PlantUML绘制活动图

PlantUML系列文章

PlantUML 绘制时序图https://blog.csdn.net/zhangwei_david/article/details/125451459 PlantUML绘制类图https://blog.csdn.net/zhangwei_david/article/details/125477021

---

目录

一、什么是活动图

二、活动图构成

2.1 活动图示例

 三、如何使用PlantUML 绘制时序图

3.1 开始/停止/结束/

3.1.1示例代码

 3.2 普通活动

3.3 条件选择

3.3.1 if/else

3.3.3 switch

3.4 循环

3.4.1 while

3.4.2 repeat

3.5并行与分割

3.5.1 并行

3.5.2 分割

3.6泳道

3.7样式与颜色

3.7.1  改变活动颜色

3.7.2 改变连接线颜色

四、综合运用

---

一、什么是活动图

        活动图是常用的动态视图，是用来描述在具体场景下如何做特定的事情；通过可视化的工具，描绘现实生活中具体事物运转流程，输出让人更直观理解，便于沟通的内容。

二、活动图构成

一般活动图包含一下几个部分

1. 起点
2. 活动
3. 判断
4. 泳道
5. 执行顺序
6. 结束

2.1 活动图示例

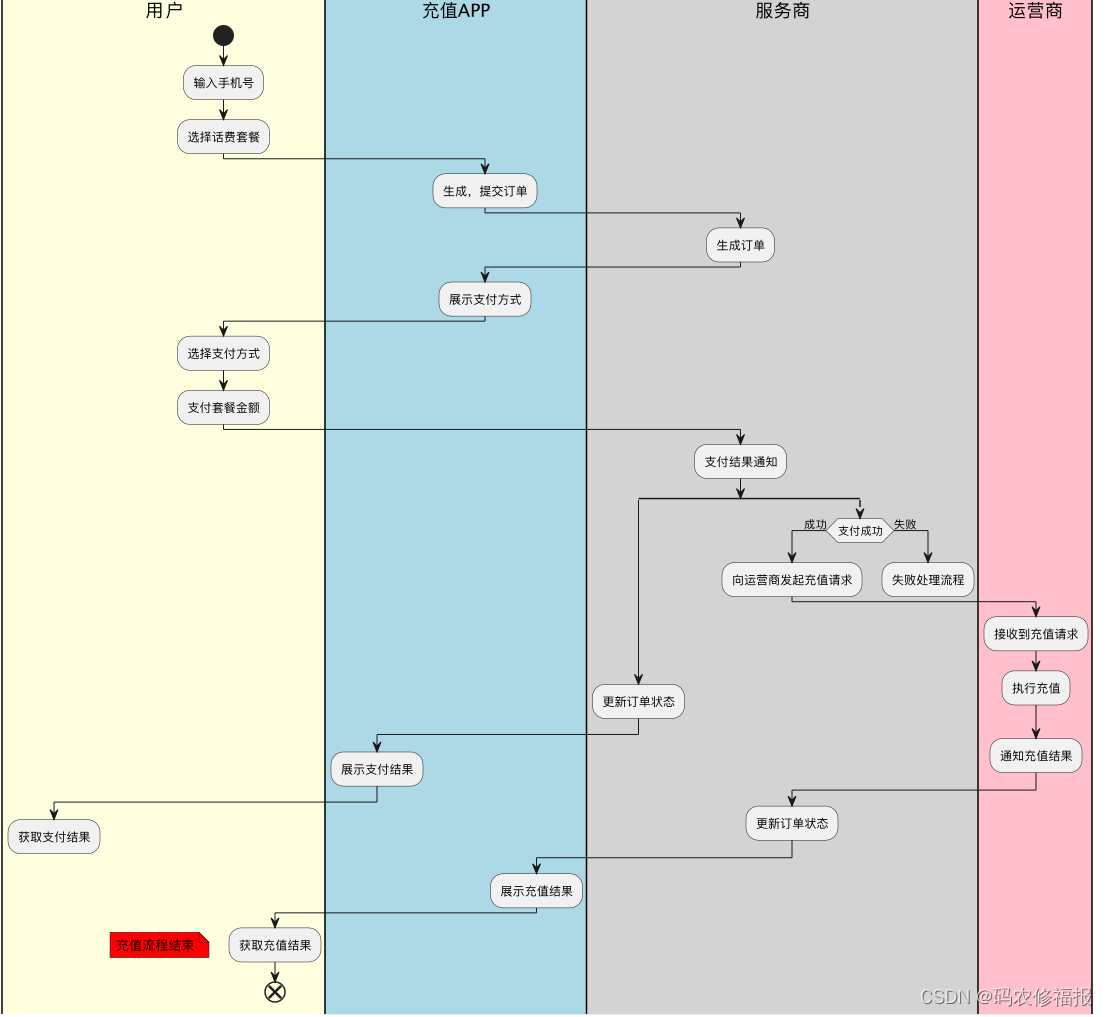

        下面就是一副以在充值APP上进行一次手机充值的活动图

 三、如何使用PlantUML 绘制时序图

3.1 开始/停止/结束/

说明	语法
开始	start
结束	end
停止	stop
杀死活动	kill
摆脱活动	detach
