PlantUML 绘制时序图

 PlantUML系列文章

PlantUML绘制活动图https://blog.csdn.net/zhangwei_david/article/details/125507374PlantUML绘制类图https://blog.csdn.net/zhangwei_david/article/details/125477021

---

目录

什么是时序图

 案例说明

Idea安装PlantUML插件

PlantUML语法

声明参与者

注释

组合消息

颜色

其他

---

什么是时序图

        时序图有时候也被称为序列图，活动序列图，作为交互图的一种，时序图按照时间顺序从上往下显示每个操作。

 案例说明

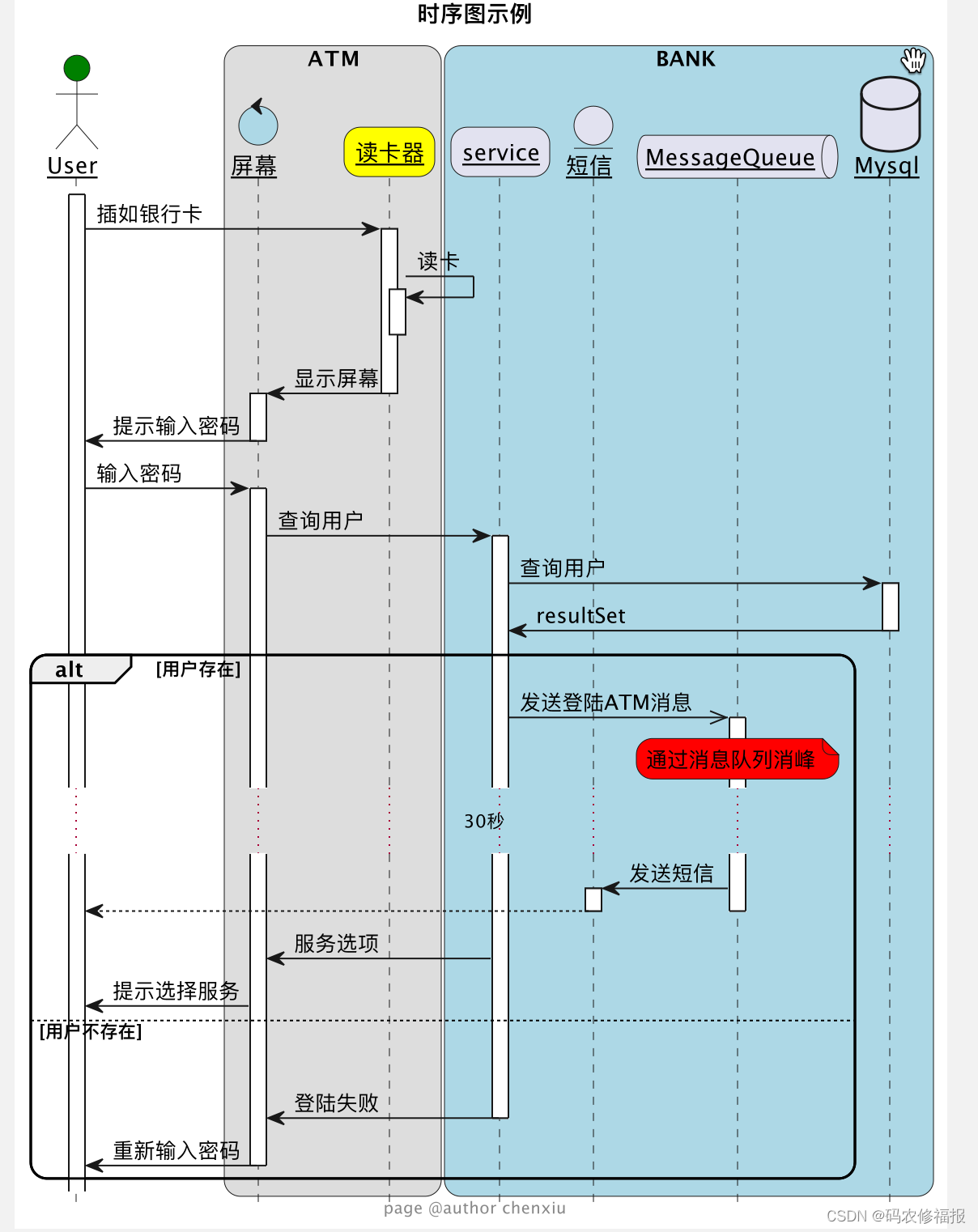

   我们以一个日常生活中常见的操作，在ATM上查询银行卡账户余额，首先用户先将银行卡插入读卡器，然后在屏幕上输入密码，如果密码错误则回提示重新输入密码，如果密码正确则会收到一条登陆ATM的提示短信。我们根据这个流程怎么绘制时序图呢？我们就看看下图：

在这幅图中，垂直的虚线叫做参与者的生面线，表示一个对象的存活时间。每个箭头都表示一个调用。我们在了解时序图以后，我们看看如何使用PlantUML 绘制时序图。

Idea安装PlantUML插件

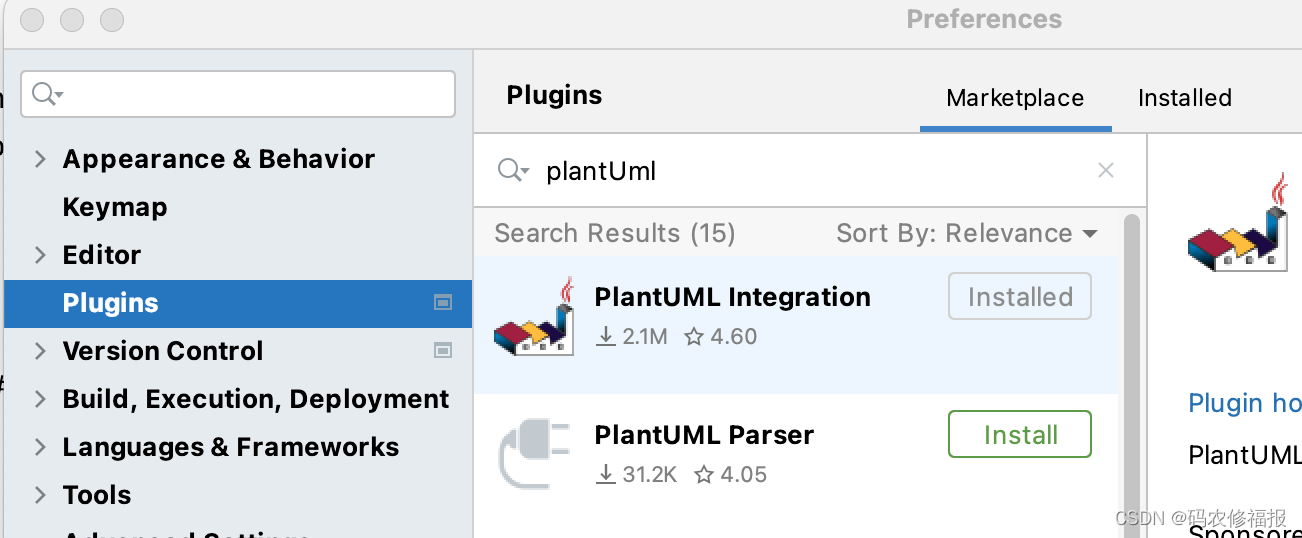

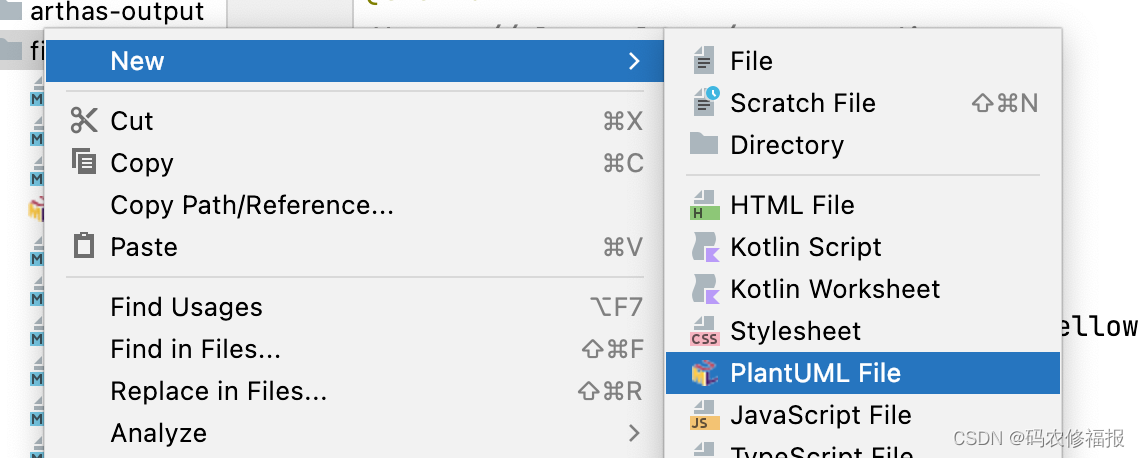

        idea->preferences->plugin；在marketplace中搜索PlanUML Integration, 进行安装；安装后我们就可在idea中新建一个PlantUML 文件，图下图所示

PlantUML语法

     上文中ATM的时序图就是使用PlantUML绘制的，plantUML 文件是以 @startuml 开头， 以 @enduml结尾，如下所示：

@startuml
'https://plantuml.com/sequence-diagram
title 时序图示例
header @author chenxiu
footer page  @author chenxiu
skinparam roundcorner 20
skinparam sequenceParticipant underline
skinparam LifeLineBackgroundColor #lightYellow
hide footbox
actor User as user #green
box ATM
control 屏幕 as app #lightBlue
participant 读卡器 as reader #yellow
end box

box BANK #lightBlue
participant service
entity 短信
queue   MessageQueue
database Mysql

activate user
user->reader #lightBlue:插如银行卡
activate reader
reader-> reader:读卡
activate reader
deactivate reader
reader->app:显示屏幕
deactivate reader
activate app
app ->user:提示输入密码
deactivate app
user->app:输入密码
activate app
app-> service:查询用户
activate service
service->Mysql:查询用户
activate Mysql
Mysql ->service:resultSet
deactivate Mysql
alt 用户存在
   service ->> MessageQueue:发送登陆ATM消息
activate MessageQueue
note over MessageQueue #red:通过消息队列消峰
   ...30秒...
   MessageQueue ->短信:发送短信
   activate 短信
   短信 -->user
   deactivate 短信
   deactivate MessageQueue
   service ->app:服务选项
   app -> user :提示选择服务
else 用户不存在
|||
   service->app:登陆失败
   deactivate service
   app-> user:重新输入密码
   deactivate app
end

@enduml

 通过上文的DEMO，我们逐步来分析时序图的内容

声明参与者

     在时序图中使用 a -> b绘制两个参与者之间的关系，a,b 都是参与者，不必明确声明.但是如果需要对参与者进行更多的控制就需要声明参与者，在PlantUML 中支持其中参与者

参与者	含义
participant	参与者
actor	角色
boundary	边界
control	控制
entity	实体
database	数据库
collections	集合
queue	队列

各个参与者的效果如下图所示：

可以使用 as 关键字给参与者取别名，也可以针对参与者使用多行定义，具体代码示例如下：

@startuml
'https://plantuml.com/sequence-diagram

'使用 as 关键字对参与者Actor取别名 user,在后续的代码中可以直接使用别名'
actor Actor as user
participant Participant
participant 多行参与者  [
    =标题
    ----
    副标题
]

control Control

boundary Boundary

entity Entity

collections Collections

queue Queue

database Database

user->Participant
user->多行参与者
user->Control
user->Boundary
user->Entity
user -> Collections
user->Queue
user->Database

@enduml

注释

  在代码中使用 ‘注释’ 针对代码进行注释，在UML中使用如下语句添加注释

note right: this is another note
note left: this is another note
note over Alice: This is displayed over Alice.

组合消息

     可以通过以下关键字来组合消息

关键字	含义
alt/else/end	if..else
loop/end	循环
par/end	常态
break/end	中断条件
critical/end	条件
group	分组
opt	可选项

代码示例

@startuml
'https://plantuml.com/sequence-diagram

A ->B
alt success
   B-> C
   opt 可选逻辑
    C-->D
   end
   par 正常场景
    C-->D
   end
   critical input==1
    C-->E
   end
   break input <=0
   E ->C
   end

   group 分组说明 [second]
    loop 100次
     B->B:自旋
    end
   end
   C -->A
   |||
else fail
|||
  B--> A

end

@enduml



颜色

在PlantUML 中很多元素都是可以修改颜色的，下面我们分别来看看修改颜色

说明	语法示例
修改参与者颜色	participant Participant  #blue
改变箭头颜色	user -[#blue]> Participant
改变消息颜色	user -> participant:<font color=red> requestg
改变生面线颜色	控制器 ->alice #lightyellow:认证失败
修改注释颜色	note over Alice, Bob #FFAAAA: This is displayed\n over Bob and Alice.
修改背景颜色	skinparam backgroundColor #EEEBDCm

锚点和持续时间

可以在时序图中添加锚点，进而指定持续时间

@startuml
!pragma teoz true

{start} Alice -> Bob : start doing things during duration
Bob -> Max : something
Max -> Bob : something else
{end} Bob -> Alice : finish

{start} <-> {end} : some time
@enduml

其他

说明	语法	备注
标题	title 时序图示例
页头	header 我是页头
页脚	footer page 1/2
开启自动序号	autonumber
隐藏脚注	hide footbox
延迟	... 五分钟后 ...
分页	newpage
分割	== 分割 ==
激活生命线	activate
撤销生命线	deactivate
终结生命线	destory
自动激活生命线	autoactivate  on /return
创建对象	create
包裹参与者	box/end box	可以使用box, end box 将多个声明参与者包围在一起
隐藏孤立的参与者	hide unlinked

参考资料：

顺序图的语法和功能PlantUML序列图的语法：你可以有几种类型的参与者（演员和其他人），箭头，音符，组...改变字体和颜色也有可能。https://plantuml.com/zh/sequence-diagram
