Hobbit玩转Zynq MPSoC系列之1：VCU解码+DP显示

  做图像处理的朋友们经常会有视频编解码的需求，常用的方法是要么增加一个专有芯片要么买专用的FPGA实现的IP，这都增加了设计复杂度以及成本，Zynq MPSoC的EV系列含有VCU视频编解码单元，就非常好的解决了这个问题，用起来简单方便，除了DDR带宽几乎不占其他FPGA资源，简直不要太爽。Zynq MPSoC的PS部分自带DP显示单元，从Vivado到Petalinux对其都做到了完美、透明的配置，用户不用操心驱动等问题，极大的增加了用户体验。本文演示如何搭建VCU工程以及如何运行将mp4文件解码显示到DP显示器上。

平台、配件及软件

1. ZCU104
2. Vivado2020.1
3. Petalinux2020.1
4. micro usb数据线
5. DP数据线
6. DP显示器

Vivado工程

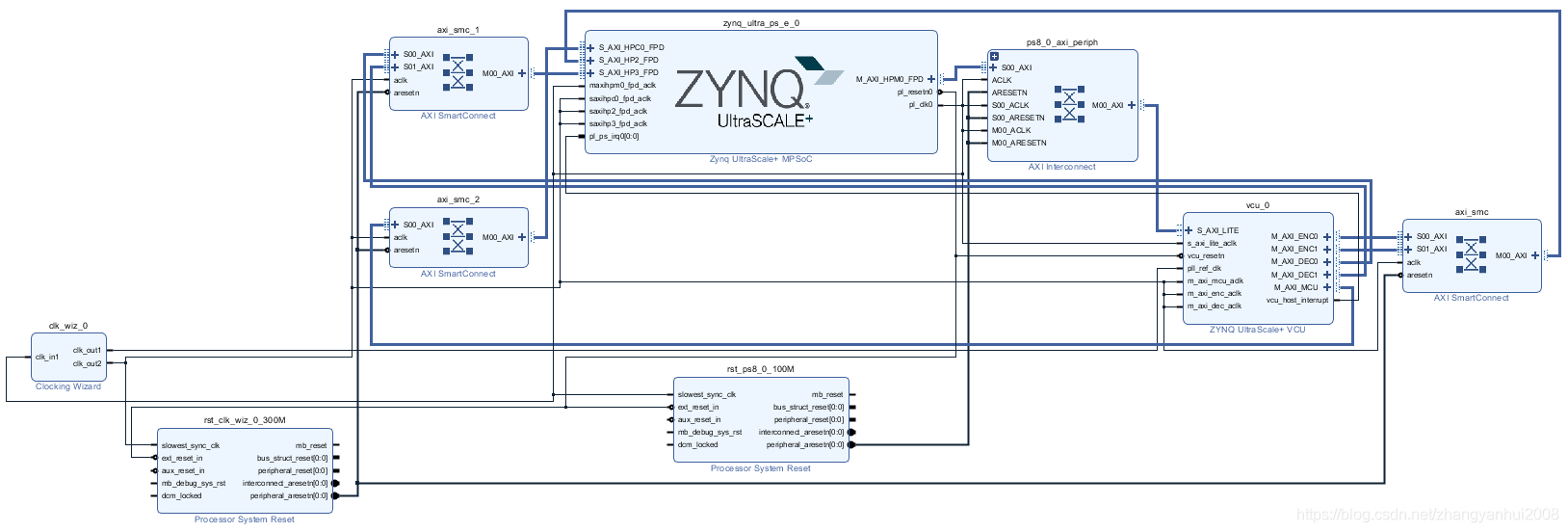

  整个工程的block desigh如下：

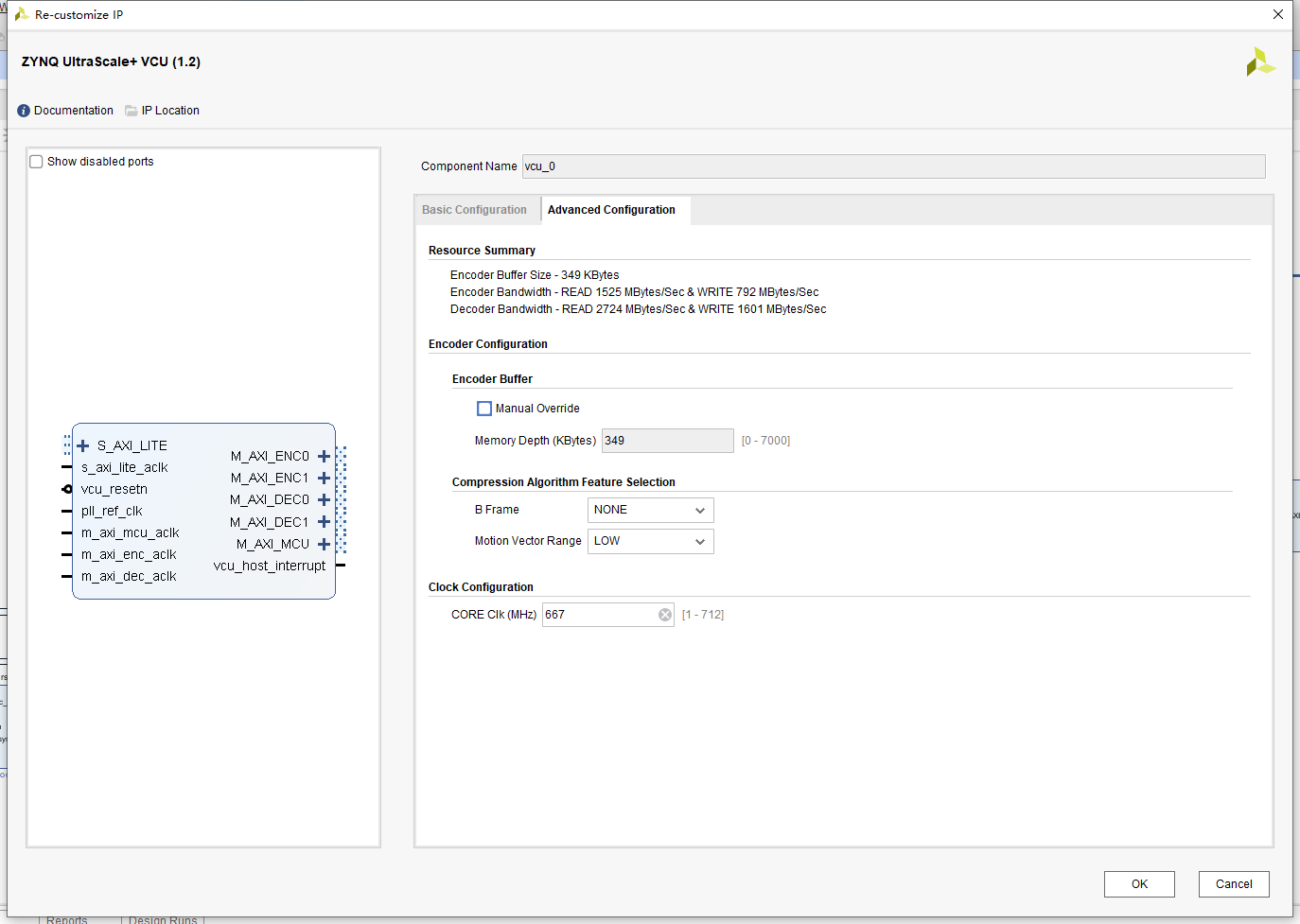

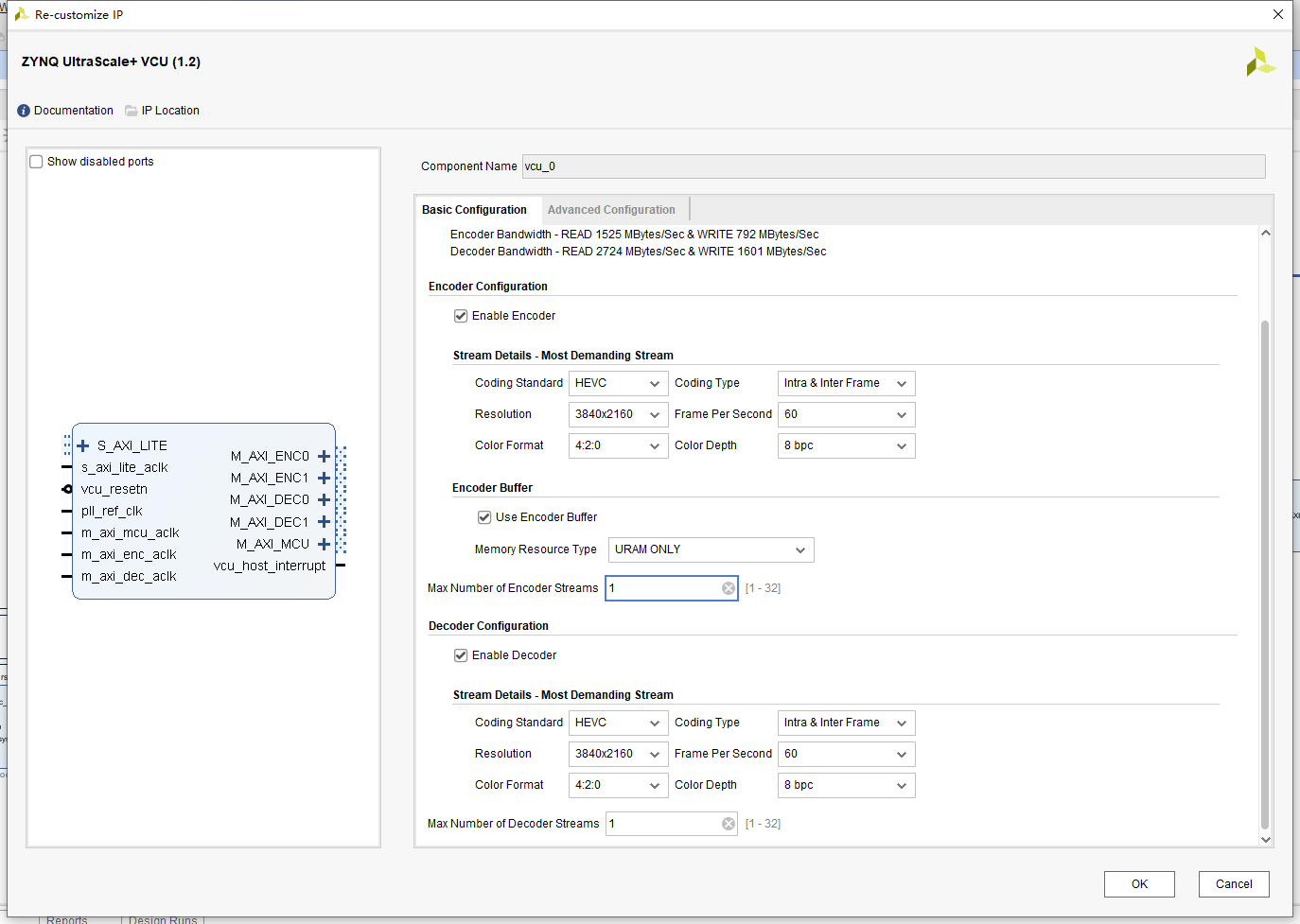

  VCU的配置也比较简单，使能Encoder和Decoder，并按照下图进行配置。

  带宽的大小决定了VCU的性能，如果对于性能要求不高的话，可以随意连接HP口，例如只有一路1080P30FPS的编解码。对性能要求高的话可以将VCU不同的AXI4接口连接到4个HP口。本设计将ENC连接到HP2，DEC连接到HP
