EMI滤波器的核心技术

在电子设备飞速发展的今天，高频噪声成了绕不开的“麻烦制造者”。从变频器的开关动作到通信设备的无线信号，这些高频干扰（通常在kHz到MHz甚至GHz范围）会扰乱电路稳定，影响设备性能。EMI滤波器作为“噪声克星”，靠着核心技术精准压制高频干扰。今天，我们就来拆解它的技术秘密，看看它是怎么干活的。

---

高频噪声是啥？为啥要管它？

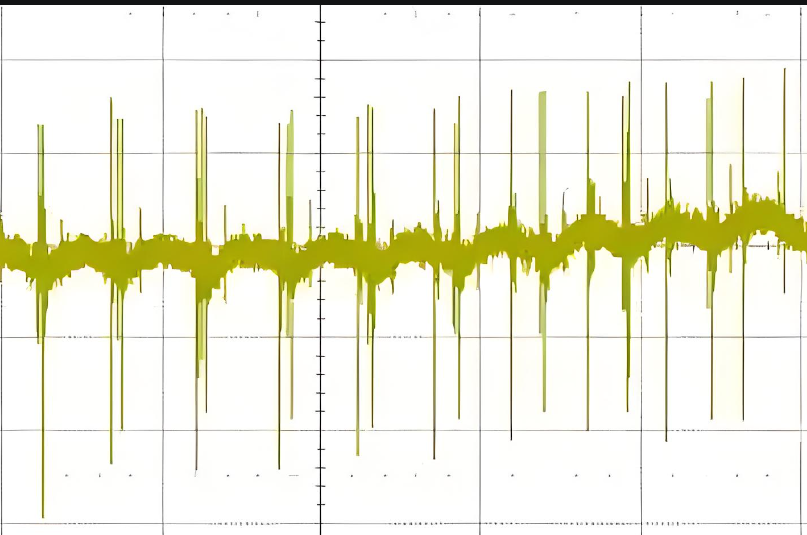

高频噪声是指频率高于正常信号（比如50/60Hz电源）的电磁干扰。比如，变频器快速开关产生的10MHz噪声，或者Wi-Fi设备泄漏的2.4GHz干扰。这些“杂音”会通过电源线传导，或者在空气中辐射，搞乱PLC、传感器甚至医疗设备的正常工作。

不管它不行吗？不行。高频噪声不仅让设备出错，还可能违反EMC（电磁兼容）标准，比如工业用的EN 61800-3，医疗用的IEC 60601-1-2。EMI滤波器就是专门来收拾这堆乱子的。

---

核心技术一：低通滤波原理

EMI滤波器的“绝活”是低通滤波。简单说，它只让低频信号（比如50Hz电源）通过，把高频噪声挡住。这靠的是电路设计：

• 电感（L）：对高频信号阻抗大，像个“路障”，拦住噪声；对低频阻抗小，畅通无阻。

• 电容（C）：对高频信号阻抗小，把噪声“短路”到地或另一条线；对低频阻抗大，几乎不影响。

组合起来，电感和电容形成一个“频率筛子”。比如杭州干扰净的GRJ9000S-10-T滤波器，能把150kHz-30MHz的噪声衰减30-40dB，留下的电源信号干干净净。

生活比喻：想象水管里混了沙子，电感是大网拦住沙子，电容是小管子把沙子引走，流出来的水就清了。

---

核心技术二：共模与差模抑制

高频噪声分两种，滤波器得两手抓：

• 共模噪声：电源线（相线和零线）对地的干扰，常见于外部电磁场。比如无线信号耦合进电缆。

  • 技术手段：用共模扼流圈（两个绕在磁芯上的线圈）。正常电流磁场抵消，电感不起作用；共模噪声磁场叠加，电感变大，拦住干扰。再加上Cy电容，把噪声分流到地。

• 差模噪声：相线和零线之间的干扰，多由设备内部产生，比如变频器开关。

  • 技术手段：用Cx电容短路高频差模噪声，配合差模电感增强阻抗。

GRJ1080B-10滤波器就是个例子，它既有共模扼流圈，也有差模电路，能双管齐下，特别适合医疗设备的高频噪声治理。

---

核心技术三：材料与磁芯选择

滤波器的“内功”离不开材料，尤其是磁芯：

• 锰锌铁氧体：磁导率高，适合低频到中频（<5MHz）。成本低，但高频时损耗大。

• 镍锌铁氧体：高频性能好，能撑到几十MHz，损耗低，适合通信设备。

• 非晶合金：超高磁导率，涡流损耗小，在5MHz以上表现优异，比如变频器的高频干扰。

比如GRJ9000S-10-T用的是非晶磁芯，能轻松压制10MHz以上的变频器噪声，比锰锌铁氧体强不少。

现场故事：某工厂变频器干扰PLC，用锰锌磁芯滤波器效果一般，换成非晶磁芯的GRJ9000S-10-T，噪声衰减翻倍，PLC稳了。

---

核心技术四：阻抗匹配与衰减设计

滤波器不是随便拦噪声就行，得跟线路“合拍”。这就涉及阻抗匹配：

• 输入阻抗：要跟电源线匹配，避免反射噪声。

• 输出阻抗：要跟设备匹配，保证信号不失真。

衰减曲线也很关键。好的滤波器（像GRJ1080B-10）能在目标频段（比如1-30MHz）提供陡峭的衰减坡度，确保高频噪声“跑不掉”。

技术细节：衰减量用分贝（dB）表示，每增加20dB，噪声幅度降到原来的1/10。GRJ9000S-10-T在10MHz能达到40dB衰减，意味着噪声缩减到万分之一。

---

应用实例：医疗与工业场景

• 医疗设备：心电图机受电网10MHz噪声干扰，装上GRJ1080B-10后，高频噪声被滤掉，心率曲线平滑如初。核心技术是低漏电流（<5μA）和宽频抑制。

• 工业变频器：一台5kW变频器干扰生产线，GRJ9000S-10-T用非晶磁芯和共模设计，把15MHz噪声压下去，PLC恢复正常。

---

小结：技术让噪声无处遁形

EMI滤波器压制高频噪声，靠的是低通滤波、共模差模抑制、优质材料和阻抗匹配这几大核心技术。简单说，它就像个“聪明筛子”，把电源里的“脏东西”挑出去。杭州干扰净的GRJ9000S-10-T和GRJ1080B-10就是活例子，分别用在工业和医疗场景，效果杠杠的。

下次设备被高频噪声搞乱，别急着骂硬件，试试这些技术的“组合拳”。想聊具体型号或场景？留言给我，咱们细说！
