【Godot4自学手册】第九节人物碰撞、遮挡关系背景搭建

这一节，我主要学习，人物与场景中的物体发生碰撞，实现对应的遮挡关系，比如：主任公可以与树木的根本碰撞，在上部行走就是树木遮挡人物，在下方行走就是人物遮挡树木。

一、添加碰撞图形

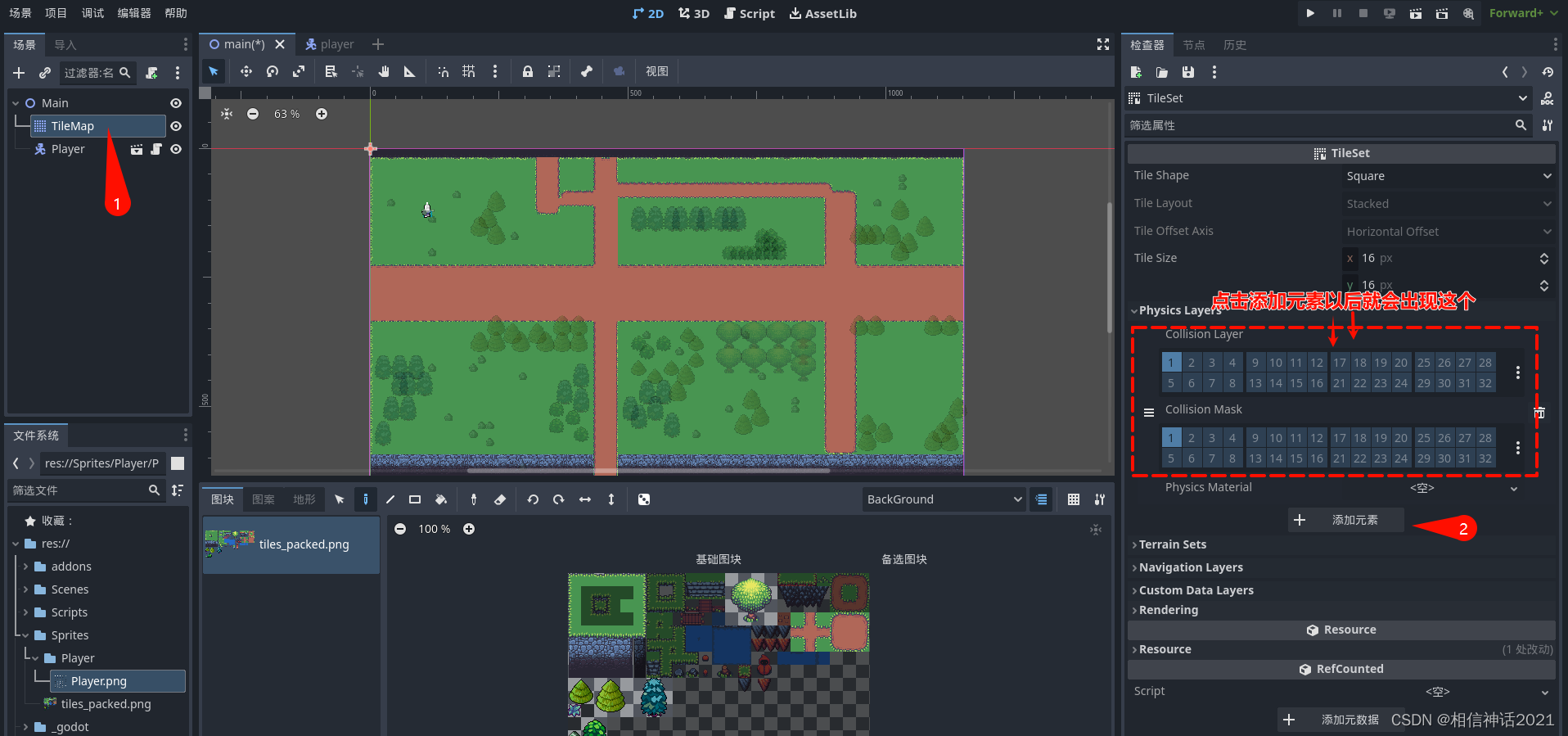

第一步点击TileMap结点，在其检查器中选择TileSet下physical layer中选择添加元素这样就创建一个物理层了，如下图：

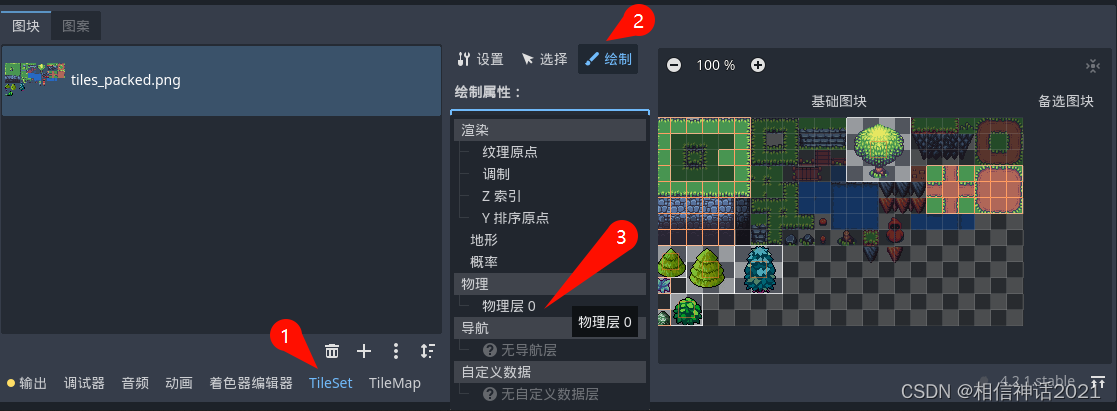

然后再编辑器中间部分下方切换到TileSet编辑面板窗口，切换到绘制选项卡，在下方的选择属性编辑器选择物理层0，操作如下图：

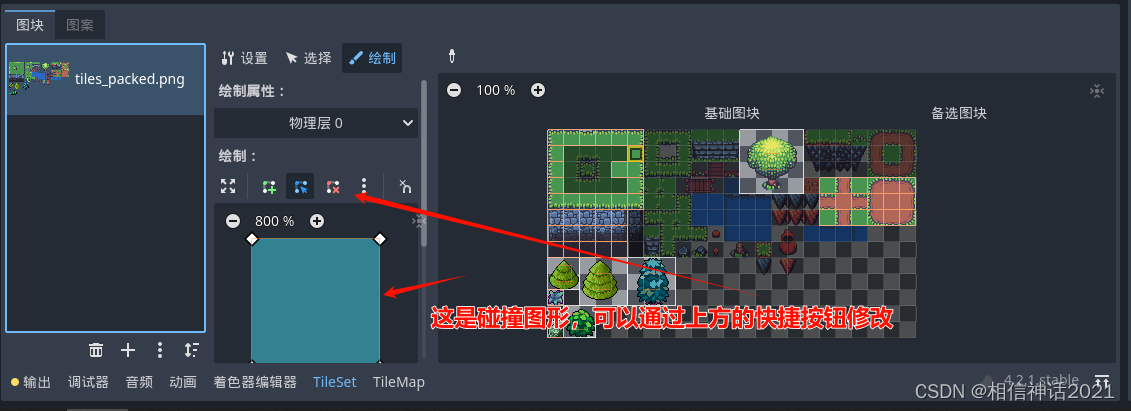

然后面板窗口会变成如下样子。

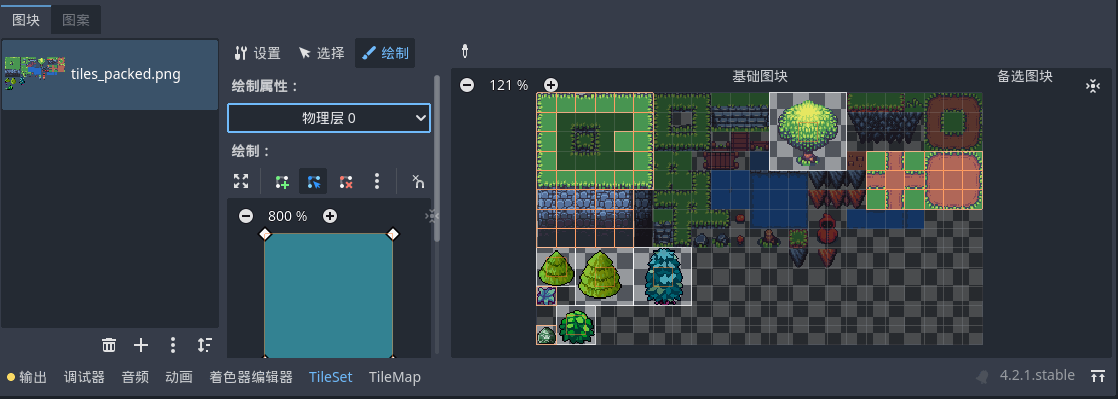

在右侧的图像区域选择需要添加碰撞的图形，就会在碰撞修改的地方显示，这样以后就可以通过上方的快捷按钮调整碰撞形状了，演示效果如下：

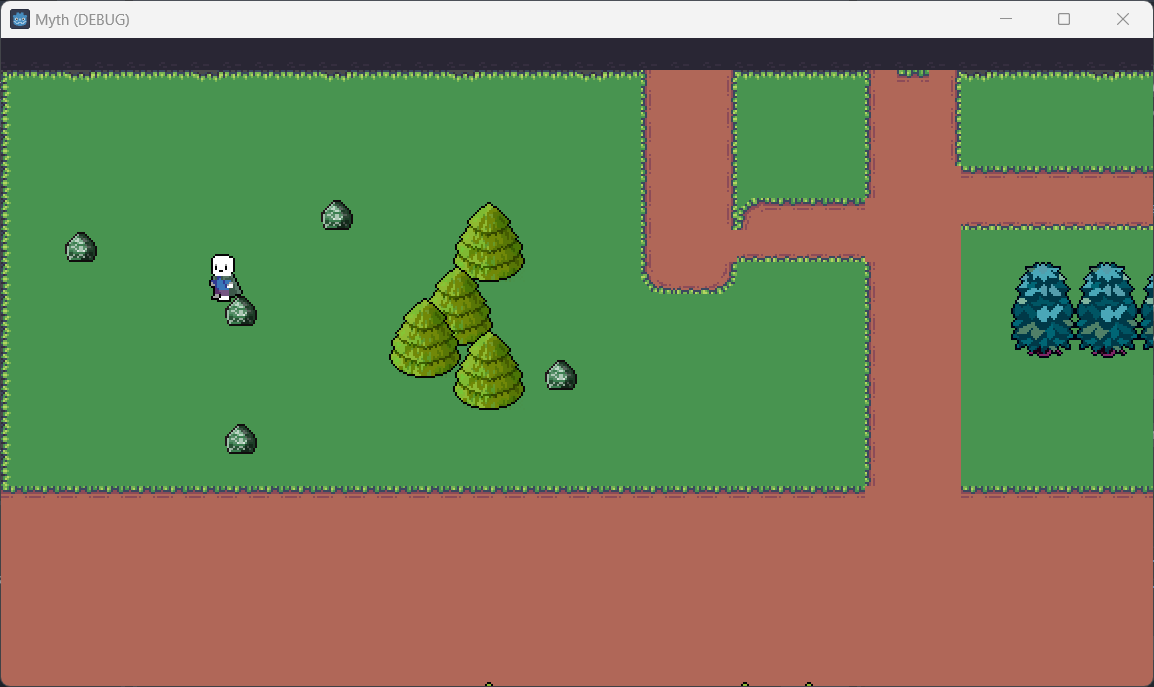

通过上述方法操作，这个个石头部分就有了碰撞图形，我们的主任公就不能穿过石头了，预览一下，效果如下：

这样人物就不能穿过石头了。同理我把边缘的草坪，不同的树木全部加上碰撞图形。

二、调整人物遮挡关系

虽然人物不能穿过物体，但是人物与物体的遮挡关系还存在问题，将通过以下方法调整人物遮挡关系。这个需要再一个场景需要排序的节点打开y_sort_enabled属性。y_sort_enabled 默认为false，如果为 true，则会在绘制 Y 位置最低的子节点之后再绘制 Y 位置较高的子节点。如果为 false，则禁用 Y 排序。Y 排序仅影响继承自 CanvasItem 的子节点。可以将 Y 排序的节点进行嵌套。子级 Y 排序的节点，会与父级在同一空间中进行 Y 排序。此功能可以让你在不更改场景树的情况下，更好地组织场景，或者将场景分为多个场景。说的挺多，做起来很简单。

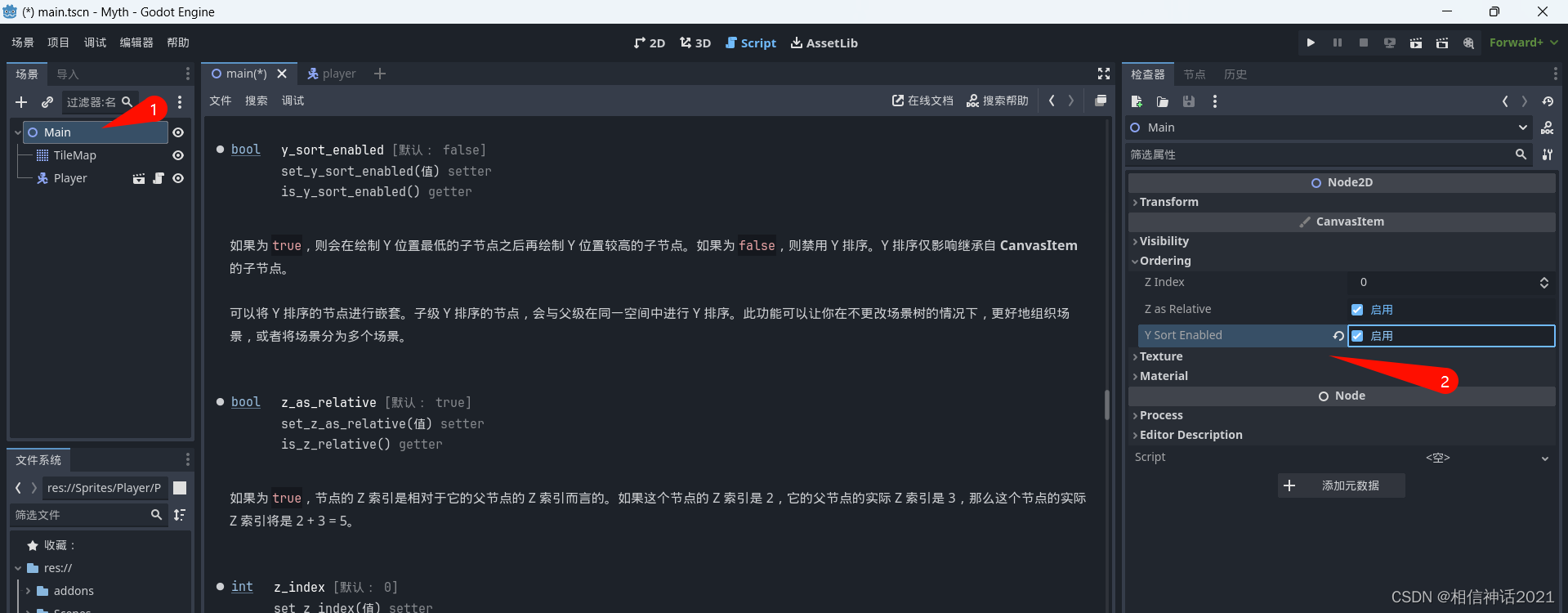

一是main节点开启y_sort_enabled，操作如下图所示：

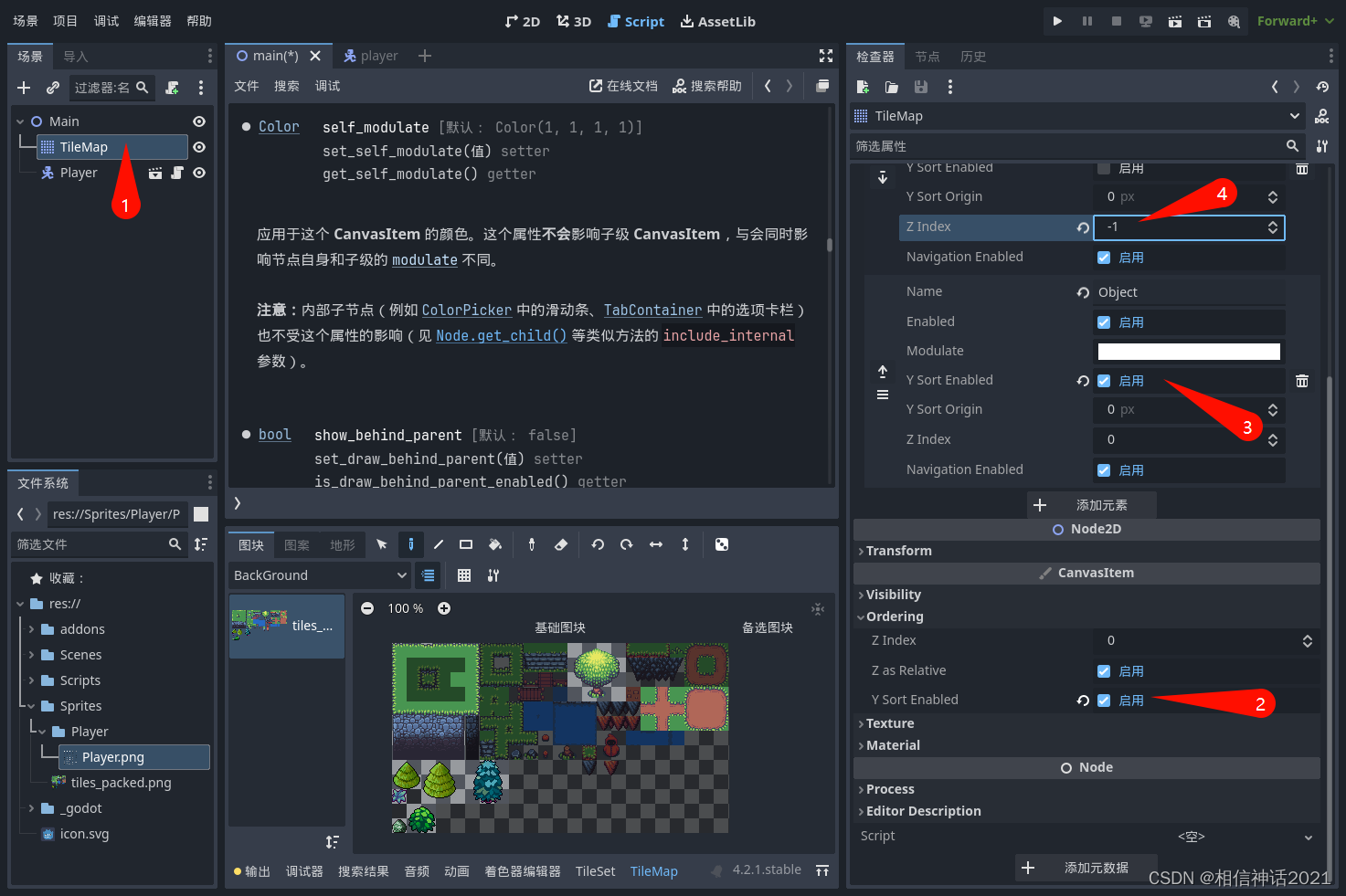

二是TileMap节点开启y_sort_enabled，操作如下图所示：

TileMap设置比较复杂一点，除了设置主节点y_sort_enabled属性，还要设置下面的分层object的y_sort_enabled属性。

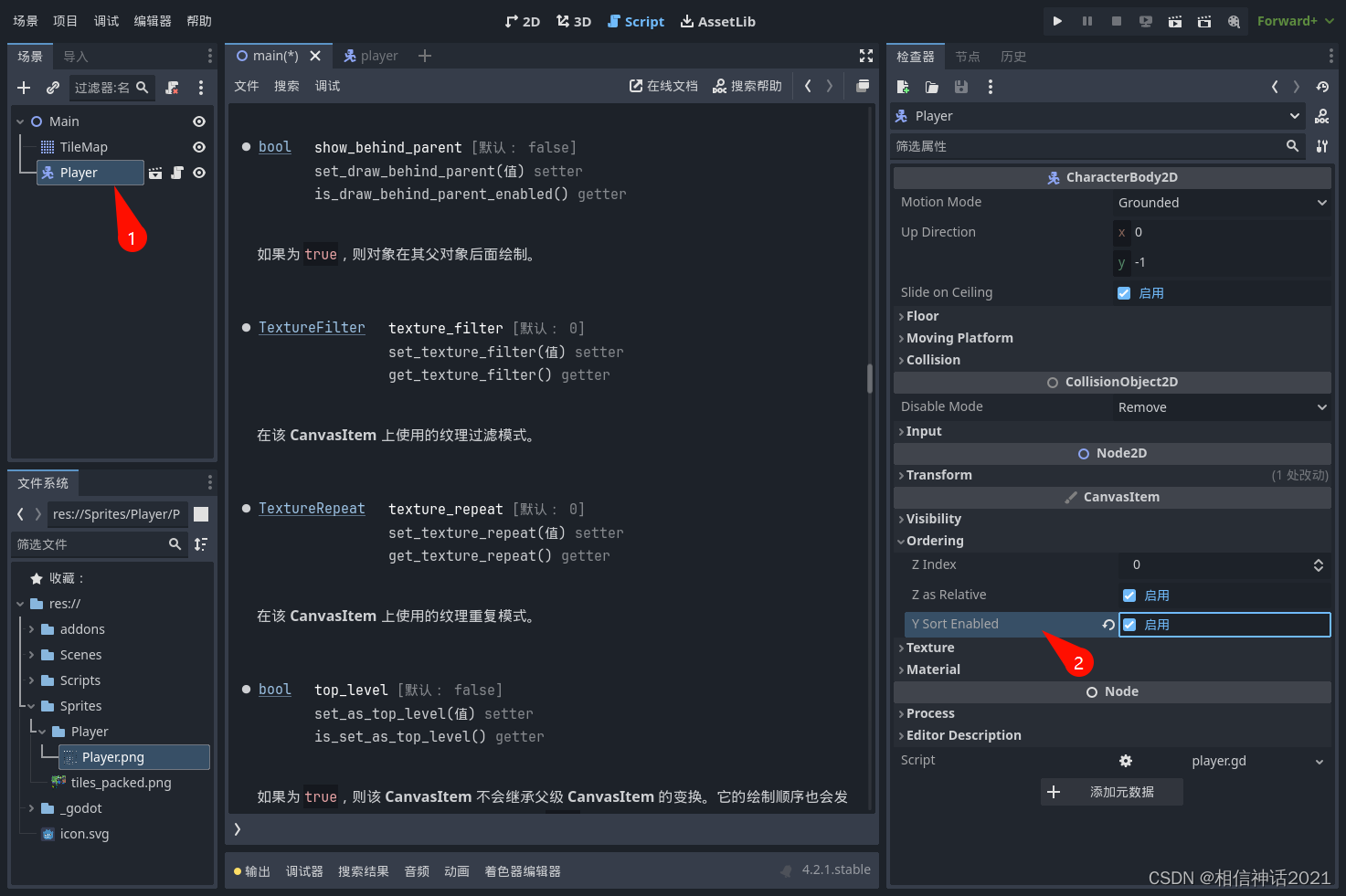

三是设置Player节点开启y_sort_enabled，操作如下图所示：

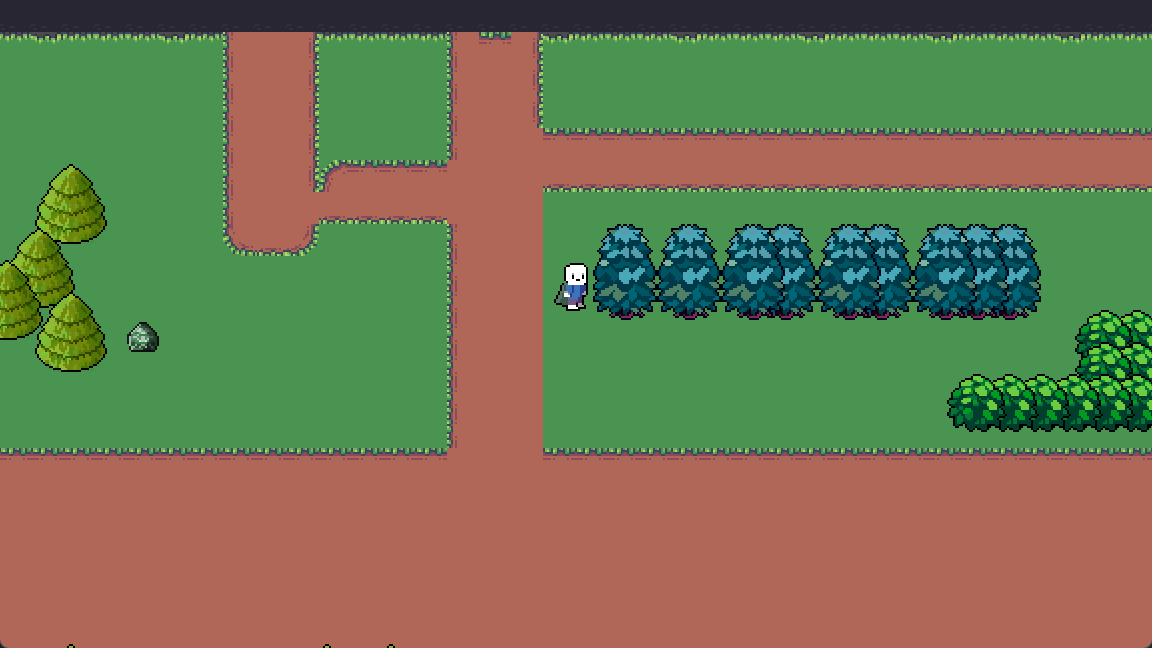

这样就完成了，测试一下，如下：

三、设置Y轴原点

通过测试，石头和小树没有问题，最后的树木有些问题，遮挡还不符合逻辑关系，需要对月Y排序原点进行调整。一是切换到TileSet,二是绘制选项卡下绘制属性选择Y排序原点，然后单击图片，然后调整YSortOrigin到合适的数值，然后在单击图片，这样Y排序原点就调整好了。注意：YSortOrigin的数值越大，这个Y原点越考下。

在测试一下：

这样就OK了，这一节就到这了。本节学习了三个知识点，一是给背景图片添加碰撞图形；二是对节点进行Y轴排序；三是调整Y轴原点。下节见，同学们。
需要源代码的同学，请单击下载。
