闪送系统设计学习

一.背景

公司是一家物流快递公司，主要进行同城快递业务。

现在需要做一个项目支持用户同城下单，快递员接单进行取件及配送的业务，同城配。

二.产品目标

切入同城配送市场，建立同城配送体系。

预计上线后三个月日单超过 1 万，一年日单超过 50 万



三.技术目标

技术上在完成同城配送的同时，能够整体架构上支持后面其它业务的扩展，前期可最小化设计，保留扩展性。



四.功能概述

系统功能包含：

消息者注册及登录，消费者下单及支付，消费者查看订单。

配送员注册及登录，配送员接单，配送员查看订单，配送员提交已收件，已送达。

使用者是：消费者及配送员。



五.非功能约束

预计上线后三个月日单超过 1 万，一年日单超过 50 万

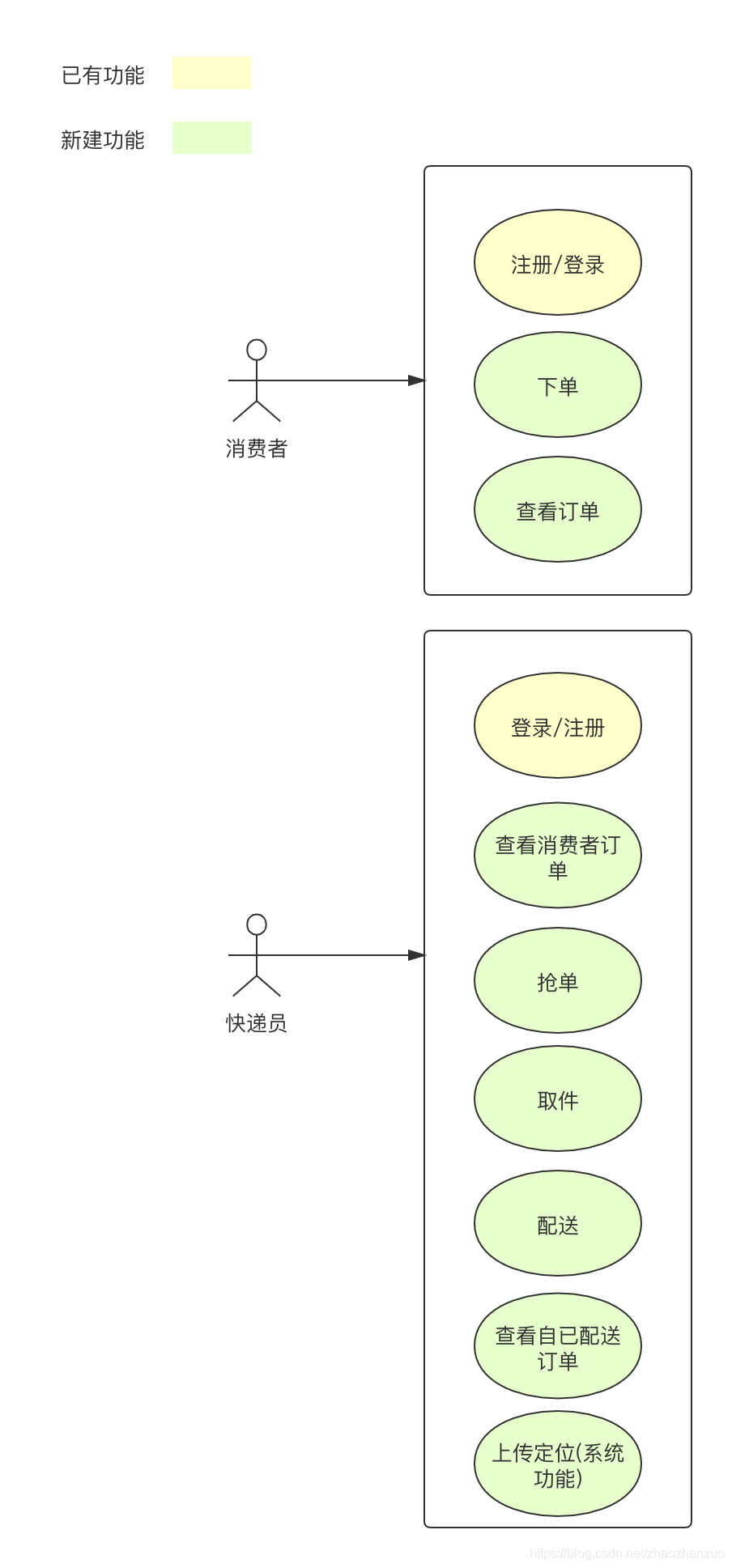

四.用例



五.业务活动图

1.消费者下单&配送员接单等核心链路

2.消费者注册&登录





六.事件风暴

1.消费者发起配送货物的诉求订单，并完成支付

    实体：订单，货物

2.快递员查看订单列表并抢单，抢单成功落配送单

   实体：配送单

3.快递员将货物送到指定地址，消费者签收，快递员记录已送达

   实体：配送单

4.快递员查看配送单列表

   实体：配送单

5.消费者查看我的订单

    实体：订单

6.快递员需要上传定位

    实体快递员，当前所在位置是快递员的一个属性描述

7.消费者下单后需要将订单消息发给5km内的所有快递员

   实体：订单



六.领域划分

会员域:面向消费者的管理

配送员域：面向配送员的管理

账号域：共享的账号，会员及配送员注册及登录共用

交易域(核心域)：含订单子域

支付域(核心域)

地址服务(支撑域):用户地址定位及快递员地址定位及上传

物流域(核心域)：含抢单功能，包括后面的派单功能，及配送功能

商品域(支撑域)



七.详细领域模型



八.时序图

1.消费者下单&配送员接单核心链路

2.消费者注册&登录时序图



3.配送员注册&登录时序图

4.配送员上传定位



九.架构图

1.业务架构图

2.技术架构图



十.物理部署图

后续性能优化可以加反向代理，面向消费者及快递员的查询部分，后续可以使用搜索服务。
