  我们经常会遇到“XX要素在XX要素中分布”的问题，例如：有某种土地利用类型分布的矢量面数据，还有我国行政区划矢量面数据，想分析该种土地利用类型在各省份的分布情况；或者在遥感中，想探究我们的研究区域都被哪些遥感影像的分幅所覆盖等等。在要素的面积、部分分布较为复杂时，然后解决“XX要素在XX要素中分布”的问题呢？

  在ArcMap中，基于“相交分析”可以很好实现这一操作。我们就以上述第二个问题为例，进行详细的讲解。

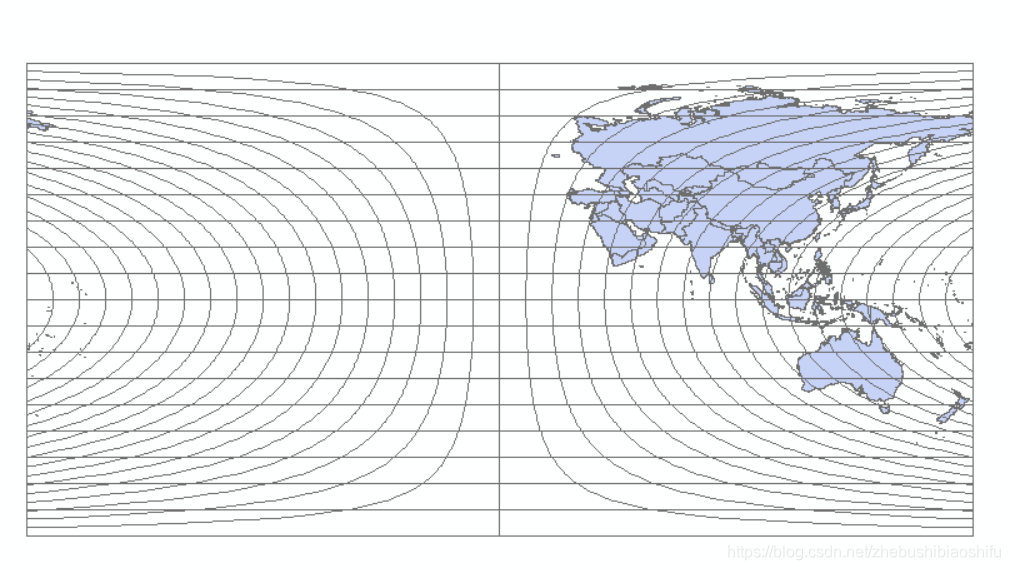

  目前我们已知一个覆盖了亚洲、大洋洲等地区的矢量面要素，以及MODIS遥感影像的全球分幅情况矢量面要素，需要探究该区域被哪些MODIS分幅条带号所覆盖。

在这里插入图片描述

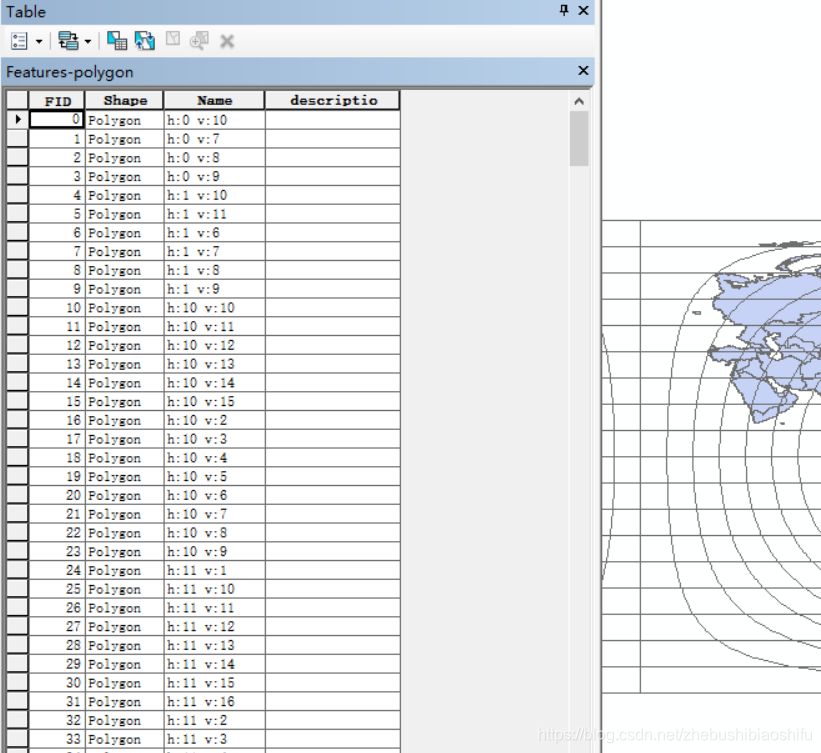

  其中，分幅情况的矢量面要素的属性表中，是具有其分幅编号（即h与v编号）的。

在这里插入图片描述

  明确了需求，我们就开始操作。在ArcMap中，选择“Analysis Tools.tbx”→“Overlay”→“Intersect”。

在这里插入图片描述

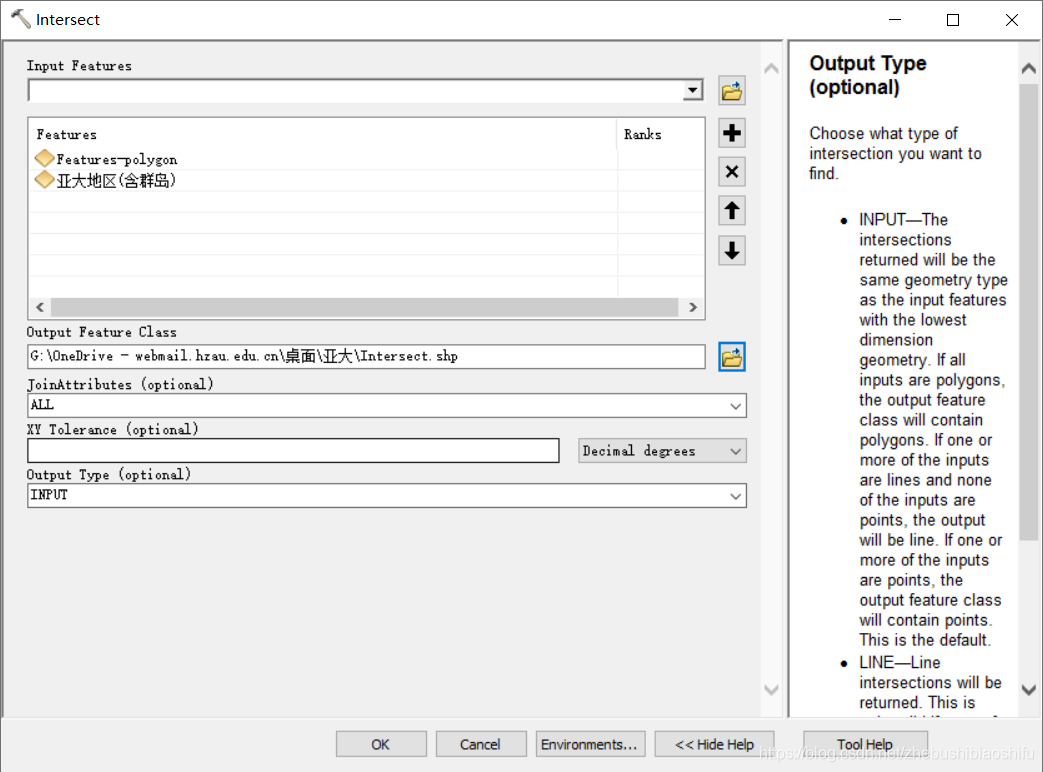

  将前述两个矢量面要素作为输入要素放入“Input Features”中；第二项为输出要素的路径与名称，第三项为属性联合，也就是决定原有输入要素中，每一个要素各自属性表中哪些字段继续出现在输出要素中，一般默认即可；第四项为要素之间的最小容差；第五项为输出要素的类型。

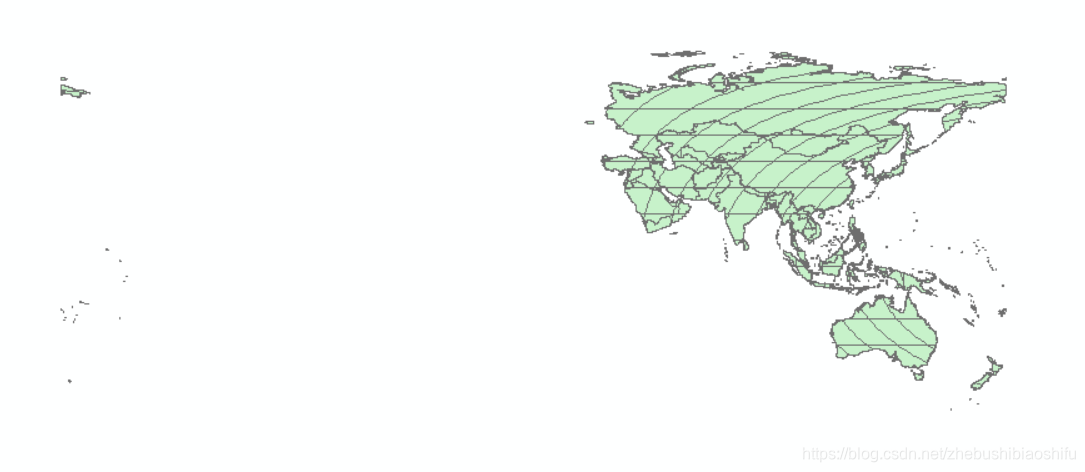

  操作完成后，得到结果如下所示。

在这里插入图片描述

  可以看到，结果图层中，是依据输入图层中每一个独立部分而独立存在的。例如下图绿色部分，其为蒙古国与MODIS hv编号分别为25、4的区域这二者的交集。

在这里插入图片描述

  这样子虽然得到了二者的交集，但是依然有一个问题：想知道有哪些MODIS分幅覆盖在这个区域，但是现在得到的要素变得非常零散，会出现同一个分幅编号在多个要素部分中出现的情况，如下图所示。这严重干扰了分幅编号的确认。

在这里插入图片描述

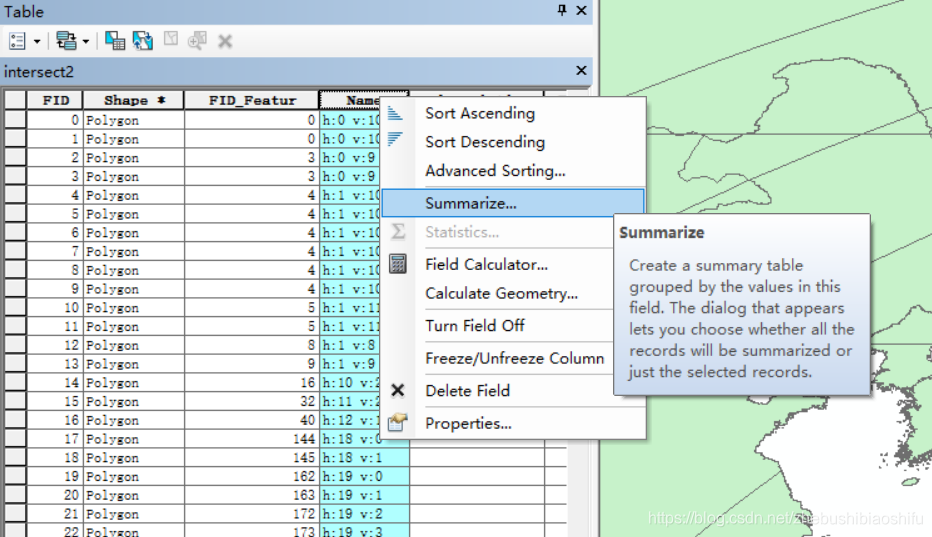

  那么如何解决这一问题呢？通过属性表中的“Summarize…”可以实现。选中hv分幅这一列，右键选择“Summarize…”。

在这里插入图片描述

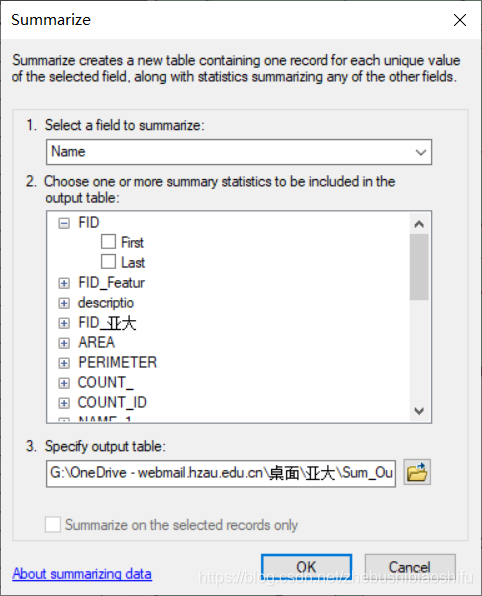

  在弹出的界面中，直接配置好输出表格的路径与名称即可。

在这里插入图片描述

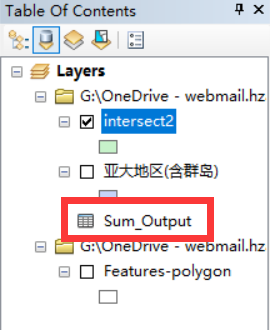

  然后将刚刚生成的表格导入ArcMap。

在这里插入图片描述

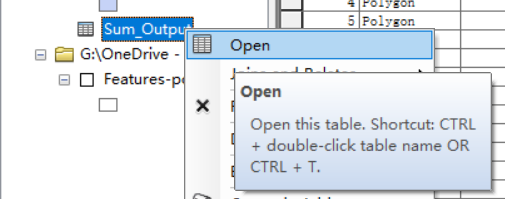

  右键，选择“Open”。

在这里插入图片描述

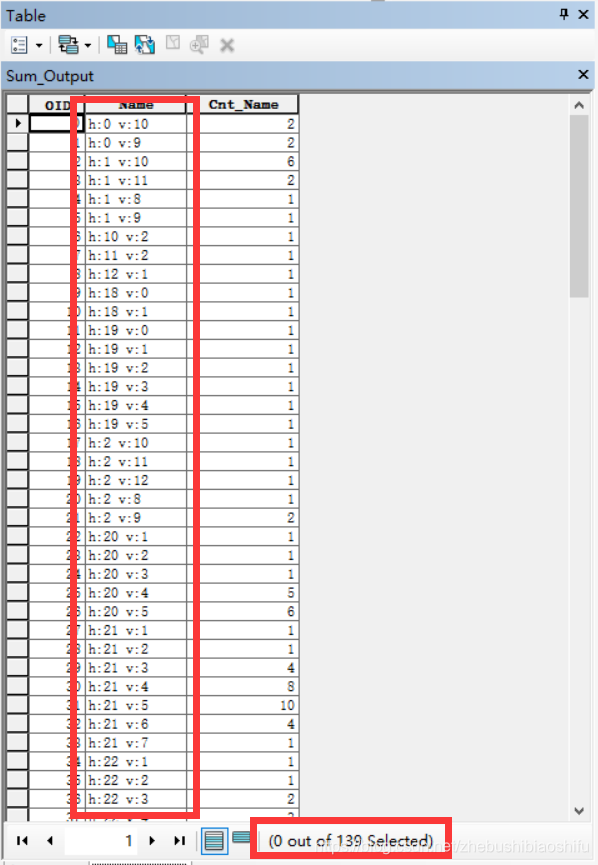

  即可看到每一个分幅的唯一值，这些分幅就是出现在研究区域的分幅条带号。

在这里插入图片描述

  同时，在最下方还可以看到此区域具体的分幅数量。
