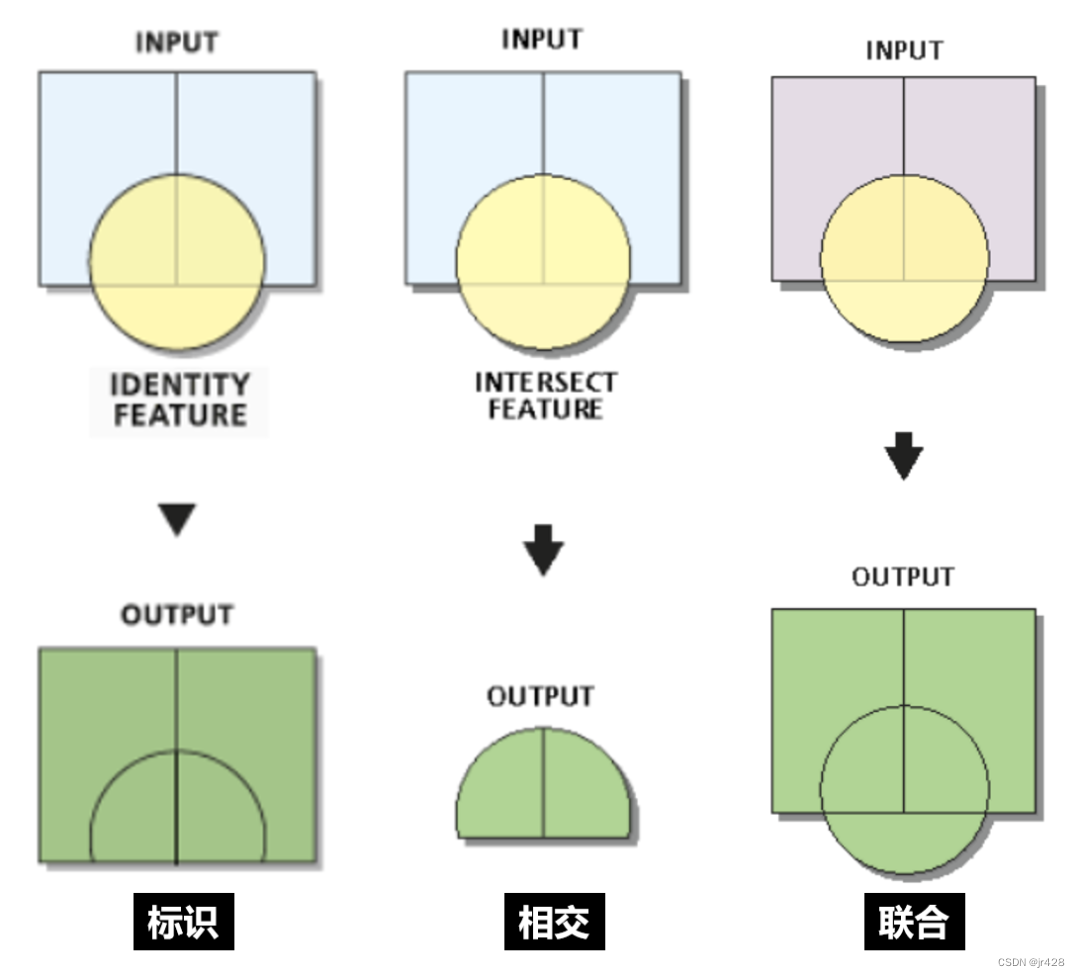

一、联合

计算输入要素对的几何并集。将所有要素及其属性都写入输入要素类。

二、标识

计算输入要素和标识要素的几何交集。与标识要素重叠的输入要素或输入要素的一部分将获得这些标识要素的属性。

三、相交

计算输入要素的几何交集。所有图层和/或要素类中相叠置的要素或要素的各部分将被写入到要素类。

应用场景

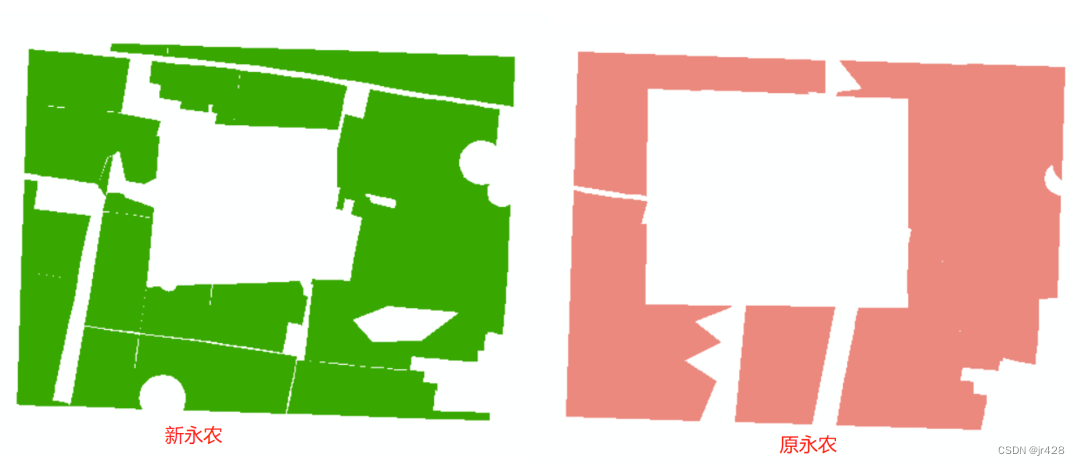

统计新划定永久基本农田位于原始永久基本农田内的数量，且在新划定永久基本农田数据上进行标注。——需要保留输入数据，同时需要进行几何分割，选择标识工具。

（1）标识

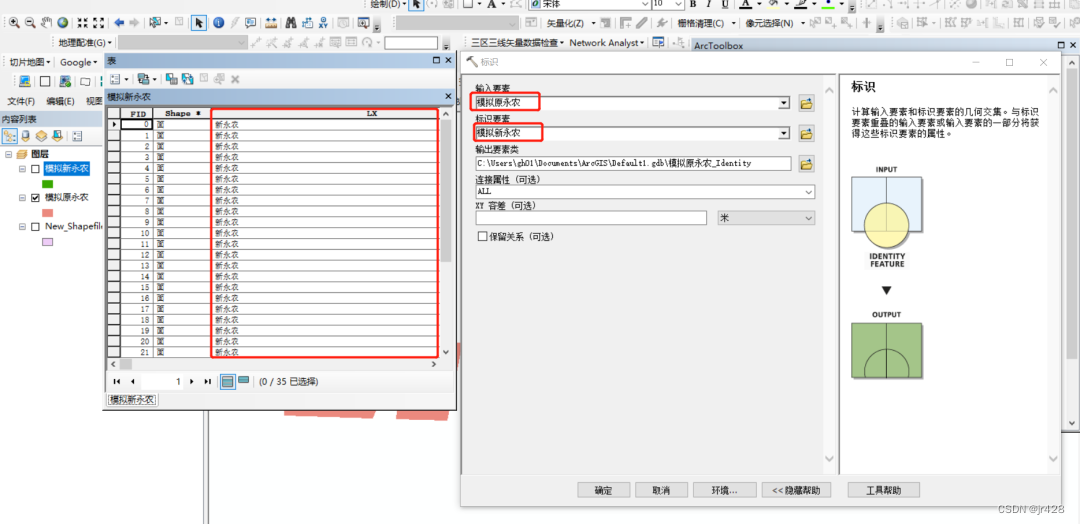

选择标识工具，输入要素为新永农，标识要素为原永农，标识之前确定能通过字段区分新旧永农，若没有明显区分字段可新建字段进行区分。

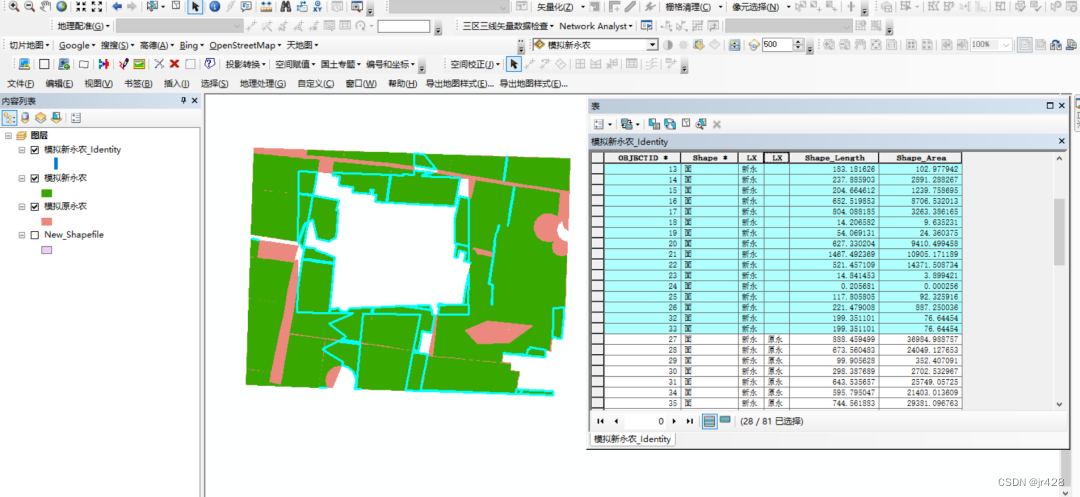

标识完成后，打开属性表，高亮选择区域为原永农外新增永农图斑，反选则为新划定永农位于原永农内的图斑。

原永农与新永农相交，可以得到两则共有图斑，通过擦除裁剪等方式也可以得到二者不同图斑，但是中间操作步骤就较为繁杂，标识工具可以直接区分二者，当然输入要素为原永农图斑时，则可以区分二者相同图斑与未划入永农图斑。

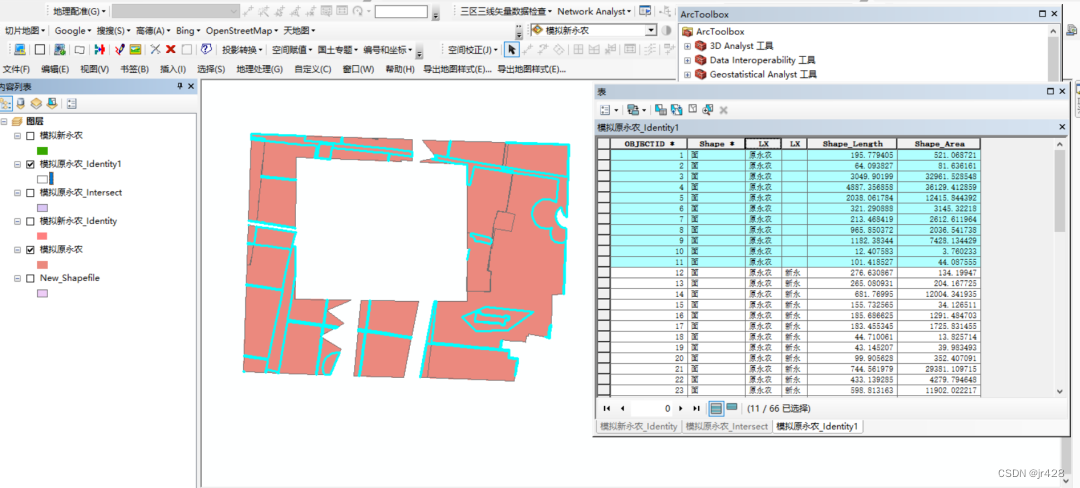

原永农为输入要素时，可区分原永农为划入新永农图斑。

（2）相交

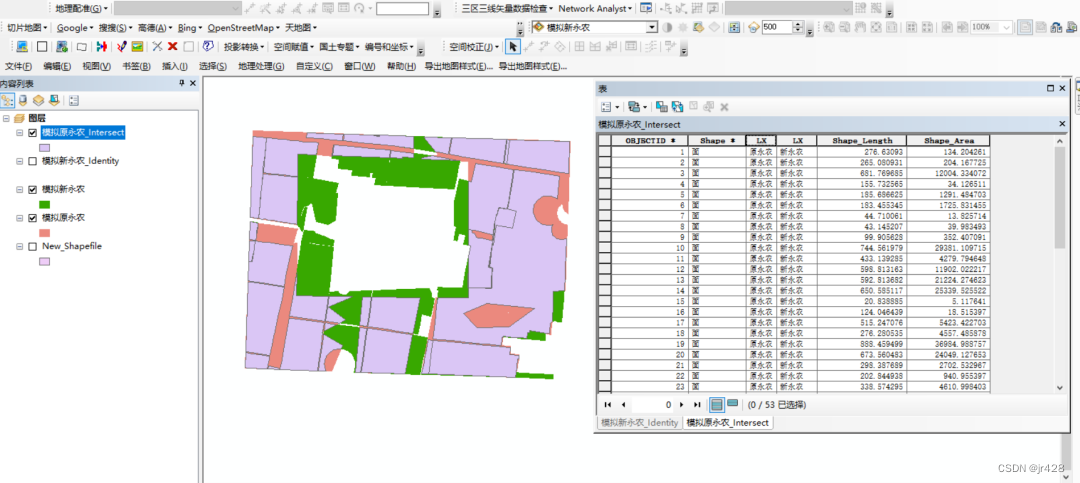

相交工具仅能得到二者相同的图斑，既位于原永农又位于新永农。而使用标识工具，无论输入要素是原永农或是新永农，都能得到相交工具得到的结果，且可以得到二者相互不纳入的情形，在不考虑仅需保留相交元素的几何图形时，标识工具优势更为明显。

（3）联合

使用联合工具，原永农与新永农进行联合，得到如下结果，新生成图斑包含原永农与新永农，同时可以通过字段进行区分。

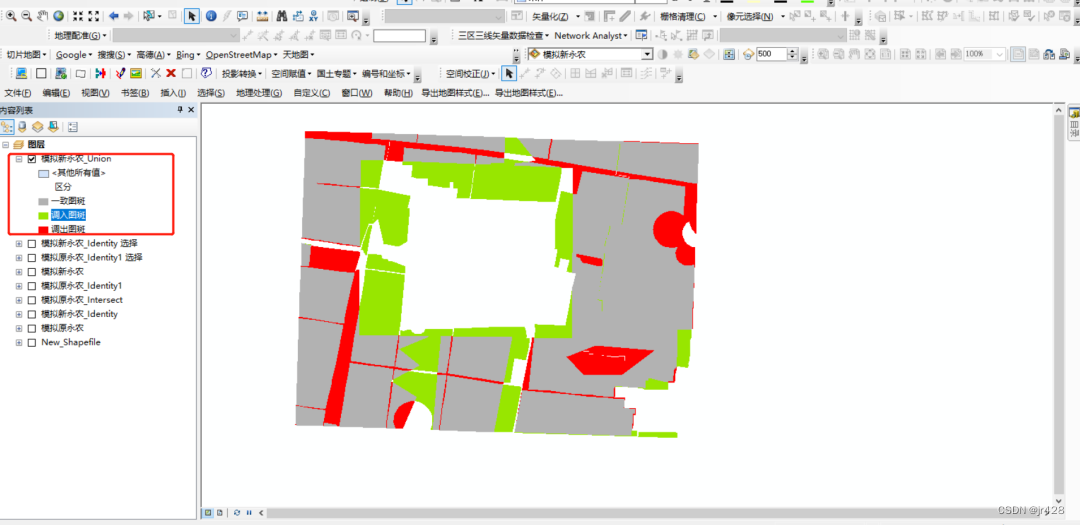

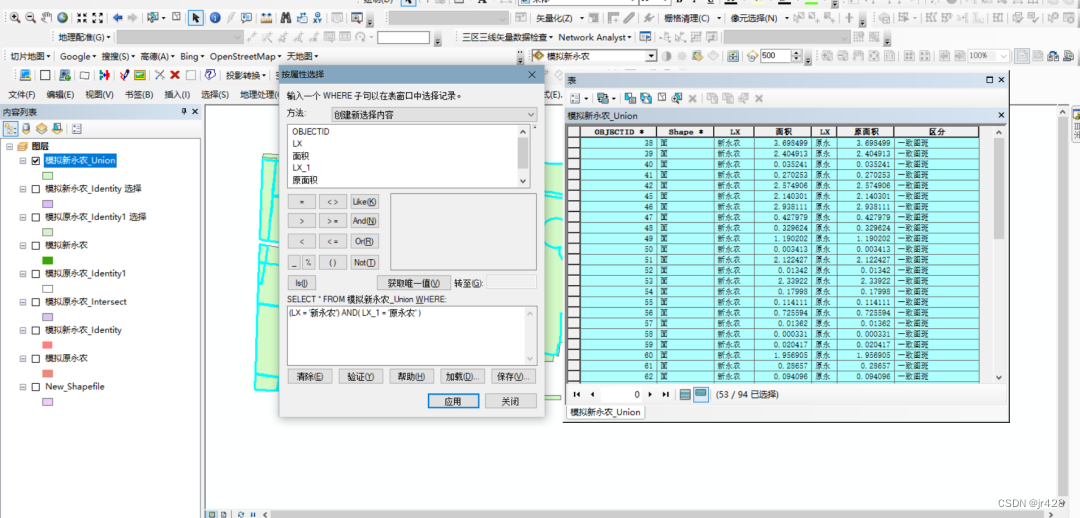

通过对属性表LX字段进行选择，可得到一致图斑、调出图斑、调入图斑。由此可见，在不考虑仅保留需要的几何元素时，联合工具比标识工具优势更为明显。

总结

若几何要素完全一致，使用标识、相交、联合工具得到效果一致，若几何要素不一致，且想得到更多分析结果则联合＞标识＞相交。
