设计模式入门——中介者模式（mediator）

前言

1. 1. 中介者模式又称为调停者模式，作为行为型的模式之一，本身是个很低调的模式，因为应用场合有限，所以不那么被人熟知
   2. 下文我将举例介绍中介者模式的作用，以及中介者模式应用的意义,文末我会总结一下中介者模式的一些特点



实例引入

       假设现在科技发达之后，家里所有设备都是智能化的，而小明在家洗澡的时候有个习惯就是喜欢听歌，而且洗澡时候还要把窗帘拉上。因此就有这种情形，小明要拉窗帘可能就是要洗澡，当然也要听歌，因此我们希望小明家的洗浴设备，音响设备和窗帘设备都能协同合作，不管操作哪种设备，其他两种设备都有一定响应，以此写出程序。



程序上手

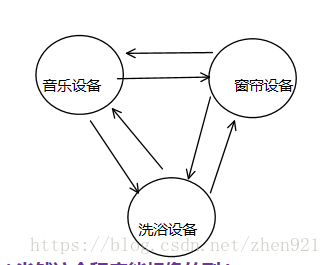

       现在很明显我们可以看出来，我们有三个对象，也就是三种设备，程序看起来也很简单，只要打卡一个设备，这个设备再打开其他两个设备就好啦，只要在一个设备的类里放两个其他设备的 引用，很容易就搞定了，当然这样最简单啦，这样写出来的程序对象关系如下图（这个程序我就不敲了）。



程序分析（当然这个程序能想像的到）

      这个程序最主要的功能就是在 一个类里完成了对另外两个类的方法作用。但是这样设计有两个主要缺陷（其实是对象之间耦合度过高而引起的）

1. 一旦窗帘设备坏掉，需要更换，那样我们就要让新的窗帘设备建立别的设备的连接，这样会很麻烦
2. 如果我们又有别的需求，比如洗澡的时候要把门锁住，那门锁的智能设备又要关联所有设备，更加麻烦



引入中介者

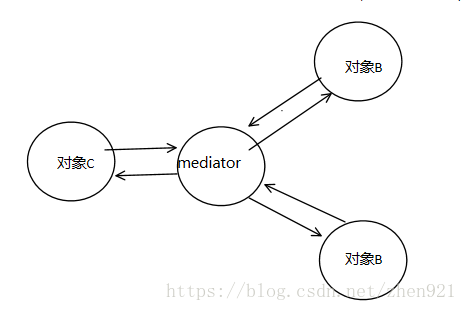

中介者模式的引入则极大的弥补了上述程序的两个缺陷，对象交互如下图

      其实中介者就好比智能家居的管家，这样所有对象的交互指令都通过它来传达，这样这个中介者负责与对象之间联系，对象与对象之间不再进行直接的交互，也就是对对象关系 进行解耦。下面我们就引入具体例子



中介者模式角色组成

抽象中介者（mediator）	定义一个接口用于和对象通信（SmartDevice）
具体中介者（concretemediator）	协调各同事对象实现协作，了解维护各个同事()
抽象同事角色（colleague）	规定了同事的基本类型
具体同事角色（concreteColleague）	每个同事都知道中介者对象，要与同事通信则把通信告诉中介者

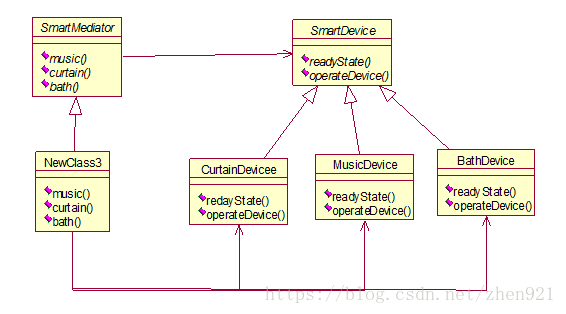

中介者模式一般类图（我程序的类图）



java源程序

抽象同事类(智能设备)

package mediator_12;

public abstract class SmartDevice {
	//相关设备打开之后 使其进入准备状态
	public abstract void readyState(String instruction);
        //操作该设备
	public abstract void operateDevice(String instruction, SmartMediator mediator);
}

具体同事类1（窗帘设备）

package mediator_12;

public class CurtainDevice extends SmartDevice{

	public void operateDevice(String instruction,SmartMediator mediator) {
		System.out.println("窗帘已"+instruction);//通过传入指令，打开或关闭窗帘
		mediator.curtain(instruction);//窗帘通过中介者唤醒音乐设备和洗浴设备
	}

	public void readyState(String instruction) {
        //如果其他设备开启则调用此方法，唤醒窗帘
		    System.out.println("窗帘设备准备"+instruction);
	}

}

具体同事类2（音响设备）

package mediator_12;

public class MusicDevice extends SmartDevice{

	public void operateDevice(String instruction,SmartMediator mediator) {
		System.out.println("音乐设备已"+instruction);
		mediator.music(instruction);
	}

	public void readyState(String instruction) {
		System.out.println("音乐设备准备"+instruction);
	}

}

具体同事类3（洗浴设备）

package mediator_12;

public class BathDevice extends SmartDevice{

	public void operateDevice(String instruction, SmartMediator mediator) {
		System.out.println("洗浴设备"+instruction);
		mediator.bath(instruction);
	}

	public void readyState(String instruction) {
		System.out.println("洗浴设备正在准备"+instruction);
	}

}

抽象中介者（中介设备）

package mediator_12;

public abstract class SmartMediator {
    //保留所有设备的引用是为了当接收指令时可以唤醒其他设备的操作
	SmartDevice bd;
	SmartDevice md;
	SmartDevice cd;
	public SmartMediator(SmartDevice bd, SmartDevice md, SmartDevice cd) {
		super();
		this.bd = bd;
		this.md = md;
		this.cd = cd;
	}
	public abstract void music(String instruction);
	public abstract void curtain(String instruction);
	public abstract void bath(String instruction);
}

具体中介者

package mediator_12;

public class ConcreteMediator extends SmartMediator{

	public ConcreteMediator(SmartDevice bd, SmartDevice cd, SmartDevice md) {
		super(bd, cd, md);
	}

	public void music(String instruction) {//音乐被唤醒后，使其他设备进入准备状态
		cd.readyState(instruction);//调用窗帘的准备方法
		bd.readyState(instruction);//调用洗浴设备的准备方法
	}

	public void curtain(String instruction) {
		md.readyState(instruction);
		bd.readyState(instruction);
	}

	public void bath(String instruction) {
		cd.readyState(instruction);
		md.readyState(instruction);
	}

}

客户端

package mediator_12;

public class Client {
	public static void main(String[] args) {
		SmartDevice bd=new BathDevice();
		SmartDevice cd=new CurtainDevice();
		SmartDevice md=new MusicDevice();
		SmartMediator sm=new ConcreteMediator(bd, cd, md);//把设备引用都保存在调停者中
		cd.operateDevice("open",sm); //开启窗帘
		md.operateDevice("close",sm);//关闭音乐
	}
}

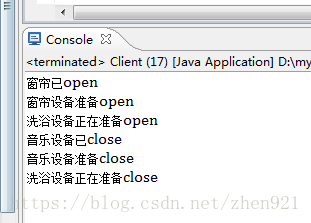

运行结果



程序分析

1. 首先我们要说这个程序解决了我上面说的两个缺陷，现在我们不管是要新增设备还是替换设备，既然我们的设备的关联者只有中介者了，那么修改一下中介者就好了。
2. 之前我们是在自己设备中就能联系其他设备，现在我们把这种联系统统交给中介者去做。
3. 不过可以看出现在的程序变的并不简单，由于我们引入中介者，反而看起来程序变的更加复杂了 。



既然认识了中介者，现在我们在了解一下中介者的特点

作用

中介者对象封装了一系列的对象交互，中介者使各对象不需要彼此联系来相互作用，从而使耦合松散，而且可以独立的改变他们之间的交互。



应用场景

当有多个对象彼此间相互交互的时候，自然就会想到对象间的耦合度过高，解决办法就是封装对象间的交互行为，因此就能想到中介者模式就是干这行的。



应用到的设计原则

高内聚，低耦合，使用中介者明显降低了对象之间的耦合



中介者模式优点

1. 通过让对象彼此解耦，增加对象的复用性
2. 通过将控制逻辑集中，可以简化系统维护
3. 通过中介者使一对所变成了一堆一，便于理解

缺点

1. 如果涉及不好，引入中介者会使程序变的复杂
2. 中介者承担过多责任，维护不好会出大事
