要实现基于模糊PID控制的两轮平衡小车matlab仿真，需要以下步骤：
1. 编写小车的物理模型。这个模型应该包括小车的质量、惯性、轮子半径、轮距等参数。
2. 设计模糊PID控制器。这个控制器应该能够根据小车的倾斜角度和角速度输出合适的驱动电压信号。
3. 在Matlab中建立仿真模型。这个模型应该包括小车的物理模型和模糊PID控制器。

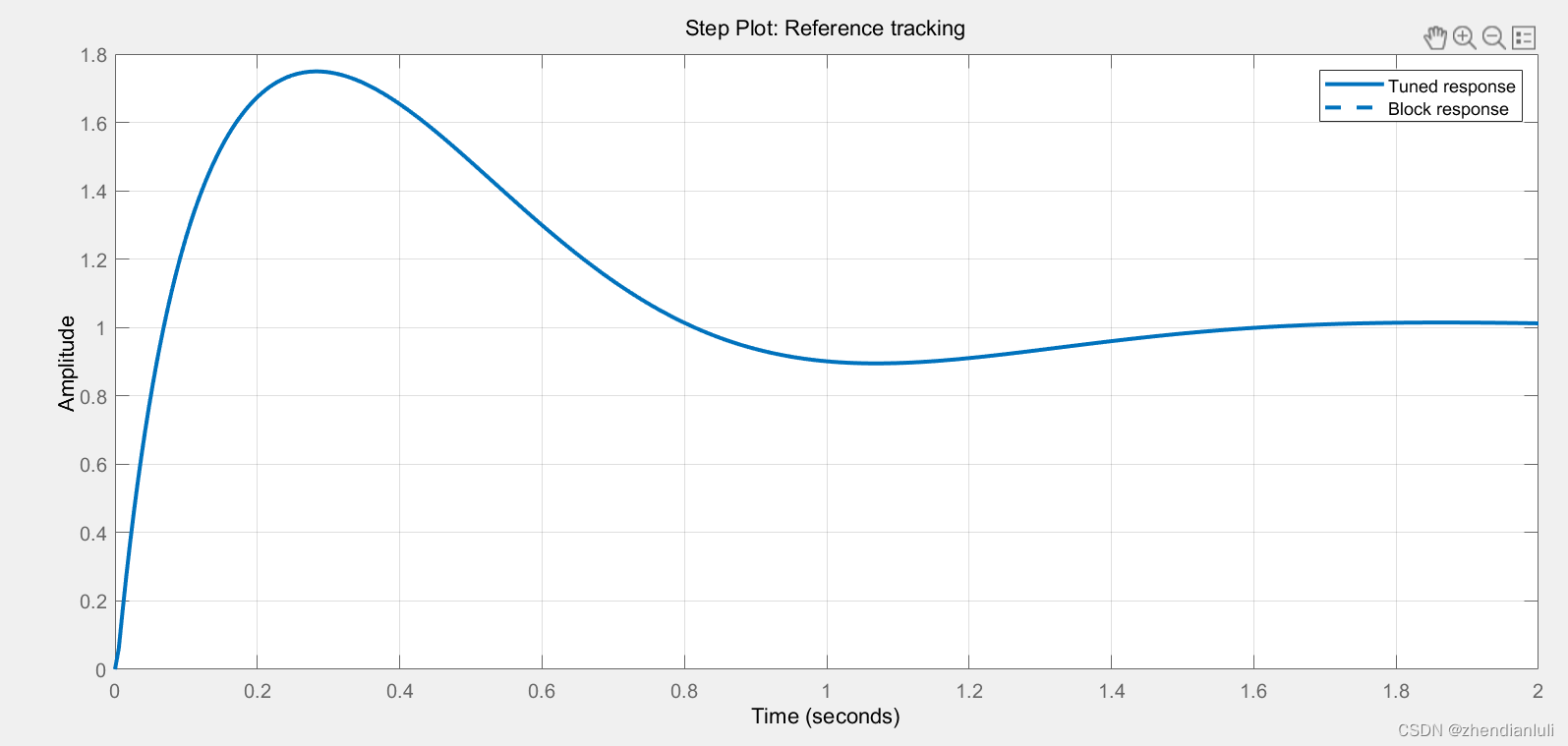

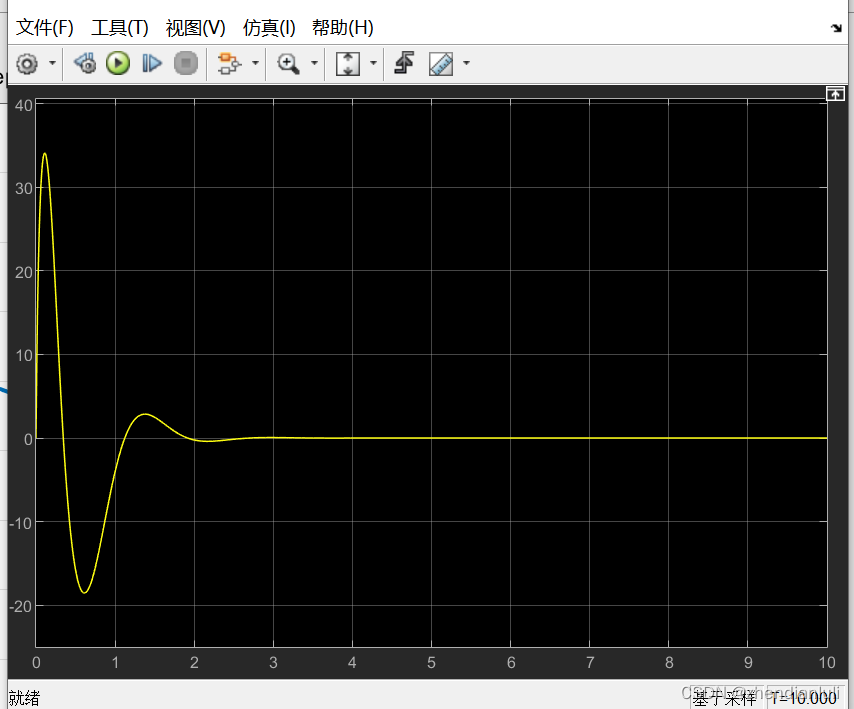

4. 进行仿真。在Matlab中运行仿真模型，观察小车的平衡情况和控制效果。
下面是一个简单的基于模糊PID控制的两轮平衡小车Matlab仿真的代码示例：

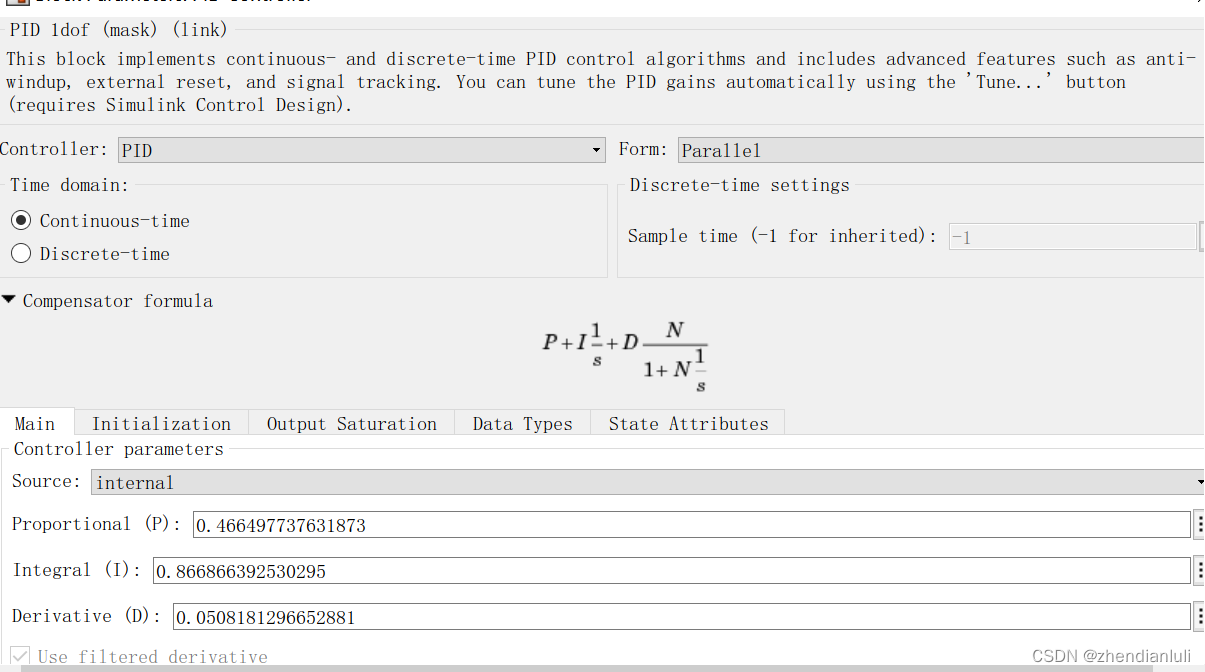

```matlab
%定义小车物理参数
m = 0.5; %小车质量
J = 0.01; %小车惯性矩
r = 0.05; %轮子半径
L = 0.3; %轮距
g = 9.8; %重力加速度
%定义模糊PID控制器参数
Kp = 1; %比例系数
Ki = 0.1; %积分系数
Kd = 0.01; %微分系数
Kf = 0.1; %前馈系数
%定义模糊PID控制器的输入输出范围
error_range = [-pi/2, pi/2]; %误差范围
derror_range = [-5, 5]; %误差变化率范围
output_range = [-10, 10]; %输出范围
%定义模糊PID控制器的输入输出变量
error = fisvar('input', 'error', error_range);
derror = fisvar('input', 'derror', derror_range);
output = fisvar('output', 'output', output_range);
%定义模糊控制器的模糊集和隶属度函数
fis = newfis('fis', 'mamdani', 'min', 'max', 'min', 'max', 'centroid');
fis = addvar(fis, 'input', 'error', error_range);
fis = addmf(fis, 'input', 1, 'NB', 'trimf', [-pi/2, -pi/4, 0]);
fis = addmf(fis, 'input', 1, 'NM', 'trimf', [-pi/4, 0, pi/4]);
fis = addmf(fis, 'input', 1, 'NS', 'trimf', [0, pi/4, pi/2]);
fis = addmf(fis, 'input', 1, 'Z', 'trimf', [-pi/8, 0, pi/8]);
fis = addmf(fis, 'input', 1, 'PS', 'trimf', [-pi/2, -pi/4, 0]);
fis = addmf(fis, 'input', 1, 'PM', 'trimf', [-pi/2, -pi/4, 0]);
fis = addmf(fis, 'input', 1, 'PB', 'trimf', [-pi/2, -pi/4, 0]);
fis = addvar(fis, 'input', 'derror', derror_range);
fis = addmf(fis, 'input', 2, 'NB', 'trimf', [-5, -3, 0]);
fis = addmf(fis, 'input', 2, 'NM', 'trimf', [-3, 0, 3]);
fis = addmf(fis, 'input', 2, 'NS', 'trimf', [0, 3, 5]);
fis = addmf(fis, 'input', 2, 'Z', 'trimf', [-1, 0, 1]);
fis = addmf(fis, 'input', 2, 'PS', 'trimf', [-5, -3, 0]);
fis = addmf(fis, 'input', 2, 'PM', 'trimf', [-5, -3, 0]);
fis = addmf(fis, 'input', 2, 'PB', 'trimf', [-5, -3, 0]);
fis = addvar(fis, 'output', 'output', output_range);
fis = addmf(fis, 'output', 1, 'NB', 'trimf', [-10, -8, 0]);
fis = addmf(fis, 'output', 1, 'NM', 'trimf', [-8, 0, 8]);
fis = addmf(fis, 'output', 1, 'NS', 'trimf', [0, 8, 10]);
fis = addmf(fis, 'output', 1, 'Z', 'trimf', [-1, 0, 1]);
fis = addmf(fis, 'output', 1, 'PS', 'trimf', [-10, -8, 0]);
fis = addmf(fis, 'output', 1, 'PM', 'trimf', [-10, -8, 0]);
fis = addmf(fis, 'output', 1, 'PB', 'trimf', [-10, -8, 0]);
%定义模糊规则
rule1 = [1 1 1 1];
rule2 = [2 1 2 1];
rule3 = [3 1 3 1];
rule4 = [4 1 4 1];
rule5 = [5 1 5 1];
rule6 = [6 1 6 1];
rule7 = [7 1 7 1];
fis = addrule(fis, [rule1; rule2; rule3; rule4; rule5; rule6; rule7]);

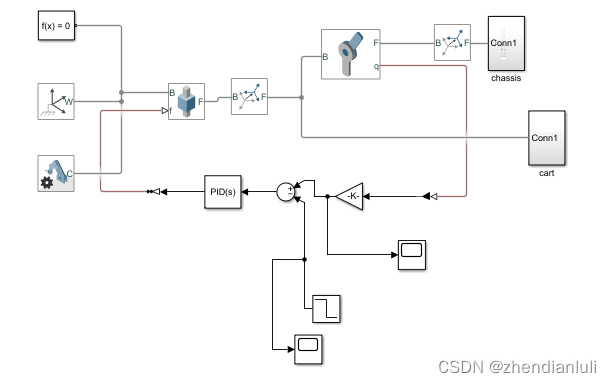

%定义仿真模型
simModel = 'two_wheel_robot_fuzzy';
open_system(simModel);
%定义仿真参数
tspan = 0:0.01:10; %仿真时间
%运行仿真
sim(simModel, tspan);
```
上面的代码中，我们首先定义了小车的物理参数和模糊PID控制器的参数。然后，我们使用Matlab中的Fuzzy Logic Toolbox来定义模糊PID控制器的输入输出范围、变量和规则。最后，我们在Matlab中定义仿真模型并运行仿真。
注意：上面的代码只是一个简单的示例，实际应用时需要根据具体情况进行调整和改进。
