前提:要有复数极点

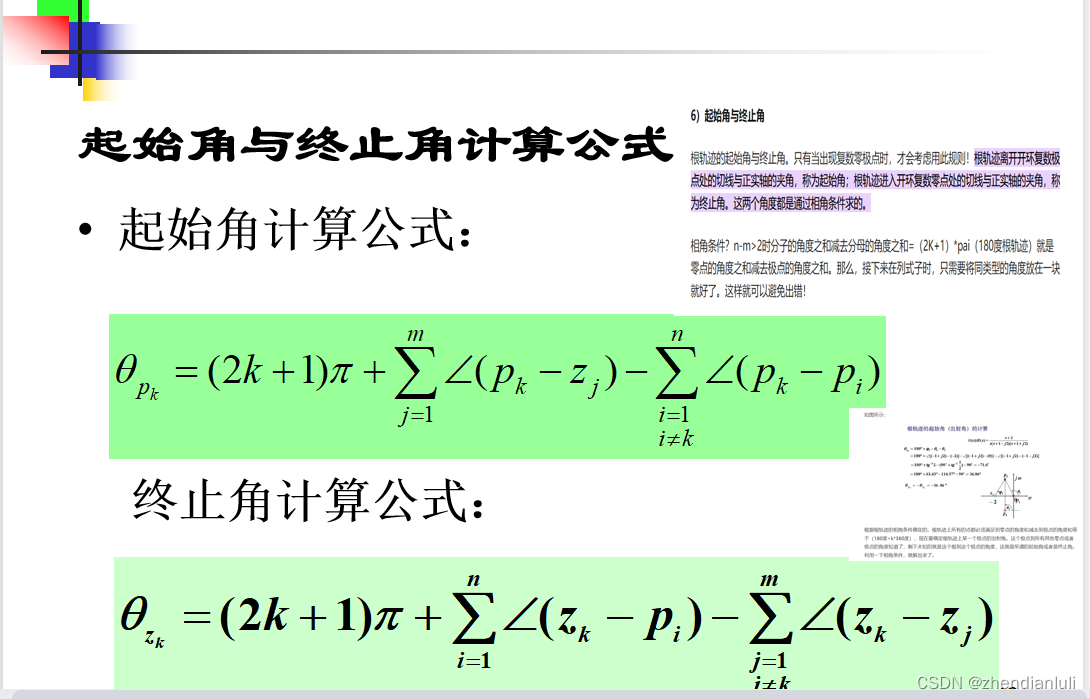

公式:
看不懂没关系,我也看不懂。

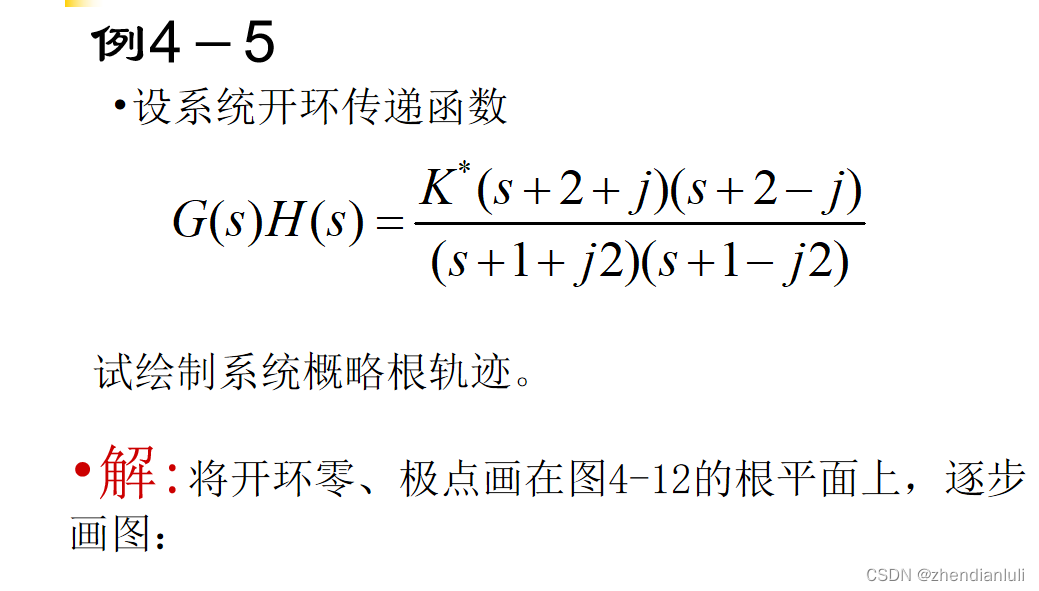

看例题

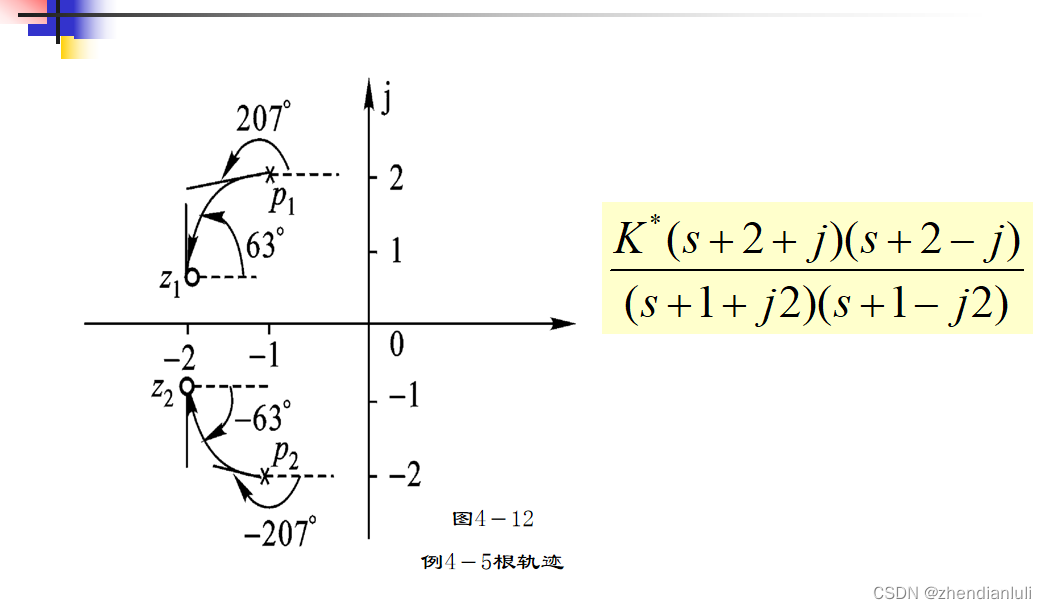

先给出一种直接画出来的办法:

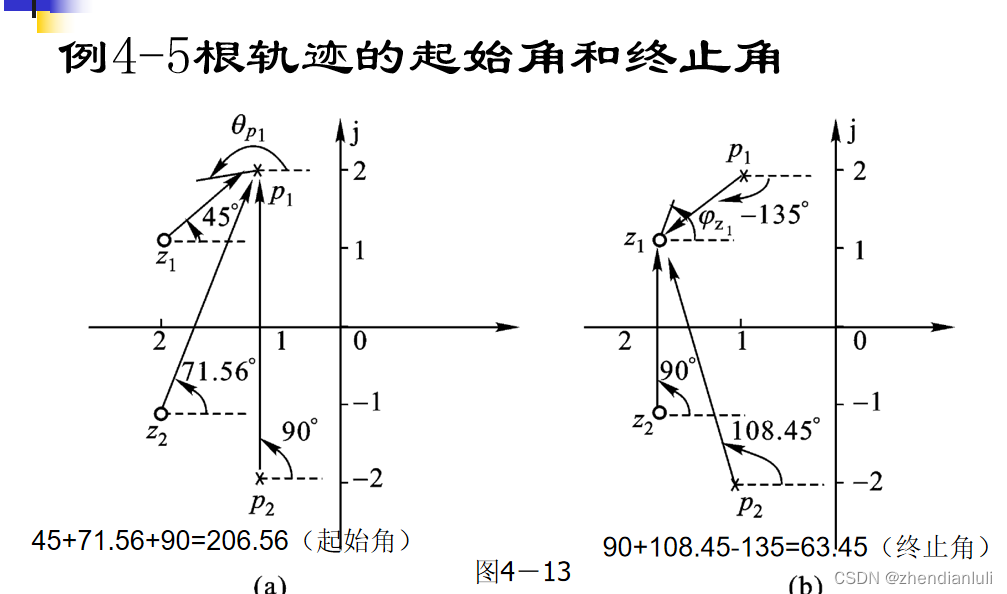

起始角是对标于(-1,2)极点即-1+j2;终止角是对标于(-2,1)零点即-2+j;

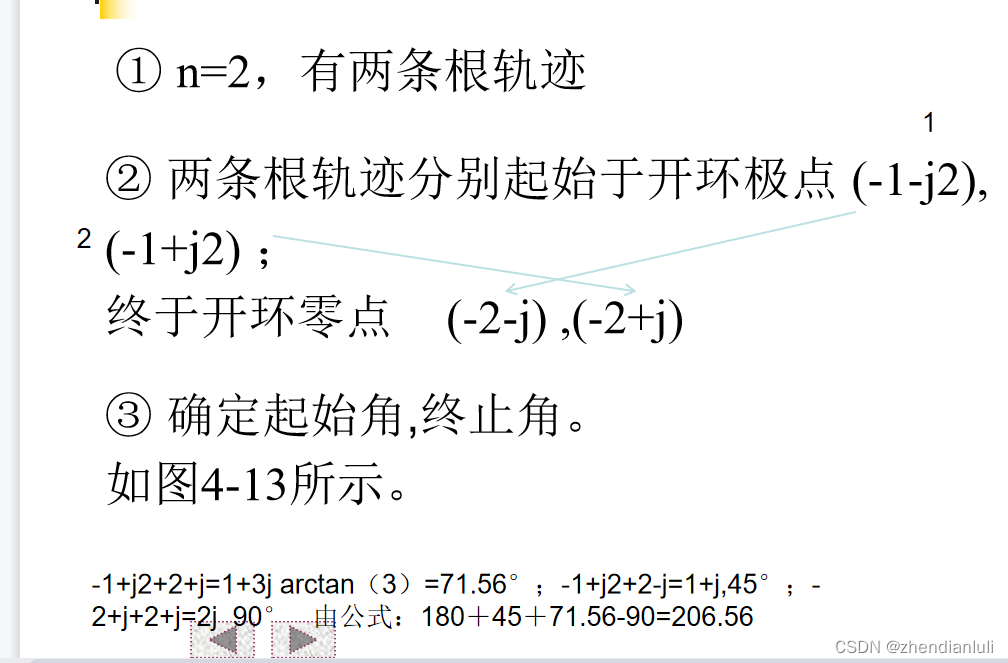

再看用公式咋算:
(1)1极点对应1零点,求2极点对应的起始角,则是用2极点分别减去两个零点,并求角度,为前面所给公式的第二部分,
(2)再用2极点的复数值减去1极点的复数值,求角度,则得公式里被减的第三部分。
(3)至于第一部分常取180。最后所得起始角的值的相反数则为另一极点所对应的起始角。(根轨迹的实轴对称性),此题另一起始角为-206.5°。
问:为什么先算2极点对应的起始角?

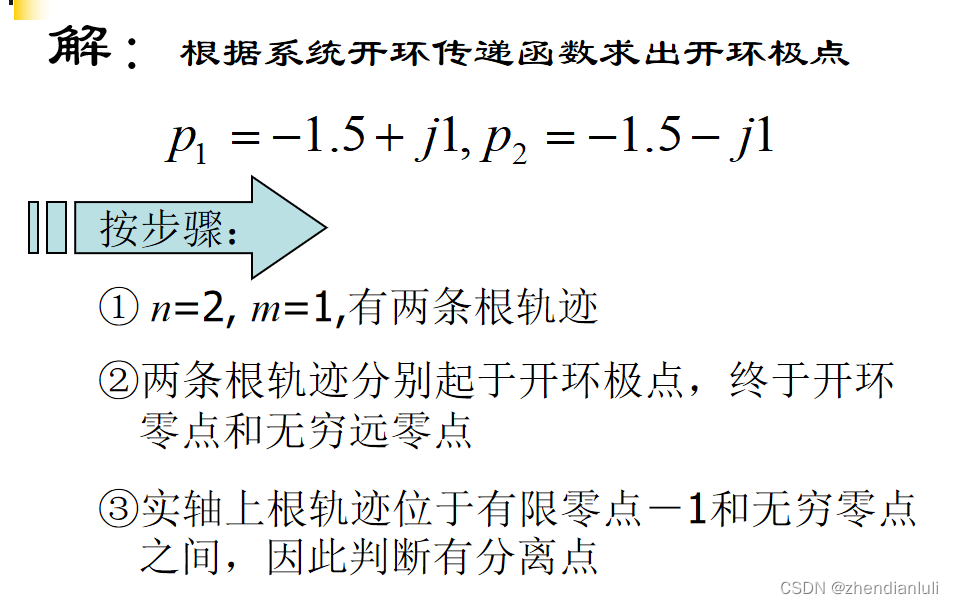

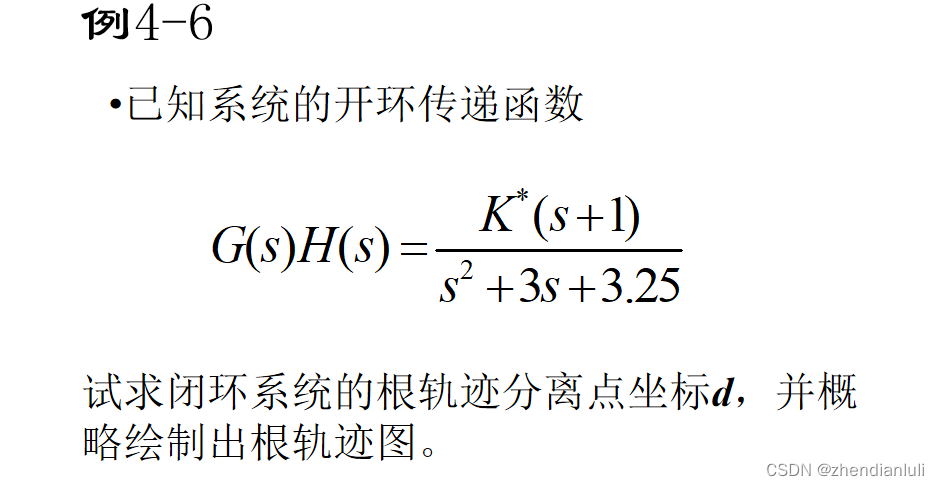

因为为了尽量使求差之后arctan(),()里的值为正,可以简单计算,如若不然,则会成这样:

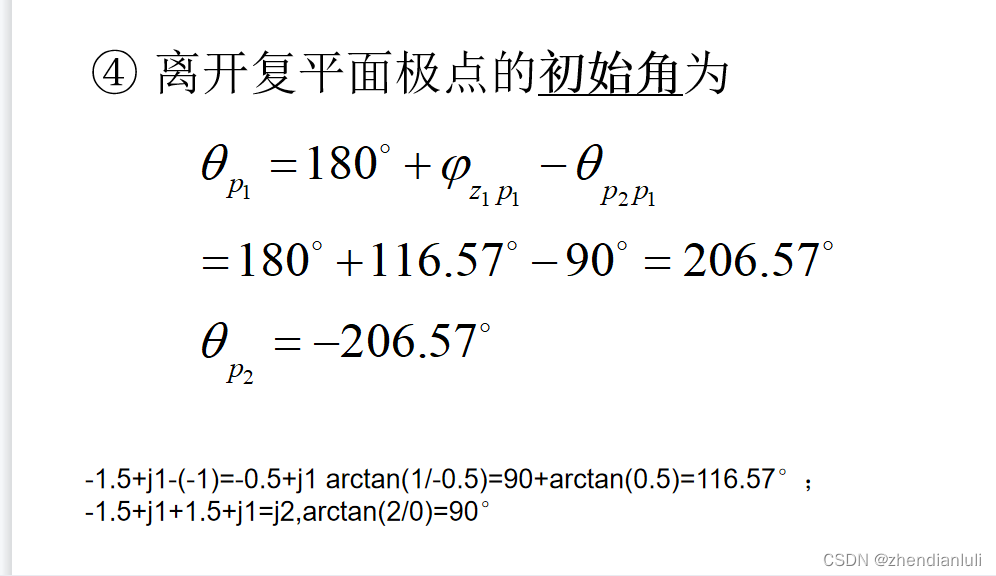

()为负时得转换一下
