认识USB接口

通用串行总线(universal serial bus，USB):自推出后，已经在各类外部设备中广泛的被采用。USB使用差分信号来传输数据，具有传输速度快、支持热插拔、连接灵活、独立供电、协议向下兼容等优点，这里就不详细介绍。

今天这一文章主要介绍USB接口的不同类型，太多了，很容易混淆。

1. USB Type-A(2.0/3.0)

最常用的接口，也是平时说的USB接口。有公头和母头。如果USB内部的舌头不是蓝色的，就是USB 2.0版本，传输速率低，兼容性强，不用驱动也能连接。理论传输速度为480 Mbps，但实际传输速度一般不超过30 MB/s，采用这种标准的USB设备也比较多。

如果内部舌头是蓝色的，就是USB 3.0以上的版本，传输速率高，需要驱动，目前主流设备基本都已经支持USB3.0以上的设备。

USB 3.0的理论传输速度为5 Gbps，不过由于采用与 SATA相同的10 Bit传输模式（在USB2.0的基础上新增了一对纠错码）因此理论传输速度为500MB/s.

USB3.1理论速度比3.0翻了一倍，达到10 Gbps。

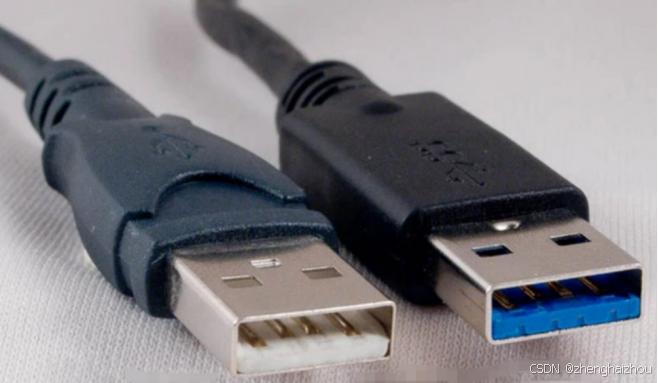

下图左边是USB 2.0、右边是USB 3.0。

1. USB TYPE-B（0/3.0）

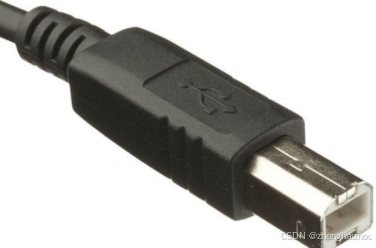

USB Type B 2.0接口如下图左,USB Type B 3.0接口如下图右。USB type B接口一般用于3.5寸移动硬盘、打印机、显示器等设备的连接。



1. Mini USB接口（A型/B型）

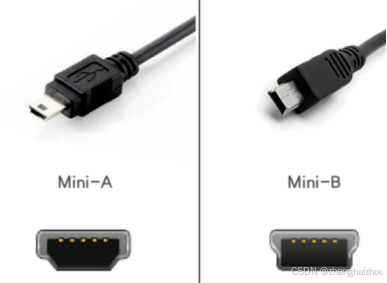

Mini USB分为A型，B型。MiniB型5Pin这种接口可以说是最常见的一种接口，这种接口由于防误插性能出众，体积也比较小巧，所以正在赢得很多的厂商青睐，这种接口广泛出现在读卡器、MP3、数码相机以及移动硬盘上。

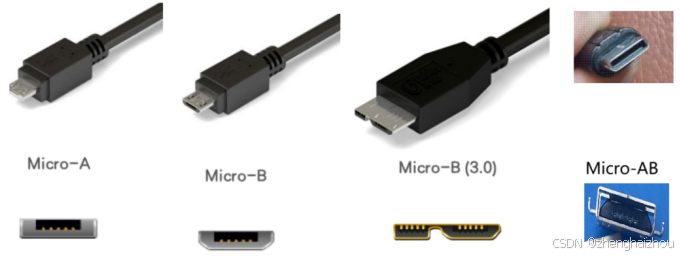

1. Micro USB接口（A型/B型/3.0/AB型）

Micro USB是USB 2.0标准的一个便携版本，比部分手机使用的Mini USB接口更小。Micro-USB 支持OTG，和Mini-USB一样，也是5pin的。Micro系列的定义包括标准设备使用的Micro-B系列插槽；OTG设备使用的Micro-AB插槽；Micro-A和Micro-B插头，还有线缆。Micro系列的独特之处是他们包含了不锈钢外壳，万次插拔不成问题。

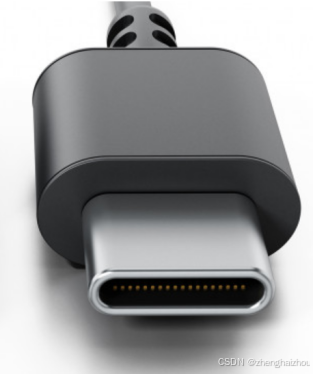

1. USB TYPE-C

USB Type-C是一种USB接口外形标准，拥有比Type-A及Type-B均小的体积，既可以应用于PC（主设备）又可以应用于外部设备（从设备，如手机）的接口类型。USB Type-C有4对TX/RX分线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4个地线。

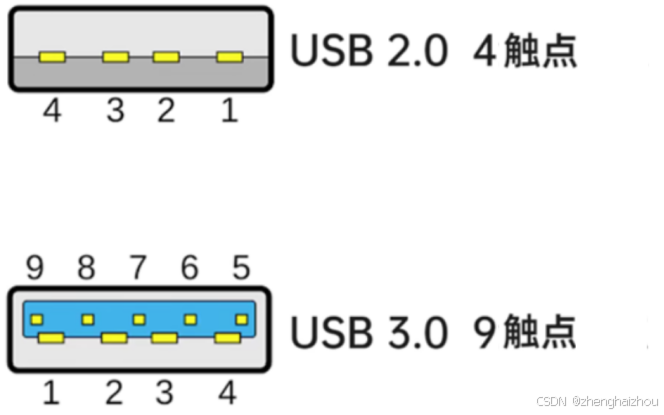

TYPE-A接口定义（Type-A 2.0/3.0）

• USB 2.0   4触点（2.0）
• USB 3.0   9触点（3.0）

USB TYPE-B 接口分类（Type-B 2.0/3.0）

• USB 2.0    4触点（2.0）
• USB 3.0    9触点（3.0/可兼容2.0）

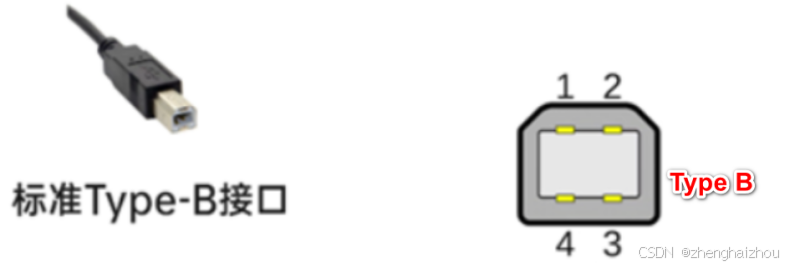

TYPE-B 2.0接口及引脚定义：

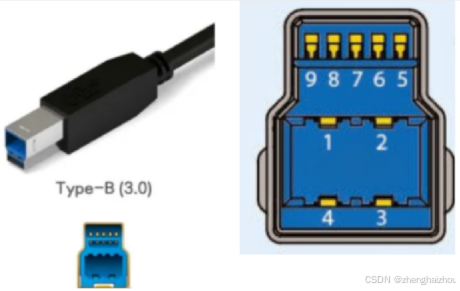

TYPE-B 3.0接口及引脚定义：

TYPE-A 2.0引脚功能及定义：

序号	引脚	颜色	功能
1	VCC	红	电源电压+5V
2	D-	绿	2.0数据信号
3	D+	白	2.0数据信号
4	GND	黑	地

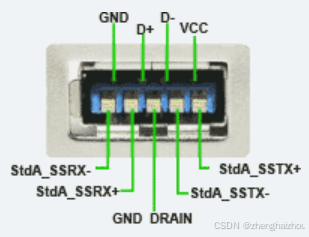

TYPE-A 3.0引脚功能及定义：

序号	引脚	功能描述
1	VCC	5V电源
2	D-	2.0数据信号
3	D+	2.0数据信号
4	GND	地
5	SSRX-	3.0数据接受信号差分对RX-
6	SSRX+	3.0数据接受信号差分对RX+
7	GND	地
8	SSTX-	3.0数据接受信号差分对TX-
9	SSTX+	3.0数据接受信号差分对TX+

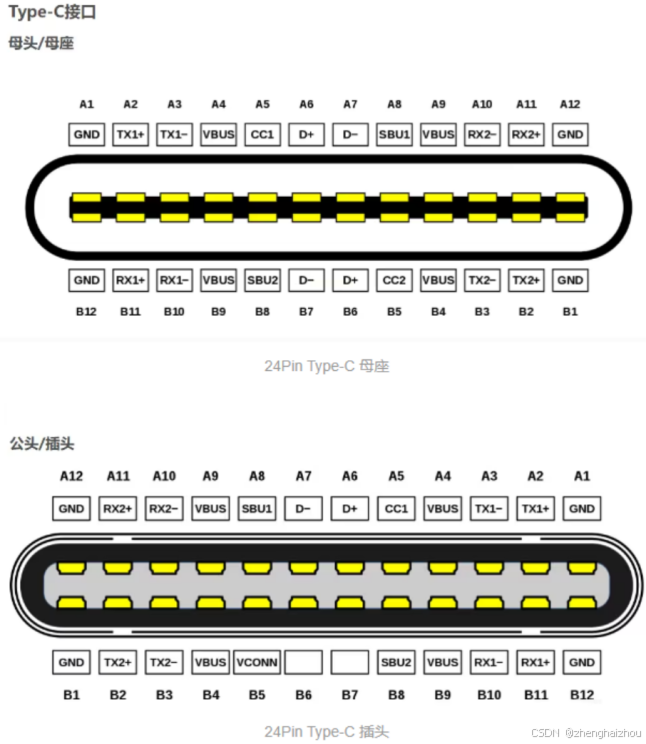

TYPE-C 接口定义

TYPE-C接口引脚功能及定义如下：

PIN	名称	功能描述	PIN	名称	功能描述
A1	GND	地	B12	GND	地
A2	SSTXP1	SuperSpeed差分信号TXP	B11	SSRXP1	SuperSpeed差分信号RXP
A3	SSTXN1	SuperSpeed差分信号TXN	B10	SSRXN1	SuperSpeed差分信号RXN
A4	VBUS	总线电源	B9	VBUS	总线电源
A5	CC1	Configuration Channel	B8	SBU2	Sidebund use
A6	DP1	USB2.0差分信号正	B7	DN2	USB2.0差分信号负
A7	DN1	USB2.0差分信号负	B6	DP2	USB2.0差分信号正
A8	SBU1	Sidebund use	B5	CC2	Configuration Channel
A9	VBUS	总线电源	B4	VBUS	总线电源
A10	SSRXN2	SuperSpeed差分信号RXN	B3	SSTXN2	SuperSpeed差分信号TXN
A11	SSRXP2	SuperSpeed差分信号RXP	B2	SSTXP2	SuperSpeed差分信号TXP
A12	GND	地	B1	GND	地

Mini接口定义（A/B型）

Mini USB接口，是一种小型的USB接口，其指标与标准USB相同，但是加入了ID针脚（用于区分设备是主机还是外设），以支持OTG（On The Go，该功能允许在没有主机的情况下，实现设备间的数据传送）功能。Mini USB接口主要分为Mini-A和Mini-B两种，但是接口定义是一样的。

PIN	名称	功能描述
1	VCC	电源输入
2	D-	传输数据
3	D+	传输数据
4	ID	OTG功能使用
5	GND	地

Micro USB接口定义（A/B/3.0/AB型）

Micro USB A和B型接口形式不一样，但是接口定义是相同的。跟Mini USB接口定义相同。

PIN	名称	功能描述
1	VCC	电源输入
2	D-	传输数据
3	D+	传输数据
4	ID	OTG功能使用
5	GND	地

Micro USB 3.0接口定义

PIN	名称	功能描述
1	VBUS	电源
2	D-	数据传输
3	D+	数据传输
4	ID	支持OTG功能
5	GND	信号地
6	StdB_SSTX-	高速数据发送差分对
7	StdB_SSTX+	高速数据发送差分对
8	GND_DRAIN	信号地
9	StdB_SSRX-	高速数据接收差分对
10	StdB_SSRX+	高速数据接收差分对
