华为STP介绍及配置和常见问题(值得收藏)

一、华为STP介绍:

华为交换机中的STP(Spanning Tree Protocol,生成树协议)是一种第二层管理协议,用于在包含冗余链路的网络中避免环路的形成,同时保持网络的冗余特性。以下是华为STP功能的详细介绍:

1. 协议标准

华为设备遵循IEEE 802.1D标准实现STP。此外,华为还支持快速生成树协议RSTP(802.1w)和多生成树协议MSTP(802.1s),这些协议在STP基础上进行了改进,提供了更快的收敛时间和更灵活的VLAN支持。

2. 根桥选举

当STP启动时,所有交换机都会宣称自己为根桥。通过比较交换机的桥ID(由优先级和MAC地址组成),网络中桥ID最小的交换机将成为根桥。华为交换机默认的优先级是32768,可以手动调整以影响选举结果。

3. 端口角色

在确定了根桥之后,每个非根桥上的端口会根据其到达根桥的成本(路径开销)和BPDU(Bridge Protocol Data Units)信息被分配为根端口、指定端口、备用端口或阻塞端口。根端口和指定端口负责转发数据,而备用端口和阻塞端口则被置于阻塞状态以防环路。

4. 状态迁移

STP端口有五种状态:Blocking(阻塞)、Listening(监听)、Learning(学习)、Forwarding(转发)和Disabled(禁用)。端口从阻塞状态开始,经过一系列状态迁移最终到达转发或阻塞状态,这一过程确保了网络的逐步稳定和环路的避免。

5. 路径开销计算

华为设备允许配置路径开销的计算方法,可以选择遵循传统的IEEE标准或华为自有的计算方式。路径开销是决定最优路径的一个重要因素。

6. BPDU处理

交换机间通过定期发送BPDU来交换网络拓扑信息,包括根桥ID、路径开销、端口ID等。如果网络拓扑发生变化,BPDU会触发STP重新计算,确保网络的连通性。

7. 环路保护

华为STP还提供了环路保护功能,可以在检测到特定异常情况(如链路拥塞或单向链路故障)时,迅速将可能引起环路的端口设置为阻塞状态,以保护网络免受环路影响。

8. 配置与管理

管理员可以通过命令行界面(CLI)或图形用户界面(GUI)如eSightHuawei CloudCampus App等工具配置和监控STP状态,包括设置优先级、修改端口路径开销、查看端口角色和状态等。

华为STP功能设计旨在确保企业网络的高效、稳定和安全运行,特别是在复杂网络环境中,能够有效管理冗余链路,避免广播风暴和MAC地址表不稳定等问题。

二、华为STP配置思路及实例:

华为交换机配置STP的基本思路是确保网络中没有环路存在,同时保持足够的冗余以提高网络的可靠性。下面是配置STP的一般步骤和示例:

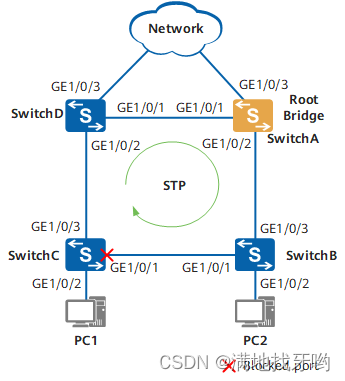

stp

配置思路

1. 启用STP

首先,在所有参与生成树计算的交换机上启用STP。

2. 选择STP模式

根据网络需求选择STP模式,华为设备通常支持STP、RSTP、MSTP等多种模式,其中RSTP和MSTP相比STP有更快的收敛速度。

3. 配置根桥

确定并配置网络中的根桥,通常会选择核心交换机作为根桥,可以通过调整优先级来控制根桥的选择。

4. 优化路径成本

根据网络拓扑和需求,可以手动调整接口的路径开销值,优化数据流向。

5. 端口配置

对非根桥的端口进行角色优化,如指定某些端口为根端口或阻塞不必要的端口,以优化网络结构。

6. 保护机制

配置环路保护根保护BPDU保护等机制,防止意外情况导致网络环路或不稳定。

7. 验证与监控

配置完成后,使用命令检查STP状态,确保配置正确且网络无环路。

配置示例

以下是在华为交换机上配置STP的简单示例:

  1. 启用STP并设置模式为STP

    [Huawei] stp enable
    [Huawei] stp mode stp

  2. 配置根桥
    将交换机SW1配置为根桥:

    [Huawei] stp priority 0


    将交换机SW2配置为备份根桥(假设默认优先级为32768,不需额外配置,或手动设置为4096以确保其成为次优根桥):

    [Huawei] stp priority 4096

  3. 查看STP状态
    检查STP是否配置成功及当前的根桥信息:

    [Huawei] display stp

  4. 配置端口优先级(可选)
    调整特定端口的优先级以影响指定端口的选择:

    [Huawei] interface GigabitEthernet 0/0/1
    [Huawei-GigabitEthernet0/0/1] stp port priority 16

  5. 配置保护机制(例如BPDU保护):
    防止非根桥端口收到BPDU后引起网络问题:

    [Huawei] interface GigabitEthernet 0/0/2
    [Huawei-GigabitEthernet0/0/2] stp edged-port enable


请根据实际网络需求调整上述配置命令。配置完成后,务必验证STP的运行状态,确保网络既无环路又能提供冗余连接。

三、华为STP常见问题:

华为STP(Spanning Tree Protocol)功能在实际应用中可能会遇到一些常见问题,以下是一些问题及其解决策略:

1. STP收敛速度慢

  • 原因:STP默认使用的是802.1D标准,收敛速度相对较慢。
  • 解决:考虑使用RSTP(Rapid Spanning Tree Protocol)或者MSTP(Multiple Spanning Tree Protocol),这两种协议的收敛速度比STP快得多。

2. 网络环路仍然存在

  • 原因:可能是某些端口未正确配置为边缘端口,或者STP配置未生效。
  • 解决:确保所有接入端口都启用了STP,并检查是否有端口被错误地配置为不参与STP。使用display stp brief命令查看STP状态,确认每个端口的角色和状态。

3. 根桥选举异常

  • 原因:可能是因为优先级设置不当,或者有外部设备也参与根桥竞选。
  • 解决:手动设置期望的根桥优先级,并确保所有交换机的优先级设置合理。使用stp root primary命令可以让交换机自动配置最低优先级以成为根桥。

4. BPDU攻击

  • 原因:恶意设备发送大量BPDU报文,可能导致STP频繁重新计算,影响网络稳定性。
  • 解决:启用BPDU保护功能,如stp bpdu-protection,并配置端口在收到非法BPDU时的操作。

5. STP配置丢失或未生效

  • 原因:配置未保存,或设备重启后配置未正确加载。
  • 解决:使用save命令保存配置,并检查设备启动配置文件(通常为startup.cfg)以确保STP配置被正确保存。

6. 网络中断或不稳定

  • 原因:可能是STP配置错误,比如错误地将关键路径上的端口配置为阻塞状态。
  • 解决:检查端口状态,使用display stp interface interface-type interface-number命令查看具体端口的STP信息,确保重要链路处于转发状态。

7. STP计时器不一致

  • 原因:不同交换机的Hello Time、Forward Delay、Max Age等计时器设置不一致,可能导致STP计算混乱。
  • 解决:统一网络中所有交换机的STP计时器设置,以避免计时器不匹配问题。

解决这些问题时,利用华为设备的诊断命令和日志功能进行排错是非常重要的,例如display stp系列命令和查看系统日志。此外,确保软件版本是最新的,因为新版本往往包含对STP性能和稳定性的改进。
