基于Virtex UltraScale+ FPGA的信号处理板

  1、简介

TES2410是一款基于Virtex UltraScale+系列FPGA的基带信号处理平台，该平台采用1片Xilinx的Virtex UltraScale+系列FPGA XCVU13P作为协处理单元，具有4个FMC子卡接口，可搭配各类ADC、DAC等标准子卡使用，各个处理节点之间通过高速串行总线进行互联。

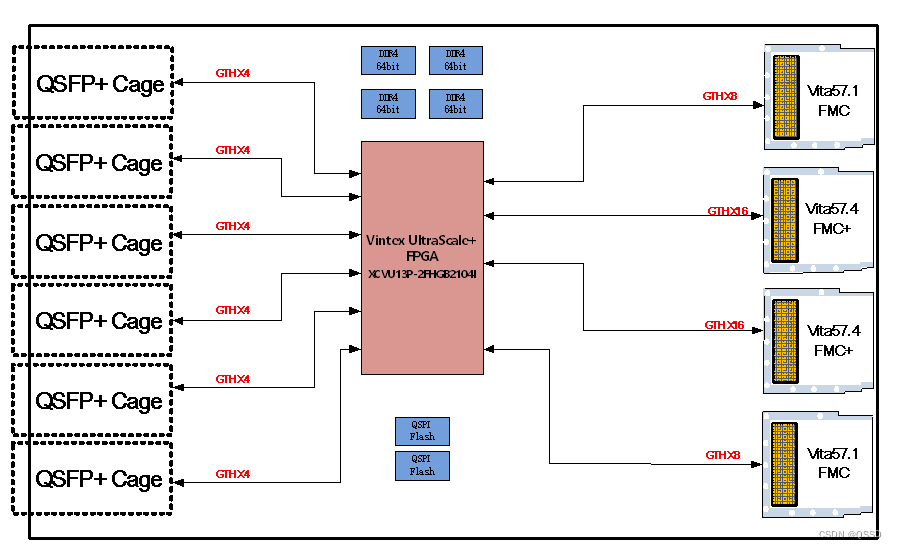

2、功能框图

3、技术指标

性能指标：

• 1个Virtex UltraScale+系列 FPGA处理节点：XCVU13P；
• 挂载4组DDR4，每组位宽64bit、速率2000MHz；
• 挂载2片flash，用于加载；

对外接口：

• 6个QSFP28光纤接口，常用线速率10G、最高可达25G；
•  2个FMC+接口，互联16个GTY，每个GTY最高线速率25G；
• 2个FMC接口，互联8个GTY，每个GTY最高线速率25G；

物理与电气特征

•  板卡尺寸：255 * 290mm
•  板卡供电：6A max@+12V（±5%）
•  散热方式：金属导冷散热

环境特征

•  工作温度：-40°~﹢85°C，
•  存储温度：-55°~﹢125°C；
