基于Proteus 8.15搭建LMV358M的滤波电路,因为常用的电源都没有负电压,所以对信号进行了抬升,这样就可以输出交流信号了,LMV358M也是可以单电源供电的运算放大器。
本文所设想的是对电网的高压电路进行电压检测,现在所设计的一个前端滤波电路。因为在实际的电网系统中有各种的高频干扰信号,为了测量得到干净的工频信号所以需要滤波。
电路设计
LMV358运放数据是一个低电压宽供电范围具有轨到轨输出摆幅的运算放大器,拥有两个独立的高增益内部频率补偿运算放大器组成,以经济的价格设计成各种应用,不过淘宝很多假货。
类型 | 参数 |
压摆率 | 1V/ms |
增益带宽积 | 1Hz |
电流-输入偏置 | 15mA |
电压-输入偏移 | 1.7mV |
电压-电源,单/双(±) | 2.7V~5.5V,±1.35V~2.75V |
带宽 | 1MHz |
共模抑制比 | 50dB |
增益带宽积 | 1MHz |
输入偏置电流 | 11mA |
输入阻抗 | 10MΩ |
输入失调电压(Vos) | 1.7mV |
加法电路
本文采用加法电路来进行信号的抬升,偏置电路设计如图下所示:
该电路的方程可以由电阻分压和叠加定理推导出来:
假设输入电压VAC范围在-1.64~1.64V之间,对于VDC偏置端采用3.3V的供电电压,再根据输出的VOUT电压范围在0-3.3V之间,可以设计和计算出相关的电阻值。R1采用10KΩ, R2采用20KΩ, R3采用20KΩ, R4采用10KΩ,得到偏置电压1.65V。
滤波器的设计
巴特沃斯滤波器具有良好的带通平坦度,它能保证在频带内具有精确的信号,该滤波器的阶数越高,带通内的信号平坦,而且衰减度也较好。
巴特沃斯滤波器系数 | ai | bi |
滤波器1 | a1=1 | b1=0 |
滤波器2 | a2=1.6180 | b2=1 |
滤波器3 | a3=0.6180 | b3=1 |
为了在通带内有一个好的平坦度,在过渡带有很好的衰减度,所以选择使用五阶的低通巴特沃斯滤波器。选择转折频率fc=1000Hz,根据五阶的巴特沃斯型滤波器系数,使用三个滤波器进行串联,计算出其中的每一个滤波器对应的电容值和电阻值。下面是五阶低通巴特沃斯滤波器示意图:

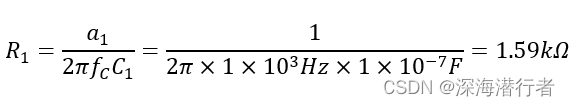

先取C1为100nF,可以计算出:
根据实际取为R1=1.5kΩ。

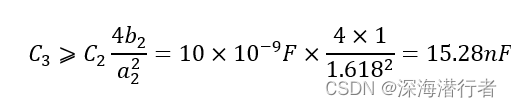

而对于二级的滤波器,取C2为10nF,可以计算出:
根据实际取为C3=22nF。

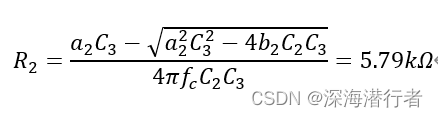

可以用如下公式计算R2和R3的值:
根据实际取为R2=5.6kΩ, R3=20kΩ。
第三阶的滤波器的电容电阻计算和第二阶的滤波器相同,只需要把a2,b2变成成a3,b3,就能计算出的第三阶的滤波器电容和电阻值。取C4为10nF,根据实际取C5=150nF,R4=2.2kΩ, R5=7.5kΩ。
Proteus 8.15搭建电路
配电网设计
不知道为什么Proteus 8.15中LMV358M需要给负电压才能正常的仿真,就算是给了偏置也不行。我们就需要配置供电网,首先先建一个未连接的电网,在终端里面找到GROUND放置,然后双击设置字符串为VSS-5V。

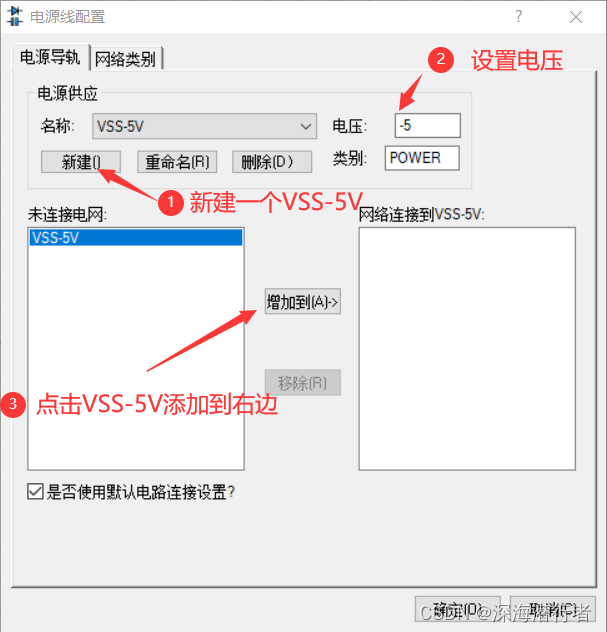

然后在导航栏里面找到电源线配置,设计->配置供电网,在里面新建一个VSS-5V网络,接着设置电压,最后添加VSS-5V标签到网络。

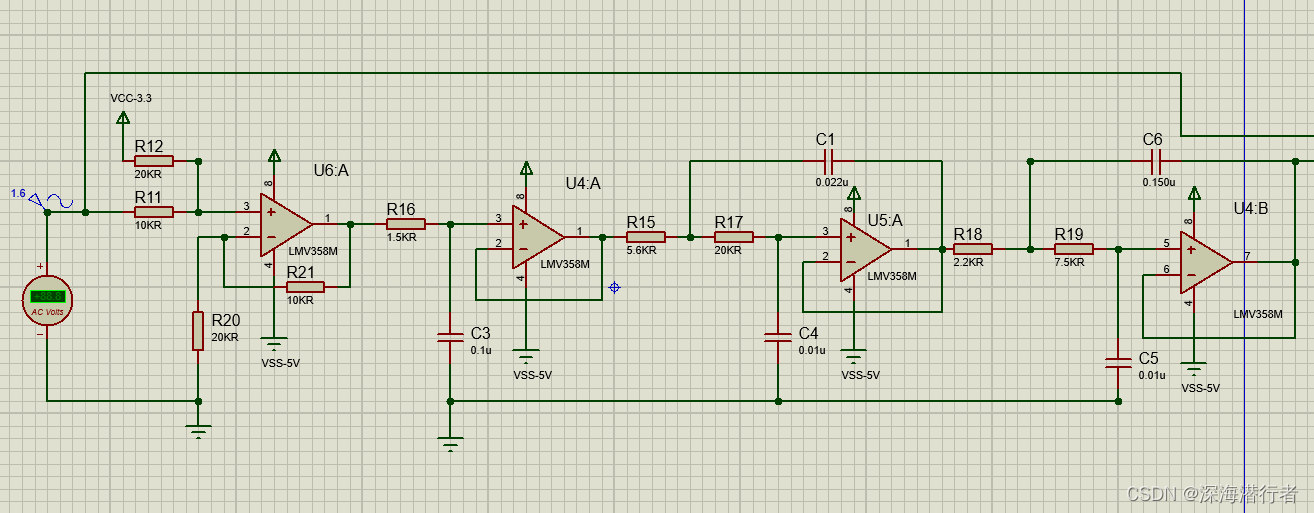

搭建LMV358M网络进行仿真

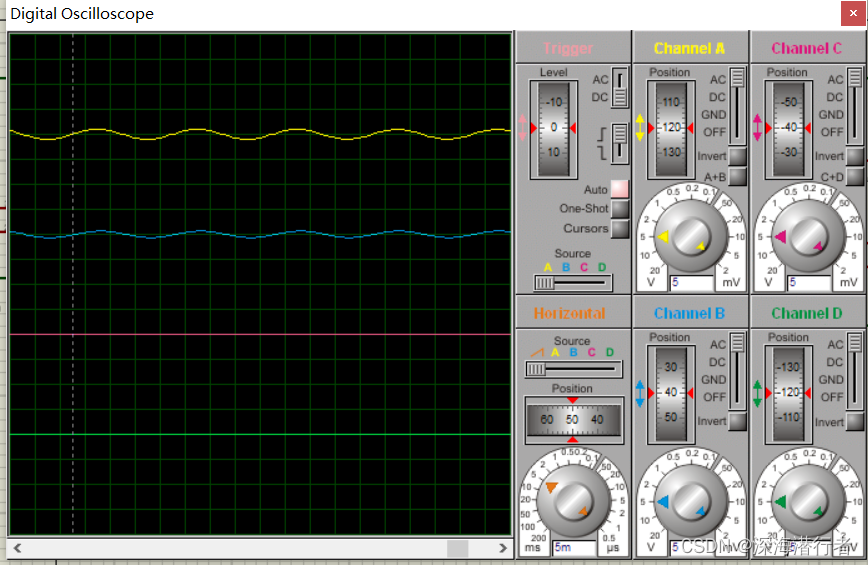

最后的仿真结果如下图:

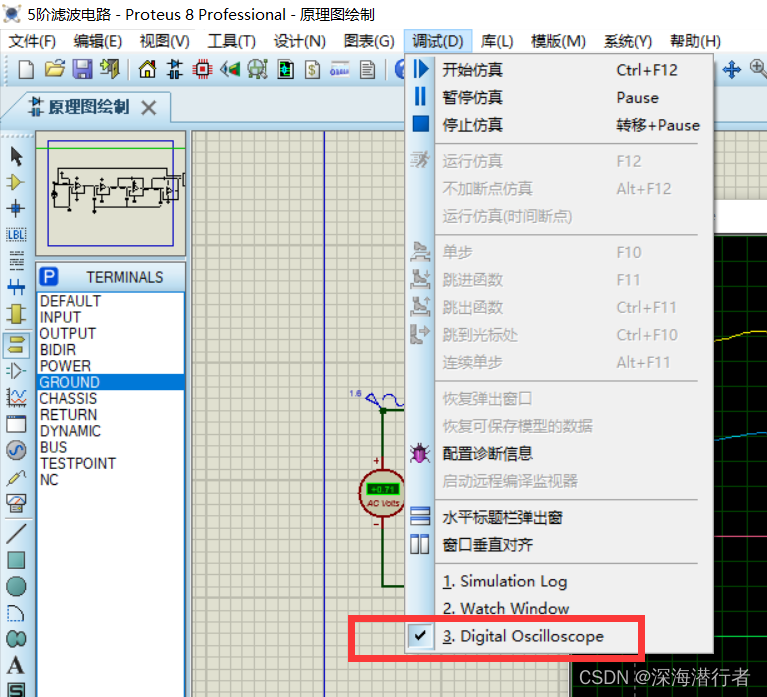

如果不小心将Digital Oscilloscope界面关闭,可以在调试下面找到Digital Oscilloscope。
电路图链接 https://pan.baidu.com/s/1iq2g1Qflihsn56t53frpRQ?pwd=1025
