【Proteus仿真】51单片机+DAC0832+LM358放大电路波形发生器

已于 2024-08-30 16:50:05 修改
阅读量5k 收藏 21
点赞数 5
分类专栏： 51单片机+Proteus仿真实例开发指南 文章标签： proteus 51单片机
于 2022-02-12 15:26:55 首次发布
本文为Perseverance52博主原创文章，未经博主允许，不得转载！
本文链接：https://blog.csdn.net/weixin_42880082/article/details/122897111
版权
本文介绍了一个使用51单片机、DAC0832和LM358放大电路在Proteus中的波形发生器项目。通过按键KEY4进入步进设置，利用KEY2和KEY3调节步进值（0.1-10），设置后返回波形显示界面，后续频率调节将依据设定的步进值进行。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

【Proteus仿真】51单片机+DAC0832+LM358放大电路波形发生器

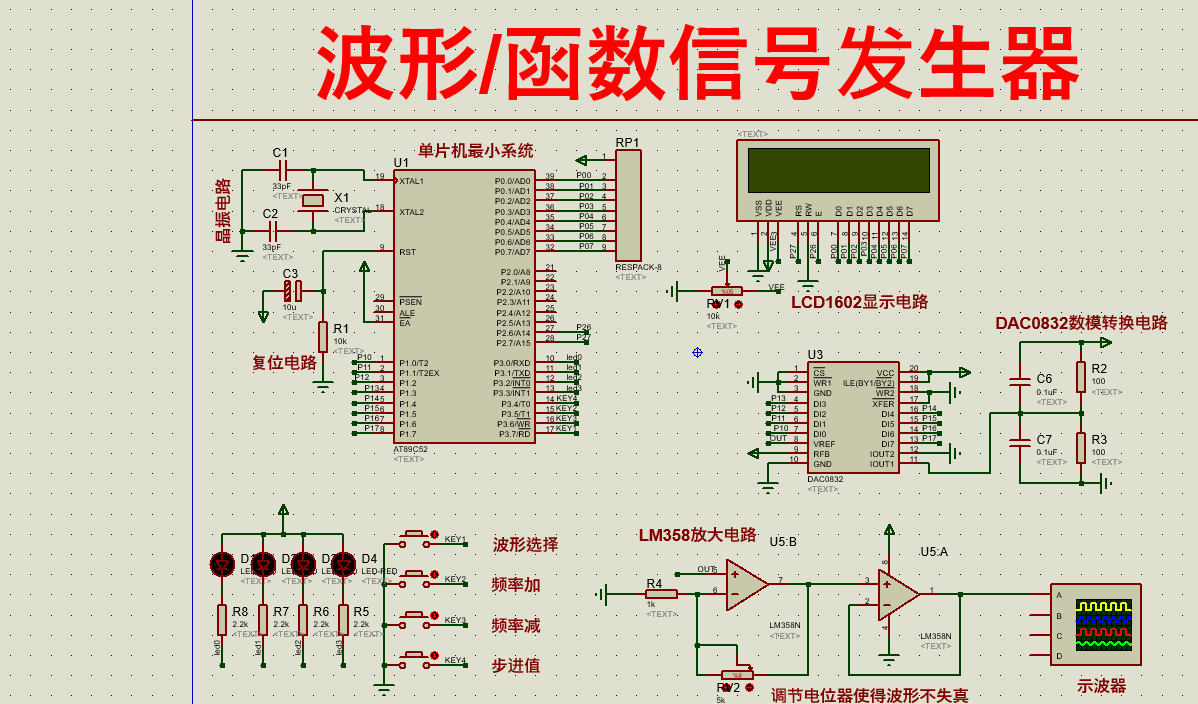

  • 🎞 Proteus仿真
    在这里插入图片描述

📗步进调节说明

按下键KEY4，进入步进设置，通过按键KEY2和KEY3调节步进值，步进范围0.1-10；设置好后，再按一次KEY4回到波形显示界面。此时调节频率将是安装最新设置的步进进行频率调节.振幅不可调。
  • 📄步骤：

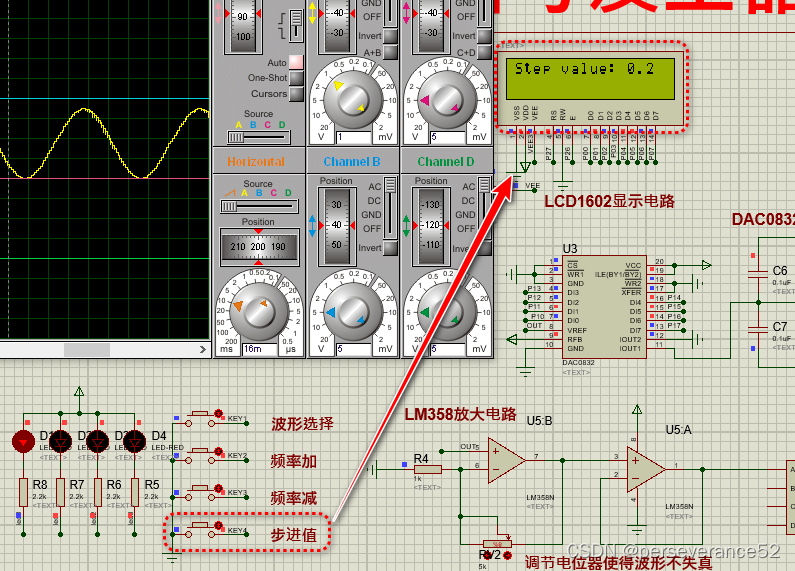

  • 🌿按下KEY4，进入步进设置界面：
    在这里插入图片描述
  • 🌿通过KEY2和
