Unity HexMap学习系列笔记之一用Mesh画一个正六边形

前言

断断续续的在catlikecoding.com上学习，一路到了Hexmap系列，决定从此开始记录一下学习心得。也在网上看到了很多大牛的翻译，大都是整篇整篇的翻译，而且纸上得来终觉浅，在此想把此系列教程，逐步分小篇幅边学习边记录学习过程中的心得

Hexmap系列最基础的开始就是画一个正六边形，因此作为系列学习入门，先从用Mesh画一个（仅仅是一个）正六边形说起

正六边形特性

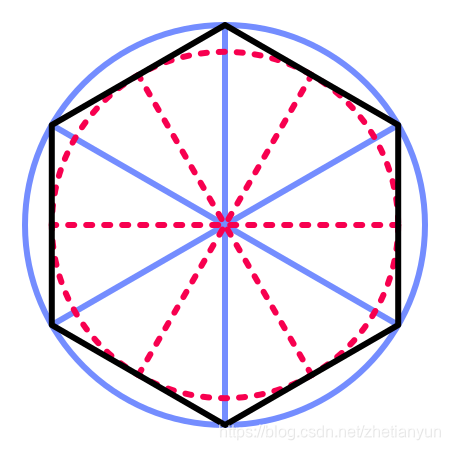

如上图正六边形，有一下特性：

1. 六条边长都相等，设边长为L
2. 中心连接六个顶点，组成六个等边三角形
3. 外接圆（图中蓝色圆）半径，也就是outerRadius等于六边形边长。
4. 内切圆（图中红色虚线圆）半径，也就是innerRadius，根据简单的三角勾股定理求得等于.

正六边形顶点坐标

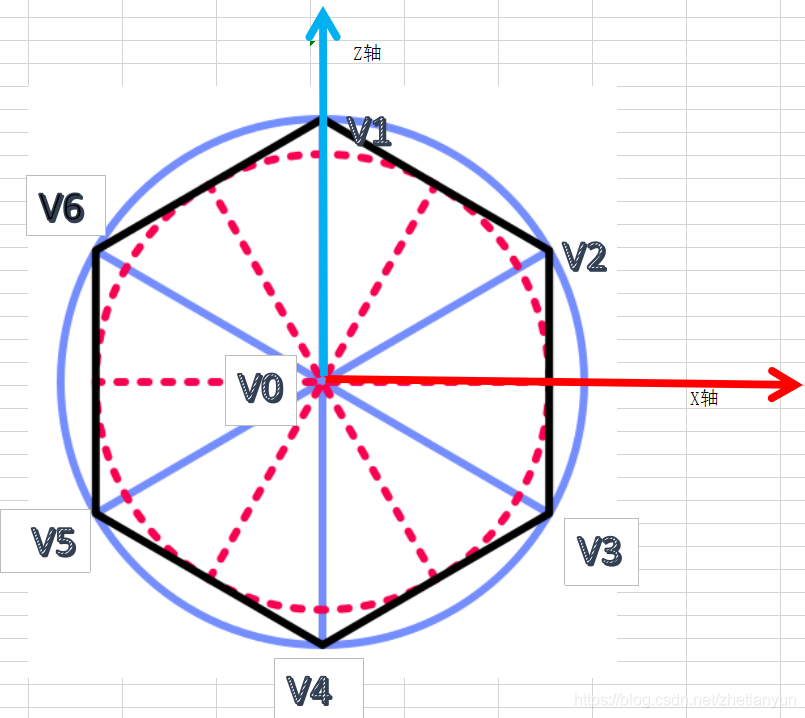

如图以正六边形顶点为原点，建立局部坐标系，因为最终六边形画在XZ平面，所以红色对应为unityX轴，蓝色为Z轴。Y轴坐标为0。坐标轴原点为V0，六个顶点顺时针分别命名为V1,V2,V3,V4,V5,V6。

则在此坐标系下，根据简单的计算（也就是直角三角形勾股定理这些）可以计算出每个顶点的坐标，如下：

 //正六边形外接圆半径，等于正六边形边长
    public const float outerRadius = 20;
    //正六边形内切圆半径，等于sqrt(3)*outerRaidus/2,其中sqrt(3)/2 = 0.866025404f
    public const float innerRadius = outerRadius * 0.866025404f;

    private   Vector3[] corners =
    {
        new Vector3(0,0,outerRadius),//V1
        new Vector3(innerRadius,0,0.5f*outerRadius),//V2
        new Vector3(innerRadius,0,-0.5f*outerRadius),//V3
        new Vector3(0,0,-outerRadius),//V4
        new Vector3(-innerRadius,0,-0.5f*outerRadius),//V5
        new Vector3(-innerRadius,0,0.5f*outerRadius),//V6

    };



开始画一个正六边形

创建一个MonoBehaviour脚本，命名为Hexgon，定义Mesh变量，和mesh需要的顶点和三角形数据信息

    Mesh HexagonMesh;
    private List<Vector3> vertices = new List<Vector3>();
    private List<int> triangles = new List<int>();

在Awake里完成相关初始化

private void Awake()
 {

        GameObject MeshSpwan = new GameObject("MeshSpwan");
        MeshSpwan.AddComponent<MeshFilter>();
        MeshSpwan.AddComponent<MeshRenderer>();

        HexagonMesh = MeshSpwan.GetComponent<MeshFilter>().mesh;
        HexagonMesh.Clear();



 }

对于自定义Mesh，如果想要画出想要的图形，需要计算出该mesh的顶点数据（也就是mesh里面的vertices数据）和mesh中对应的三角形数据（也就是顶点索引）

private void Triangulate()
    {
        //循环画出每一个三角形

        for (int i = 0; i < 6; i++)
        {
            AddRriangle(Vector3.zero, corners[i], corners[i + 1]);
        }
    }
    private void AddRriangle(Vector3 v1,Vector3 v2,Vector3 v3)
    {
        int verterIndex = vertices.Count;
        //三角形1顶点数据（V0,V1,V2)
        //三角形2顶点数据（V0,V2,V3)
        //三角形3顶点数据（V0,V3,V4）
        //三角形4顶点数据（V0,V4,V5）
        //三角形5顶点数据（V0,V5,V6）
        //三角形3顶点数据（V0,V6,V1）
        vertices.Add(v1);
        vertices.Add(v2);
        vertices.Add(v3);
        //第一个三角形对应的triangles索引在verterices的索引是（0,1,2）
        //第而个三角形对应的triangles索引在verterices的索引是（3,4,5）
        ///...
        triangles.Add(verterIndex);
        triangles.Add(verterIndex + 1);
        triangles.Add(verterIndex + 2);
    }

最终代码为

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class Hexagon : MonoBehaviour
{
    Mesh HexagonMesh;
    private List<Vector3> vertices = new List<Vector3>();
    private List<int> triangles = new List<int>();
    //正六边形外接圆半径，等于正六边形边长
    public const float outerRadius = 20;
    //正六边形内切圆半径，等于sqrt(3)*outerRaidus/2,其中sqrt(3)/2 = 0.866025404f
    public const float innerRadius = outerRadius * 0.866025404f;

    private   Vector3[] corners =
    {
        new Vector3(0,0,outerRadius),//V1
        new Vector3(innerRadius,0,0.5f*outerRadius),//V2
        new Vector3(innerRadius,0,-0.5f*outerRadius),//V3
        new Vector3(0,0,-outerRadius),//V4
        new Vector3(-innerRadius,0,-0.5f*outerRadius),//V5
        new Vector3(-innerRadius,0,0.5f*outerRadius),//V6
        new Vector3(0,0,outerRadius),//V1。形成一个闭环，组织mesh三角形数据的时候需要

    };
    private void Awake()
    {

        GameObject MeshSpwan = new GameObject("MeshSpwan");
        MeshSpwan.AddComponent<MeshFilter>();
        MeshSpwan.AddComponent<MeshRenderer>();

        HexagonMesh = MeshSpwan.GetComponent<MeshFilter>().mesh;
        HexagonMesh.Clear();



    }
    private void Start()
    {
        Triangulate();

        HexagonMesh.vertices = vertices.ToArray();
        HexagonMesh.triangles = triangles.ToArray();
    }

    private void Triangulate()
    {
        //循环画出每一个三角形

        for (int i = 0; i < 6; i++)
        {
            AddRriangle(Vector3.zero, corners[i], corners[i + 1]);
        }
    }
    private void AddRriangle(Vector3 v1,Vector3 v2,Vector3 v3)
    {
        int verterIndex = vertices.Count;
        //三角形1顶点数据（V0,V1,V2)
        //三角形2顶点数据（V0,V2,V3)
        //三角形3顶点数据（V0,V3,V4）
        //三角形4顶点数据（V0,V4,V5）
        //三角形5顶点数据（V0,V5,V6）
        //三角形3顶点数据（V0,V6,V1）
        vertices.Add(v1);
        vertices.Add(v2);
        vertices.Add(v3);
        //第一个三角形对应的triangles索引在verterices的索引是（0,1,2）
        //第而个三角形对应的triangles索引在verterices的索引是（3,4,5）
        ///...
        triangles.Add(verterIndex);
        triangles.Add(verterIndex + 1);
        triangles.Add(verterIndex + 2);
    }


}

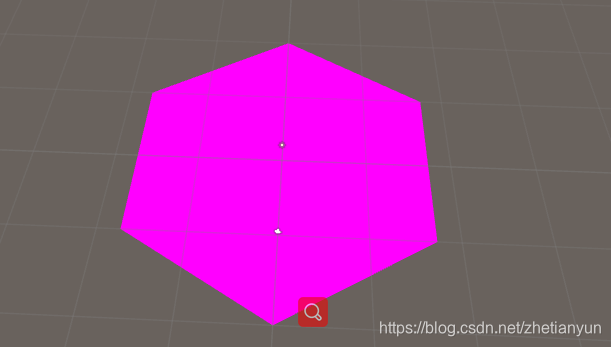

最后运行得出一个正六边形
