GE cPCI-5565PIORC 反射内存模块入门

本文档提供有关配置 GE cPCI-5565PIORC 反射内存模块以与 NI 硬件和软件配合使用的信息。有关 PMC-5565PIORC 子卡的详细硬件配置信息，请下载随附的 PMC-5565PIORC 用户手册。该卡适用于 NI VeriStand 和 LabVIEW，如需进一步支持，请联系

目录

使用 GE cPCI-5565PIORC 与 NI VeriStand

使用 GE cPCI-5565PIORC 与 LabVIEW 和 LabVIEW Real-Time 模块

其他资源

将 GE cPCI-5565PIORC 与 NI VeriStand 结合使用

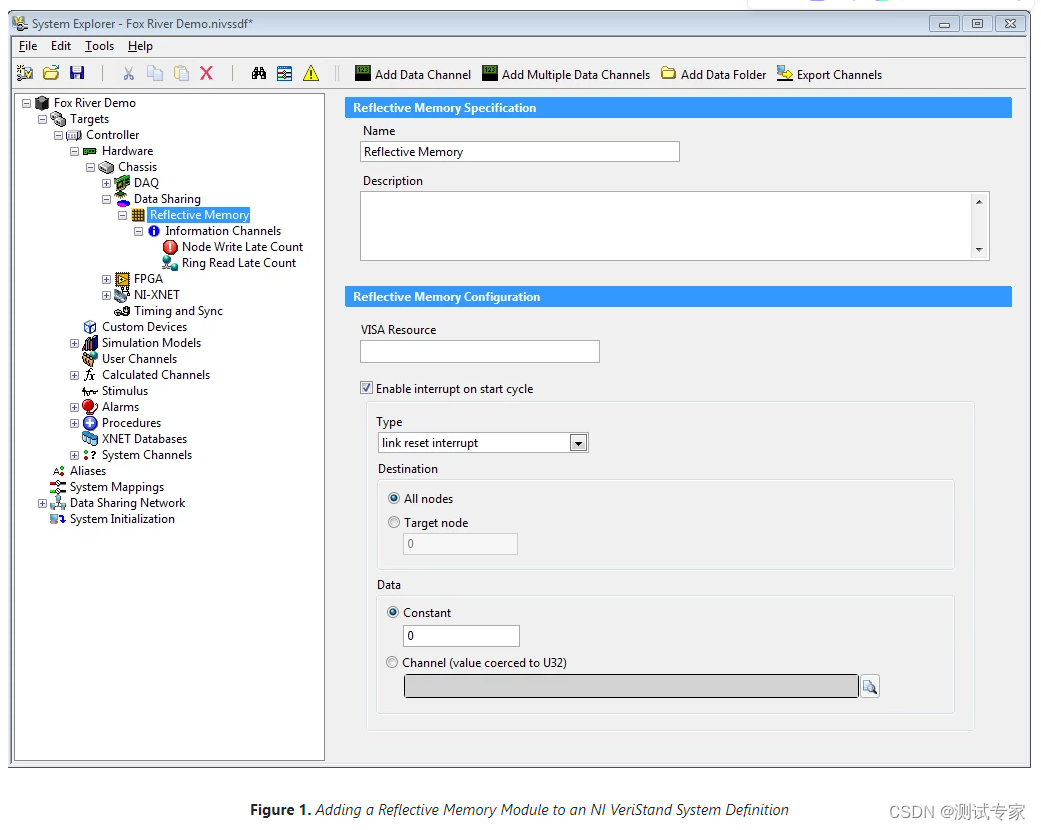

GE cPCI-5565PIORC 本身兼容 NI VeriStand 软件环境，用于配置实时测试应用程序。如果您不打算使用网络中断，现在可以使用反射内存模块。请参阅如何在 VeriStand 中设置反射内存通道。VeriStand 2020 R2 中添加了对 PXI Linux RT 的本机支持。一旦您将反射内存模块安装到 NI PXI/PXI Express 机箱的 PXI 或 PXI Express 混合插槽中，就无需进行额外的硬件配置即可使用它。您可以根据NI VeriStand帮助文档数据共享-NI VeriStand帮助将反射内存模块添加到NI VeriStand系统定义中。要了解有关将反射内存与 NI VeriStand 结合使用的更多信息，请转至使用 NI VeriStand 创建分布式系统。要在NI VeriStand引擎的启动周期上实现网络中断，您需要在反射内存mo上设置唯一的节点ID。

The list of required software to use GE cPCI-5565PIORC with LabVIEW is

• LabVIEW 2010 or later
• LabVIEW Real-Time 2010 or later (real-time deployment)
• NI-VISA 5.2 or later
• GE cPCI-5565PIORC Reflective Memory Module Instrument Driver (Not supported by NI)

安装仪器驱动程序软件 下载与您的 LabVIEW 环境兼容的驱动程序版本。

将文件解压到文件夹： <National Instruments>\LabVIEW xxxx\instr.lib\GE 5565 PIORC\

目录 <National Instruments>\LabVIEW xxxx\instr.lib\GE 5565 PIORC\Public 将包含两个不同的安装文件： GE5565PIORC_NetworkInterrupts .inf 和 GE5565_DMA_Interrupts.inf。

根据您的使用案例，仅选择这些 .inf 文件之一进行安装。目前，驱动程序实现一次仅支持一种类型的中断模式。选择是网络中断和 DMA 中断（有关它们之间差异的更多信息，请参阅什么是 DMA 和 IRQ 以及它们在 GPIB 中的用途）。网络中断模式仍然允许使用 DMA。在这种情况下，DMA完成操作的等待机制是轮询方法。

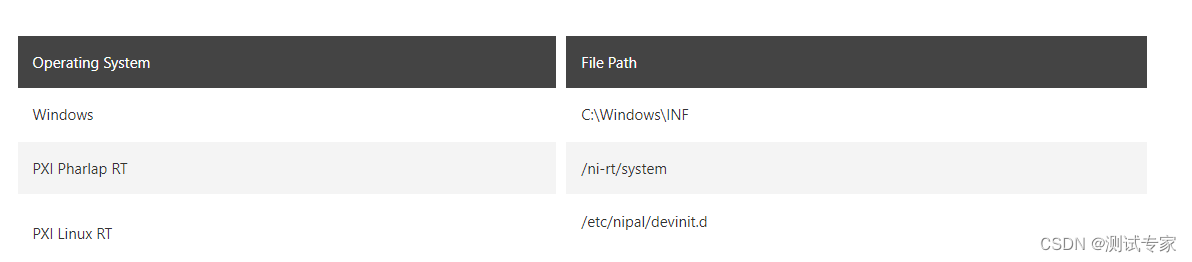

确定要使用的setup安装文件后，将文件内容应用到系统设置中，将文件复制到路径

警告：不要同时安装两个 .inf 文件。如果您将反射内存模块与实时操作系统一起使用，则必须删除当前使用的版本才能更改 .inf 文件。如果您在 Windows 计算机上使用该模块，则可以在 Windows 设备管理器中选择新的 .inf 文件。

配置GE cPCI-5565PIORC 硬件

如果您打算在不使用网络中断的情况下使用GE cPCI-5565PIORC，则不需要额外的硬件配置。您可以将反射内存模块安装到 PXI/PXI Express 机箱的 PXI 或 PXI Express 混合插槽中，并将其作为虚拟仪器软件架构 (VISA) 设备填充到 NIMeasurement & Automation Explorer (MAX) 中。然后，您可以在 LabVIEW 中使用 GE 5565PIORC 驱动程序的 VI 调色板与不同的反射内存模块进行通信。

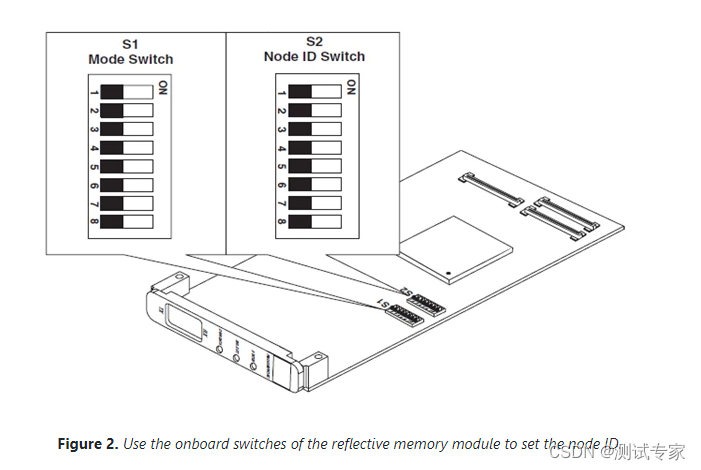

如果您要使用主板的网络中断功能，则反射内存网络上的每个反射内存模块都必须具有唯一的节点 ID。有关设置节点 ID 的更多信息，请参阅第 1 章：随附的 PMC-5565PIORC 用户手册的处理和安装。
