ARINC429-BD429使用遇到的问题

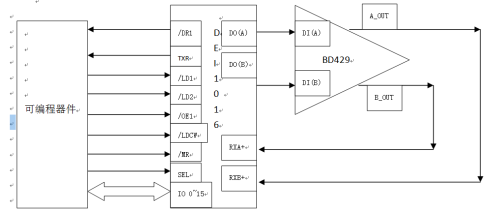

测试框图：

图中未画出/EN2，/DR2，RXB+,RXB-的连接，/EN2一直维持为高电平，/DR2、RXB+、RXB-悬空；

测试步骤：

• 系统上点;

• 可编程器件向DEI1016发送复位信号（/MR低电平持续400ns）

• 可编程器件向DEI1016发送控制信息  (/LDCW电平持续400ns,控制信息为0x0020)

• 可编程器件向DEI1016加载数据;字1 为0x0666,字2数据为0x5555或0xAAAA(0x5555和0xAAAA交替加载)，加载数据的频率为1Hz

• 当DR1为低电平时，可编程器件从DEI1016读取数据。

问题如下：当可编程器件从DEI1016成功读取几个数据以后，DR1会持续为低电平（即使已经没有向DEI1016写发送数据，且DEI1016已经没有再发送数据），DR1无法自动变为高电平；从芯片手册中得知，当从DEI1016完成读取Word1和Word2后，DR1会自动复位（变为高电平），实际情况与此不符，实际情况是DR1会持续为低电平，此时会认为DEI1016接受缓冲器一直存在有效数据，所以会一直做读取数据的动作。

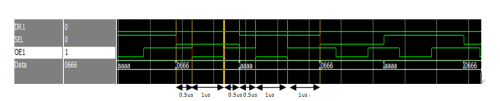

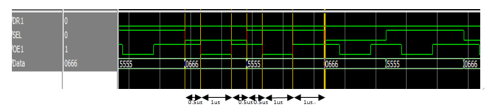

经过测试后发现SEL，/OE1，数据总线数据波形如下图1或图2所示（此时DEI1016和BD429已经没有发送数据）

解决步骤：

首先怀疑时程序出现了问题，但是经过仔细研究芯片手册的读写时序，发现程序设计出的读写时序完全符合芯片手册的要求；

然后怀疑是硬件电路设计的问题，但是检查原理图和硬件图很久，各种测试后认为没有问题；因为如果硬件或程序有问题的话，那么一次数据收发应该都不会成功的，实际情况时正常收发20多次数据后才出问题；此时整个人就懵逼了。

接下来我打算使出杀手锏，问度娘；但是这次度娘让我失望了，百度压根就没有此种问题的描述或解决办法，整个人已经心灰意冷，地球太残酷了！

然后我使出了终究杀招，寻求芯片厂家的技术支持；联系到中国区技术支持后将问题发送过去，在忐忑中等待了一天；得到的回复是他们也不知道为什么，没有解决办法；此时我绝望了

最后鄙人一狠心，将DEI1016所有未用到的引脚（其实也就只有/DR2,RXB+,RXB-）全都做了处理——/DR2上拉至高电平，RXB+、RXB-下拉至地；再做收发测试的时候居然成功了，此时鄙人整个人激动的快要盆骨涨裂了

问题原因：应为当时在进行硬件设计时只需要一路收发通道，设计选择DEI1016接收通道1进行数据接受；所以只是将DEI1016的/DR1引脚连接至可编程器件，/DR2未用（悬空）；当将DEI1016的/DR2上拉至高电平后，对接收通道1的数据读取动作后，/DR1能正常复位。至于为什么至今未明；

教训：以后用新器件的时候没有使用到的，不明确的的芯片引脚尽量还是做处理，该上拉的上拉，该下拉的下拉；

本文属原创，如引用请注明出处！
