不等宽柱形图集合了Excel图表中最重要的坐标轴设置及源数据隔行和错行设置，是Excel图表能力的集中展现

1、什么是不等宽柱形图？

不等宽柱状图 (Marimekko Chart)也称为「马赛克图」。

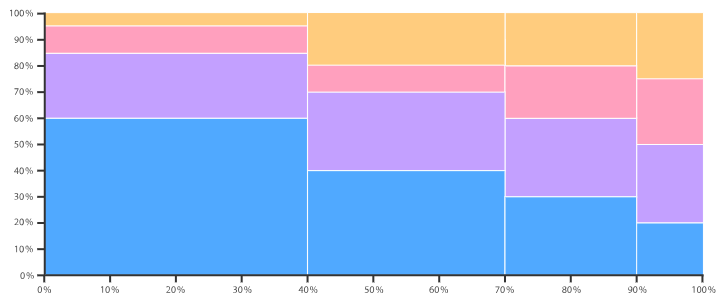

如下图就是不等宽柱形图。不等宽柱形图，顾名思义，本质是柱形图，只是柱形图柱子的宽度变得不再一致罢了（普通柱形图的柱子都一样宽度）。因为宽度不一致，所以不等宽柱形图具有普通柱形图没有的优势：那就是一张图可以展现两个不同方面的内容。例如，我们做收益成本分析时用不等宽柱形图，柱子的宽窄可以表示收益的多少，柱子的高矮可以表示成本的高低；

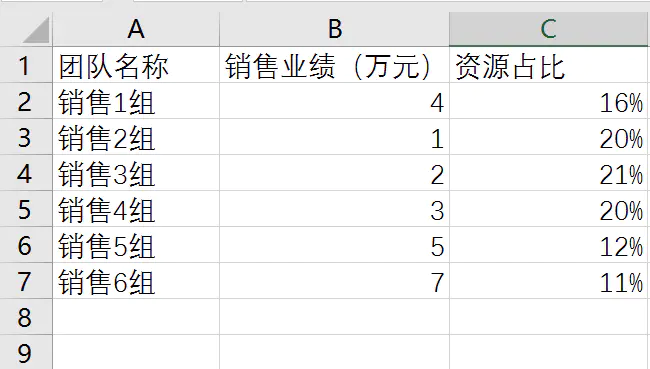

又比如做销售团队的业绩与资源分析时，柱子的高度可以展现资源占比的高低，而宽度则可以表示各团队的销售业绩。因此，不等宽柱形图的好处真的是显而易见，它可以轻轻松松帮助我们简单直观地比较两个不同信息，从而帮助我们发现问题和解决问题。看看下图就清楚了，柱子的宽度表示业绩而柱子的高度表示销售资源占比，我们可以轻而易举地发现销售2组占用资源很大但创造的销售业绩却垫底这个问题。在线课程 - 知识兔

除了高度以外，宽度同样代表一个指标，可以同时反映两个具有相关性的指标大小。

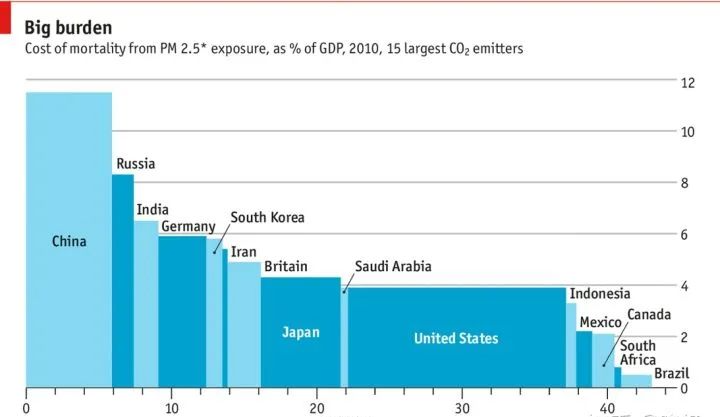

源自《经济学人》

2、制作思路解读

方法一：簇状柱形图，宽度用柱形图的数量表达，然后调整间隙宽度为0。即把横轴的总量看作是100%，制作有100个柱子的柱形图（根据总量而变），这100个柱子按每一个分类的比例进行分配，就可以模拟出不同宽度的柱子。但是这种方法你的横轴指标多大，就需要多少行的数据，操作性不强。如果我使用比例缩小，即把横轴指标中数据最小的作为“1”，其他的数据除以这个数据得到自己的值。但是考虑到这个比值无法保证是整数，对应到行数，所以数据会有失真。所以用柱形图的这种方法的局限性较大，不适合模板化、复用。

方法二：利用了面积图的日期刻度坐标轴，面积图会从梯形变成矩形。这个方法的最终效果最完整，可以调整每个系列的颜色，但是需要一定的数据准备，要求掌握offset、index函数。最后添加了散点图系列制作数据标签。

方法三：使用散点图和误差线，这个方法只要理解误差线的设计，就很简单。缺点是没有办法调整每个系列的颜色。
