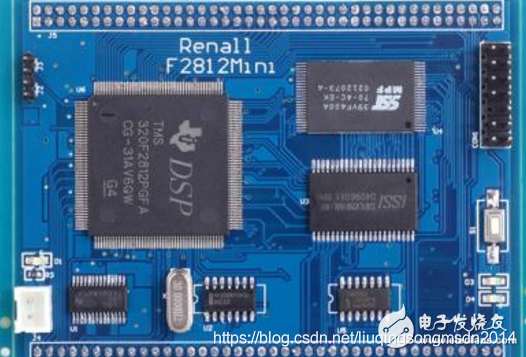

DSP2812
DSP2812是TI公司新推出的功能强大的TMS320F2812的32位定点DSP,是TMS320LF2407A的升级版本,最大的特点是速度比TMS320LF2407A有了质的飞跃,从最高40M跃升到TMS320F2812的150M,处理数据位数也从16位定点跃升到32位定点。最大的亮点是其拥有EVA、EVB事件管理器和配套的12位16通道的AD数据采集,使其对电机控制得心应手。再加上丰富的外设接口,如CAN、SCI等,在工控领域占有不少份额。
在这里插入图片描述
DSP2812的特点
  TMS320F2812是基于代码兼容的C28x内核的新型高性能32位定点数字信号处理器,其代码与F24x/LF240x系列DSP代码及部分功能相兼容,C28x内核的指令执行周期达到了6.67ns,最高运行频率可以达到150MHz,保证了控制系统有足够的运算能力。此外,F2812集成有许多外设,提供了整套的片上系统,从降低了系统成本,实现更简单、高效的控制。其片上外设主要包括2×8路12位ADC(最快80ns转换时间),2路SCI,1路SPI,1路McBSP,1路eCAN接口等,并带有两个事件管理模块(EVA、EVB),分别包括6路PWM/CMP,2路QEP,3路CAP,2路16位定时器(或TxPWM/TxCMP)。另外,该器件还有3个独立的32位CPU定时器,以及多达56个独立编程的GPIO引脚。由此可见,F2812在具备数字信号处理器卓越的数据处理能力的同时,又具有适于控制的片内外设及接口,可广泛应用于各种高性能的系统控制中。F2812不同于F24xx系列DSP,它采用统一编址方式。芯片内部有18K的SARAM,包括MO、M1、L0、L1、H0共5个存储块。各存储块保持独立,可以在同一机器周期对不同的RAM块进行访问,从而减少流水线时延。而且F2812内部有128K字的FLASH,地址空间3D8000h~3F7FFFh,适用于低功耗、高性能的控制系统。此外F2812提供了外部存储器扩展接口(XINTF),方便进行系统扩展,其寻址空间可以达到1MB。F2812有多种上电引导方式可供选择,可以通过设置GPIOF4、GPIOF12、GPIOF3、GPIOF2的不同状态进行DSP上电时的程序引导控制。

什么是DSP28335
  28335型数字信号处理器TI公司的一款TMS320C28X系列浮点DSP控制器。与以往的定点DSP相比,该器件的精度高,成本低, 功耗小,性能高,外设集成度高,数据以及程序存储量大,A/D转换更精确快速等。
在这里插入图片描述
DSP28335的特点
  TMS320F28335具有150MHz的高速处理能力,具备32位浮 点处理单元,6个DMA通道支持ADC、McBSP和 EMIF,有多达18路的PWM输出,其中有6路为TI特有的更高精度的PWM输出 (HRPWM),12位16通道ADC。得益于其浮点运算单元,用户可快速编写控制算法而无需在处理小数操作上耗费过多的时间和精力,与前代DSP相比,平均性能提高50%,并与定点C28x控制器软件兼容,从而简化软件开发, 缩短开发周期,降低开发成本。

dsp2812与dsp28335的区别
  TMS320F28335数字信号处理器是TI公司最新推出的32位浮点DSP控制器。与TMS320F2812定点DSP相比,TMS320F28335增加了单精度浮点运算单元(FPU)和高精度PWM,且Flash增加了一倍(256K×16Bit),同时增加了DMA功能,可将ADC转换结果直接存入DSP的任一存储空间。此外,它还增加了CAN通讯模块、SCI接口和SPI接口。TMS320F28355的主频最高为150MHz,同时具有外部存储扩展接口、看门狗、三个定时器、18个PWM输出和16通道的12位AD转换器。

F28335拥有类似2812的XINTF(External Interface外部接口),但其功能更为强大,是16/32位数据位宽可配置,DMA可控制的。在系统设计时,可以通过该接口很方便地扩展片外存储器和其他外设,独立设置它们的控制时这对于现在电力电子变流装置的控制十分重要。因为片上外设往往并不能满足系统全部的控制要求,这就需要系统具有良好的可扩展性。F28335的可扩展性相比F2808上了一个台阶。

28335和2812同属C2000系列,最大不同是28335硬件支持浮点运算,处理浮点数性能优越。同时PWM、eCAP、eQEP尤其是PWM每一路都可以单独控制。最主要的是定浮点,283XX或者2803X都是浮点芯片,28XX都是定点的,其他的功能模块总线什么的C2000大同小异,连寄存器配置都差不多。
