常用4线风扇接口定义

常用4线风扇接口定义

4根线分别是GND、VCC、FG、PWM。 位置可能不同。 FG是转速信号，用于CPU侦测转速。转速=频率*30（4极风扇）。 PWM通过方波占空比控制转速。PWM接地–最低转速，PWM不接最高转速。频率25KHZ。一般Duty 0%-20%转速是相同的。可以用函数信号发生器提供信号测试Duty–转速曲线。 MCU可以控制PWM控制转速。可以通过FG做闭环控制。 注意接口都是开集电极输出，需要上拉电阻。

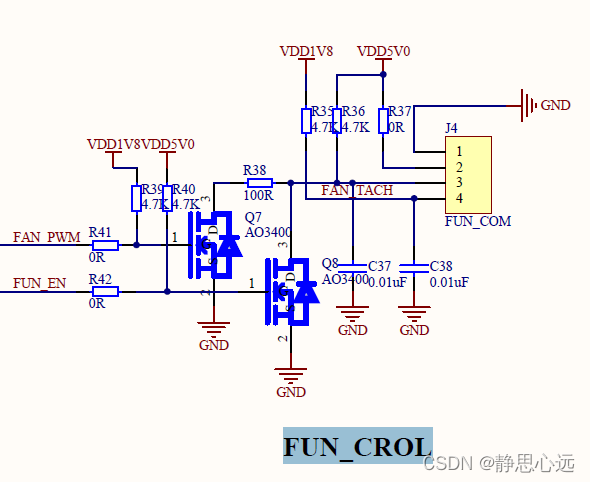

在这里插入图片描述

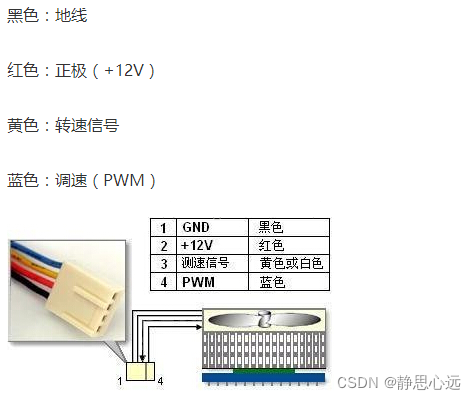

在这里插入图片描述

reference
