前言

       这篇依然是科普篇

       5g大规模mimo是一个相当复杂的问题话题。涉及的技术很多，让大多数人都很困惑

       我相信国内大部分射频的工程师,或者MODEM 工程师都不知道发生了什么,这更像是一个术语。我们一直在使用,但很多时候我们不知道它是如何工作的。

       我们不知道它带来了什么，是什么复杂性，所以今天我要做的是，我将涵盖

将解释什么是大规模mimo，我将介绍实际情况 它的理论之外的其他方面，所以在经历了这个之后

应该知道什么是大规模mimo。什么是波束形成以及它如何带来所有收益，让我们

我们的5g和大规模mimo的开始变得简单。

---

一  mimo

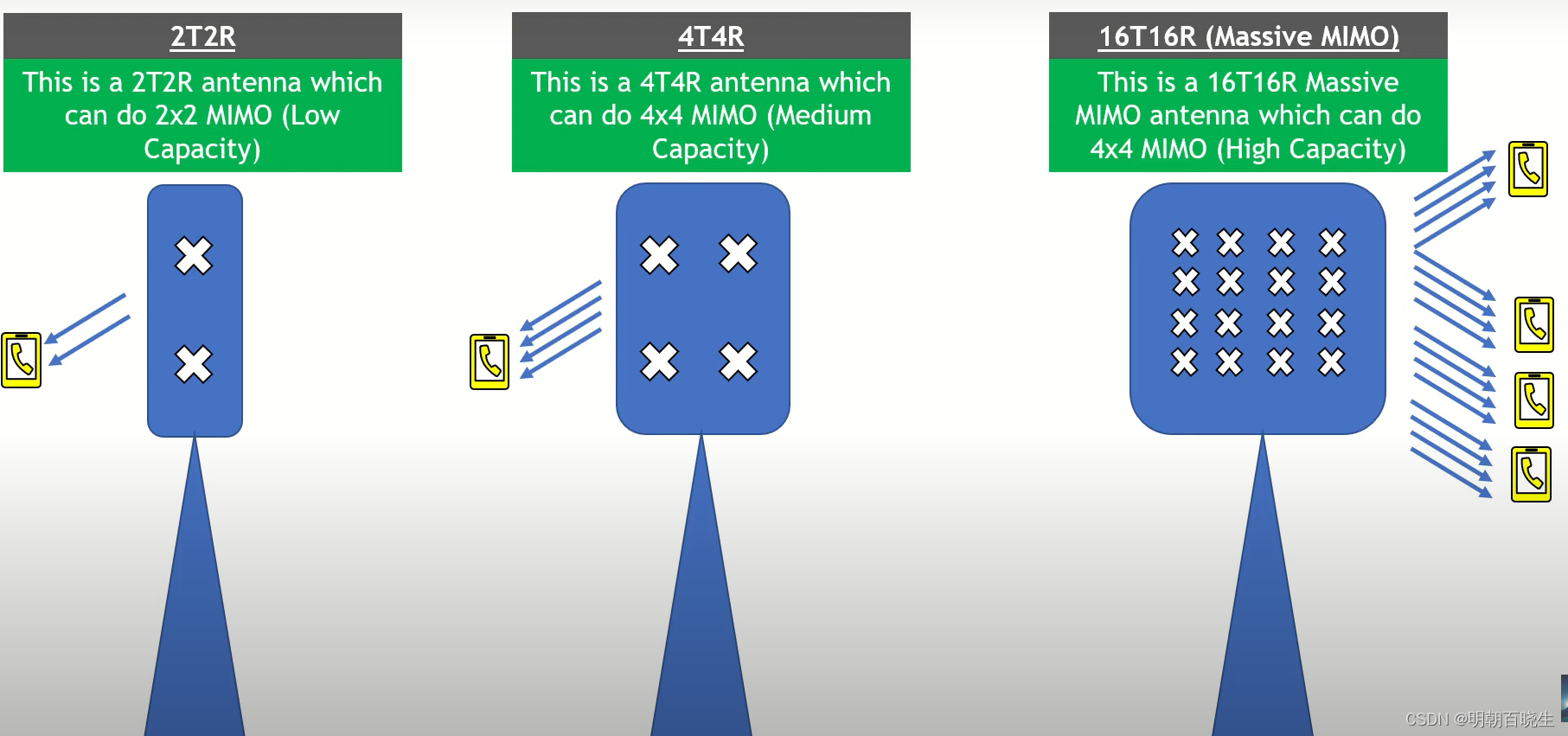

如上图：

 2T2R:

        2根天线发送,2根天线接受，

        mimo -layers =2

        如果单天线的速率为75mbs,则 采用2T2R 速率为75*2=150mbs

        应用场景：

           郊区，农村人口不是很稠密的地方

   4T4R:

         4根天线发送,4根天线接受

          mimo-layers =4

          如果单天线的速率为75mbs,则 采用2T2R 速率为75*4=300mbs

          应用场景：

             城市

  16T16R:

      基站侧 16根天线发送,16根天线接受

      但是UE 最大依然是4*4

      所以UE 最大的速率依然是75*4=300mbs

    这种也叫massive -mimo ,现在可以做到32*32 ，64*64 128*128

    最早的WIFI里面出现过SU-MIMO ,比如有多个用户连接一个WIFI,

只有一个WIFI 能使用MIMO 技术

     应用场景：

       高楼密集的场景，体育馆 等场景.

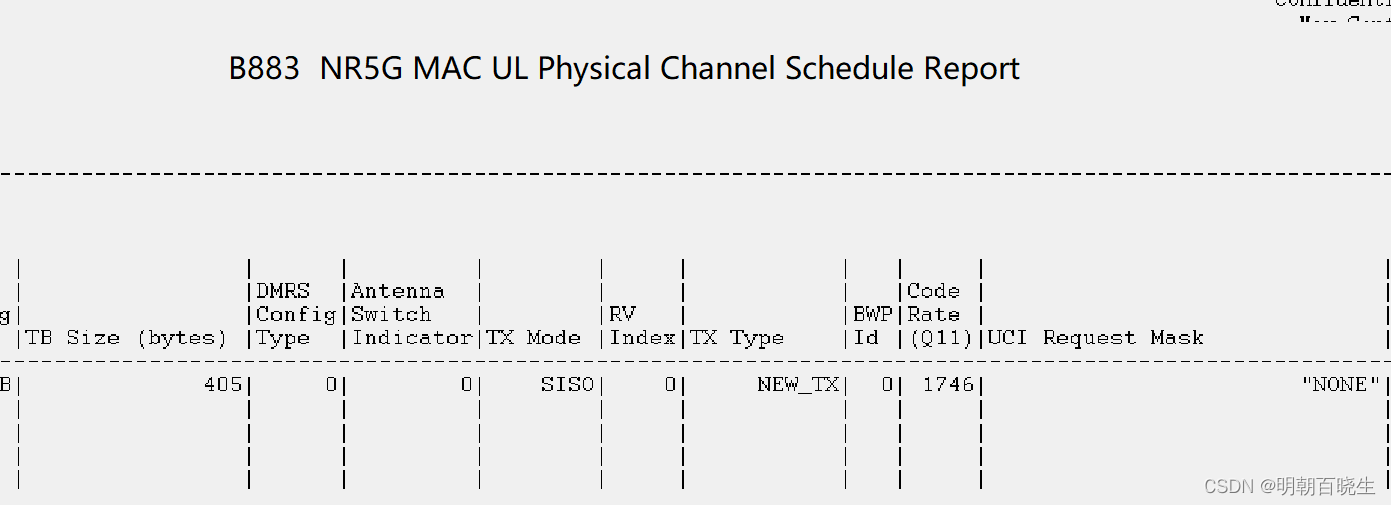

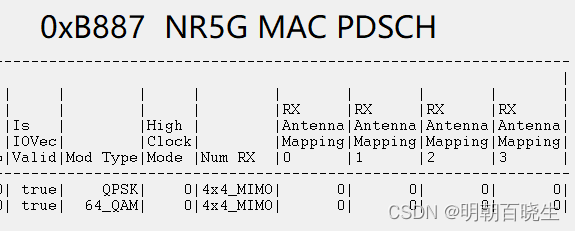

   基站可以通过日志看到现在是否使用MIMO

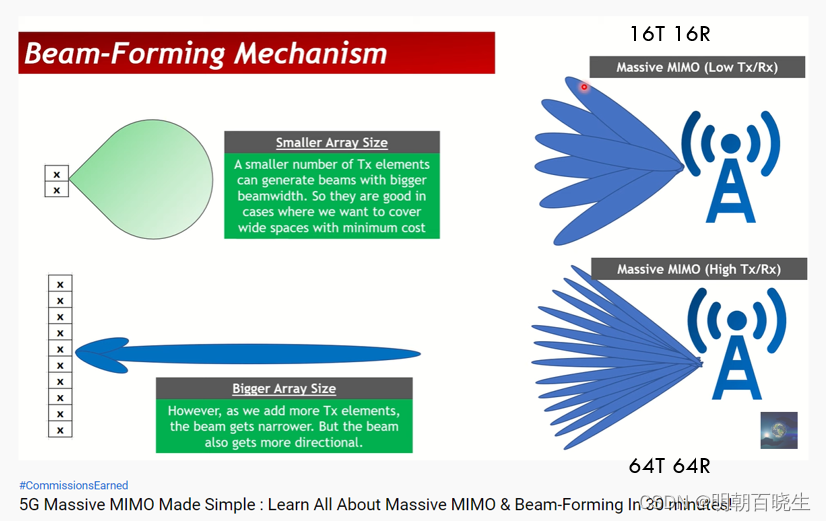

二  Beam - Forming 机制



   Tx天线 越小 覆盖范围越广

    当Tx 天线增多， 波束变窄，方向性越来越好。

2.1 波束形成增益

  提高了覆盖范围，因为基站可以控制指定方向的波束，提高了 SINR ，导致

MCS 调制方式更高，提高了吞吐量。

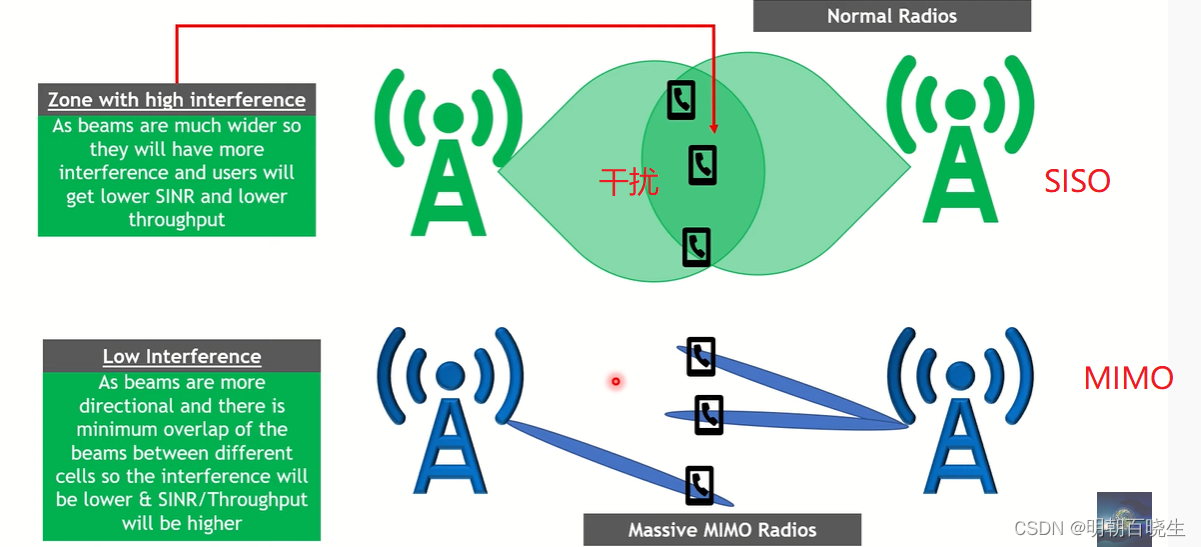

  如下图：

    传统的方式，SISO,2T2R 等方式，手机可能处于相邻基站的同频干扰

采用Massive MIMO 方式，beam 方向性更好，干扰就消失了，CQI更高，

网络根据终端上报的CQI等信息分配更高的MCS调制方式，提高了吞吐量。



---

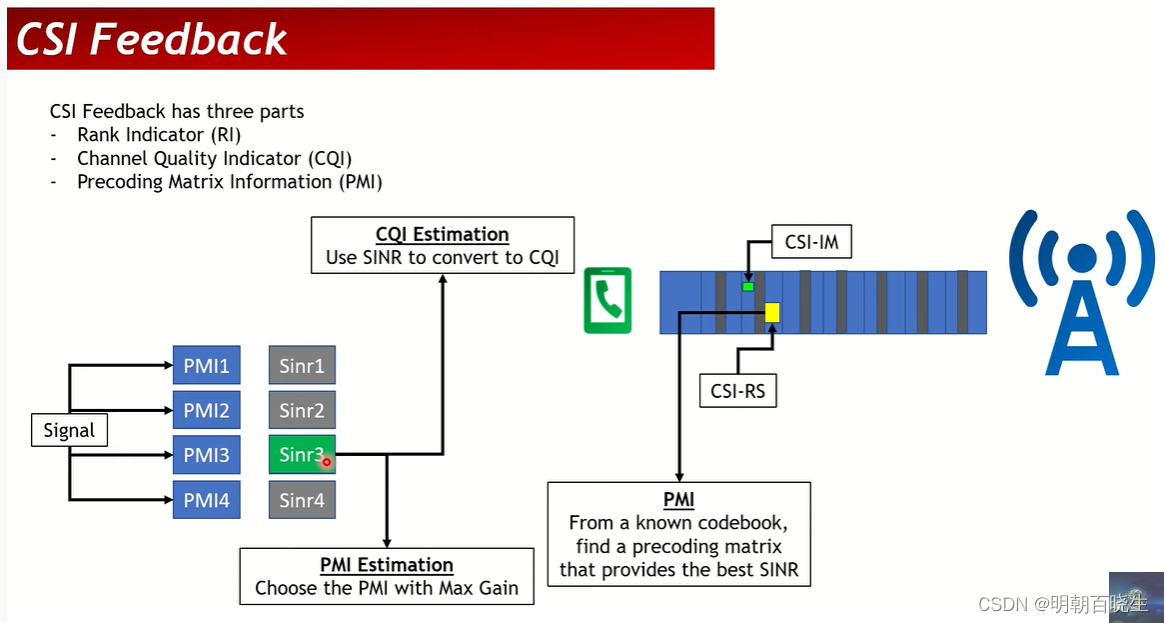

三  CSI  Feedback

 CSI-RS: Channel state information reference singals

 CSI-IM:  channel state information  interfence singals

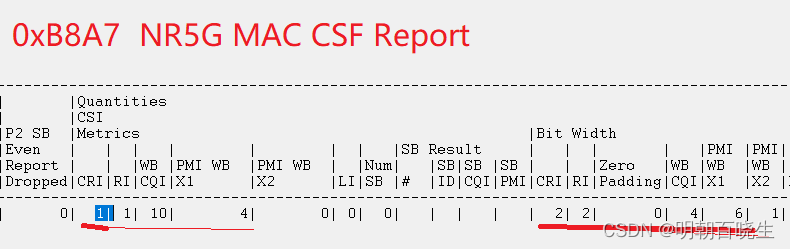

 CSI 上报CSI 给基站，主要包括三个部分

    RI, CQI, PMI,最重要的是PMI

   其中CQI 是通过SINR 转换过去的。

  PMI 决定了在那个波束上发送数据。

CRI: CSI-RS Resource Indicatior，信道测量时，如果一个CSI-RS Resource Set包含多个Resource，UE会选取信道质量最好的，通过CRI上报给基站。一般对应的场景是：波束扫描时，UE测量对应不同方向波束的CSI-RS，然后上报信道质量最好的波束上报给基站

RI: Rank Indicator, 也就是信道矩阵的秩，对应能够传输MIMO的层数。

PMI: Precoding Matrix Indicator, 对应预编码的码本序号(Codebook index), 结合对应层数(由RI指示)来决定使用什么预编码矩阵，比如下表(38.214 - Table 5.2.2.2.1-1):

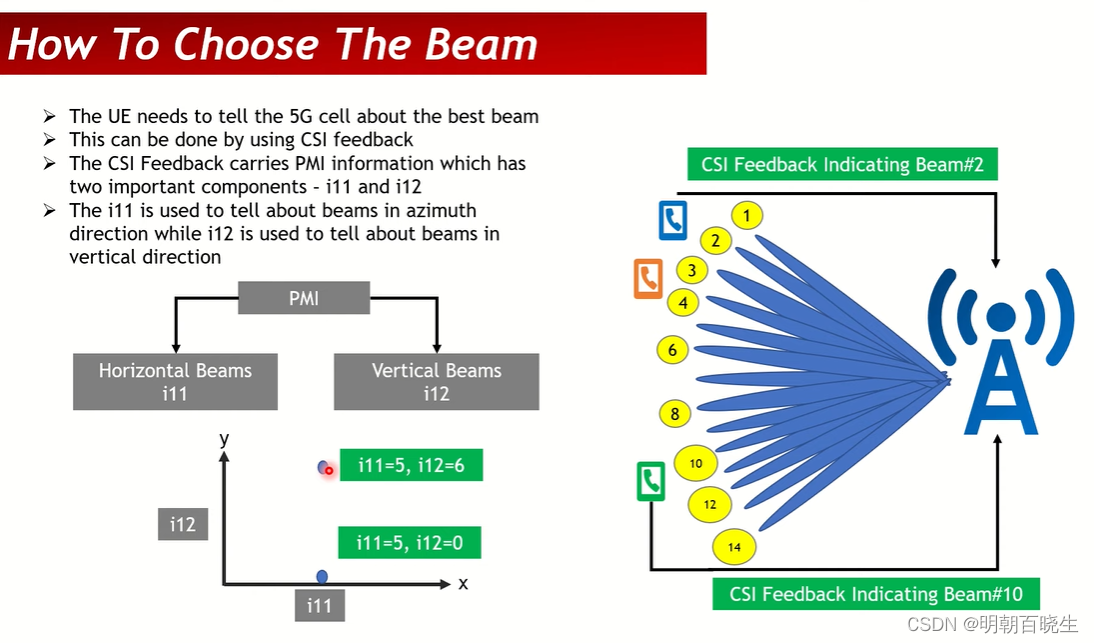

四  如何选择beam

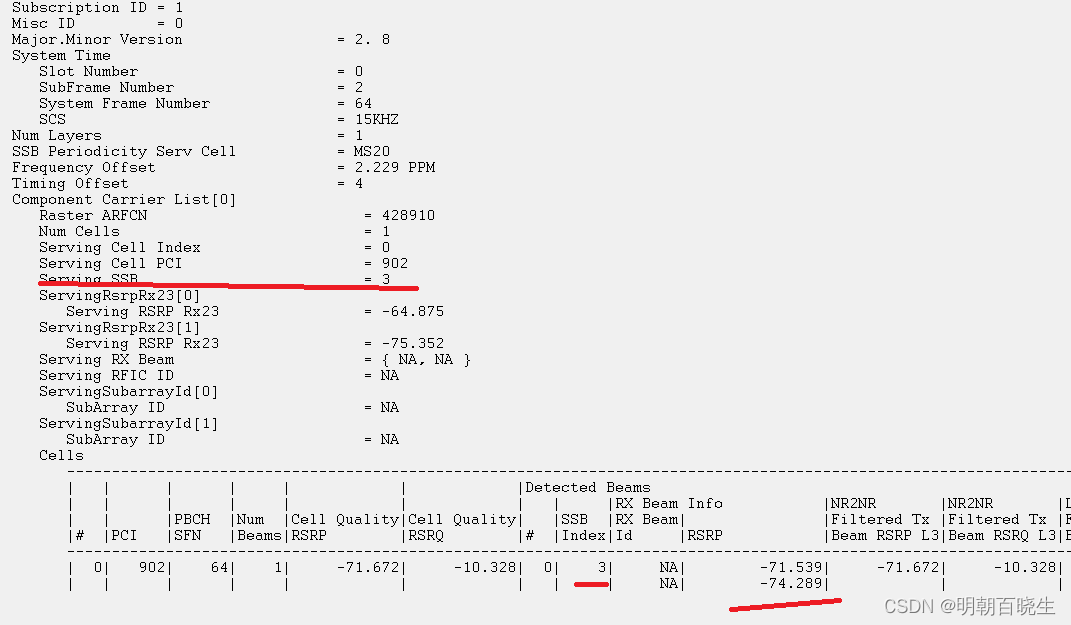

    终端通过CSI 反馈，告诉基站最好的beam。基站则在UE 指定的方向上发送数据

   其中PMI 消息，包括i11,i12,

     i11 水平坐标：

    i12 是垂直坐标：

   用户在地面上i12=0

    用户在楼上i12，比如上图6

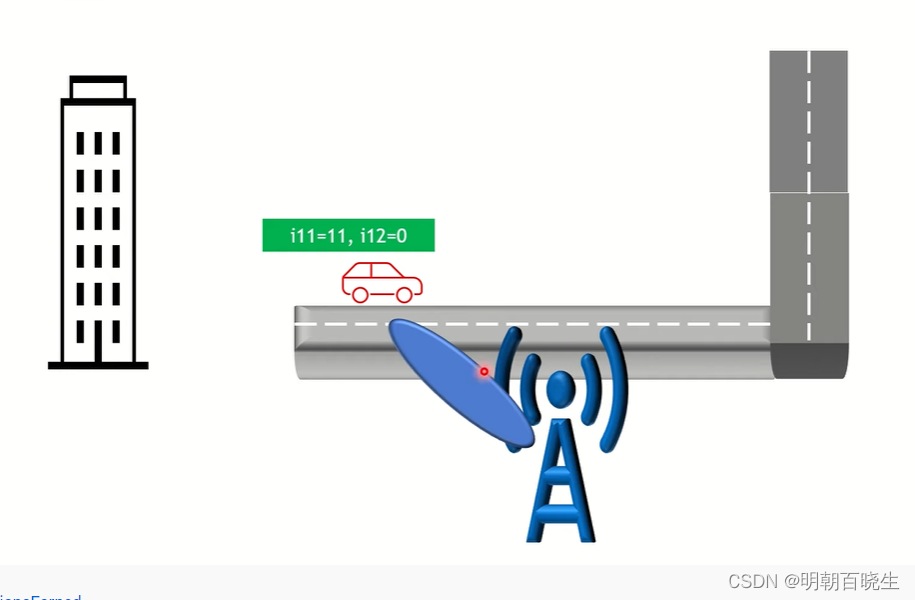

  4.1   地面移动

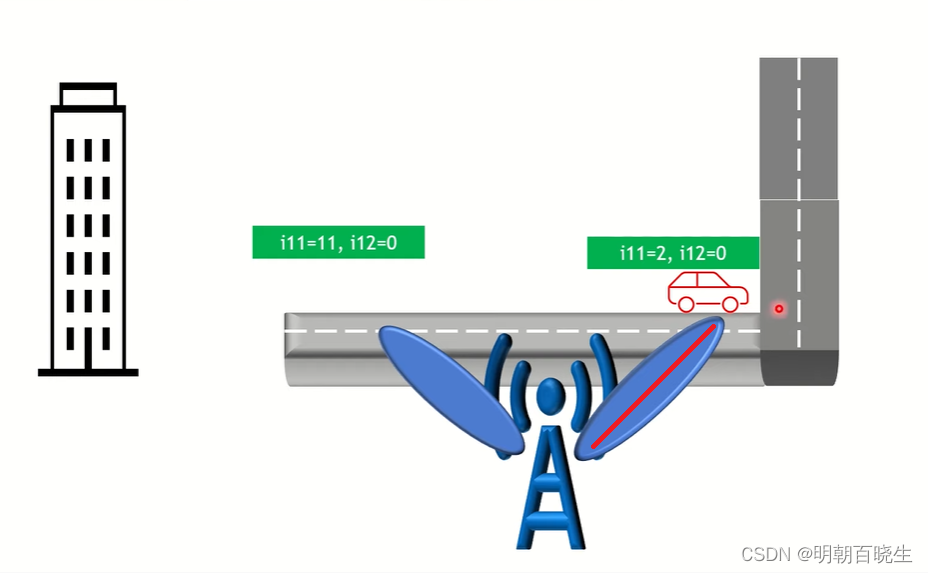

  从 移动到

 从  移动到

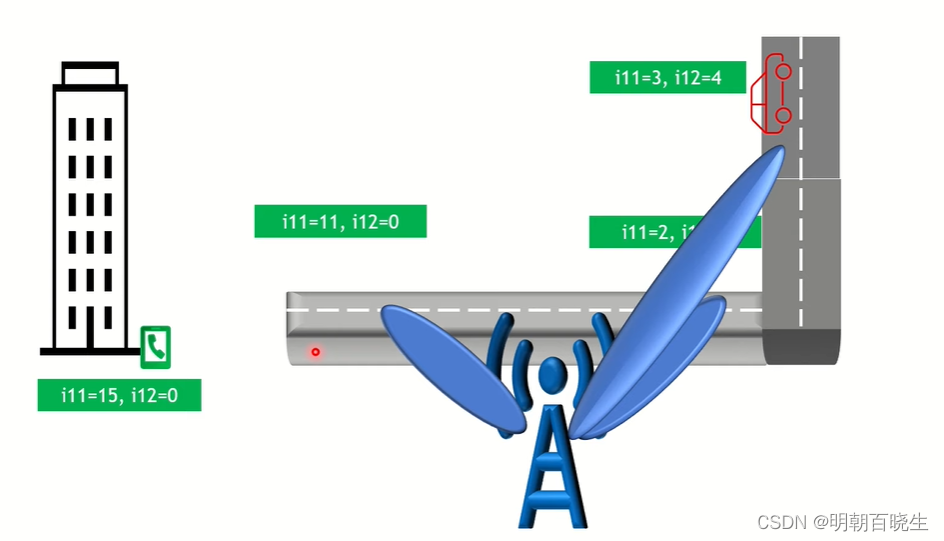

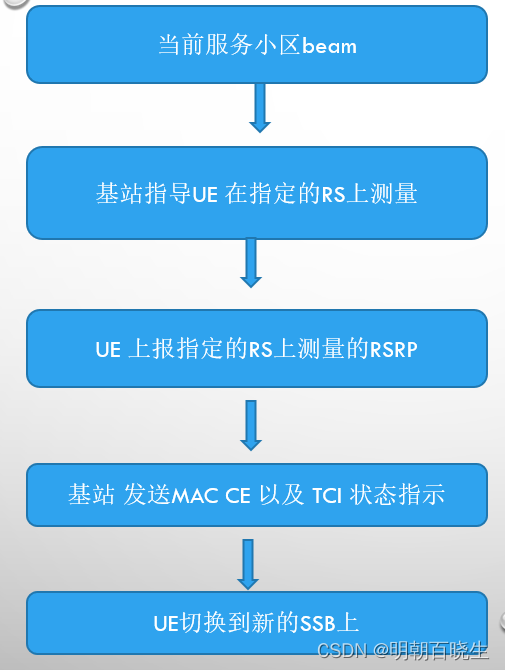

其它基站的beam

---

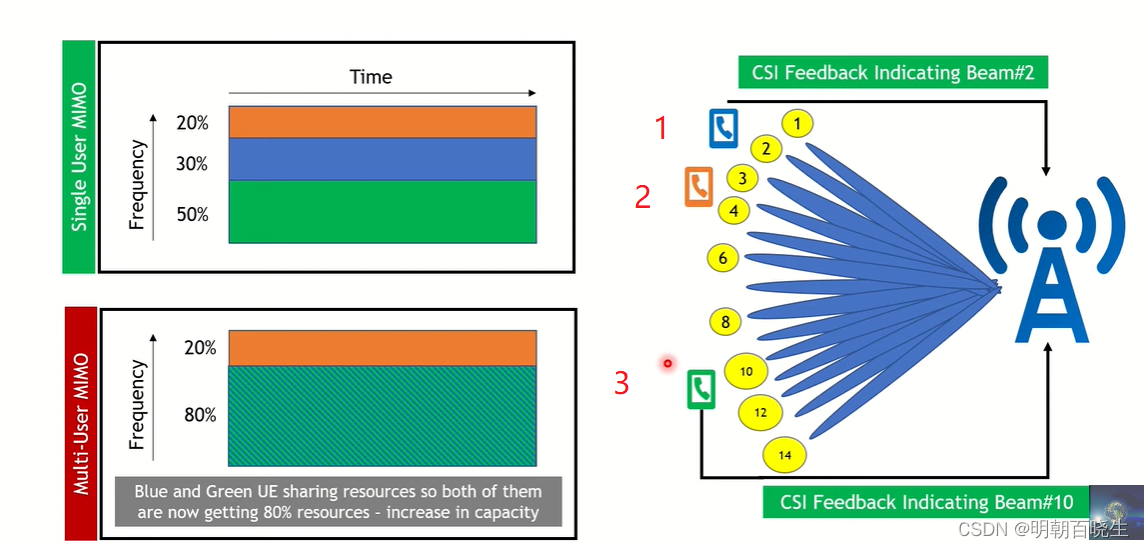

五  Multi-user MIMO



         比如带宽只要100M情况下，有3个终端

         SU-MIMO ，只有一个能用到MIMO 技术，其它的都使用SISO

         吞吐量分别为50M,30M,20M

        Multi-user MIMO:

               用户2-3 都使用MIMO ，原因是因为两个间隔较远，beam之间不会产生干扰，

         用户2,3 吞吐量都能达到80M,用户1只有20M, 如果用户1和2 都采样MIMO,

beam 之间可能会产生干扰， 但是随着通讯技术发展，采用特高频信号,方向性更好，用户1 也可以采用Beam 技术。
