CEPH概念

Ceph是一个可靠地、自动重均衡、自动恢复的分布式存储系统，可以将Ceph分为三大块，分别是对象存储、块设备存储和文件系统服务。由于Ceph的良好设计，采用了CRUSH算法、HASH环等方法，使得它不存在传统的单点故障的问题，且随着规模的扩大性能并不会受到影响。

CEPH架构

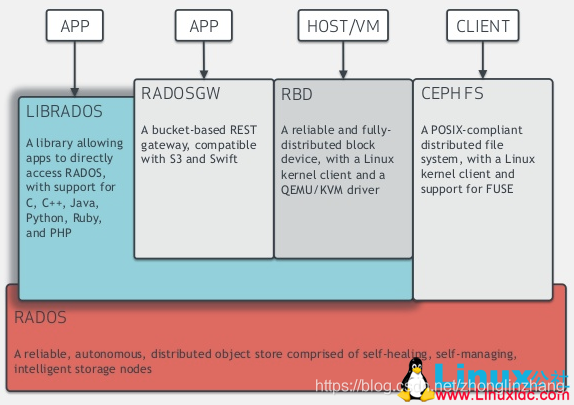

经典的Ceph模块架构图

RBD： RADOS block device，提供的块设备服务。
RGW：RADOS gateway，对外提供的对象存储服务，接口与S3和Swift兼容
CephFS：Ceph File System，对外提供的文件系统服务
RADOS：Reliable Autonomic Distributed Object Store，实现数据分配、Failover等集群操作
Libradio：RADOS库

CEPH核心组件

Monitor：

集群需要多个Monitor组成的小集群，它们通过Paxos同步数据，用来保存OSD的元数据

负责监视Ceph集群，维护Ceph集群的健康状态，同时维护着Ceph集群中的各种Map图，比如OSD Map、Monitor Map、PG Map和CRUSH Map，这些Map统称为Cluster Map，Cluster Map是RADOS的关键数据结构，管理集群中的所有成员、关系、属性等信息以及数据的分发，比如当用户需要存储数据到Ceph集群时，OSD需要先通过Monitor获取最新的Map图，然后根据Map图和object id等计算出数据最终存储的位置

OSD

Object Storage Device，存储数据、复制数据、平衡数据、恢复数据等，与其它OSD间进行心跳检查等，并将一些变化情况上报给Ceph Monitor。一般情况下一块硬盘对应一个OSD，由OSD来对硬盘存储进行管理，当然一个分区也可以成为一个OSD。

MDS

Ceph MetaData Server，主要保存的文件系统服务的元数据，但对象存储和块存储设备是不需要使用该服务的。

PG状态表

Placement Grouops，是一个逻辑的概念，一个PG包含多个OSD。引入PG这一层其实是为了更好的分配数据和定位数据。

状态	描述
Activating	Peering已经完成，PG正在等待所有PG实例同步并固化Peering的结果(Info、Log等)
Active	活跃态。PG可以正常处理来自客户端的读写请求
Backfilling	正在后台填充态。 backfill是recovery的一种特殊场景，指peering完成后，如果基于当前权威日志无法对Up Set当中的某些PG实例实施增量同步(例如承载这些PG实例的OSD离线太久，或者是新的OSD加入集群导致的PG实例整体迁移) 则通过完全拷贝当前Primary所有对象的方式进行全量同步
Backfill-toofull	某个需要被Backfill的PG实例，其所在的OSD可用空间不足，Backfill流程当前被挂起
Backfill-wait	等待Backfill 资源预留
Clean	干净态。PG当前不存在待修复的对象， Acting Set和Up Set内容一致，并且大小等于存储池的副本数
Creating	PG正在被创建
Deep	PG正在或者即将进行对象一致性扫描清洗
Degraded	降级状态。Peering完成后，PG检测到任意一个PG实例存在不一致(需要被同步/修复)的对象，或者当前ActingSet 小于存储池副本数
Down	Peering过程中，PG检测到某个不能被跳过的Interval中(例如该Interval期间，PG完成了Peering，并且成功切换至Active状态，从而有可能正常处理了来自客户端的读写请求),当前剩余在线的OSD不足以完成数据修复
Incomplete	Peering过程中，由于 a. 无非选出权威日志 b. 通过choose_acting选出的Acting Set后续不足以完成数据修复，导致Peering无非正常完成
Inconsistent	不一致态。集群清理和深度清理后检测到PG中的对象在副本存在不一致，例如对象的文件大小不一致或Recovery结束后一个对象的副本丢失
Peered	Peering已经完成，但是PG当前ActingSet规模小于存储池规定的最小副本数(min_size)
Peering	正在同步态。PG正在执行同步处理
Recovering	正在恢复态。集群正在执行迁移或同步对象和他们的副本
Recovering-wait	等待Recovery资源预留
Remapped	重新映射态。PG活动集任何的一个改变，数据发生从老活动集到新活动集的迁移。在迁移期间还是用老的活动集中的主OSD处理客户端请求，一旦迁移完成新活动集中的主OSD开始处理
Repair	PG在执行Scrub过程中，如果发现存在不一致的对象，并且能够修复，则自动进行修复状态
Scrubbing	PG正在或者即将进行对象一致性扫描
Unactive	非活跃态，PG不能处理读写请求
Unclean	非干净态，PG不能从上一个失败中恢复
Stale	未刷新态。PG状态没有被任何OSD更新，这说明所有存储这个PG的OSD可能挂掉, 或者Mon没有检测到Primary统计信息(网络抖动)
Undersized	PG当前Acting Set小于存储池副本数
