前言

介绍信噪比极限和如何计算接收灵敏度。
参考资料：《LoRa信噪比和接收灵敏度》

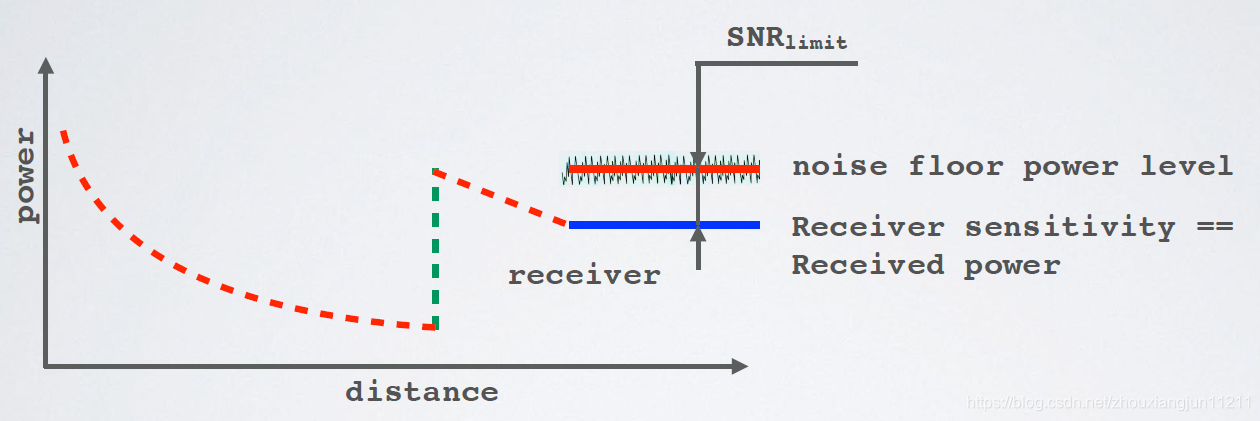

信噪比极限，也可以理解为最小解调信噪比。即，接收机能够成功解调信号的最小信噪比，低于这个信噪比接收机将无法解调。
在这里插入图片描述

SF增加“1”， ${SNR}_{limit}-2.5dB$

$10\times log_{10}(BW)+NF+SNR_{limit}$

接收灵敏度单位dBm，BW单位是Hz，接收机噪声系数（NF）单位是dB，且NF只受硬件性能影响。SX1272和SX1276的NF=6dB

$SF = 7:SNR_{limit}=-7.5dB$
$10\times log_{10}{125000} + 6 - 7.5 = -125 dBm$

$SF = 8:SNR_{limit}=-10dB$
$10\times log_{10}{125000} + 6 -10 = -127dBm$

$SF = 9:SNR_{limit}=-12.5dB$
$10\times log_{10}{125000} + 6 -12.5 = -130dBm$

$SF = 10:SNR_{limit}=-15dB$
$10\times log_{10}{125000} + 6 -15 = -132dBm$

$SF = 11:SNR_{limit}=-17.5dB$
$10\times log_{10}{125000} + 6 -17.5 = -135dBm$

$SF = 12:SNR_{limit}=-20dB$
$10\times log_{10}{125000} + 6 -20 = -137dBm$

在这里插入图片描述
