起因

其实2年以前，我就在首富家买过《无线电与电视》杂志创刊50周年纪念版耳机放大器（以下简称“纪念版耳放”）的diy套件，然后diy了一套，并根据《无线电与电视》2008年12期的文章进行了摩机。但是之后试听发现有底噪（类似收音机的声音，耳放变收音机了吗？），虽然声音不错，但是底噪我不能忍，所以咸鱼卖了。买家收到后夸奖声音的优秀，并表示底噪他可以接受。

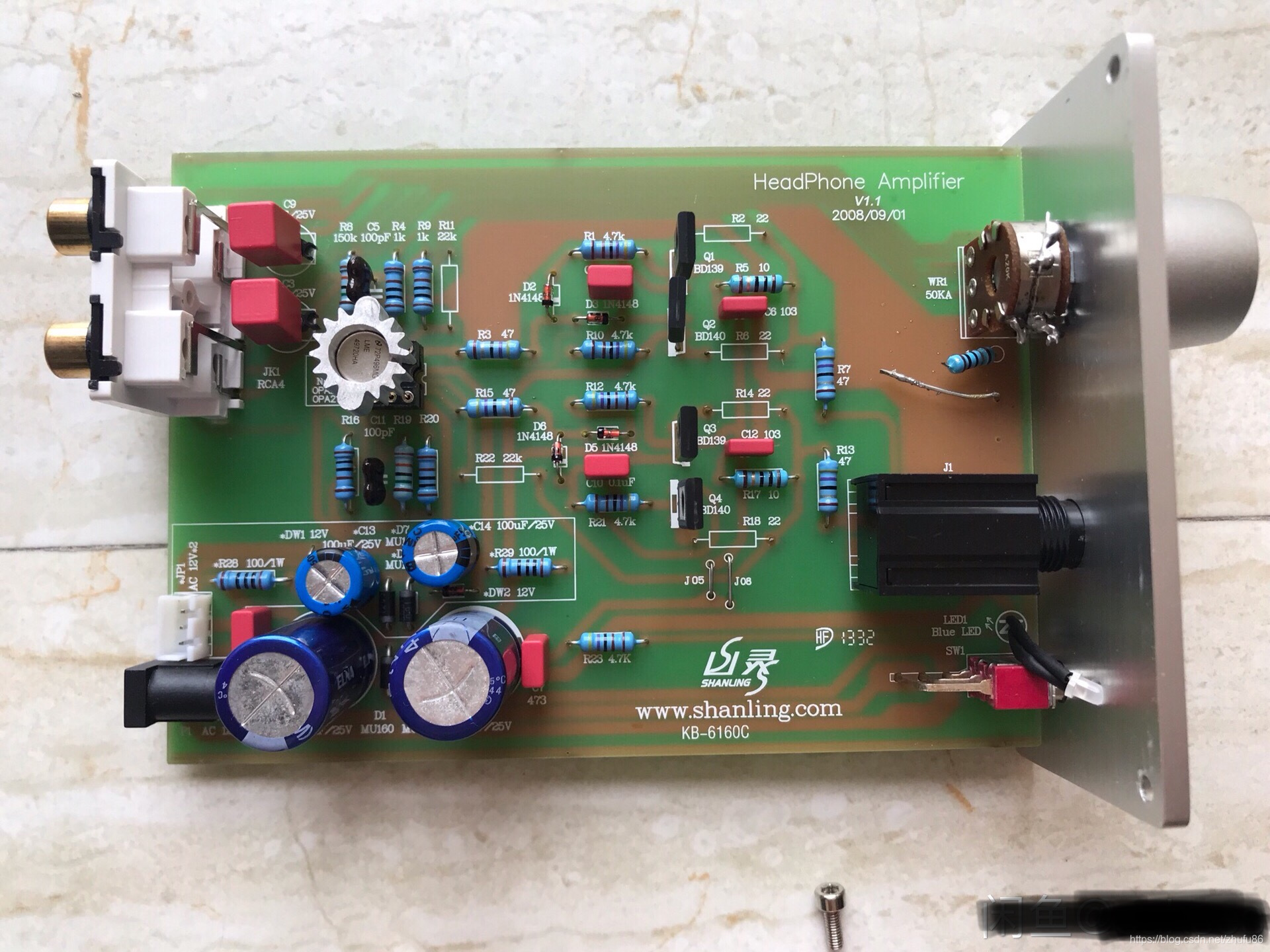

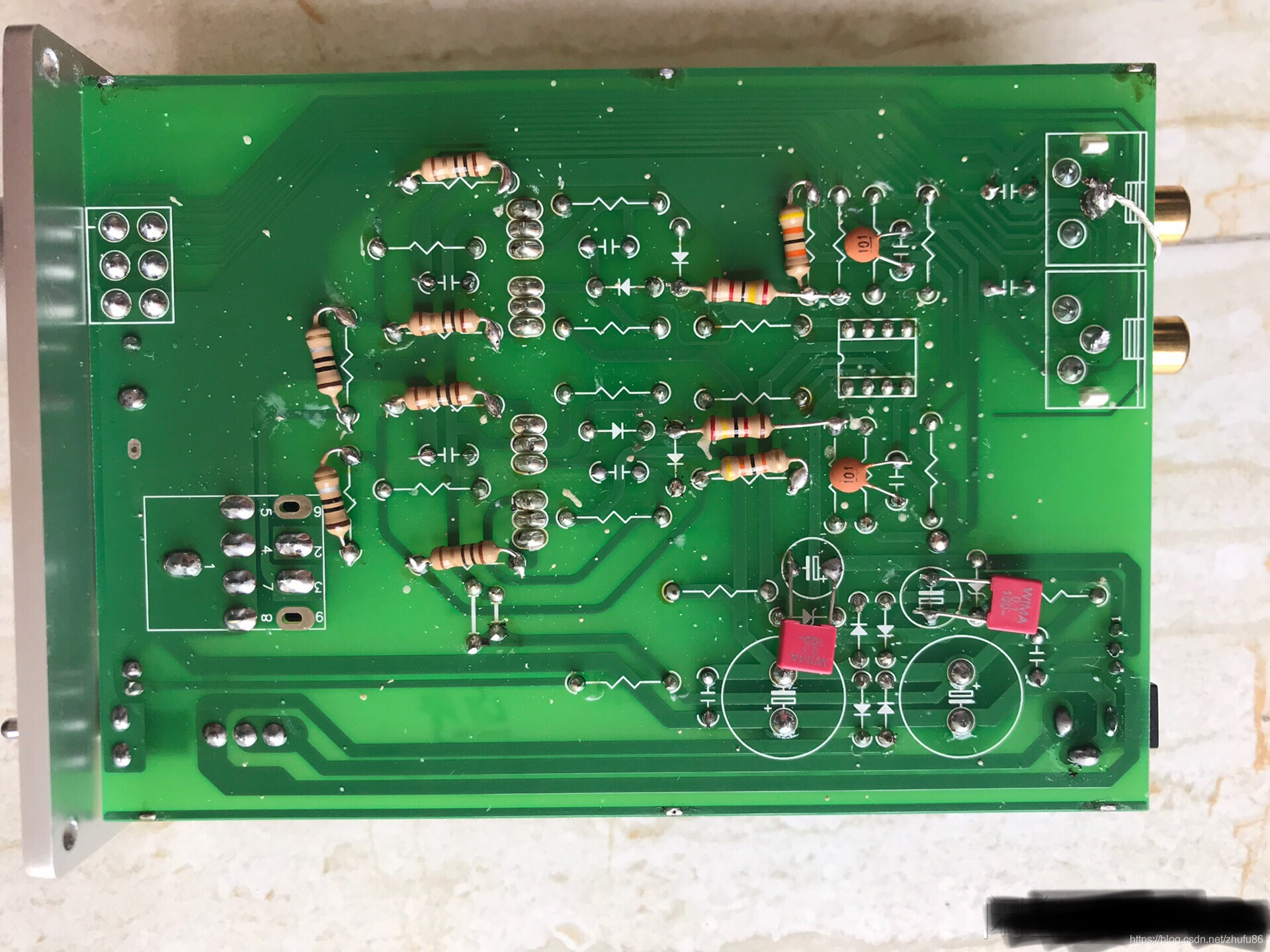

以下是2年前diy成果的照片：

最近偶然浏览到关于纪念版耳放的帖子，于是又动了再次diy的念头。

心动不如行动，说干就干。

套件以及零件的替换

有了两年前的经验，这次收到diy套件后，我先对零件进行了整理，并且在首富家的某鱼店铺和某草店铺采购了替换的零件“补品”。

• 套件里的电位器阻值同资料上的不同，资料上是50K的，套件里的却是20K的。如果使用20K的电位器，会使纪念版耳放的输入阻抗偏小。所以我买了50K阻值的ALPS 16型电位器。 相应的，只能用于半圆柄的旋钮帽也必须更换。

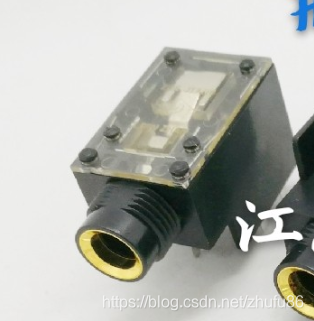

• 耳机输出插座，我更换了一个插口处金色的，不是为了更好的性能，而纯粹为了更好的颜值。

• 电阻R2，R6，R14，R18由22欧姆更换为10欧姆，1/2W

• 输出端电阻R7，R13由47欧姆更换为10欧姆，1/4W

• 反馈电阻R11，R22由22K更换为10K，这样放大倍数由23变为11，因为耳机也
