§01 装饰投射灯
工程研究和设计能力一部分来自于理论的学习,另外一个部分来自于实践。 拆卸别人设计好的具有一定功能的产品,探究其中设计原理和特点,既满足了人天生的好奇心,同时也从另外一个角度提高我们工程实践的兴趣和感悟。
1.1 拆卸过程
1.1.1 装饰灯的来源
今天晚上是课程答疑时间, 等待同学来答疑。 没人的时候顺手将中午获得的装饰灯拆卸一下。
这个装饰灯是今天中午(2022-04-01)在取食堂的路上看到废品收集师傅的车上凌乱摆放的废品,于是就索要了一个,主要是看中了它的金属连接件,可以用于我在实验台上小型摄像头的支架。
D:\Temp\TEMP0004\Picture\220401180935\

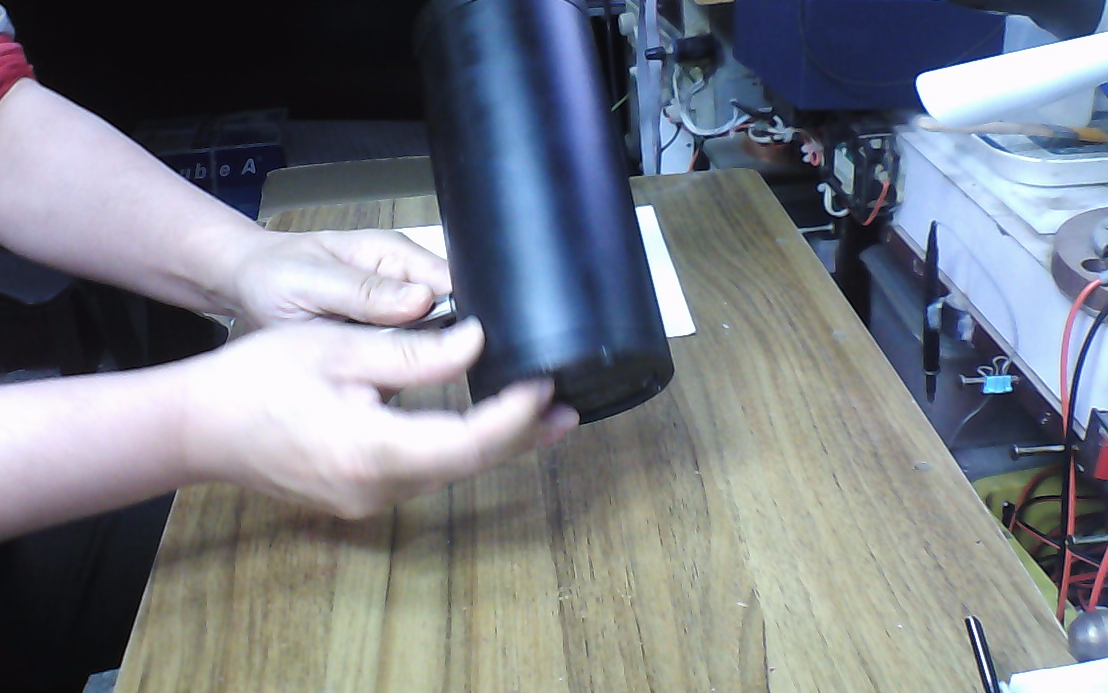

从外观上来看,装饰灯由圆柱形灯体和一个固定支架组成。

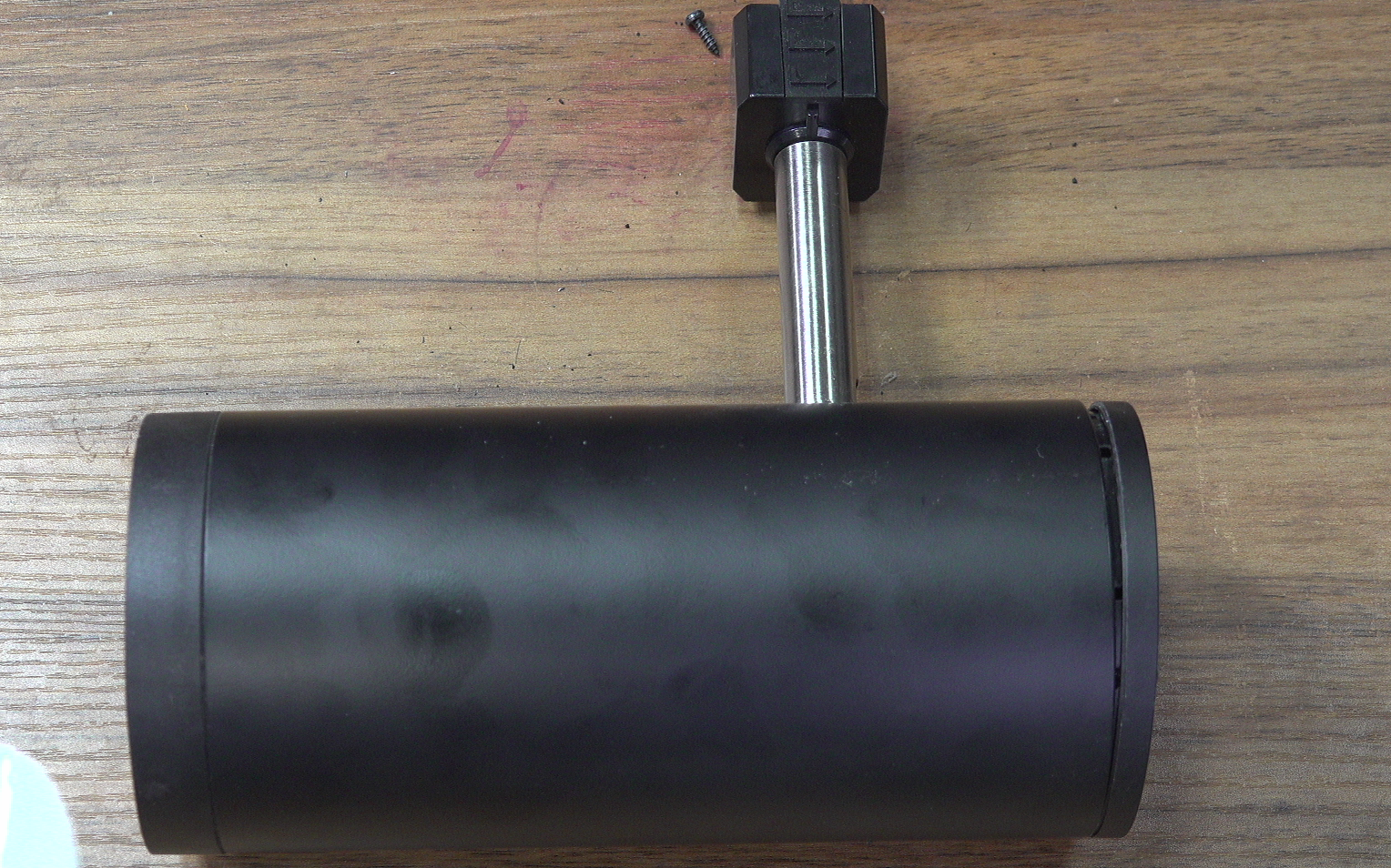

▲ 图1.1.1 小型射灯的外观

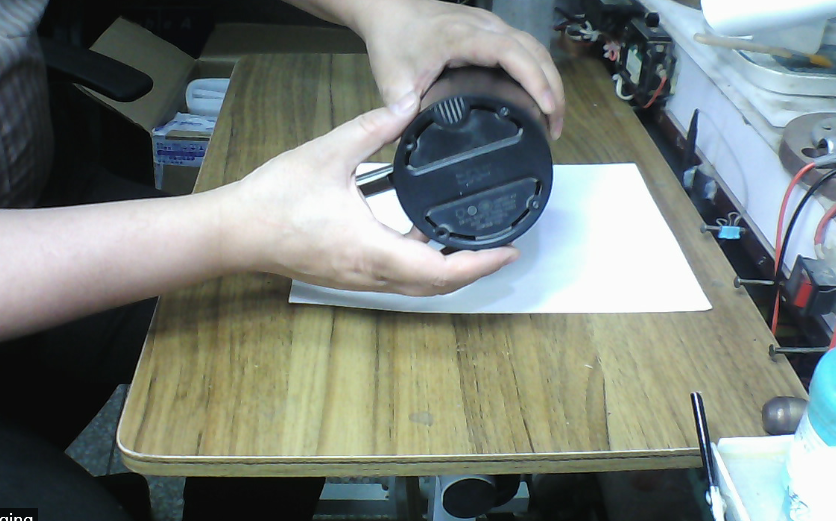

1.1.2 打开后盖
打开后盖上的四个固定螺丝,可以将后面的塑料盖取下,看到其中电路板。 原来这个电路板是固定在后盖上的, 早先我打开后盖之后, 以及将电路板上固定木纹螺丝取下, 电路板与后盖分离了。

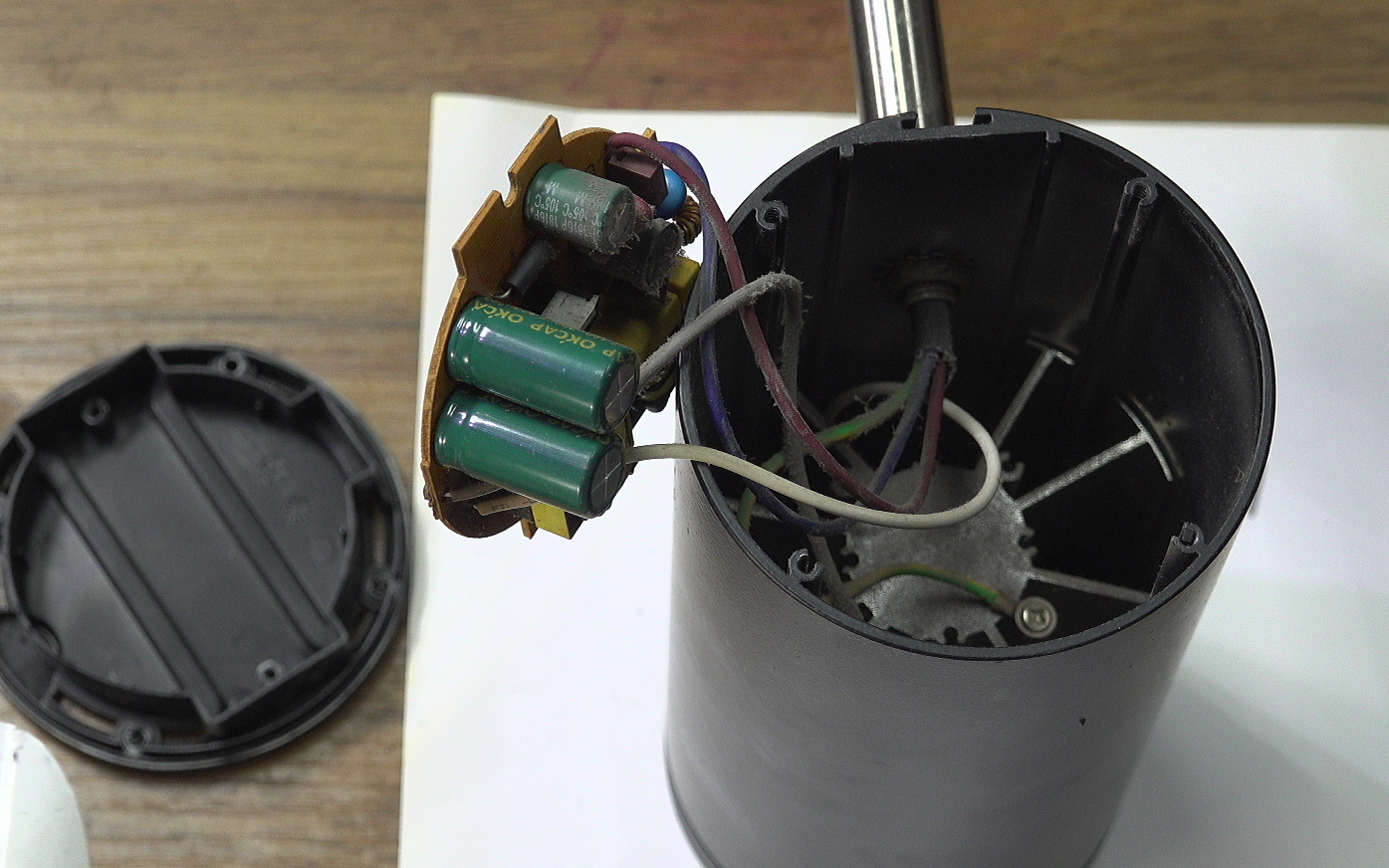

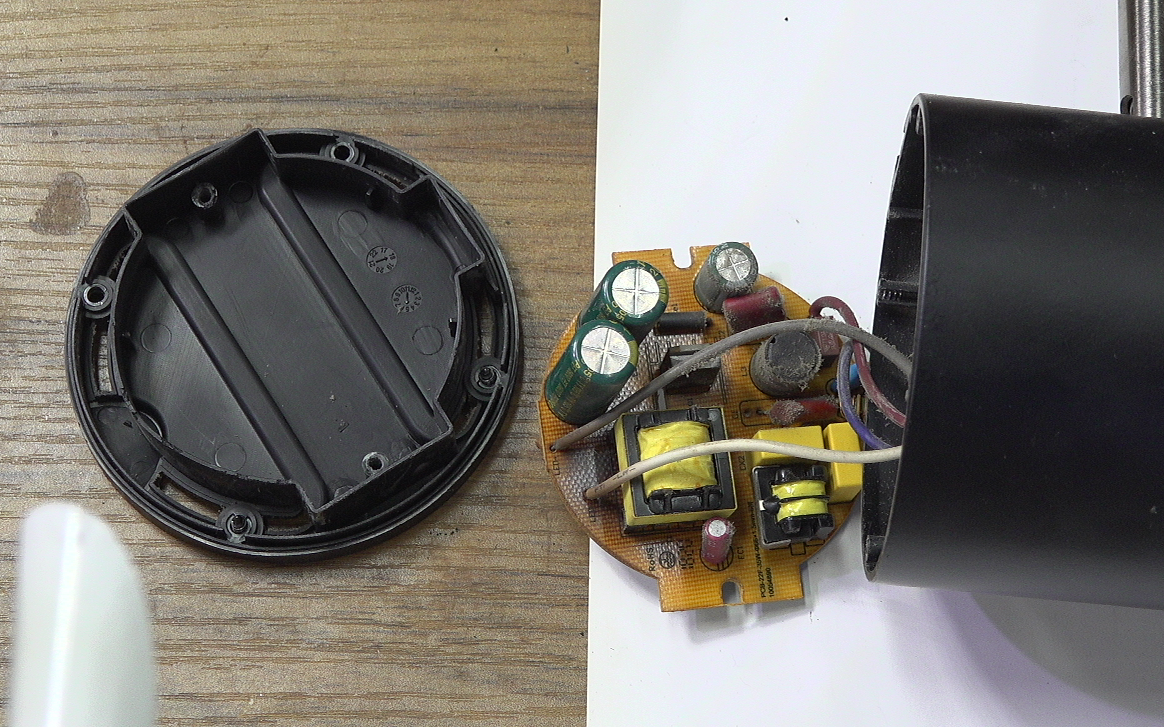

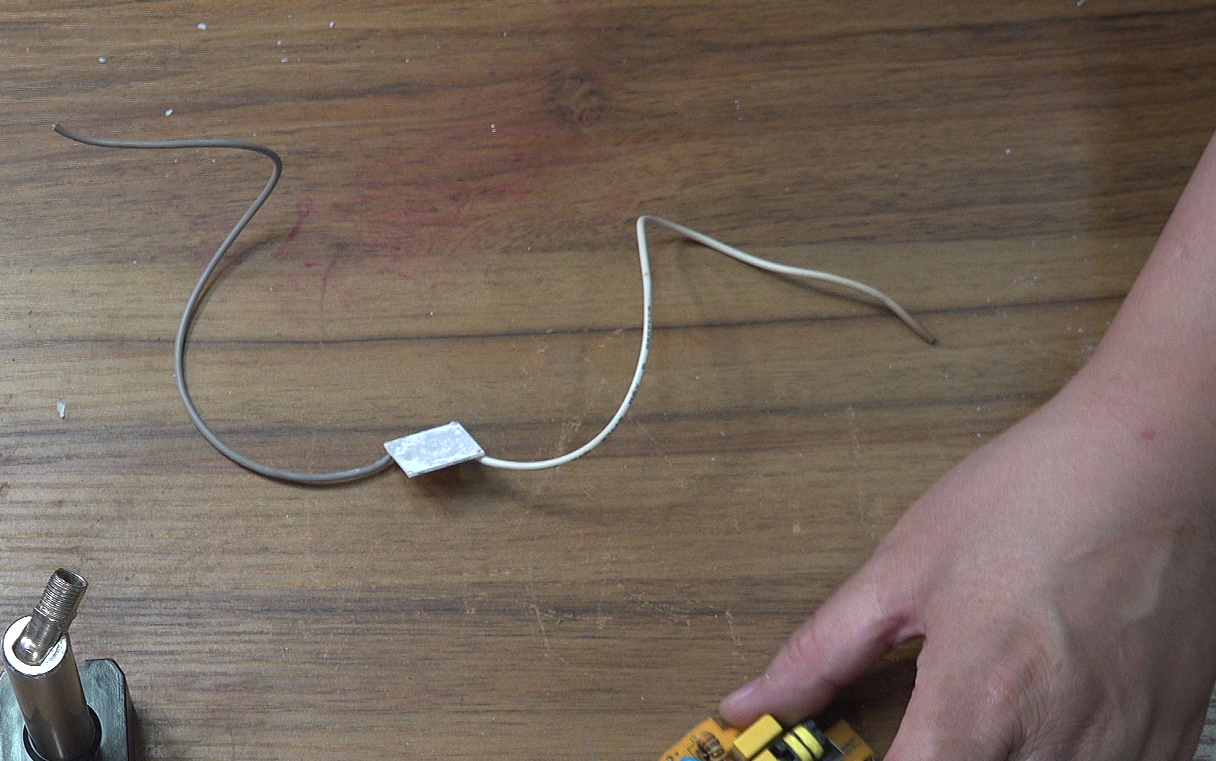

这是后盖,电灯电源板以及相应的引线。
▲ 图1.1.2 后盖,电灯电源板以及相应的引线
灯柱内部可以看到带有散热片的LED灯罩。
▲ 图1.1.3 灯柱内部可以看到带有散热片的LED灯罩
下面进行灯泡内部的拆卸。内部大功率LED是使用导热胶固定在内部铝质散热器上。 这个散热器无法轻易从灯壳内部拿出, 估计它使用机械工具压如灯壳内, 所以手工无法取出。
这是拆卸到最后情况。 其中高功率LED, 驱动电路板, 以及支架支柱可能会被用于之后分析、测试和实验中。

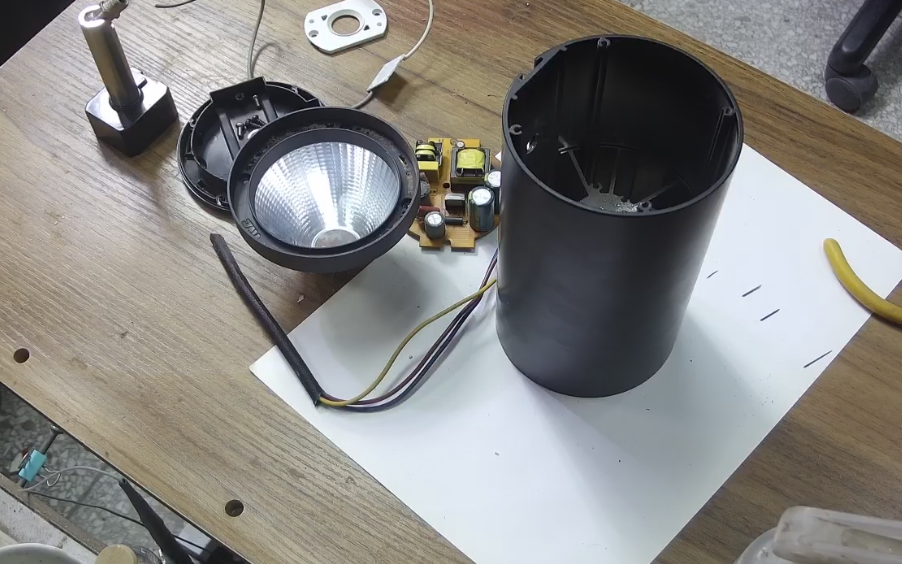

▲ 图1.1.4 拆除的最后情况
其它部分,包括聚光灯罩, 圆柱外壳以及内部的铝质散热器都会被丢弃掉了。
▲ 图1.1.5 拆除后的情况
1.2 测试与分析
1.2.1 发光灯珠

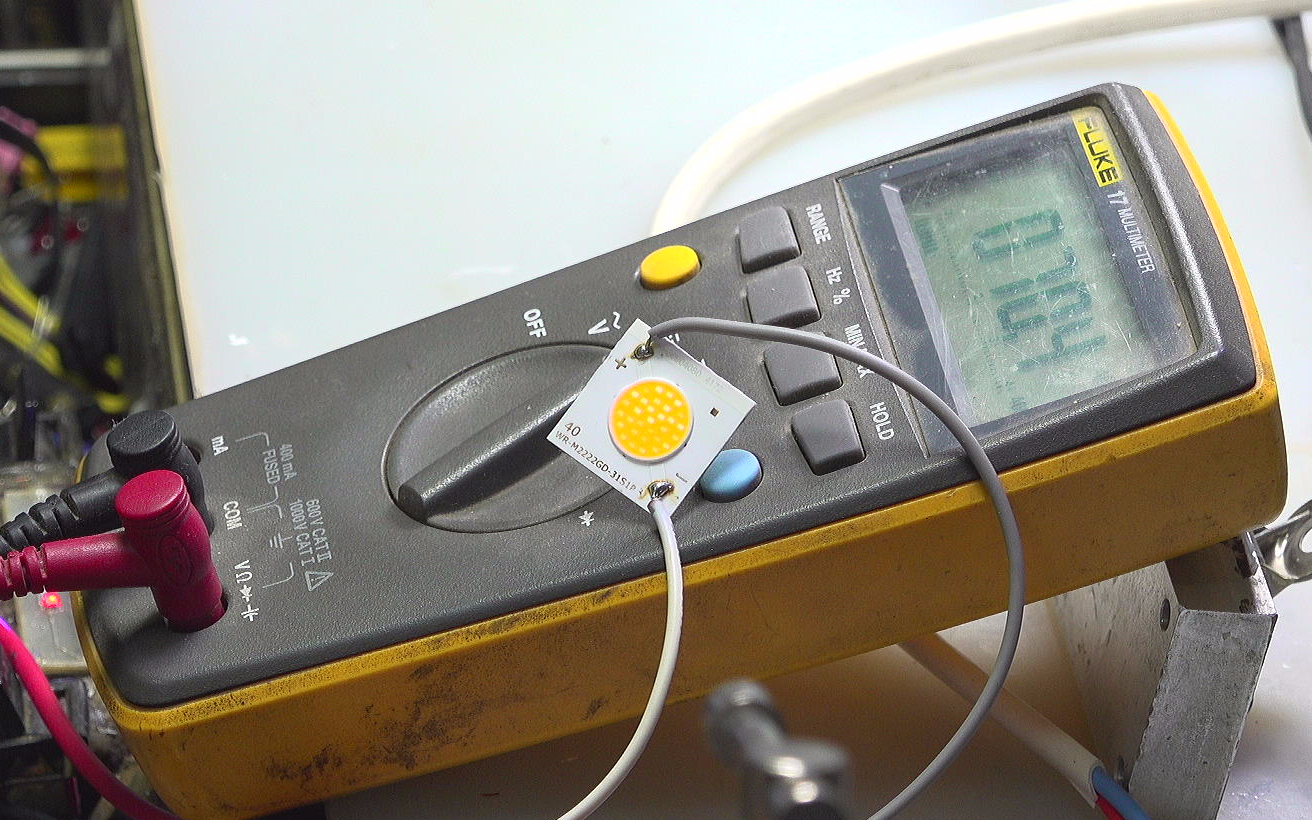

下面测试一下高功率LED是否还能发光。 先对它进行清理一下。
下面是LED灯芯, 内部具有31个LED。
型号: 40, WR-M2222GD-31S1P

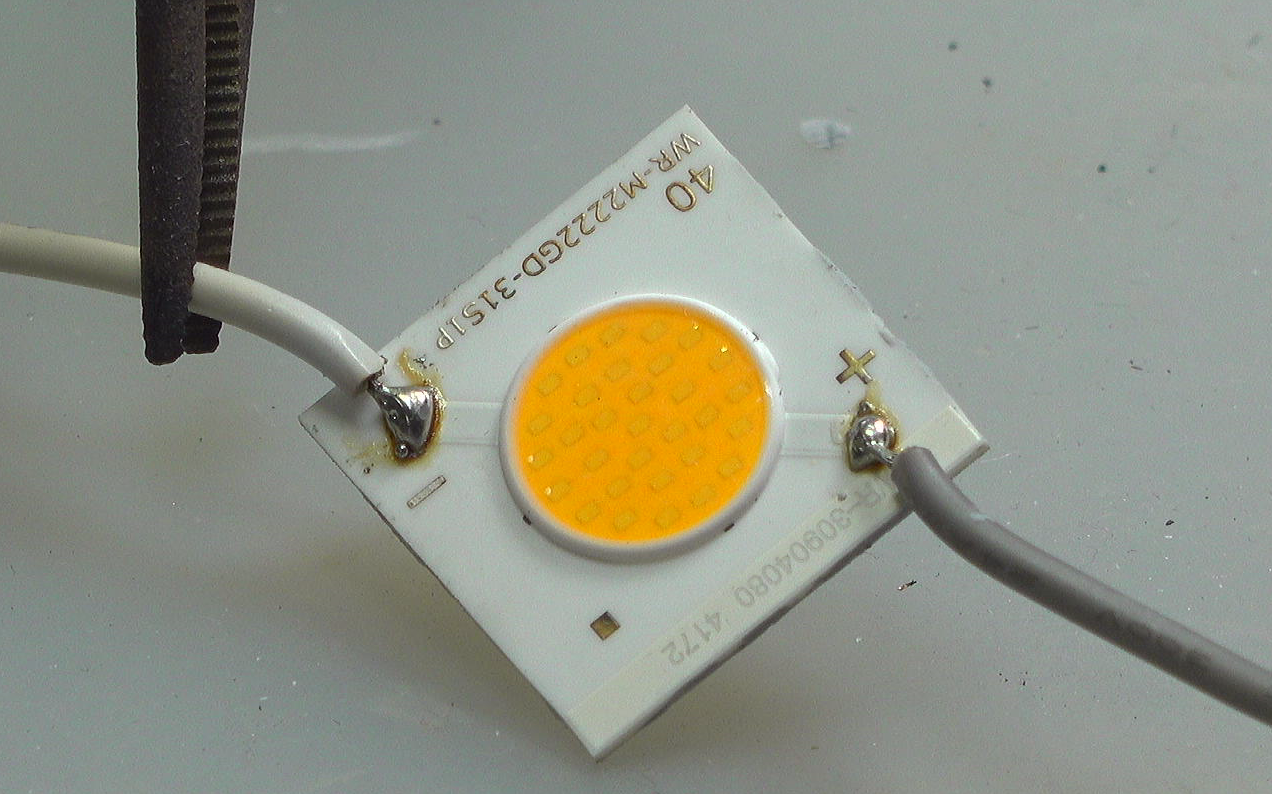

▲ 图1.2.1 拆下的灯珠

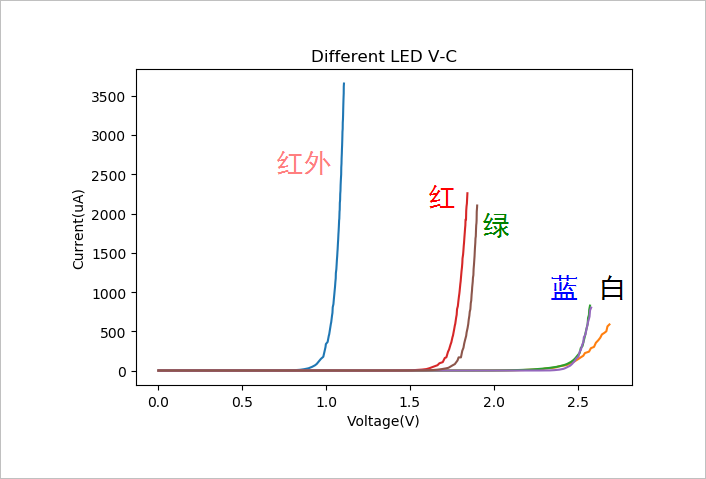

这是不同颜色LED导通电压, 可以看到对于白色LED, 导通需要高于2.5V的电压。
▲ 图1.2.2 拆下的灯珠
【845d】所以点亮31个灯珠需要超过76V的直流电压。 现在我的办公室中的所有电源没有能够提供这么高电压的电源。
使用办公室中两个可以产生64V的稳压直流电源串联, 可以最高获得127.4V的输出电压, 这可以驱动LED主板了。

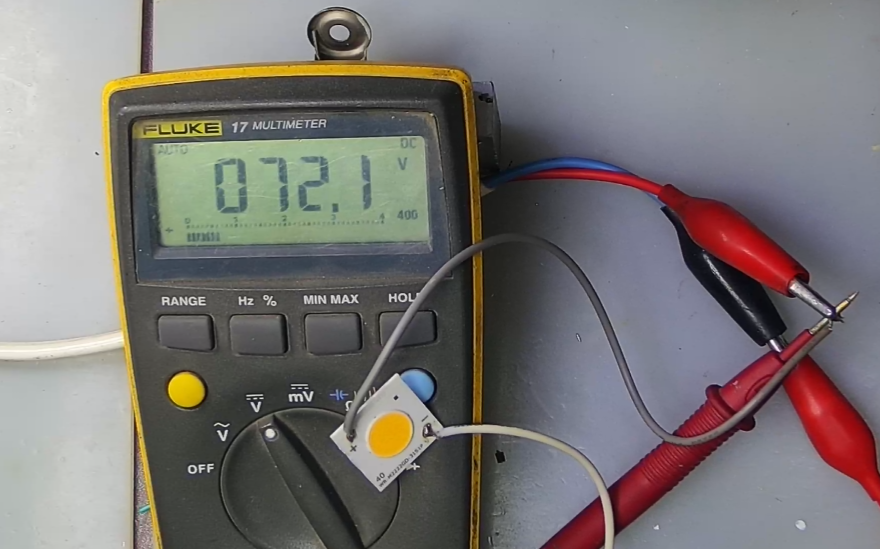

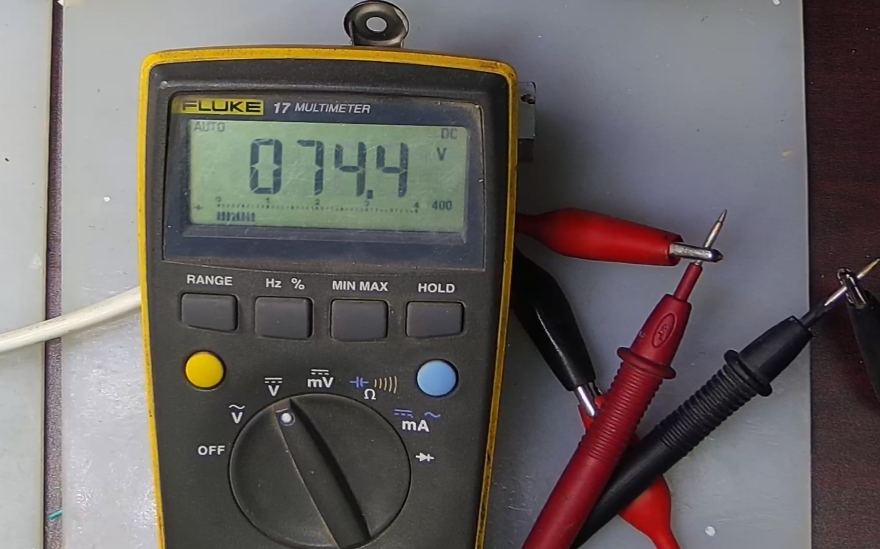

当LED上电压超过74V之后, LED便开始点亮, 发出耀眼的白色光。 完全点亮时对应的电压为79V。
这说明装饰投射灯中的LED并没有损坏。 损坏的是它内部的电源驱动板。
1.2.2 电源驱动板
下面让我看看透射灯中的电源驱动板。

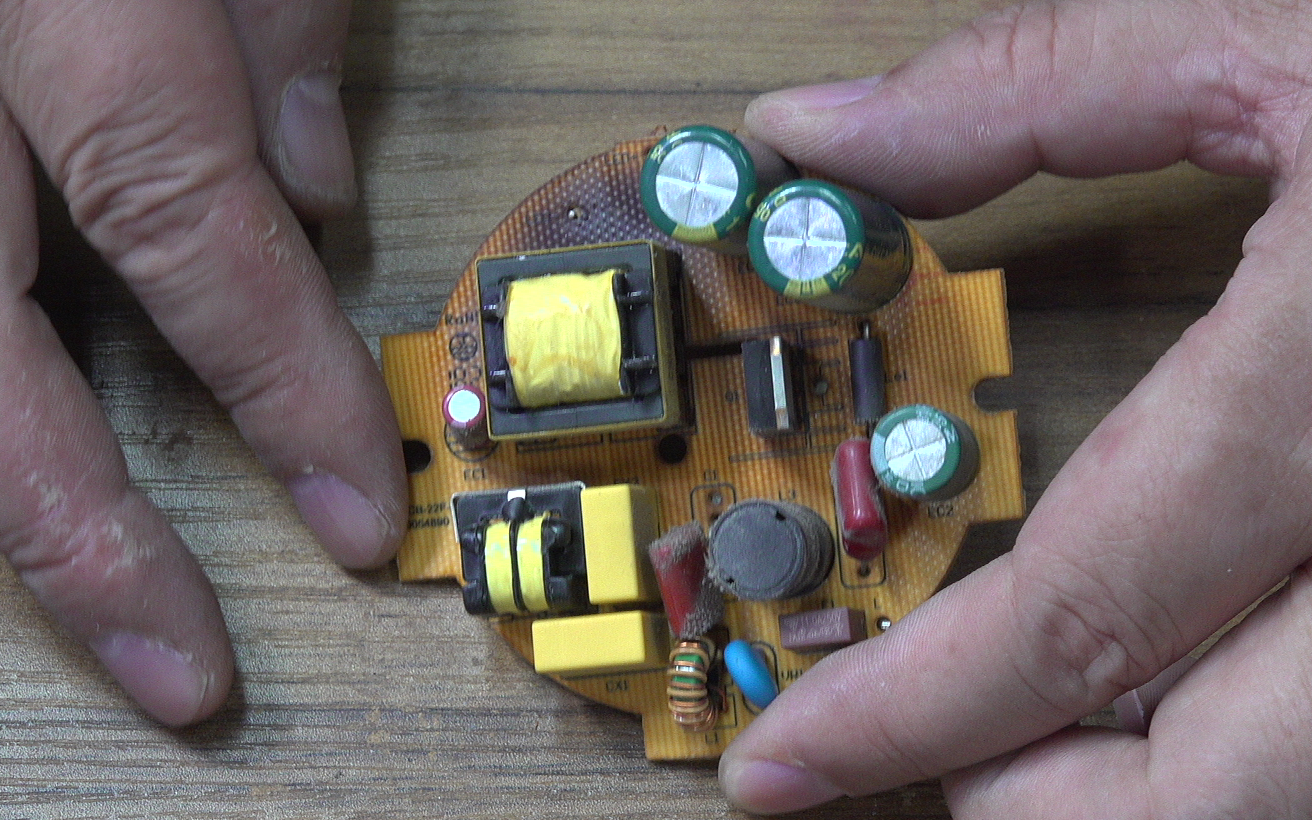

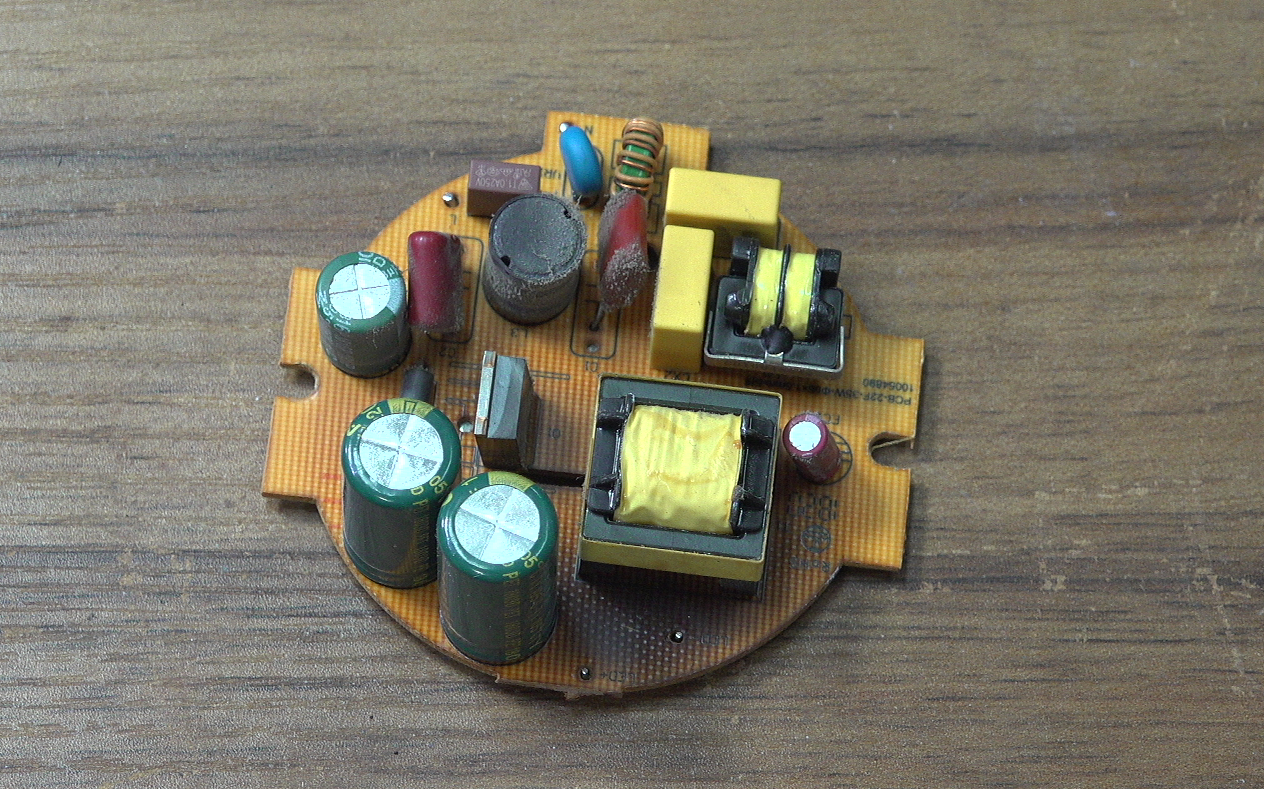

▲ 图1.2.3 LED电源驱动板
在电路板上有一个比较明显的高温烧黑的地方, 可以框框电路板背后是一个大功率的芯片。
可以看到这个功率器件的型号为 TPD11N20C。 很奇怪,在网络上搜索这个型号, 大都没有给出对应器件数据手册。

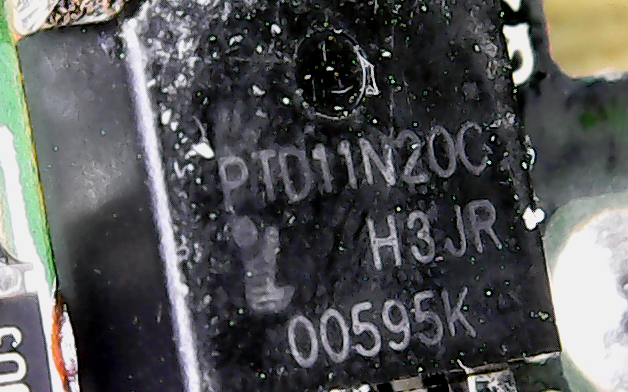

▲ 图1.2.4 功率器件
有的搜索链接到这个网页, 表明这个器件来自于 PIP 半导体电子 产品。 在该公司网站搜索,

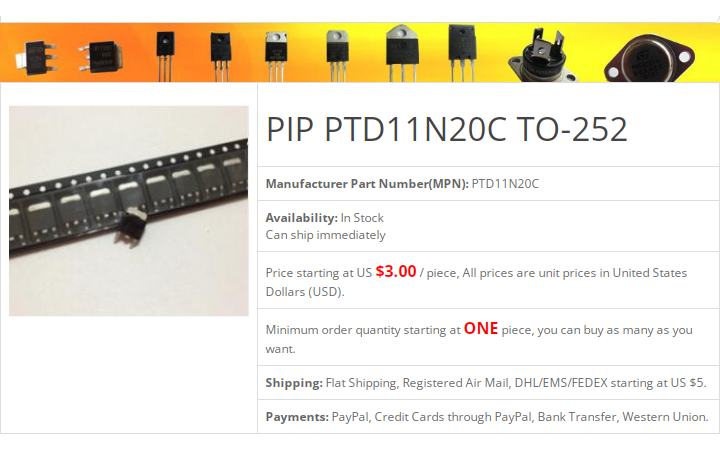

▲ PTD11N20C 信息
但是只能搜索到PTx11N08A, PTx11N40两款最接近的器件。

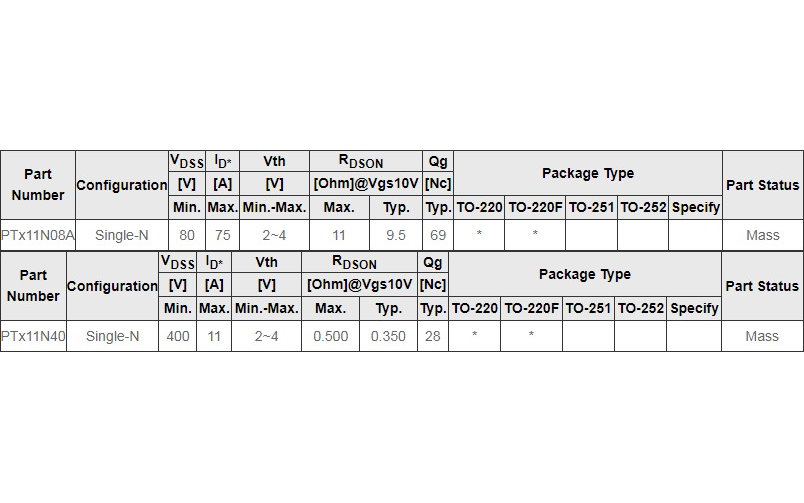

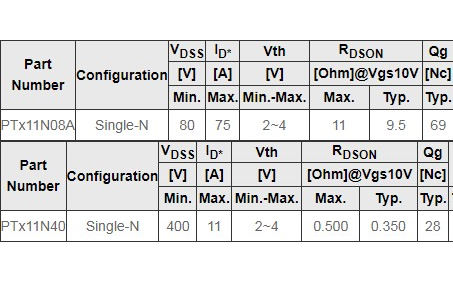

▲ 图1.2.6 搜索到的信息
这两个器件分别是内压80V, 400V的N沟道的MOSFET, 所以可以判断,电路板上的PTD11N20C是一个耐压为200V的MOSFET。
▲ 图1.2.7 对应的不同耐压的MOSEFT
由于时间原因,对于电源板在这里制作初步判断。 具体原因就留给将来进一步分析吧。

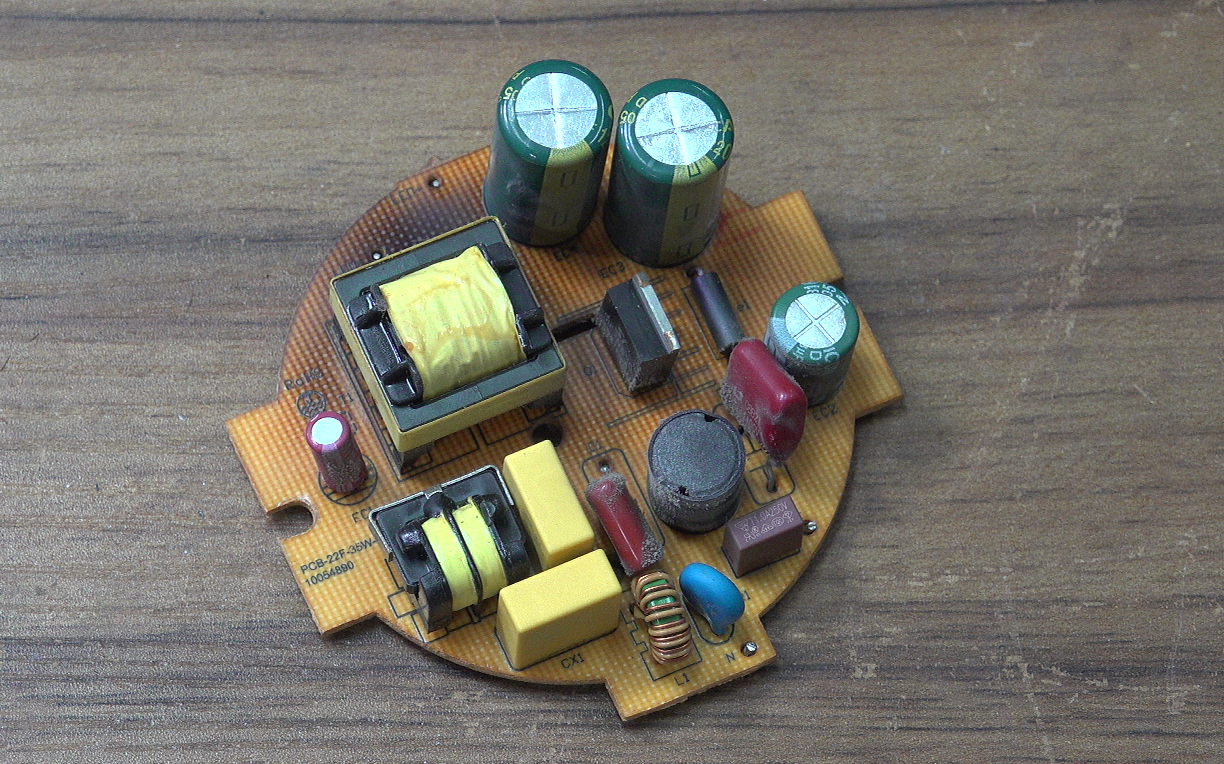

▲ 图1.2.8 LED 电源驱动板
1.2.3 安装摄像头支架
说起拆卸这个装饰投射灯, 主要目的是拆下这个支架, 安装在这个底座上。

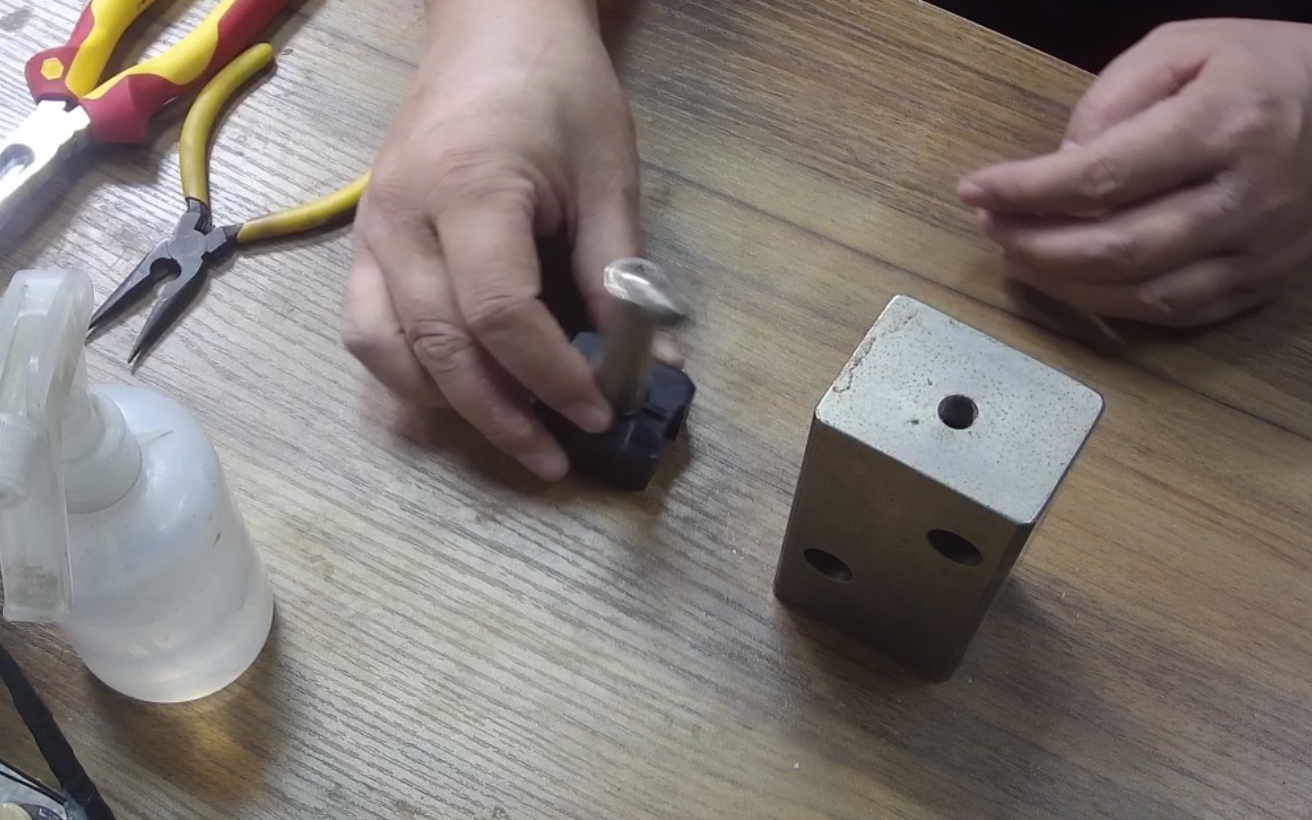

将支架底部塑料壳拆卸下来, 这样便可以将金属架安装在金属块底座上了。

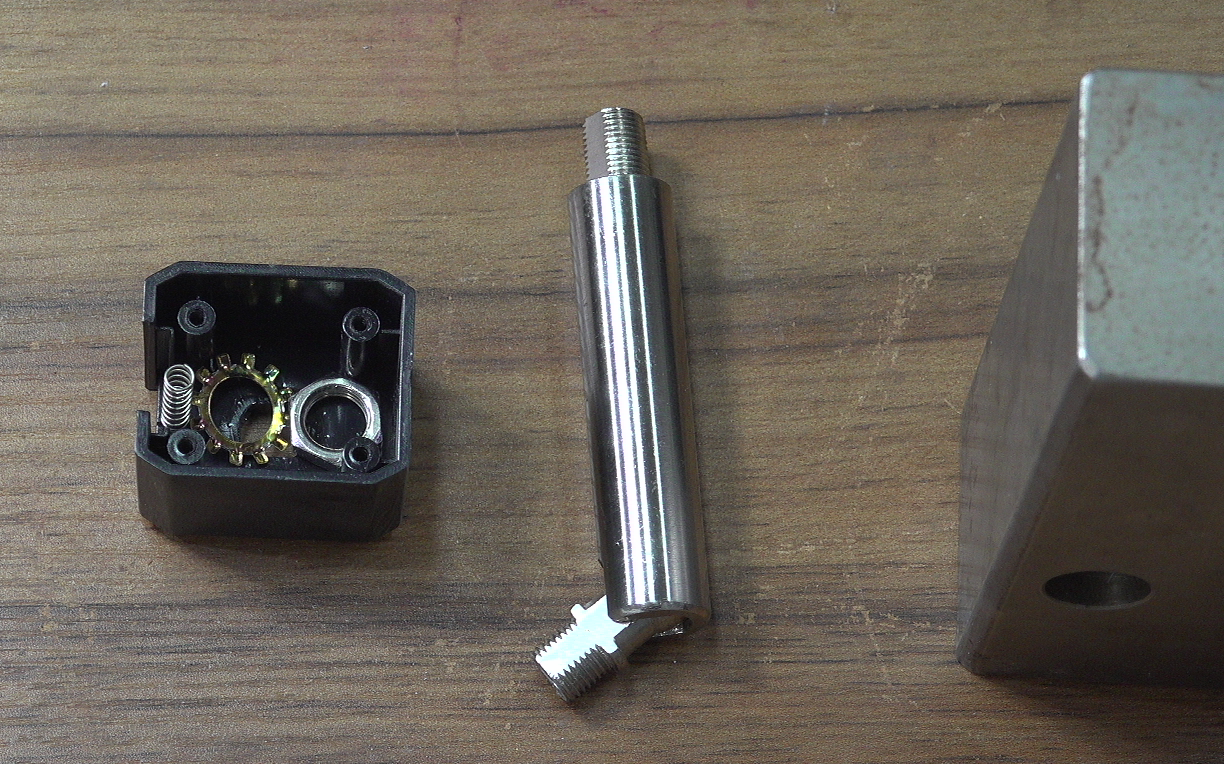

▲ 图1.2.9 支架的三个部件
金属底座有一个螺孔, 刚好可以把金属架旋转固定上。

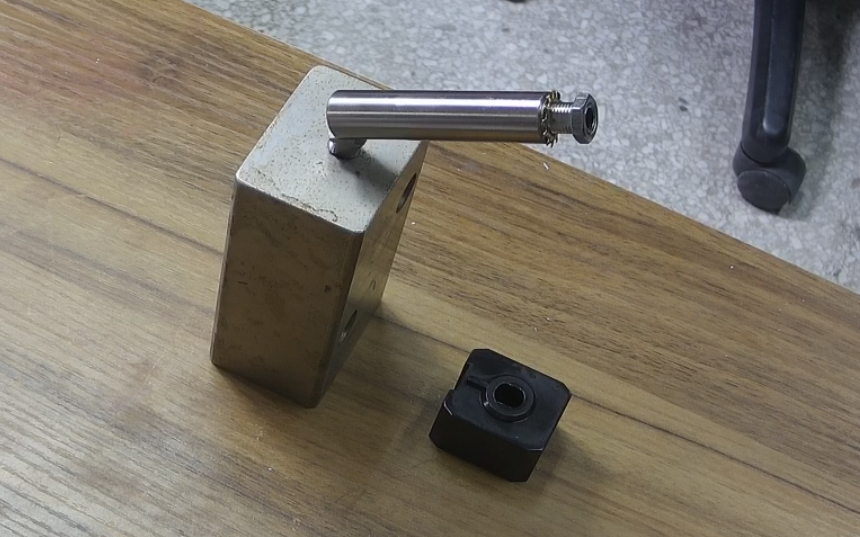

▲ 图1.2.10 将支架固定在金属底座上

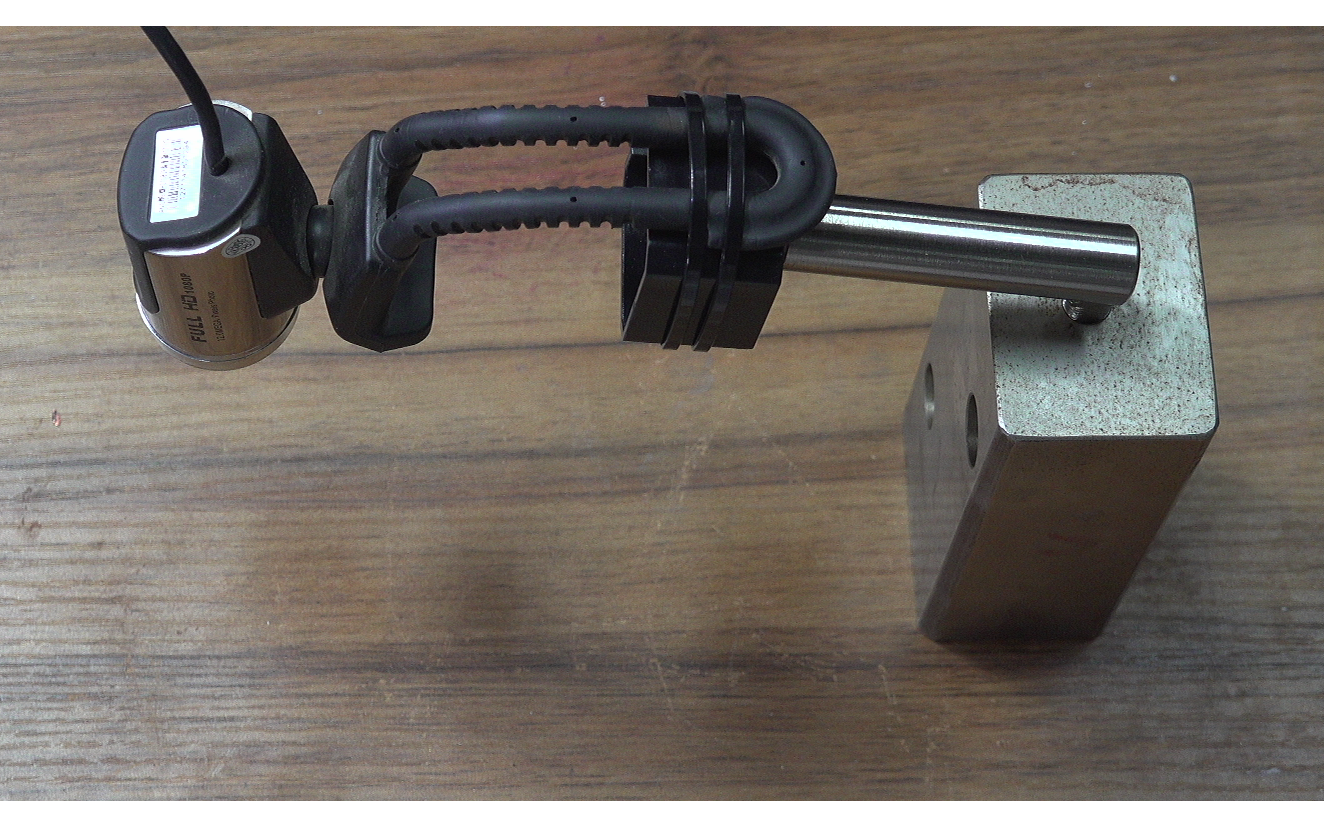

使用捆扎带将摄像头固定在支架上, 最终形成桌面上可以调节的摄像头支架。
▲ 图1.2.11 将摄像头安装在支架上
工程研究和设计能力一部分来自于理论的学习,另外一个部分来自于实践。

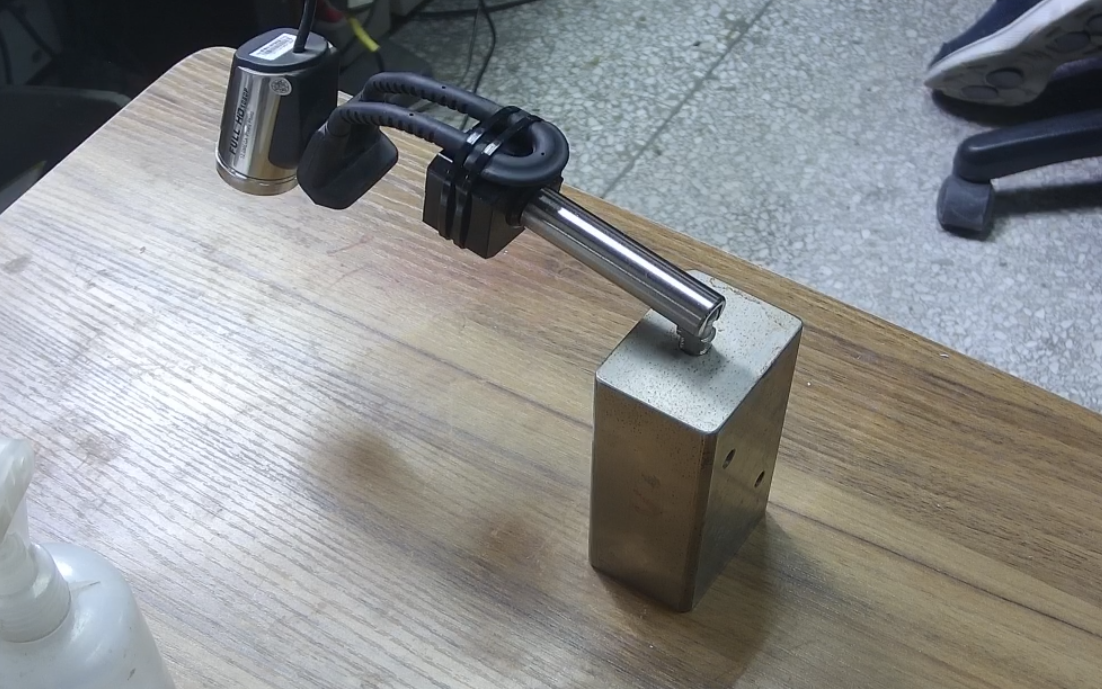

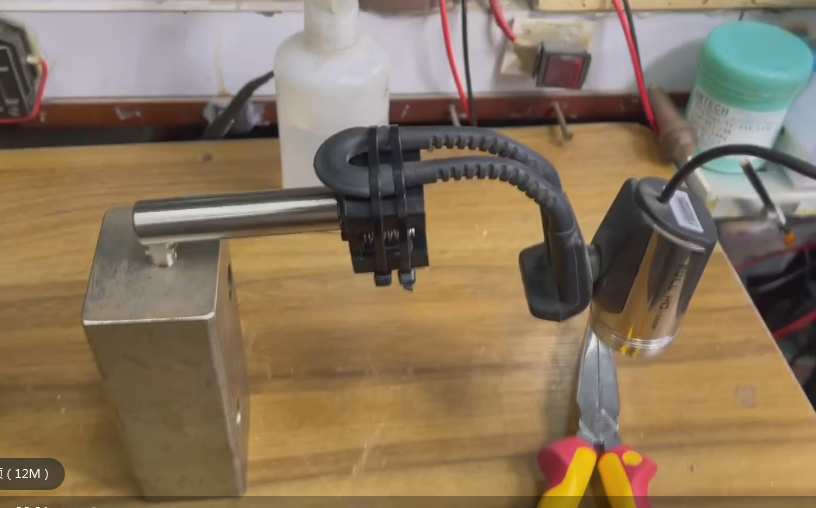

▲ 图1.2.12 安装有摄像头的支架
拆卸别人设计好的具有一定功能的产品, 探究其中设计原理和特点, 既满足了人天生的好奇心, 同时也从另外一个角度提高我们工程实践的兴趣和感悟。
※ 总 结 ※
晚上等待学生来答疑的时间, 把中午获得的一个损坏投射灯进行了拆卸组装。 形成了一个方便的摄像头支架。
