本文介绍了74LS248作为4线到七段译码器/驱动器在Multisim14.0中的应用，详细讲解了其简介、引脚定义、逻辑框图、真值表以及仿真原理图和效果。74LS248适用于BCD输入，具备上拉电阻，适合驱动共阴极LED或指示灯。在输入0-15时，需确保消隐输入(/BI)和脉冲消隐输入(/RBI)处于高电平或开路状态。
一、简介：
74ls248是4线—七段译码器/驱动器（BCD输入，有上拉电阻），输出端（a~g）为低电平有效，可直接驱动指示灯或共阴极LED。 当要求输入0～15时，消隐输入（/BI）应为高电平或开路，对于输出0时还要求脉冲消隐输入（/RBI）为高电平或开路。
二、引脚定义：
三、逻辑框图：

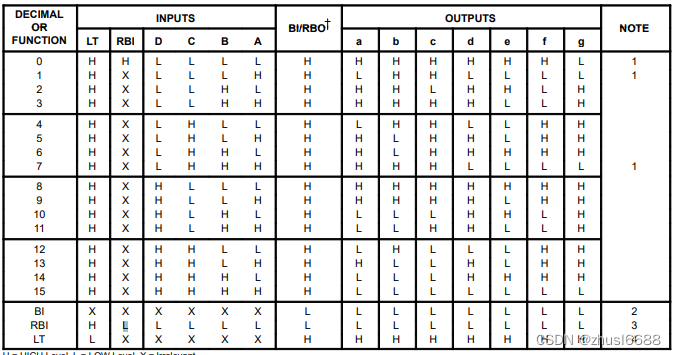

四、真值表：
五、仿真原
