本文介绍了如何利用DE2-115开发板上的共阳极数码管，通过Verilog的case语句设计逻辑电路，将四位二进制数转换为对应的十六进制在七段数码管HEX0上显示，并展示了七段数码管译码器的仿真结果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Q：之前我们设计实现的逻辑电路最终输出结果都是通过LED显示，本篇我们将实现用七段数码管来显示输出结果。

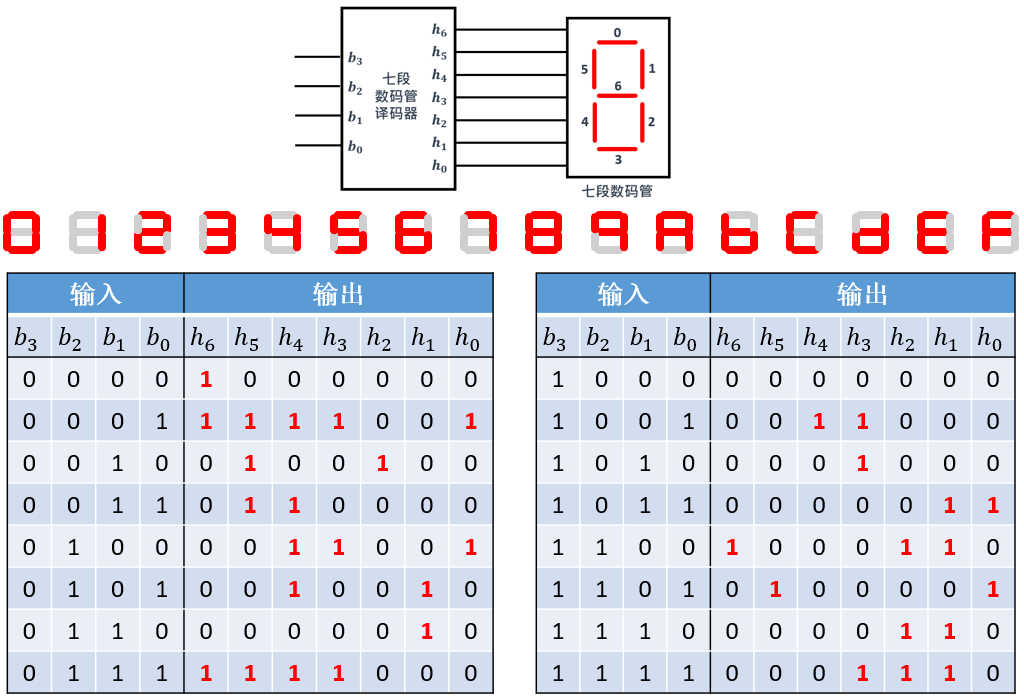

A：七段数码管显示基本原理：DE2-115开发板有8个共阳极数码管，即低电平逻辑值0点亮数码管段、逻辑值1来使数码管段熄灭。七段数码管译码器有4个输入端口，7个输出端口连接数码管的七个段。4个输入共有16种不同状态组合，对应十六进制数0~F。数码管显示比如0时，第6段是熄灭状态，给它的是高电平逻辑1，其他段都是点亮状态，给它们的是低电平逻辑0。

image-20230920170216527

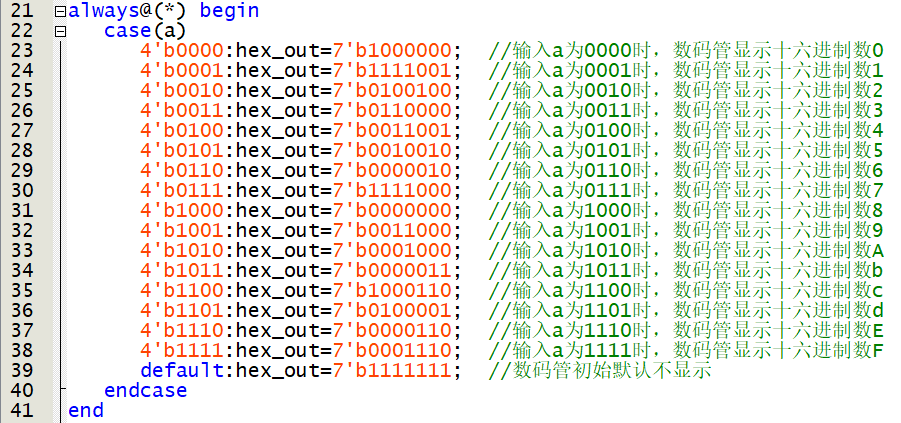

使用DE2-115开发板的SW[3:0]做为4位二进制数输入，在七段数码管HEX0上显示该4位二进制数表示的十六进制数值，这里我们使用Verilog case语句来描述逻辑功能。

image-20230926103643237

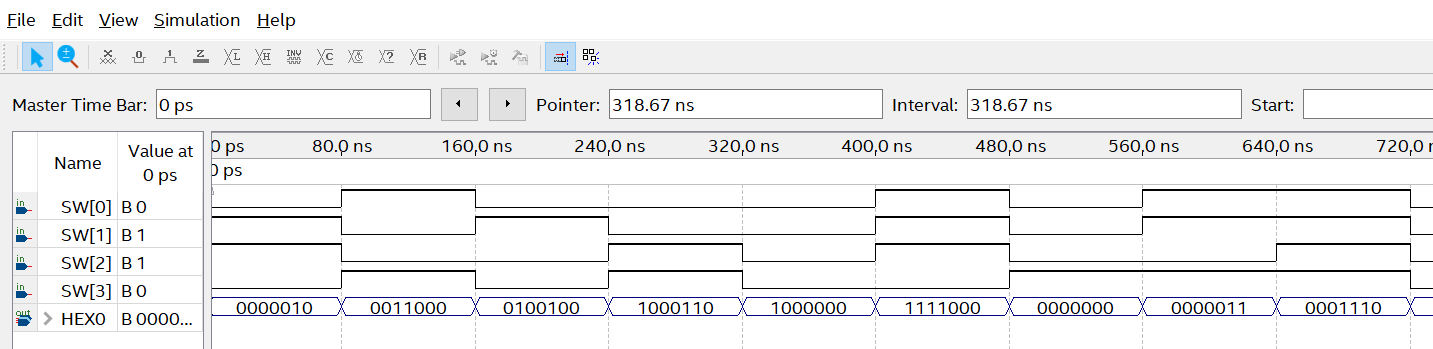

七段数码管译码器仿真结果：

image-20230922104859165
