14、基于AT89C52的外部中断采集应用proteus仿真

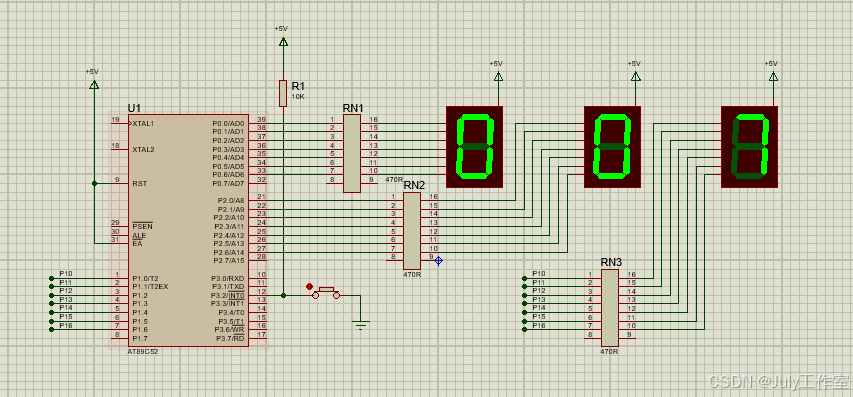

一、仿真原理图:

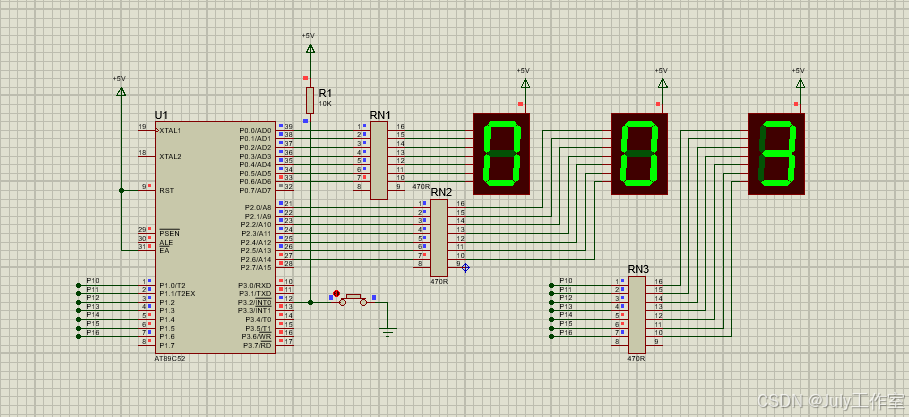

二、仿真效果:

三、部分相关代码:

1、外部中断程序:

void int0(void) interrupt 0 using 0
{
    number++;
 }

2、主函数:

void main(void)
{
    SystemInit();
    VariableInit();

    while(1)
    {
        display();
    }
}

3、数码显示:

void display(void)
{

    P0 = tube[(number % 1000) / 100];             //显示百位

    P2 = tube[(number % 100) / 10];              //显示十位

    P1 = tube[number % 10];                        //显示个位

 }
