本文介绍如何使用8个红蓝LED灯通过定时器0实现流水灯定时闪烁，并加入按键中断机制，按下Key暂停闪烁，松开恢复。通过C语言代码和 Proteus 仿真，深入探讨了定时器和中断在嵌入式系统中的应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验实现:八个红蓝LED灯实现流水灯定时闪烁，当按下按键Key则停止闪烁，松开按键恢复闪烁。

#include <reg52.h>
#define uchar unsigned char
#define uint  unsigned int
sbit Key=P3^2;

void delay(int i)
{
	 while(i--);

}
void init()		//初始化定时器
{
	 TMOD = 0x01;   		 //选择为定时器 0 模式， 工作方式 1， 仅用 TR0 打开启动。
	 TH0 = 0x3c;			 //给定时器赋初值
	 TL0 = 0xb0;
	 ET0 = 1;
	 TR0 = 1;
	 EX0=1;
	 IT0=1;
	 EA = 1;
}

void main()
{
	 init();
	 while(1);
}
void key() interrupt 0 using 0
{
     if(Key==0)
    {
      delay(40000);	//按键消抖
	  if(Key==0)
	  {
	    P0=0xff;
      while(Key==0);//等待按键松开
	  }
    }

}
void timer0() interrupt 1
{
     TH0 = 0x3c;
     TL0 = 0xb0;
     P0 = ~P0;
	 delay(10000);
}

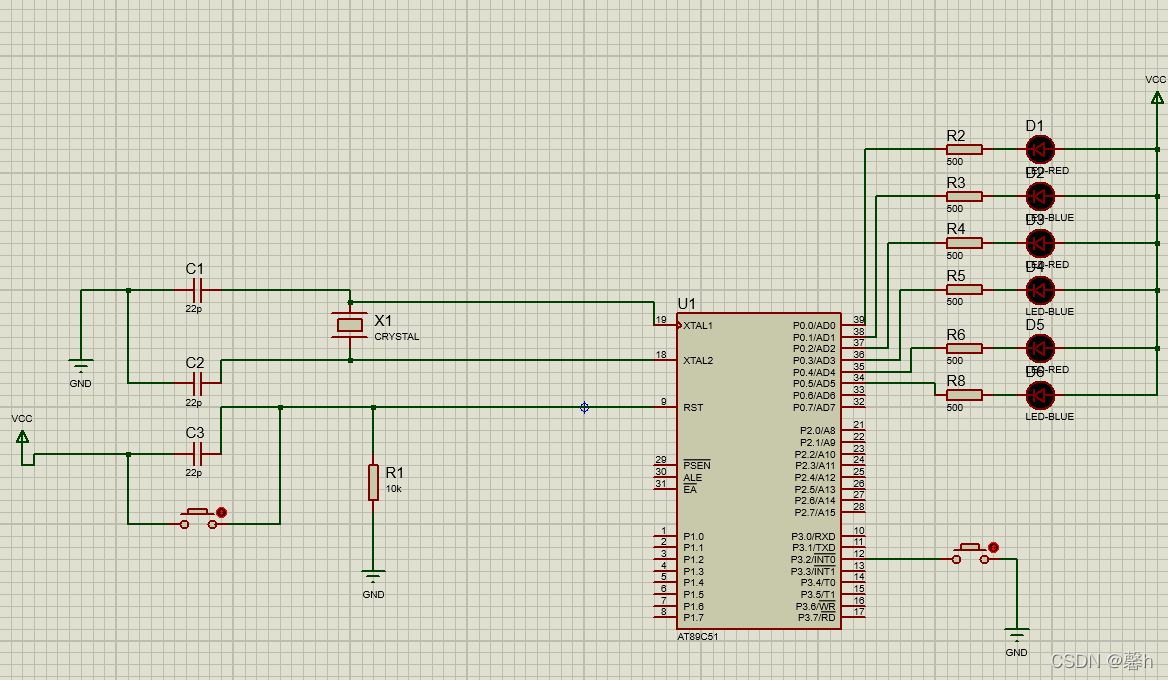

proteus仿真电路图
