第八章 水和水蒸气的性质
08-01 Van der Waals方程

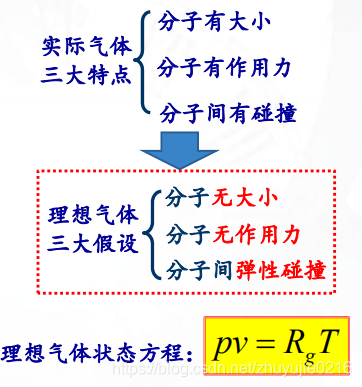

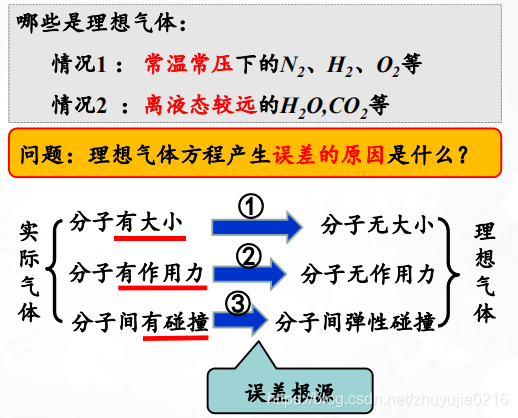

1. 理想气体的模型和适用对象

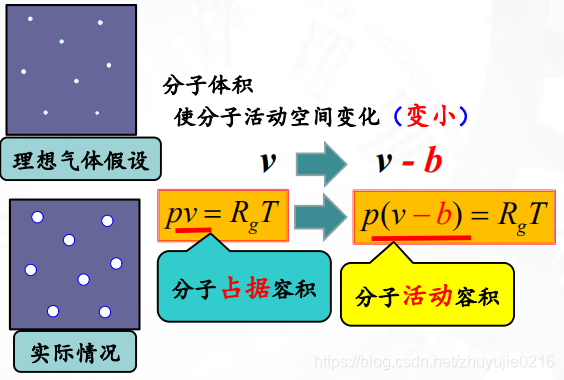

2. 对理想气体模型的修正1
3. 对理想气体模型的修正2

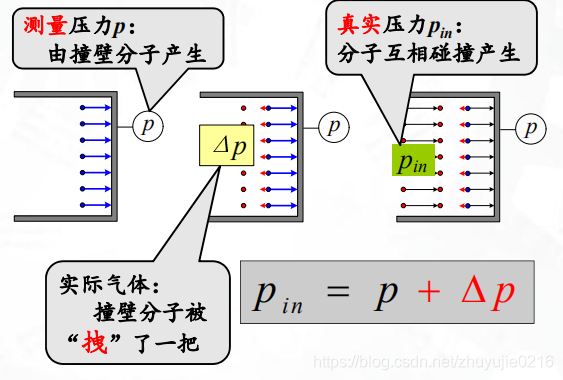

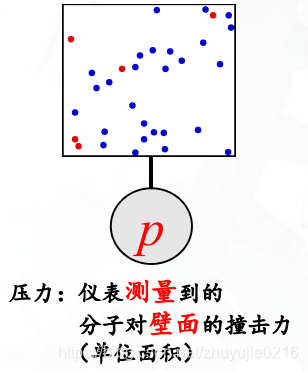

仪表测量的压力是分子的撞击力:
分子对外撞击和内部撞击的差别:
对压力的修正:

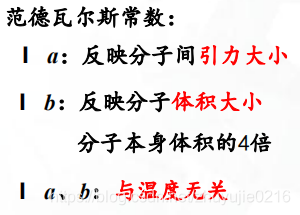

4. Van der Waals方程及其伟大之处
伟大之处:
-

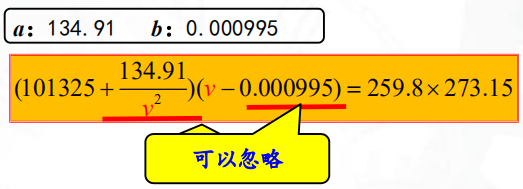

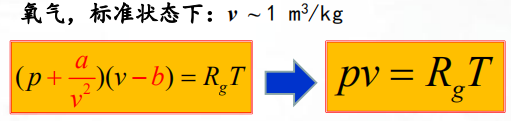

可用于气体:氧气,标准状态下
结论:Van der Waals方程包容理想气体状态方程 -

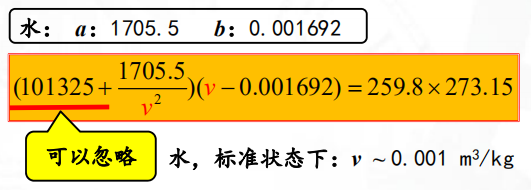

可用于液体
结论:小压力不会影响水的体积,小压力下水视作不可压缩,p~kMPa时,水可压缩
08-02 Van der Waals方程分析

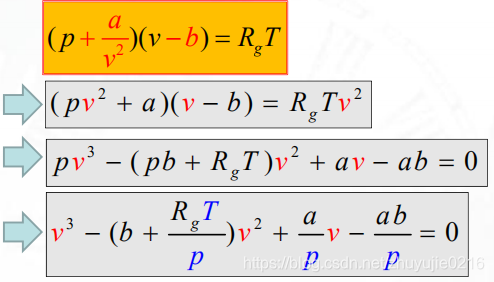

1. Van der Waals方程的变形
这是一个关于比体积v的三次方程,常量是a、b、Rg,变量是p和T

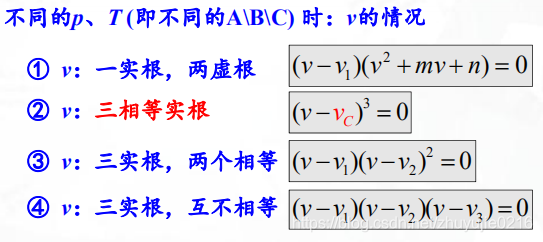

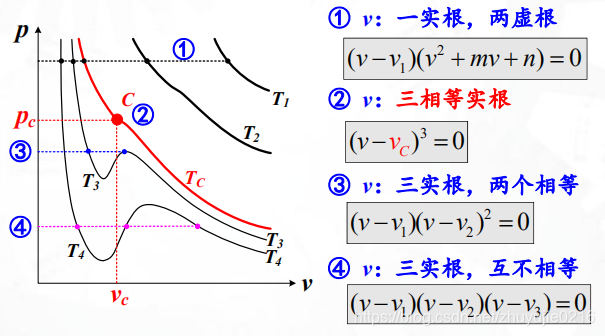

2. Van der Waals方程解的分类

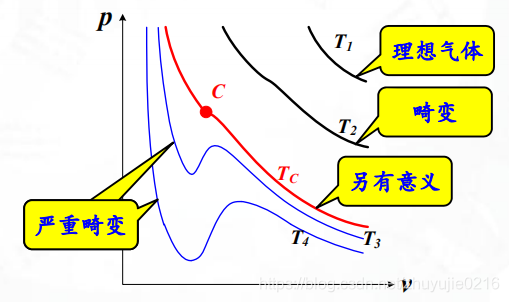

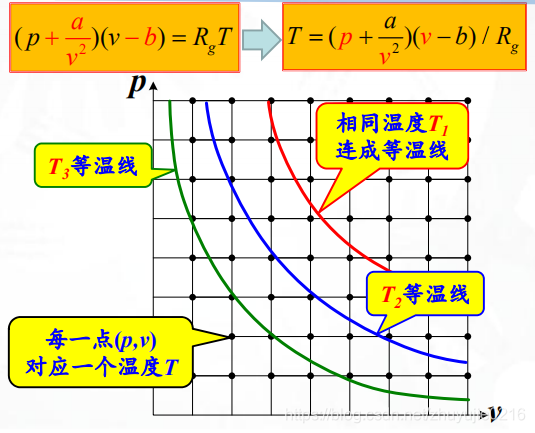

3. Van der Waals方程解形成等温线
4. Van der Waals方程针对CO2的解

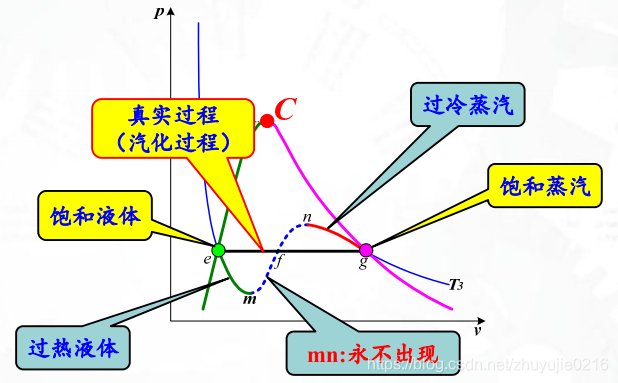

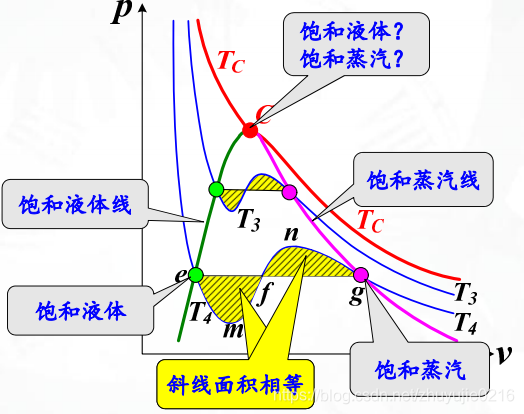

Van der Waals方程解和物质状态的对应关系:
Van der Waals方程对应的状态分区
Van der Waals方程的三个相等实根:
实验和理论的对比:略有遗憾

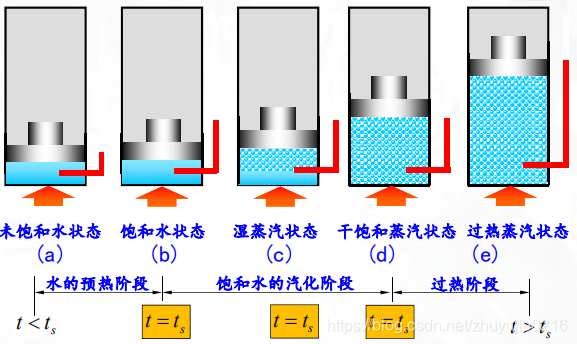

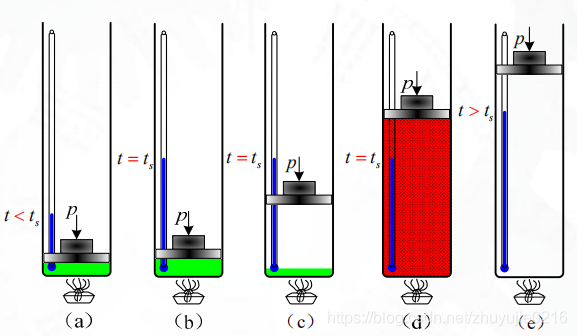

08-03 水蒸气的定压发生过程
注意:绿色表示的是液体,红色表示的是气体
(c)和(e)中的气体都没有用红色表示出来

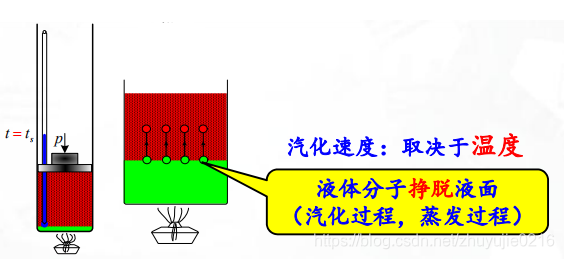

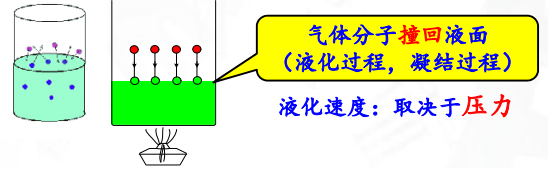

1. 水的蒸发过程和蒸汽的凝结过程©
2. 饱和状态(b)、(d)
饱和状态就是汽化速度=液化速度
(b)就是饱和水的状态,称为饱和液体
(d)就是饱和蒸汽的状态,称为饱和蒸汽

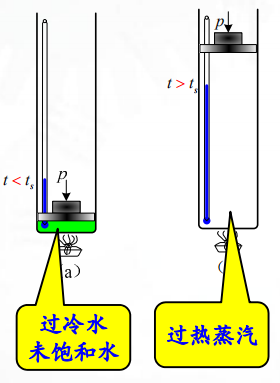

3. 水蒸气定压发生过程的状态
4. 水蒸气定压发生过程的阶段
汽化过程中,压力不变,温度不变
08-04 水和水蒸气的状态图及参数

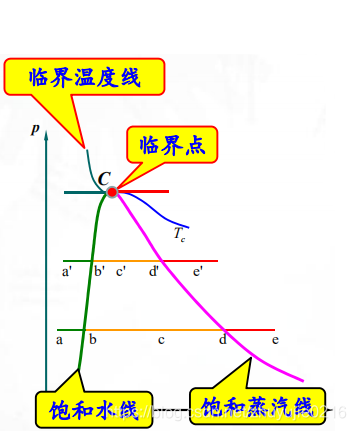

1. 水和水蒸气的p-v图
通过不同压力下的定压实验得出水和水蒸气的p-v图
大概记住临界状态下的参数:

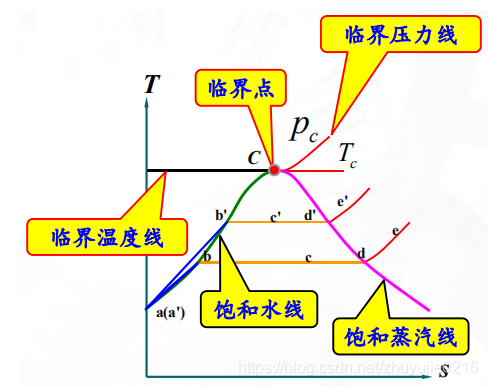

2. 水和水蒸气的T-s图

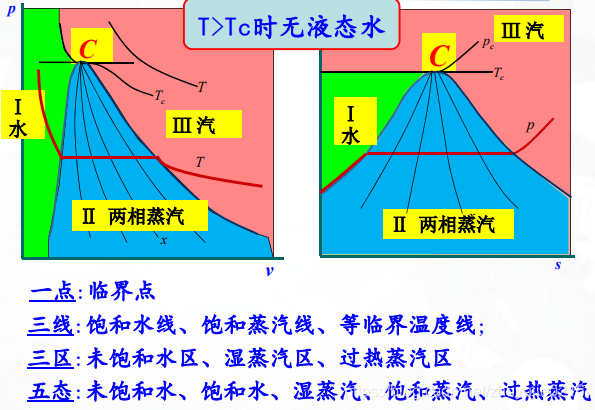

3. 水和水蒸气状态图上的分区
等临界温度线是很重要的一条线

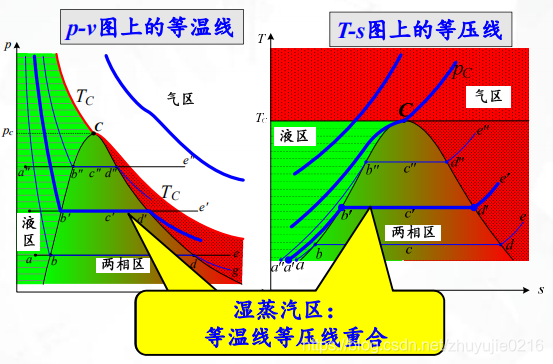

4. 状态图上的等温线和等压线
5. 水和水蒸气的参数
(1)汽化潜热r
- 1kg,定压吸热量
- 起点:饱和水
- 终点:饱和蒸汽
- 压力升高,汽化潜热减小(极端情况下)

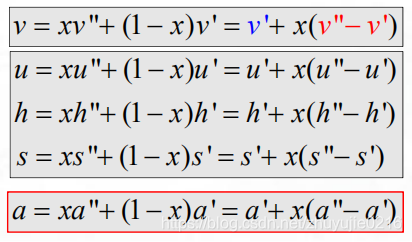

(2)干度x
(3)三相点
-
三相点:气(饱和蒸汽)液(饱和水)固(冰)三相共存
-
规定:三相点液态水的热力学能和熵为0
-
推论:三相点液态水的焓约等于0
-
注意:三相点蒸汽的焓不等于0
08-05 水和水蒸气参数的图表和计算工具

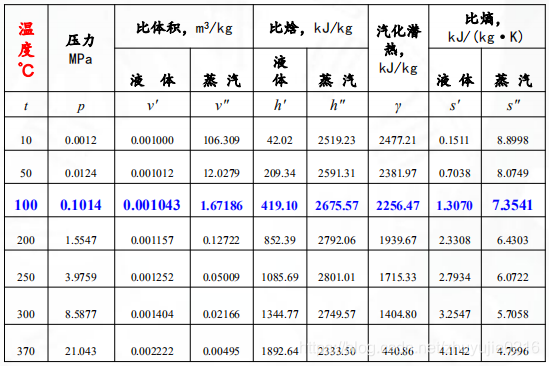

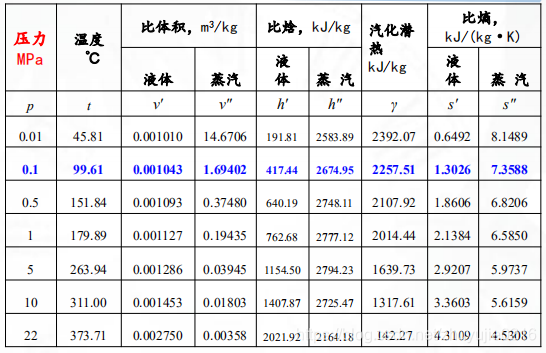

1、水和水蒸气的饱和参数
饱和状态下:压力和温度一一对应
就是能由温度能确定压力等其他参数,也能由压力确定温度等饱和参数
其他参数随之确定
2、水和水蒸气的参数表
温度和压力不一一对应
需要温度和压力两个参数同时确定其他参数
3、水和水蒸气的参数计算方法(略)

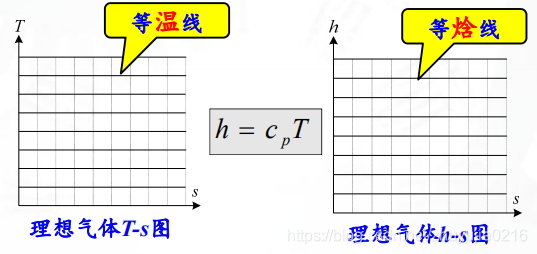

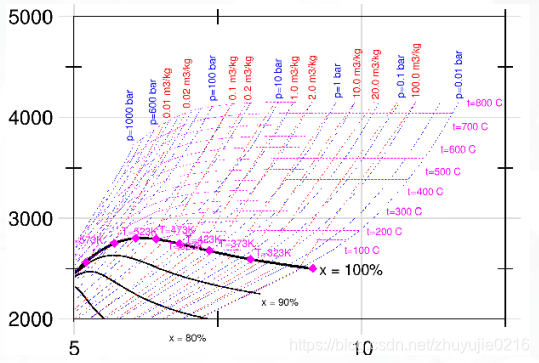

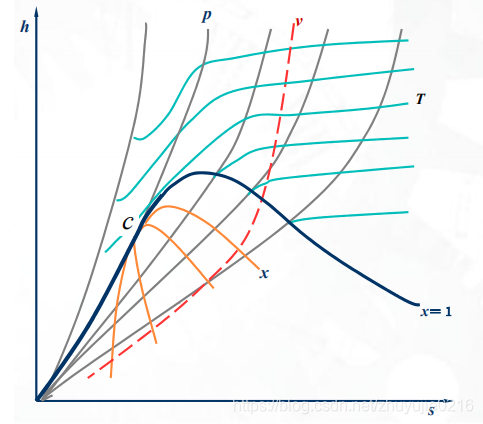

4、水和水蒸气的h-s图
08-06 水和水蒸气的热力过程

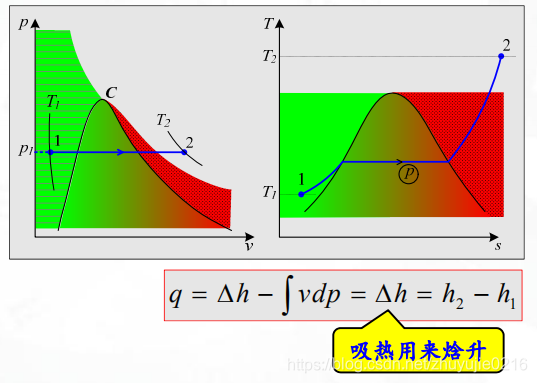

1. 水和水蒸气的等压过程
忽略流动阻力的流动过程:非常常见

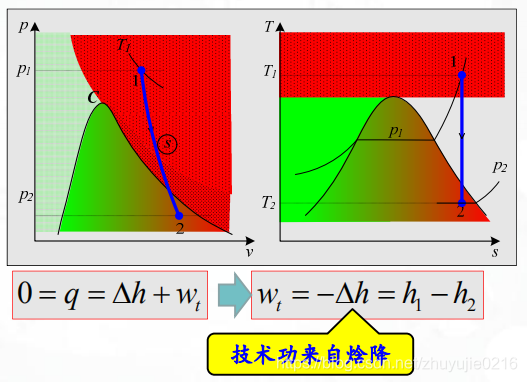

2. 水和水蒸气的等熵过程
理想化的绝热过程

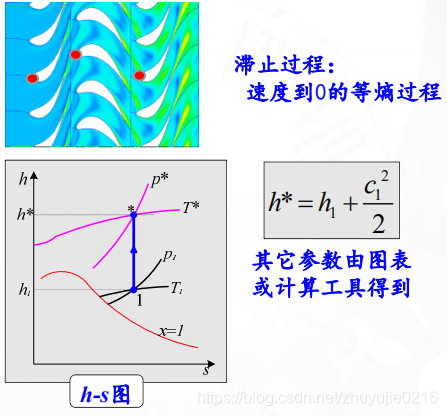

3. 水蒸气的滞止过程
4. 水蒸气的节流过程
在湿蒸汽区,等温线和等压线重合,所以仅仅由p和T不可以定下x,所以可以通过节流过程定下x
注意:节流过程的特点就是:焓不变,对于理想气体来说,温度不变,但对于水蒸气来说,温度是下降的
08-07 朗肯循环的工作过程

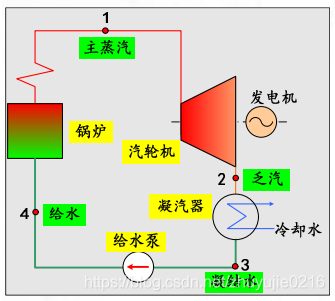

1. 设备和工质
2. 锅炉
需要三样原料:
- 燃料(煤石油天然气等物质)
- 水
- 空气
产生三样东西:
- 蒸汽(产品)
- 灰\渣
- CO2、NOx、SOx
3. 汽轮机(汽机)
蒸汽能量转化为机械能
4. 给水泵
提高水的压力

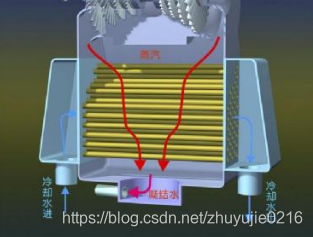

5. 凝汽器
将低压蒸汽转化为水
压力:5kPa
温度:30℃

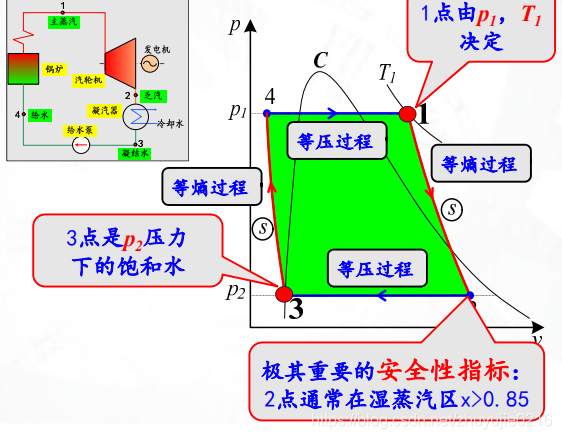

6. p-v图和T-s图
只需要p1、T1和p2就可以确定一个朗肯循环
1点和3点先确定下来,其他再由等压过程和等熵过程的过程线交点决定

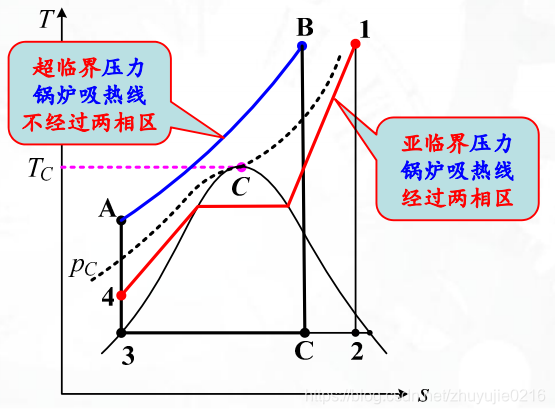

超临界朗肯循环的T-s图
08-08 朗肯循环的能量分析
1、工质是稳定流动状态

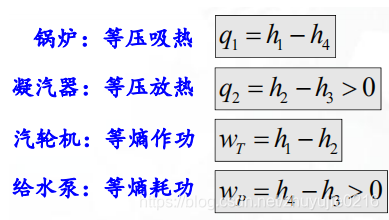

因为等压过程和等熵过程的特点,热量和功量都可以由焓表示

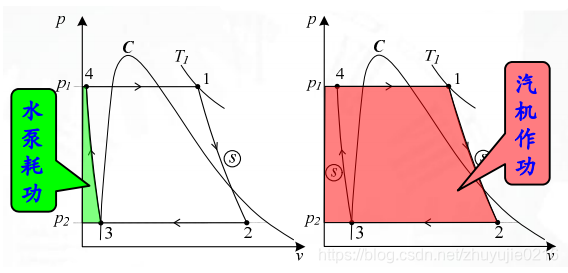

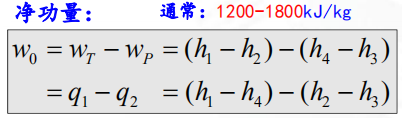

2、效率和功量
给水泵耗功占总量的2-3%,说明水泵耗功远远小于汽机的做功
3、量损与质损
第一定律:凝汽器里的“量损”很大
第二定律:锅炉里的能“质损”很大,“量损”为0
结论:提高朗肯循环效率要从锅炉着手
4、不可逆做功过程

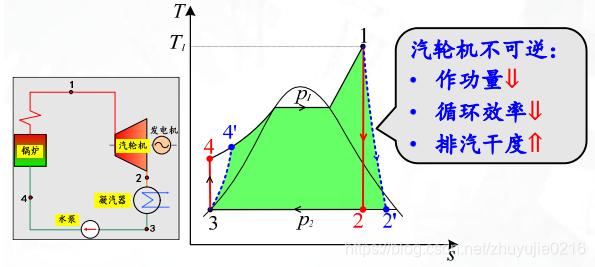

1) 汽轮机中做功不可逆
做功过程中有不可逆因素,做功量肯定减少,循环效率下降,由于越靠近饱和蒸汽线,所以安全性提高了
定义的内效率是做功少的除以做功多的,结果小于1

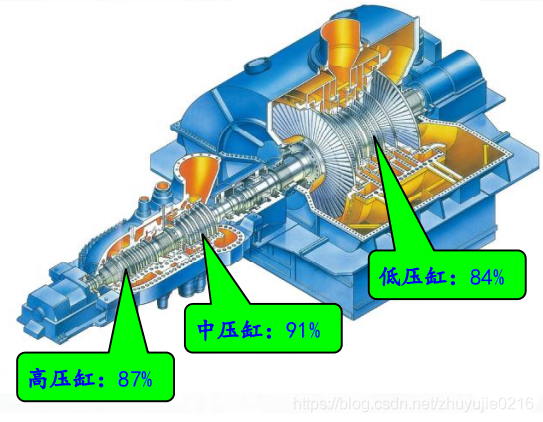

典型的汽轮机内效率值:
注意:绿色部分不是净热,因为虚线不是准平衡过程

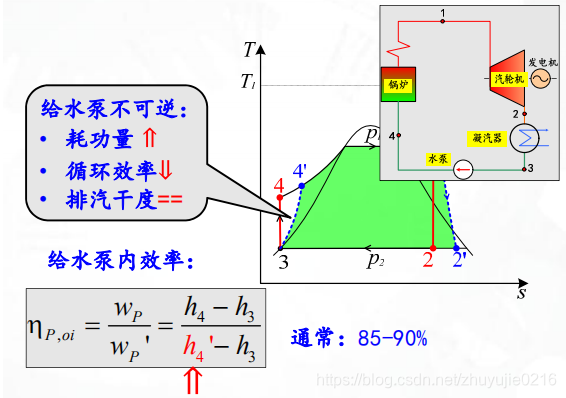

2)给水泵中的不可逆过程

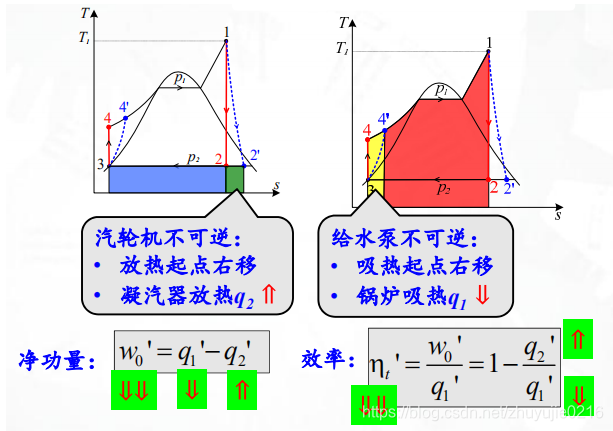

3)不可逆朗肯循环的功量和效率
08-09 参数对朗肯循环的影响
1、决定参数和评价指标

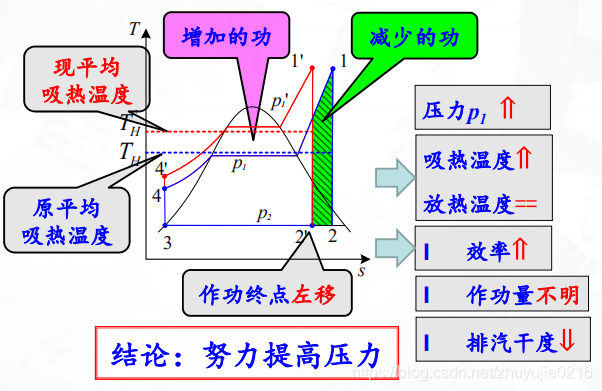

2、压力对朗肯循环的影响
压力p1升高,41那跟线会抬升,但是T1不变,从而确定了1’点

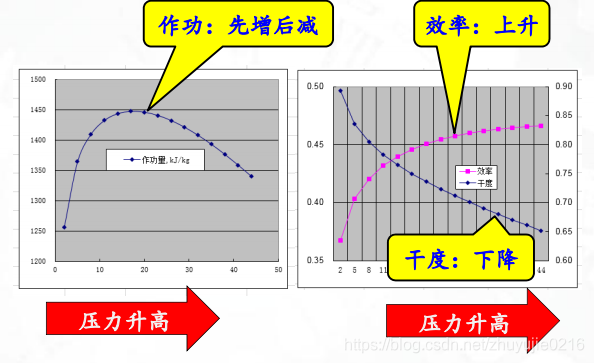

压力对朗肯循环的影响曲线:

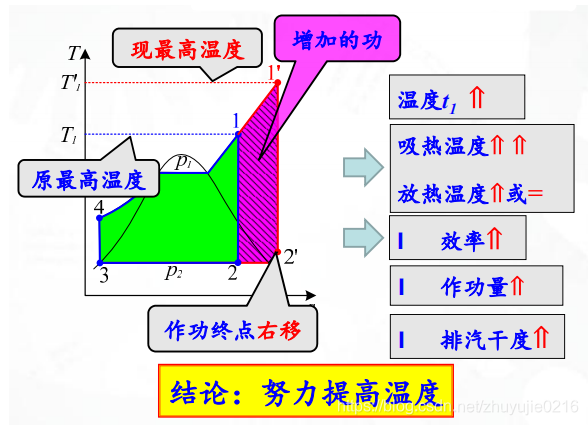

3、温度对朗肯循环的影响
p1压力线不变,温度T1上升,可以找到1’点
温度对朗肯循环的影响曲线:
做功、效率和安全性指标都是有利因素
4、终压对朗肯循环的影响

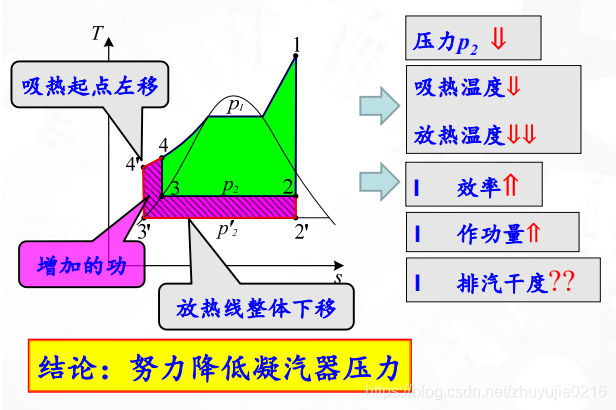

终压p2下降,23线往下移,与饱和水线的交线就是3’

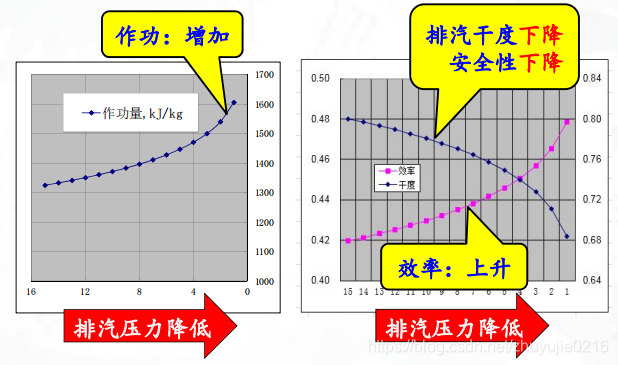

终压对朗肯循环的影响曲线:
虽然机组功率增大,但是水泵耗功增加的更多,总的来说,值得增加p2
08-10 再热循环

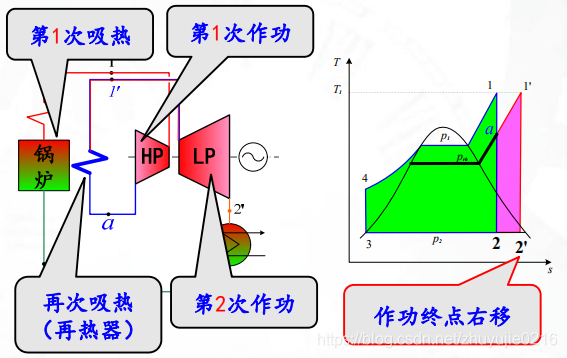

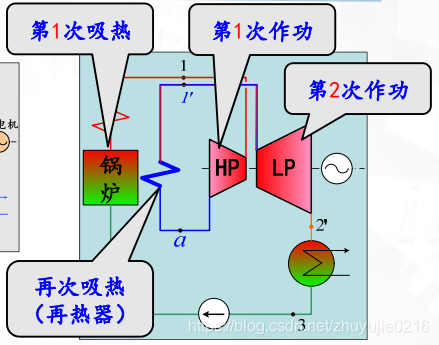

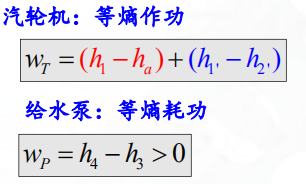

1. 再热循环的工作过程

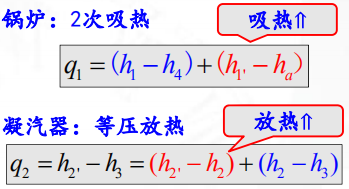

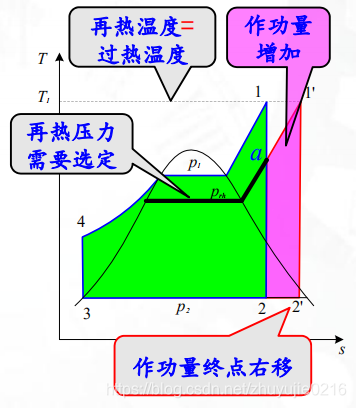

2. 再热循环的能量分析
吸热和放热都增加,效率说不清楚

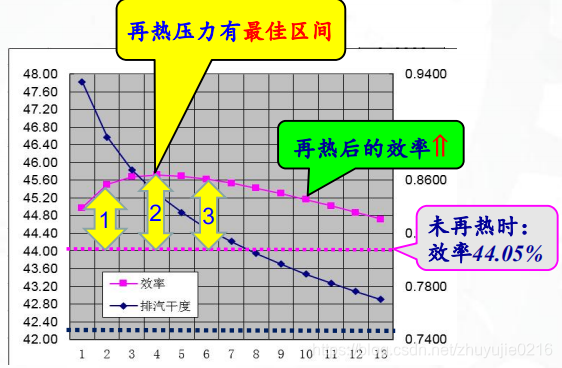

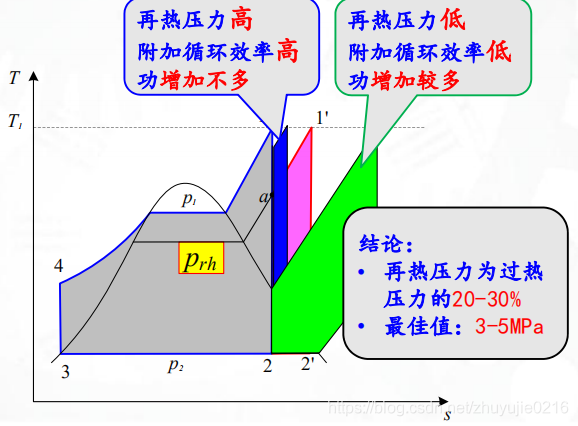

3. 再热压力对再热效率的影响
- 再热压力太大和太小都不好,有一个最佳区间
- 再热之后的效率虽然有大有小,但是都比没有再热的效率高

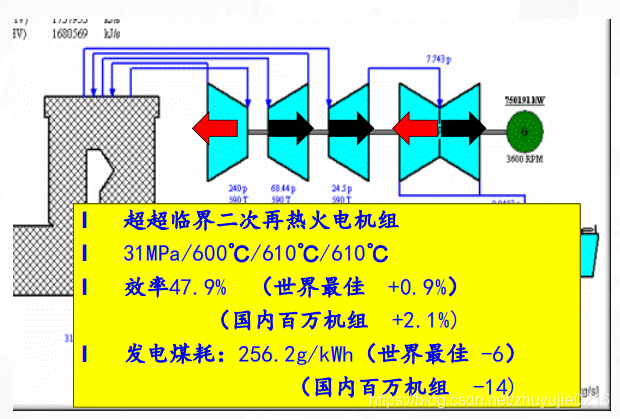

4. 二次再热循环
08-11 回热循环的工作过程

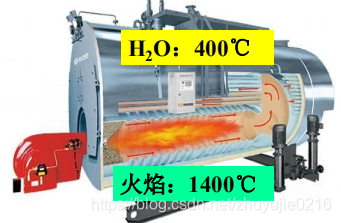

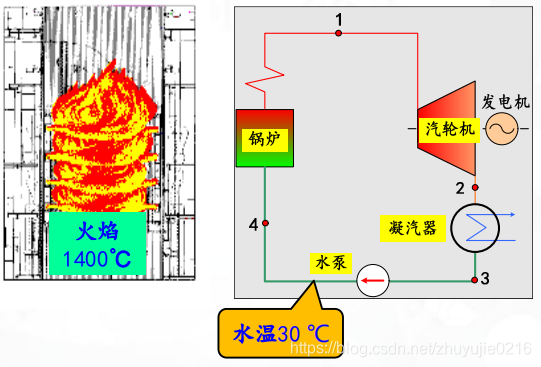

原因:高温火焰加热低温给水是大熵增环节

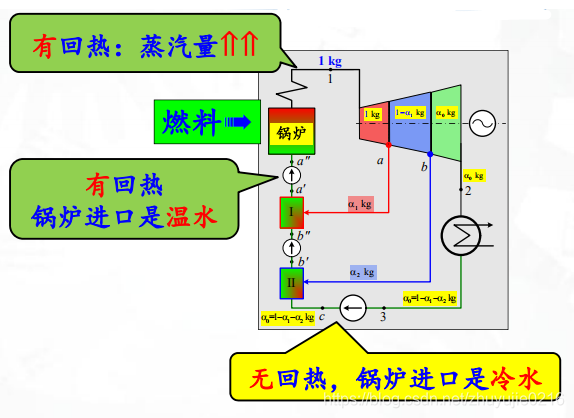

1. 汽机抽汽加热锅炉给水

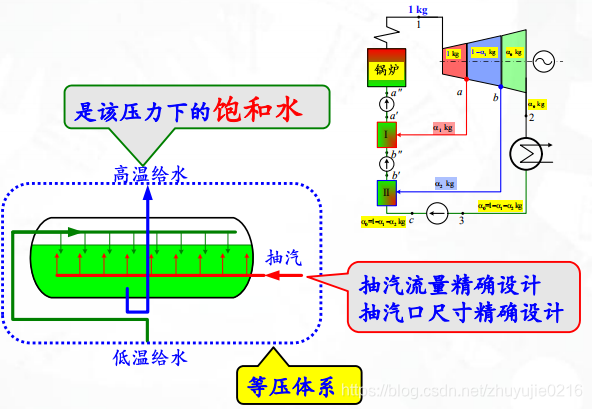

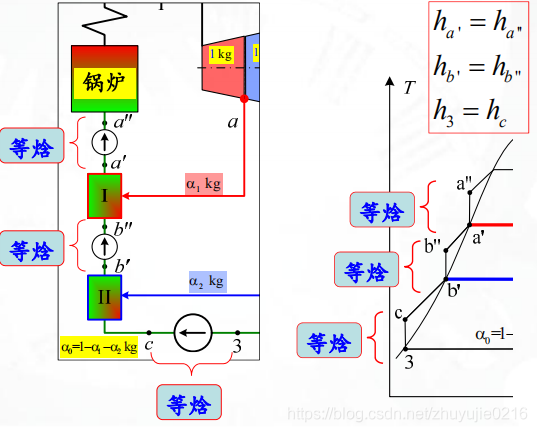

2. 回热加热器原理示意
回热加热器出口工质是饱和水状态,即混合点a’和b’是饱和水:
回热循环分析时,忽略水泵耗功:

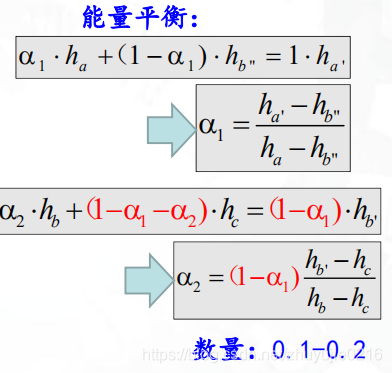

3. 参数计算

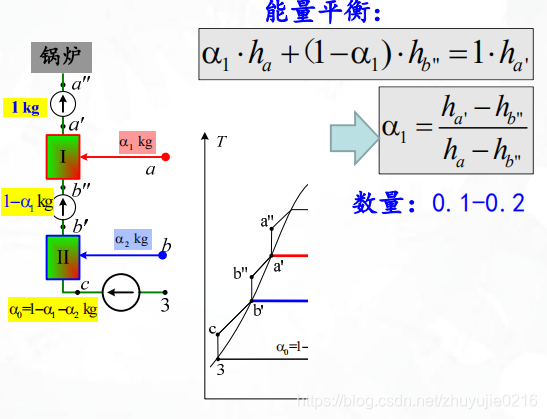

1)第一级抽汽率的计算

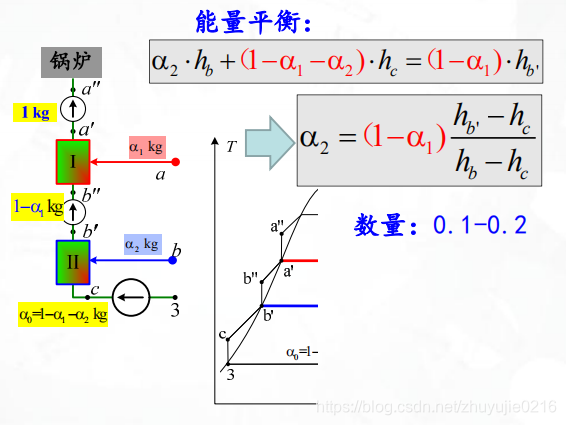

2)第二级抽汽率的计算

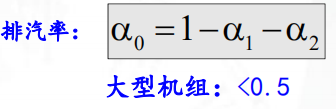

3)汽机排汽率的计算
08-12 回热循环的能量分析
1. 汽轮机做功量的计算

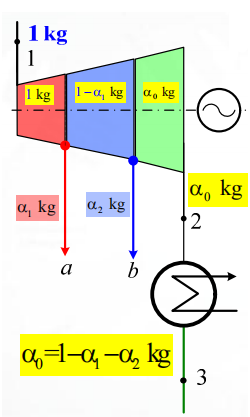

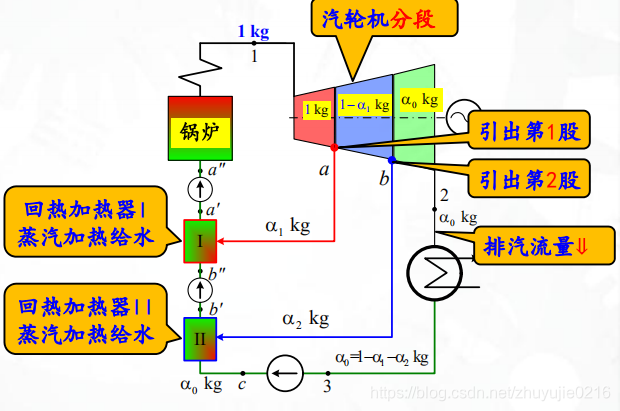

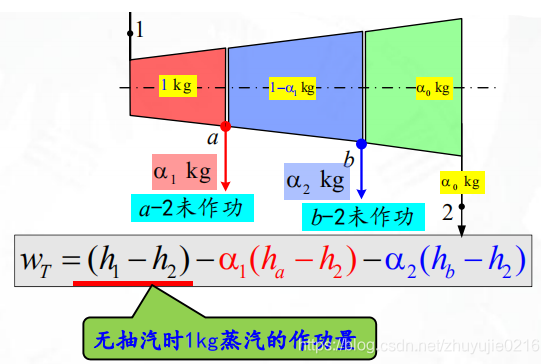

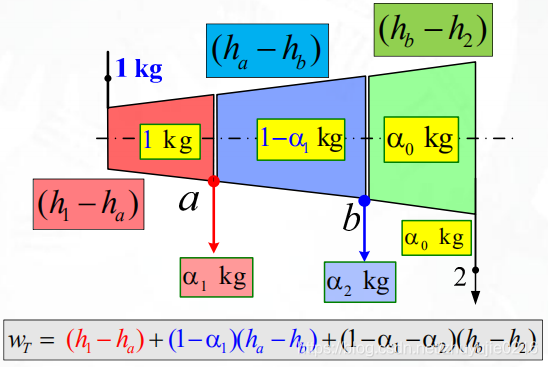

1)分段法
分为1-a、a-b、b-2三段,每段的蒸汽量都不相同
2)分流法

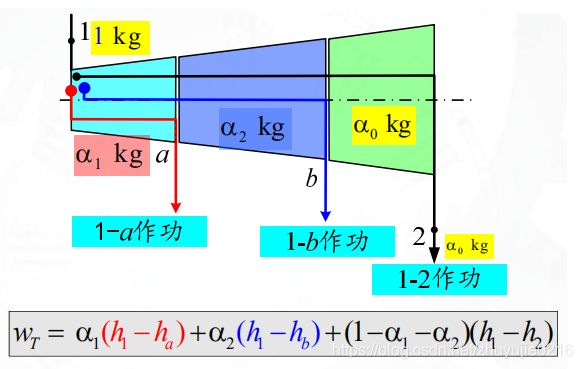

3)少功法
结论:回热抽汽使1kg蒸汽的做功量减少
2. 锅炉吸热量的计算
1)直接法
回热抽汽使1Kg蒸汽的吸热量减少

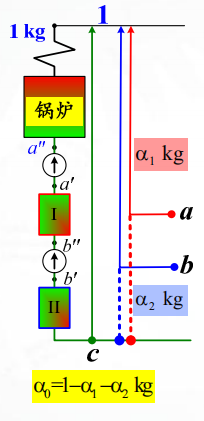

2)分流法

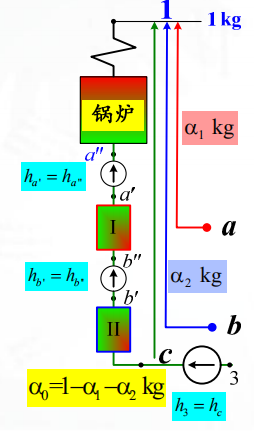

这是将水按流量分成三股,第一股α1Kg的蒸汽从a点加热到1点,第二股α2Kg的蒸汽从b点加热到1点,第三股α0从c点加热到1点,总热量由三股流量的热量累加得到

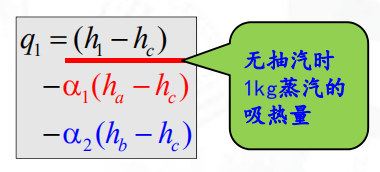

3)少热法
结论:回热抽汽使1Kg蒸汽的吸热量减少
3. 锅炉放热量的计算
结论:回热抽汽使1Kg蒸汽的吸热量减少

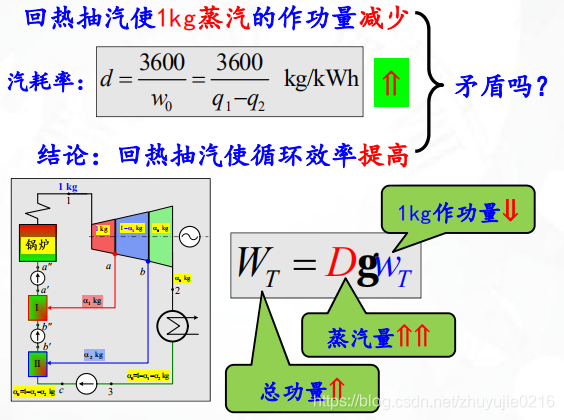

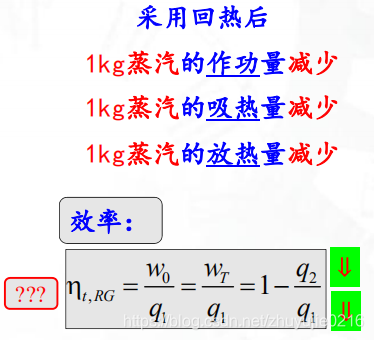

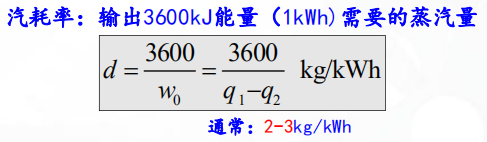

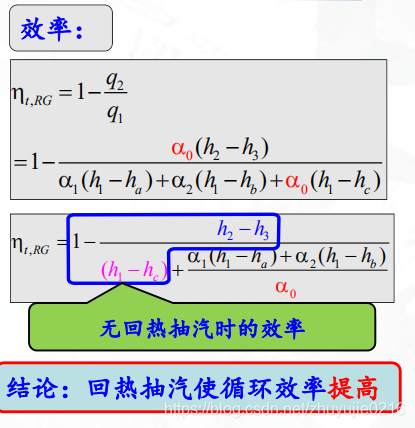

4. 回热循环的效率和汽耗率
蒸汽量多的原因:
08-13 有再热的回热循环
原因:
- 再热循环提高了安全性
- 回热循环提高了经济性

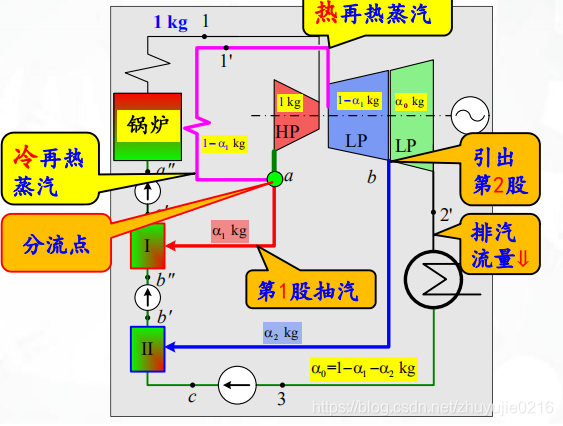

1. 工作过程

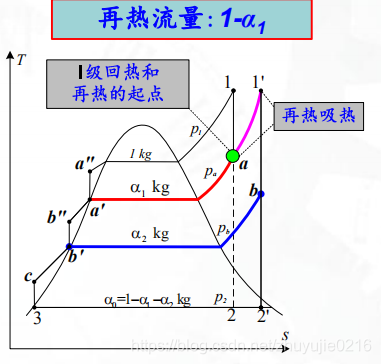

2. T-s图
3. 第一、二级抽汽率计算

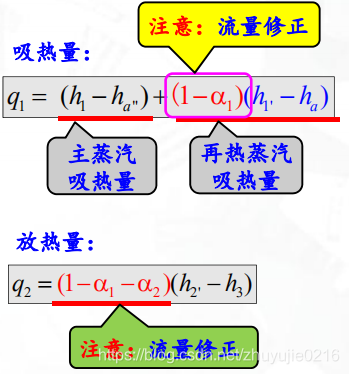

4. 能量分析
