机械设计基础复习重点

题型：填空、选择、判断、简答

第一章 平面机构的自由度和速度分析

§1－1 运动副及其分类

1. 零件和构件的区别：

   零件 － 独立的制造单元
   构件 － 独立的运动单元

2. 本章的研究对象：平面机构

   平面机构：所有构件都在相互平行的平面内运动

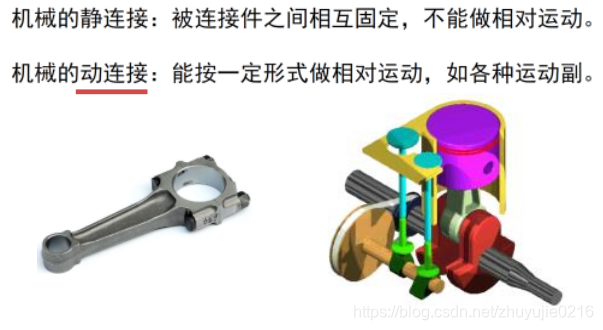

3. 连接的分类：静连接和动连接



4. 运动副的定义：

三个条件，缺一不可：
①两个构件；②直接接触，产生约束；③能产生相对运动。

5. 接触形式的分类：

6. 运动副的自由度

构件相对于参考系所具有的独立运动的个数

7. 运动副的约束数：

因直接接触组成运动副而失去的自由度的个数

§1－2 平面机构的运动简图

§1－3 平面机构的自由度(重要)

重点：

• F=3n － 2PL－ PH
• 如何处理复合铰链、局部自由度和虚约束等情况
• 机构具有确定运动的条件

§1－4 速度瞬心及其在机构速度分析中的应用

第二章 平面连杆机构

§2 - 1 平面连杆机构的基本类型及其应用

§2 - 2 铰链四杆机构的特性（重要）

重点：

• 曲柄存在的条件
• 急回特性
• 压力角和传动角
• 死点的位置

第三章 凸轮机构

§3 - 1 凸轮机构的应用和类型

§3 - 2 从动件的运动规律

重点：

• 位移 S、速度 V、和加速度 a 随时间 t 的变化规律。
• 刚性冲击&柔性冲击

§3 - 3 凸轮机构的压力角（重要）

重点：

• 压力角与作用力的关系，如何确定？如何调整？

§3 - 4 图解法设计凸轮机构的轮廓

重点：

• 如何运用反转原理实现凸轮轮廓的设计

第四章 齿轮机构

本章重点：

1. 渐开线的形成与性质；
2. 标准齿轮的各部分名称和参数计算；
3. 直齿轮、斜齿轮、锥齿轮的正确啮合条件；
4. 齿轮的切齿方法、根切现象、最少齿数、变位齿轮；
5. 斜齿轮法面参数与端面参数之间的关系；
6. 直齿轮、斜齿轮、锥齿轮的传动比计算。

§4 - 1 齿轮机构的特点和类型

§4 - 2 齿廓实现定角速度比传动的条件

§4 - 3 渐开线齿廓

渐开线的形成与性质

§4 - 4 齿轮各部分名称及渐开线标准齿轮的基本尺寸

§4 - 5 渐开线标准齿轮的啮合

§4 - 6 渐开线齿轮的切齿原理

§4 - 7 根切现象、最少齿数及变位齿轮

§4 - 8 平行轴斜齿轮机构

§4 - 9 锥齿轮机构

第五章 轮系

§5 - 1 轮系的类型

§5 - 2 定轴轮系及其传动比

§5 - 3 周转轮系及其传动比

§5 - 4 复合轮系及其传动比

§5 - 5 轮系的应用

第七、八、九章

三个重点

1. 为什么要调节速度波动？如何调节？
2. 为什么回转件会不平衡？如何调节？在实践中，这两种情况能否消除？
3. 机械零件的主要失效形式？主要工作能力设计准则有哪些？

第十章 连接

本章重点

1. 螺纹的类型和参数、螺纹联接的基本类型；
2. 螺旋副的受力分析、效率和自锁；
3. 螺栓连接的预紧和防松方法；
4. 螺栓连接的强度计算：
   • 松螺栓连接
   • 紧螺栓连接（仅受预紧力，受横向载荷，铰制孔螺栓连接，受轴向工作载荷）
5. 键连接的类型、工作特点、强度校核。

§ 10- 1 螺纹参数

§ 10- 2 螺旋副的受力分析、效率和自锁

§ 10- 3 机械制造常用螺纹

§ 10- 4 螺纹连接的基本类型及螺纹紧固件

§ 10- 5 螺纹连接的预紧和防松

§ 10- 6 螺纹连接的强度计算

§ 10- 7 螺栓的材料和许用应力

§ 10- 8 提高螺栓连接强度的措施

§ 10- 11 键连接和花键连接

§ 10- 12 销连接

第十一章 齿轮传动

本章重点

1. 齿轮的失效形式
2. 齿轮材料及热处理
3. 齿轮传动的精度
4. 渐开线齿轮的受力分析、强度计算（重要）

• 直齿圆柱齿轮
• 斜齿圆柱齿轮
• 直齿锥齿轮

5. 齿轮的构造、润滑、效率

§11-1 齿轮失效形式和设计规则计算准则

§11-2 齿轮材料及热处理

§11-3 齿轮传动的精度

§11-4 直齿圆柱齿轮传动的作用力及计算载荷

§11-5 直齿圆柱齿轮传动的齿面接触强度计算

§11-6 直齿圆柱齿轮传动的弯曲强度计算

§11-7 圆柱齿轮材料和参数的选取和计算方法

§11-8 斜齿圆柱齿轮传动

§11-9 直齿圆锥齿轮传动

§11-10 齿轮的构造

§11-11 齿轮传动的润滑和效率

第十二章 蜗杆传动

§12-1 蜗杆传动的特点和类型

§12-2 圆柱蜗杆传动的主要参数和几何尺寸

§12-3 蜗杆传动的失效形式、材料和结构

§12-4 圆柱蜗杆传动的受力分析（重要）

第十三章 带传动和键传动

§13-1 带传动的类型和应用

§13-2 带传动的受力分析（重要）

§13-3 带的应力分析（重要）

§13-4 带传动的弹性滑动、传动比和打滑现象（重要）

§13-5 V带传动的计算

§13-6 V带轮的结构

§13-8 链传动的特点和应用

§13-9 链条和链轮

§13-10 链传动的运动分析和受力分析（重要）

第十四章 轴

§14-1 轴的功用和类型

§14-2 轴的材料

§14-3 轴的结构设计（重要）

要点：

• 轴应便于制造安装
• 轴上零件要有准确的定位
• 各零件要相对固定
• 改善应力状况，减小应力集中

第十五章 滑动轴承

§15-1 摩擦状态

§15-2 滑动轴承的结构型式

§15-3 轴瓦及轴承衬材料

§15-4 润滑剂和润滑装置

§15-5 非液体摩擦滑动轴承的计算

§15-6 动压润滑的基本原理（重要）

重点：
形成动压油膜的条件/过程/原理

第十六章 滚动轴承

本章重点

1. 滚动轴承的基本结构、分类和特点
2. 滚动轴承的类型代号

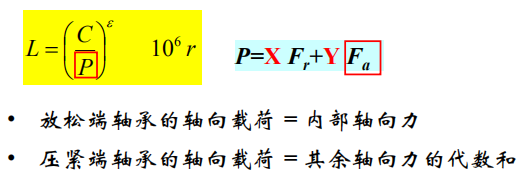

3. 滚动轴承的失效形式和寿命计算


§16-1 滚动轴承的基本类型和特点

§16-2 滚动轴承的代号

§16-3 滚动轴承的选择计算

§16-4 滚动轴承的润滑和密封

§16-5 滚动轴承的组合设计
