版本分支图

版本分支图介绍

版本分支图（Revision graphs）用于方便的查看分支和标签的信息。这是一个可视化展示 Git 版本控制和分支结构的图形界面。通过版本分支图，用户可以清晰地看到各个分支的创建、合并以及提交历史等信息。

随着时间的推进，仓库的分支和标签也会越来越多，分支和标签之间的关系会呈树状，那么就需要能在一张图上显示所有这些关系的功能，版本分支图就是为此而开发的。

在 TortoiseGit 中查看分支图

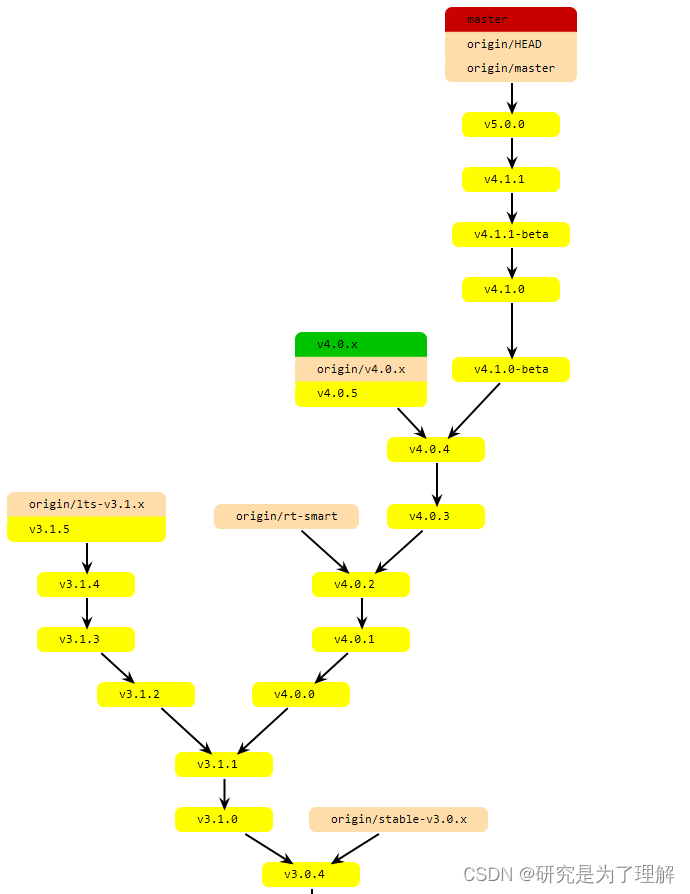

以 rt-thread 为例，查看这个仓库的版本分支图。选中仓库，鼠标右击 - TortoiseGit - Revision graph，即可生成版本分支图（截取其中的一部分）：

在这里插入图片描述
分支图上的每个图块称为 节点 （Nodes），每个节点都有颜色，颜色在 TortoiseGit - Settings 中可以修改。默认的颜色含义是：

红色：当前分支，也就是当前正在使用的分支。
绿色：本地分支，也就是存在于本地 Git 仓库中的分支，它们存储在你的计算机上。
洋红：远端分支，也就是存在于远程 Git 仓库中的分支，这些分支存储在网络上的某个服务器中，比如 GitHub、Gitee等
黄色：标签，也就是标记特定点或版本的引用，详情可参考我的博文TortoiseGit 入门指南12：创建标签

操作分支图

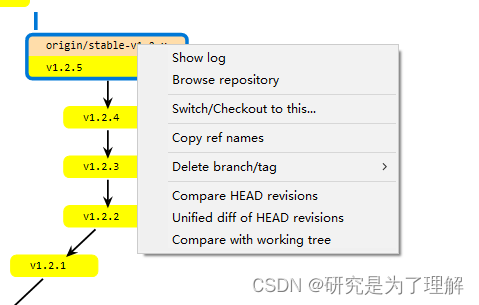

每当鼠标悬停在 节点 上时，修订日期、作者和注释都会显示在提示框中。每个节点还有右键菜单，可以查看当前版本的提交日志等，如下图所示：

在这里插入图片描述
如果选择两个节点（先选中 1 个，再按下 Ctrl 键，左键单击第 2 个），则可以使用右键菜单显示这些修订之间的差异。

如果要再次获取较新的信息，只需使用 F5 刷新视图即可。

浏览存储库

存储库介绍

浏览存储库（Repo-browser）是一个用于查看 Git 存储库中文件和提交历史的功能。通过这个功能，用户可以浏览存储库中的所有文件和目录，查看每个文件的提交历史，以及每个提交的详细信息。同时，它还提供了版本比较的功能，让用户能够直观地看到文件在不同提交之间的差异。

在 TortoiseGit 中打开浏览存储库

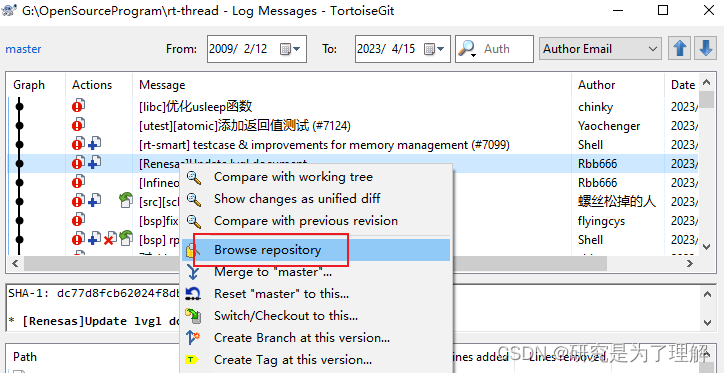

可以在 提交日志对话框 中打开要浏览的存储库。选中仓库，鼠标右击 - TortoiseGit - Git Show log ，打开提交日志对话框。选中要浏览的提交，鼠标右键单击，在弹出的右键菜单中选择 Browse repository ：

在这里插入图片描述

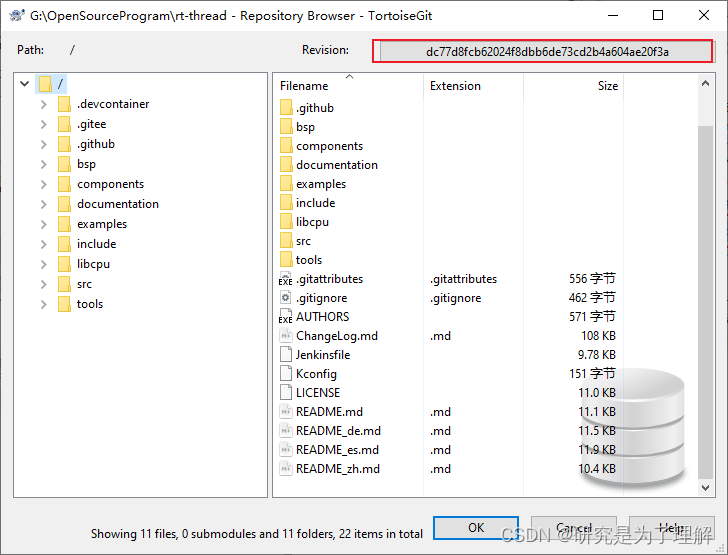

这将打开 “存储库浏览器”：这个功能的界面一般分为左右两个部分。

在左边窗口中，显示的是存储库的目录结构，右边则显示选中目录或文件的内容。在存储库浏览器窗口的顶部，可以看到存储库中的路径以及要浏览的提交版本（以 SHA-1 值表示），可以点击图中红色区域，切换到其它提交，方便地切换到其他版本进行查看。
