C 嵌入式系统设计模式 30：双通道模式

本书的原著为：《Design Patterns for Embedded Systems in C ——An Embedded Software Engineering Toolkit 》，讲解的是嵌入式系统设计模式，是一本不可多得的好书。

本系列描述我对书中内容的理解。本文章描述嵌入式安全性和可靠性模式之七：双道模式。

双通道模式 (Dual Channel Pattern) 主要是通过提供多个通道来提高系统的可靠性，从而在架构层面上解决冗余问题。多通道有两种实现方式：

1. 同构冗余通道：指系统中使用相同设计和功能实现的多个通道（相同的软、硬件）。
   该模式能够应对 随机故障，也称为系统 失效 (failures)，失效是指系统之前运行正常，但某些东西发生了变化，比如汽车传动轴断裂，导致系统进入失效状态。
   同构冗余无法解决 系统性故障，也称为 错误 (errors)，错误是指需求不正确、糟糕的设计或糟糕的实现导致，比如软件有 BUG。
2. 异构冗余通道：系统中使用不同设计或实现方式的冗余通道 (不同的软、硬件)。它能够同时处理 失效 和 错误。

摘要

双通道模式 通过复制通道并在其中嵌入管理逻辑，以解决安全性和可靠性问题。这一模式会确定各个通道何时处于“激活”状态，以此提供架构层面的冗余设计。

问题

此模式提供了对 单点故障（根据所选的具体实现方式，比如同构冗余或异构冗余，可能是 失效 或同时包含 失效和错误 ）的防护。依据所采用的模式类型，系统可通过比较各通道之间的信息，当在一个通道中检测到故障时，可以切换至安全状态；或者自动使用另一个通道。

单点故障（Single-point Faults）：指系统中一点失效，就会让整个系统无法运作的部件，换句话说，单点故障即会整体故障。

模式结构

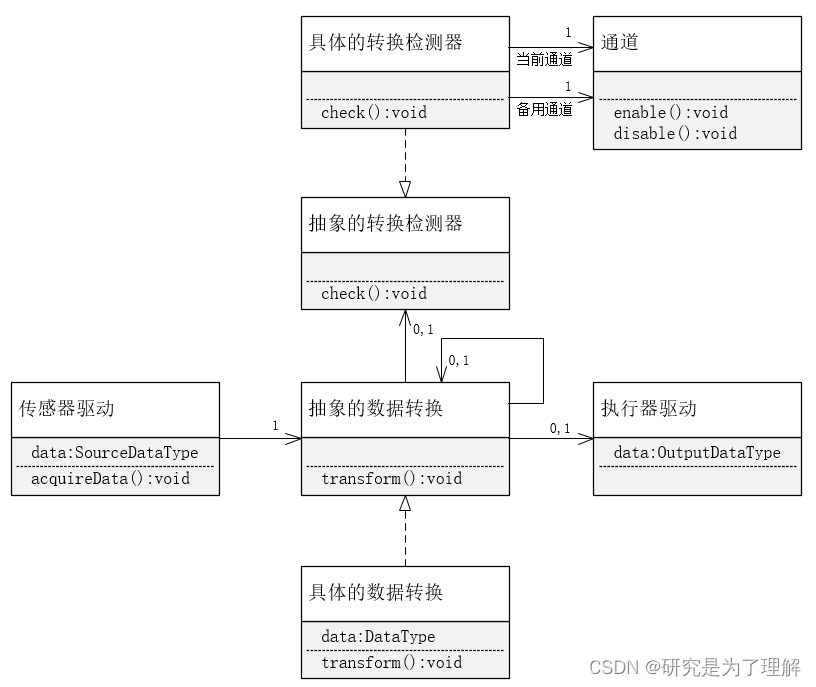

模式结构图如下所示：

除了 具体的转换检测器 与当前通道和备用通道之间存在 关联 关系外，其余部分几乎与 受保护的单通道模式 完全一致。需要注意的是，这样的设计使得 检测器 能够禁用当前通道并启用备用通道。

模式详情

传感器驱动

从一个或多个传感器获取物理数据，并将其放入通道进行处理。

执行器驱动

这个类利用计算出的输出值来驱动一个或多个执行器，例如电动机、灯光或加热装置等。

通道

此类是其它实例的容器，用于管理不同的 通道 ，在此背景下非常重要，因为它提供了一个“冗余单元”。它自身提供了两个服务方法—— enable() 和 disable() 。

具体的数据转换

此类负责对输入的数据值（来自传感器或前一个 具体的数据转换类 ）执行数学变换，并生成输出结果（发送给序列中的下一个 具体的数据转换类或者 执行器驱动）。在简单情况下，可能只需要单一的 具体的数据转换类，但在更为复杂的应用场景中，可能存在多个不同的具体数据转换类。每一个具体的数据转换类都会对数据进行特定的处理和转换，从而构成整个数据处理通道的核心部分，确保数据在传输过程中逐步转化成适合执行器驱动设备所需的形式，最终驱动物理动作或控制设备行为。

在数据转换链中，某些特定的 具体的数据转换类 构成了检查点，即会在这些点检查数据转换的有效性。对于这些情况，会与特定 具体的转换检查类 进行关联。

关联：UML 中的 关联 表示类与类之间的连接，关联关系使一个类知道另外一个类的属性和方法。这里 具体的数据转换类 知道 具体的转换检查类 的函数(即：check() 函数)，转换类对象调用检查类提供的方法来检查数据的合法性。

具体的转换检查

这是一个特定的数据 转换检查类，其作用是在转换链中的某一特定节点上核查数据转换是否有效。

效果

这种模式通过复制通道来解决与安全或可靠性相关的故障问题。通常情况下，这也需要相应地复制一部分硬件资源，因此带来了较高的重复（生产）成本。当这些通道完全一致时，所有副本都会包含相同的错误，在同样的条件下会表现出相同的错误现象。

实现策略

两个通道的管理方式可以根据实际情况采取不同的实现方式。一种常见做法是让两个通道同时运行，并相互比对输出结果——如果两者输出差异超过一定阈值，系统将切换至故障安全状态。另一种选择是一开始仅运行一个通道，一旦检测到故障，立即启用另一个通道，这样即便在出现故障的情况下也能保证服务的持续进行。

实例

见原书。

---
