显示屏 LM6059 (ST7565P主控)

ST7565P 是一款单芯片点阵 LCD 驱动器，可以直接连接到微处理器总线上。支持 8 位并行和 SPI 串行接口。LM6059 显示屏是拓普微推出的一款使用 ST7565P 主控的单色液晶显示屏。

内部显示数据 RAM 的每个数据位（65x132）与 LCD 面板上的每个像素（65x132）一一对应，因此，ST7565P 能够实现高自由度的显示。

特性

通过 显示 RAM 来直接显示 RAM 中的数据。

支持：8086、6800、SPI接口

内置低功耗电源电路：升压器、可调稳压器和跟随器

• 升压电路支持2X/3X/4X/5X/6X升压电平。
• 高精度稳压器，带有对比度控制(EV)，内置 V0 电压调节电阻器
• 内置 LCD 偏置电压跟随器

内置 RC 振荡器电路，支持外部时钟输入

宽电压输入范围：2.4~3.3V ，拓普微要求供电电压在 2.8~3.3V 之间。

工作温度范围：-30~85℃，拓普微要求 -20~70℃

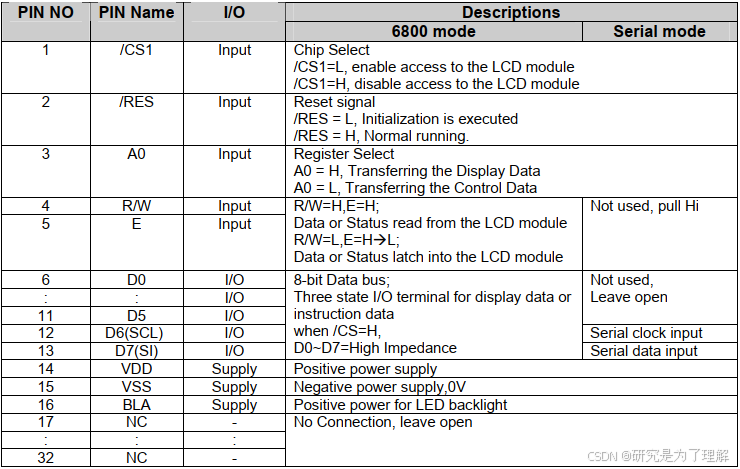

LM6059 接口端子功能

当使用 串行接口 时，(P/S = “L")，D0~D5 引脚连接到 VDD 或者浮空，必须固定为高电平。R/W 和 E 引脚必须要么为高电平，要么为低电平。当片选无效时，D0~D7 为高阻状态。

• A0：一般接在 MPU 地址总线的最低有效位，确定总线上的 数据位 是 数据 还是 命令。串行接口中，只在每个字节传输的第 8 位 CLK 的上升沿采集 A0 引脚状态，用来表明这个字节是显示数据还是控制数据。
  • =H ：D0~D7 为 显示 数据
  • =L：D0~D7 为 控制 数据

LM6059 跳线功能

虽然主控芯片 ST7565P 支持 8086、6800 和 SPI 三种接口模式，但是 LM6059 只支持其中的 6800 和 SPI 这两种接口。这两种接口通过PCB 上的跳线焊盘来选择。

我这边购买产品默认是 6800 模式。

使用跳线焊盘来选择接口模式非常不好。我们的产品使用 SPI 接口通讯，我已经看到好几次，液晶模块焊接好以后，调试时液晶屏无反应，才想到要先更改接口模式。而这个跳线焊盘在 LCD 模块的背面，需要将 LCD 模块拆下来才能更改接口模式。
更好的做法是将接口模式引脚连到接线端子上，由客户在硬件设计时确定。

串行接口

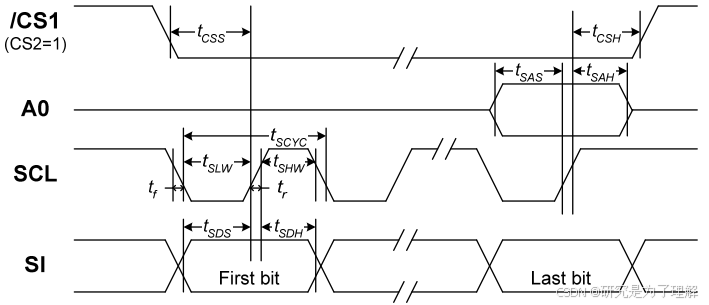

时序图：

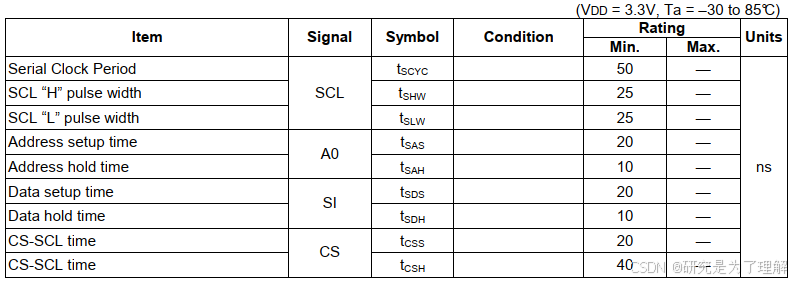

时序时间与芯片供电电压大小有关，以 V_DD = 3.3V 为例，具体时间为：

由此可知，一个 CLK 完整周期 = T_SLW + T_r + T_SHW + T_f = 25 + 15 + 25 + 15 = 80ns，所以供电电压为 3.3V 时，SPI 最大主频可以达到 12.5MHz。

MPU 在访问 ST756P 时仅需满足循环时间(tCYC)要求，因此可以确保更高的数据传输速率。

芯片片选

• 芯片片选有效后，SI 和 CLK 引脚开始接收信号，在 CLK 的 上升沿 读取 SI 引脚状态。
• 芯片片选无效时，D0 至 D7 (数据线)进入高阻抗状态，A0、/RD 和 /WR 输入无效(不检测)。当选择串行接口时，移位寄存器和计数器被重置。

忙信号

当 忙 标志置一时，表示 ST7565P 正在运行内部进程，此时除了状态读取外，不会受理任何命令。忙标志与读取指令一起输出到 D7 引脚。如果满足循环时间(tCYC)要求，就不必在每条命令之前检查此标志。

页地址

页地址范围 0~7，由 页地址 设置命令指定。

列地址

列地址范围 0~131，由 列地址 设置命令指定，每次读写显示数据，列地址都会加一。列地址在递增到 131 时停止，。列地址不会自动回到 0，也不会改变页地址，你必须手动的改变它们。

此外，ADC 命令(段驱动器方向选择命令) 用于反转显示列地址和段输出之间的关系。

行地址

行地址范围 0~64，由 显示起始行地址 设置命令指定。指定显示 RAM 数据从 LCD 面板的第几行开始显示，通常设置为 0 。
如果使用 显示起始行地址 设置命令动态更改行地址，则可以执行 屏幕滚动、页面交换 等。

显示数据锁存电路

显示数据锁存电路是一种锁存器，它临时存储从显示数据 RAM 输出到液晶驱动电路的显示数据。

显示 正常/反向 命令、显示 ON/OFF 命令和显示所有点 ON/OFF 命令仅控制锁存器内的数据，所以它们不会改变显示数据 RAM 本身内的数据。

振荡器电路

RC 振荡器，用于显示时钟源。

公共输出状态选择电路

COM 输出扫描方向可以通过 公共输出状态选择 命令来选择。

供电电路

内置低功耗电源电路：升压器、可调稳压器 和 电压跟随器。可以使用 电源控制 命令独立的 打开 或 关闭 升压器、可调稳压器和跟随器电路。如果使用内部供电电路，则各个电源关系为：

芯片供电引脚 VDD2 -> 升压器 -> VOUT -> 可调稳压器 -> V0 -> 跟随器 -> V0、V1、V2、V3、V4 (为 LCD 面板供电)

升压转换器 (Step-up) 电路

能够通过外接电容进行升压，支持 2X、3X、4X、5X、6X 升压，升压参考电压是 VDD2 - VSS，升压输出引脚为 VOUT 。这个电压会给稳压器产生 V0 电压。

可调稳压器

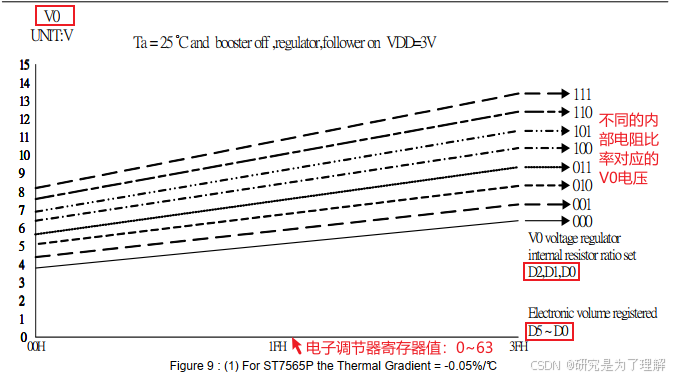

可调稳压器输入电压是升压电路输出 VOUT， 输出是 LCD 驱动器电压 V0。芯片内部具有电阻和电子调压器，用于稳压器产生 V0，在这种情况下，液晶电源电压 V0 可以通过命令单独控制，而无需任何外部电阻，从而可以调节液晶显示器的亮度。

$$V_0=(1+\frac{Rb}{Ra})\ast (1-\frac{a}{162})\ast V_{REG}$$

其中：

• V₀ < VOUT
• V_REG = 2.1 V
• a = 1~64，为电子调压器
• 1+Rb/Ra =3.0~6.5，设置内部电阻比率


省电模式

推荐按照如下顺序关闭内部电源

1. 关闭显示
2. 强制所有显示点打开

退出省电模式：与进入省电模式顺序相反。

复位电路

复位引脚为 /RES，低电平复位。当芯片上电时，IC 内部状态变得不稳定，必须使用 /RES 引脚复位初始化。初始化之后，每个输入引脚才可以正常控制。

强调：电源接通时的初始化必须通过向此引脚施加复位信号来完成。复位命令不能替代复位信号。

复位后的默认状态是：

1. 显示关闭
2. 正常显示模式(对应所有显示点强制打开)
3. ADC 选择：正常(对应反转模式)
4. 电源控制电阻器比率 = 0
5. 串行接口内部数据寄存器清零
6. LCD 供电电源偏置比率：1/65 DUTY = 1/9 bias
7. 关闭所有指示灯
8. 退出省电模式
9. V0 电压稳压器内部电阻 Ra 和 Rb 分离
10. SEG 和 COM 引脚的输出条件：SEG=VSS、COM=VSS
11. 读修改写模式关闭
12. 显示起始行设置为第一行
13. 列地址设置为地址 0
14. 页地址设置成页 0
15. COM 输出引脚状态正常
16. V0 电压稳压器内部带你组比率 = 0
17. 电子调压器寄存器= 0x10
18. 退出测试模式

复位 命令只设置上面的 11~18 项。

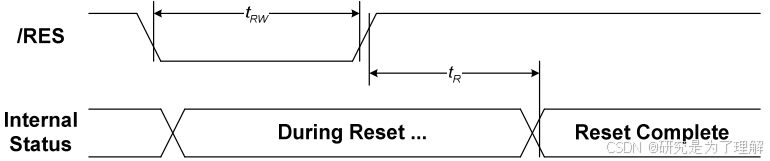

复位时序图：

供电为 3.3V 时，时序数据：

重复刷新

推荐以特定周期经常性的执行重新刷新序列，这个序列为：

1. 执行复位命令或 NOP 命令
2. 重新设置所有命令
3. 刷新 DRAM

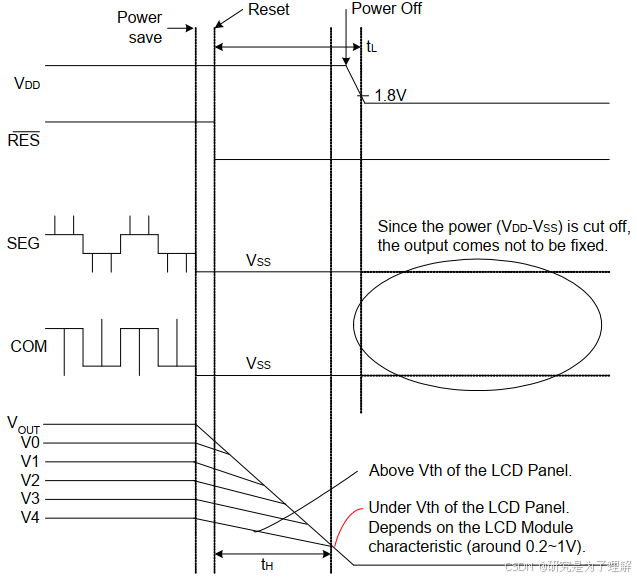

关闭电源注意事项

这里的关闭电源是主动关闭 LCD 电源，从而达到省电目的。
关闭电源指的是芯片 VDD 引脚供电从有到无的过程。要依照如下顺序：

1. 进入省电模式：这样会让 V0 断电(V0 通过内部跟随器产生 V1~V4，为 LCD 面板供电)
2. 将复位脚设置为复位状态
3. 延时 t_L 时间后，VDD 供电电压可以降到 1.8V

t_L 时间要大于 V0~V4 降低到 LCD 面板能正确识别为低电平的时间(t_H)。如果 t_H > t_L ，可能出现不规则的显示。使用 MPU 软件调整 t_L 时间，t_H 时间时根据硬件决定的(V0~V4 的外接电容容量、驱动器的放电速度)。

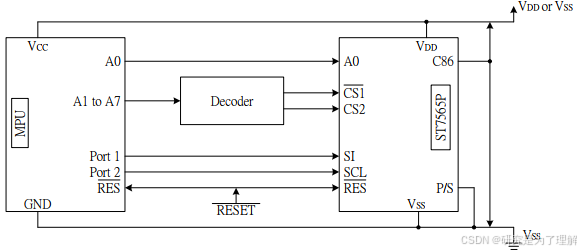

参考电路(串行接口)

---
