SSD1309 是一款 128 * 64 像素的 OLED/PLED 驱动控制器。专为共阴极 OLED 面板而设计，LCD 面板不能使用。

OLED：有机发光二极管
PLED：聚合物发光二极管，柔性好，尚未广泛应用。
二者都不需要背光，都是自发光。

特性

分辨率：128 * 64 点阵面板
供电：IC 供电 V_DD = 1.65V ~ 3.3V、面板驱动供电 V_CC = 7.0V~16.0V
256 级对比度调节
内嵌 128 x 64 bit SRAM 显示缓存
多种 MCU 接口：
- 8-bit 6800/8080 并口
- 3/4 线串行 SPI 接口 (本文使用 4 线 SPI 接口)
- I²C 接口
片上晶振，典型值 450KHz，范围 360~540KHz。
可编程帧频率
使用温度范围：-40℃ ~ 85℃

引脚描述

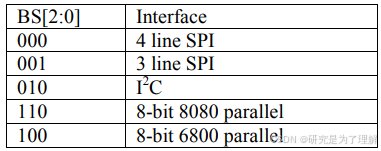

BS 引脚
CS#：片选信号，低有效
RES#：复位信号，低有效
D/C#：数据/命令控制引脚，IIC 作为地址引脚，3 线 SPI 接口必须接地。
R/W#、E 引脚，串行接口必须接地

MCU 串行接口(4 线 SPI)

四线指的是：SCLK、SDIN，D/C#、CS#
在 SCLK 的上升沿，SDIN 上的数据位送入移位寄存器，顺序是 D7、D6…D0。D/C# 引脚信号在每个字节的第八个时钟采样，在这个时钟采样周期中，移位寄存器数据被写入到图形显示 RAM 或命令寄存器。

在串行模式中，只能写操作。

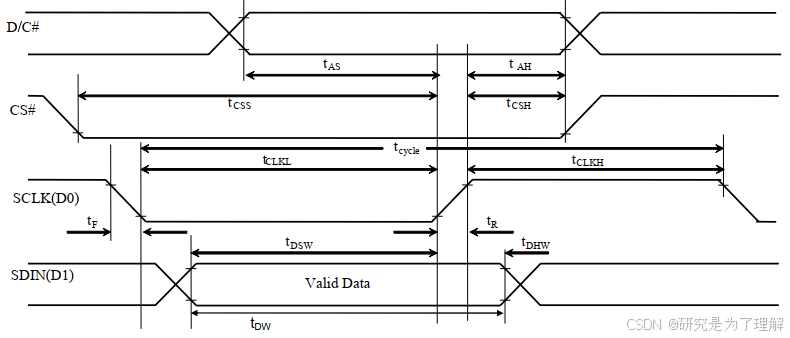

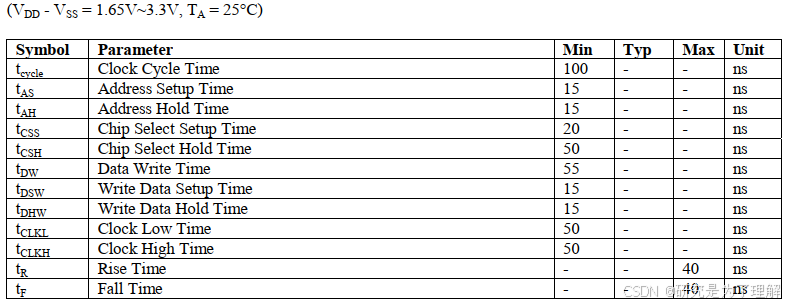

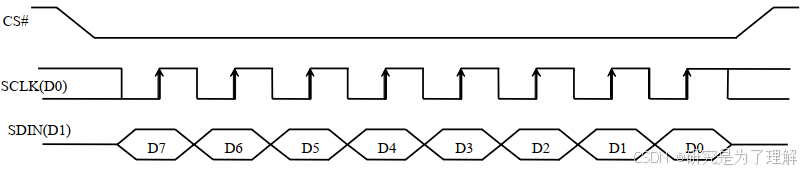

四线串口模式时序图：
在这里插入图片描述

在这里插入图片描述

帧频率

帧频率由以下公式确定：
在这里插入图片描述
这里：

D：时钟分频因子，由命令 D5h 设置，取值范围 1~16
K：每行需要的显示时钟数目：阶段 1 周期 + 阶段 2 周期 + 65。上电复位后，阶段 1 周期 = 阶段 2 周期 = 2 (可由设置预充电周期 D9h 命令设置)
No. of Mux：多路复用因子，由命令 A8h 设置，上电默认值为 63
F_OSC：晶振频率，可由 D5h 命令更改

按照上电默认配置，F_FRM = 450000/1/69/64 ≈ 102 帧

注：买到的显示屏为了简化硬件电路，一般会定义好 Mux 数值，比如我买的显示屏在手册中明确规定 Drive Duty 为 1/64，这就要求 A8h 命令必须设置为 63 (3Fh)。

Mux ：multiplex ratio（复用比率）。指的是在一个矩阵 LCD 中，行电极被共享的程度。换句话说，它是用来描述同时驱动多行像素的方式。比如 Drive Duty 为 1/64，这意味着如果 LCD 屏幕有 64 行像素(一个 8*8 的字符，占用 8 行像素)，则每一行每隔 64 个时间周期才被更新一次。换句话说，为了控制整个屏幕，控制器会在每个时间间隔内选择不同的行进行刷新，每64次循环后，所有行都被刷新了一次。

在一个 1/64 占空比的 LCD 中，驱动器会将电压施加到一个特定的行上，并同时为所有列提供数据信号，以此来设置该行中各个像素的状态。然后，在下一个时间周期里，它会移动到下一行并重复这一过程，直到所有 64 行都已经被更新过。

较高的复用比率（例如 1/64）通常会导致对比度下降和响应速度变慢(帧频率变慢)，因为每个像素接收到的有效电压时间和频率较低。这可能会导致图像模糊或者颜色不够鲜明。

复位电路

RES# 引脚为低电平时，内部复位成：

显示关闭
128x64显示模式
显示地址复位到 RAM 00h 地址
移位寄存器数据清除
列地址计数器设置为 0 ，对比度控制寄存器设置为 7Fh
正常显示模式

注意：复位低电平最少应持续 3us。

上电初始化序列：

电源关闭状态
VDD 上电
等待电源稳定，建议使用软件延时
设置 RES# 为低电平，至少 3us，然后设置为高，
设置引脚 RES# 为高电平，然后延时至少 3us
引脚 RES# 置低至少 3us 后，V_CC 上电，延时 100ms，等待 V_CC 稳定。

发送命令 AFh 开启显示，SEG/COM 在 100ms 后开启。

图形显示 RAM

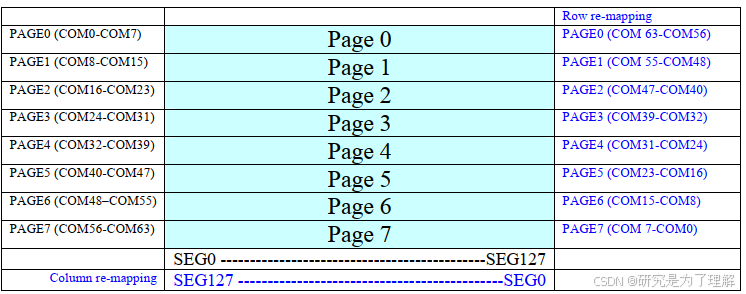

静态 RAM，大小为 128 x 64 个位，分成 8 个页面(page)，分别为 PAGE0 ~ PAGE7。

COMx：公共引脚
SEGx：段引脚

公共引脚和段引脚可以通过软件重映射，实现 180° 反转效果，这样做可以让产品的结构设计更灵活。

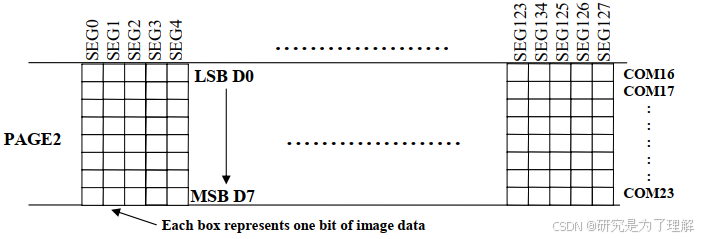

像图形显示 RAM 中写 一字节 数据，填充的是 当前页面 的一列 (即由列地址指针执行的整个列，共 8bit)。数据位 D0 写入顶行，D7 写入底行：

在这里插入图片描述
为了显示内容垂直移动，可以通过 D3h 命令设置一个内部寄存器，该寄存器存储显示开始的 行，通过该寄存器控制 RAM 数据的哪些部分映射到显示器上。

命令表

1 基本命令

81h + 对比度值：设置对比度 ( 256 级 )，功耗随对比度值增加而增加。
A4/A5h：开启显示方式
- A5：不管显示 RAM 内容，整个显示全部开启
- A4：根据显示 RAM 内容显示(复位默认值)，推荐使用这种方式，可以达到省电、增加 OLED 面板使用寿命
A6/A7h：设置显示模式
- A6：正常显示模式，显示 RAM 为 0 表示关闭显示面板
- A7：反向显示模式，显示 RAM 为 0 表示关闭显示面板
AE/AFh：设置显示开/关
- AE：显示关(睡眠模式)(复位默认值)
- AF：显示开
E3h：NOP
FDh + 12/16h：设置命令锁
- 12：解锁 OLED 驱动 IC MCU 接口
- 16：上锁
  注：一旦上锁，除了 FDh 命令外，其它所有命令包括内存访问都被禁止

2 滚屏命令

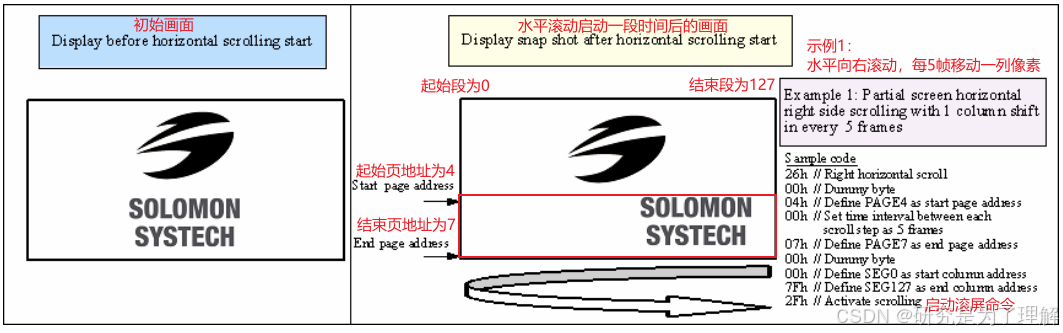

26/27h：连续水平滚屏(内容左右滚动，最多可以 128 列滚动)。该命令由七个连续字节组成，用于设置水平滚动参数，包括滚动起始页、结束页、滚动速度、起始列和结束列。
注意：在发出此命令之前，必须停用水平滚动（2Eh）。否则，RAM内容可能会损坏。
29/2Ah：连续垂直和水平滚屏。该命令由七个连续字节组成，用于设置连续垂直滚动参数，包括滚动起始页、结束页、滚动速度和垂直滚动偏移；
如果命令 29h/2Ah 的垂直滚动偏移字节 E[5:0] 设置为零，则仅执行水平滚动（如命令 26/27h）。另一方面，如果列滚动偏移字节 A[0] 设置为零，则仅执行垂直滚动。
如果 A[0] 和 E[5:0] 都设置为非零，则将启用连续对角线（水平+垂直）滚动，而通过设置 F[7:0]=00h 和 G[7:0]=7Fh 建议使用全列对角线滚动模式。
注意：在发出此命令之前，必须停用滚动（2Eh），否则 RAM 内容可能会损坏。

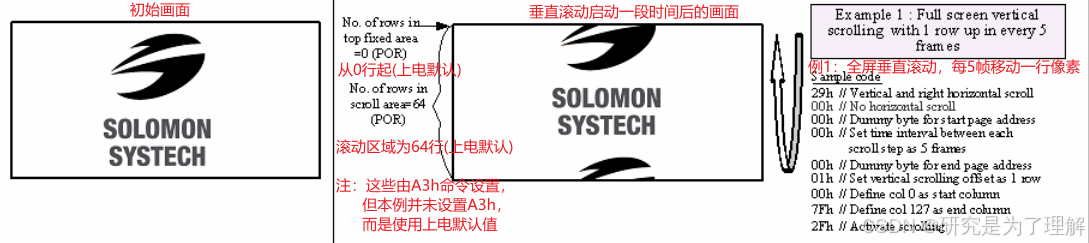

例1：全屏滚动

例2：部分滚动

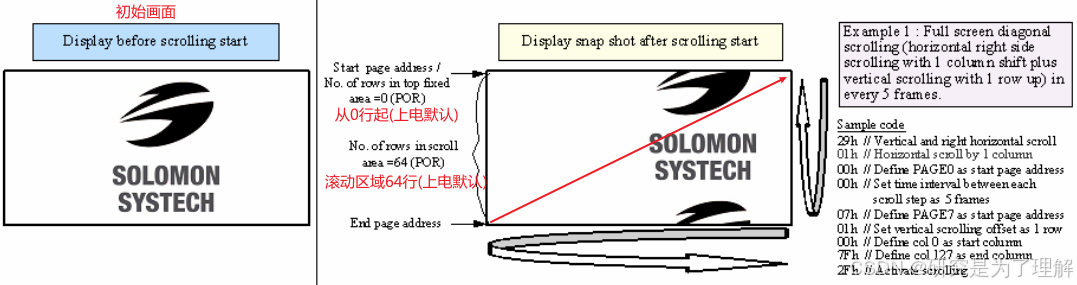

例3：对角线滚动
2Eh：取消滚屏，注意取消滚屏后，需要重写 RAM 数据
2Fh：启动滚屏，必须先设置滚屏参数，然后紧跟着使用 2Fh 命令启动滚屏
激活滚动后，禁止执行以下操作：
1 RAM 访问（数据写入或读取）
2 更改水平滚动设置参数

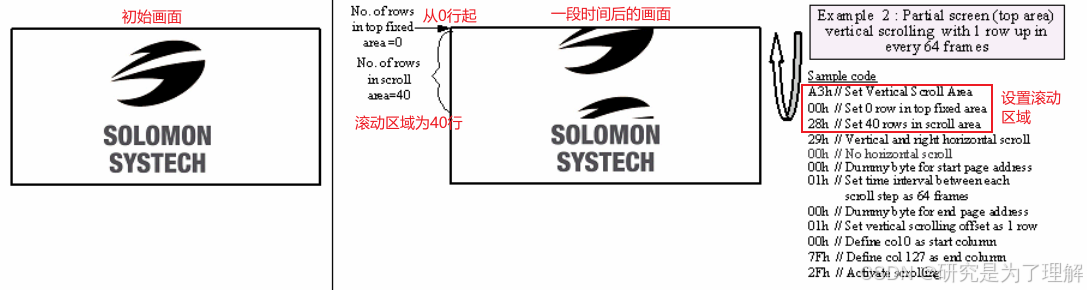

A3h：设置垂直滚动区域，配合 29/2Ah 命令，实现部分垂直滚动。
2C/2Dh：内容滚屏设置，一次滚动一列像素。
此命令由七个连续字节组成，包括水平滚动参数并确定滚动起始页、结束页、起始列和结束列。
注意：如果连续发送 2C/2Dh 命令，两次发送之间需至少延时 2/FrameFreq ，如果帧速率为 100 ，则延时 20ms。

3 寻址设置命令

20h + 0~3：设置内存地址模式(水平寻址、垂直寻址、页面寻址)
- 页面寻址：在读/写显示 RAM 后，列地址指针会自动增加 1。如果列地址指针到达列结束地址，则列地址指针重置为列开始地址，页地址指针不变。用户必须设置新的页面和列地址，才能访问下一页 RAM 内容。

  必须使用下列步骤定义起始 RAM 指针位置：
  1 设置页起始地址，通过命令 B0~B7h 完成;
  2 设置列起始地址的低四位，通过命令 00~0Fh 完成
  3 设置列起始地址的高四位，通过命令 10~1Fh 完成

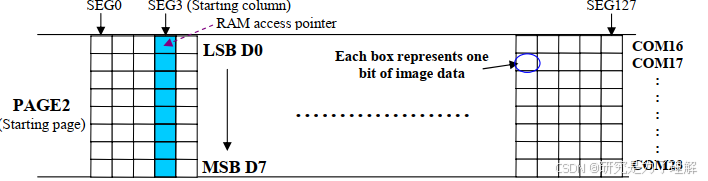

  例如，如果页面地址设置为 B2h，列起始地址的低四位为 03h，列起始地址的高四位 10h，则意味着起始列是 PAGE2 的SEG3。RAM 访问指针的位置如图：

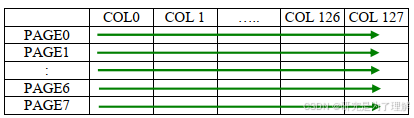

- 水平寻址：

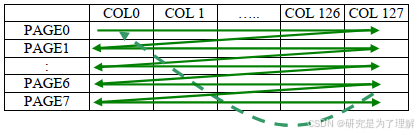

  在水平寻址模式下，在读取/写入显示 RAM 后，列地址指针会自动增加 1。如果列地址指针到达列结束地址，则列地址指针重置为列开始地址，页地址指针增加 1。当列和页地址指针都到达结束地址时，指针将重置为列开始地址和页开始地址。
- 垂直寻址：
  在垂直寻址模式下，在读取/写入显示 RAM 后，页面地址指针会自动增加 1。如果页地址指针到达页结束地址，则页地址指针重置为页开始地址，列地址指针增加 1。当列和页地址指针都到达结束地址时，指针将重置为列开始地址和页开始地址。

  在水平/垂直寻址模式下，需要以下步骤来定义 RAM 访问指针位置：
  1 设置目标显示位置的列开始和结束地址，通过命令 21h 完成
  2 设置目标显示位置的页开始和结束地址，通过命令 22h 完成
00~0Fh：在页寻址模式下，设置显示 RAM 的列起始地址的低四位。每次数据访问(读写 RAM )时，列地址都会递增。
上电默认为 0。
注：仅用于页寻址模式
10~1Fh：在页寻址模式下，设置显示 RAM 的列起始地址的高四位。
上电默认为 0。
注：仅用于页寻址模式
B0~B7h：在页寻址模式下，设置页起始地址，注：仅用于页面寻址模式
21h + 列起始地址 + 列结束地址：此三字节命令指定显示数据 RAM 的列起始地址和结束地址。此命令还将列地址指针设置为列起始地址。此指针用于定义图形显示数据RAM中的当前读/写列地址。
默认为 0~127。
注：仅用于水平或垂直寻址模式
22h + 页起始地址 + 页结束地址：此三字节命令指定显示数据 RAM 的页开始地址和结束地址。此命令还将页地址指针设置为页开始地址。此指针用于定义图形显示数据 RAM 中的当前读/写页地址。
默认 0~7。
注：仅用于水平或垂直寻址模式

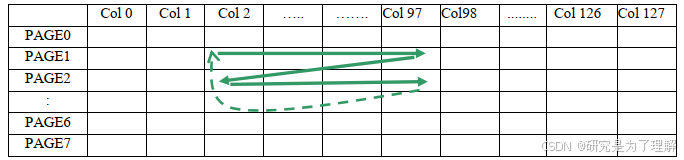

下图显示了列和页地址指针移动的方式：列起始地址设置为 2，列结束地址设置为 97，页起始地址设置 1，页结束地址设置 2；通过命令 20h 启用水平地址增量模式。在这种情况下，图形显示数据 RAM 列的可访问范围是从列 2 到列 97，并且仅从页面 1 到页面 2。此外，列地址指针被设置为 2，页地址指针被设为 1。在完成一个像素的数据读/写后，列地址会自动增加 1，以访问下一个 RAM 位置进行下一次读/写操作。每当列地址指针完成对结束列 97 的访问时，它就会重置回列 2，页面地址会自动增加 1。当访问页 2和列 97 的 RAM 位置时，页地址重置为 1，列地址重置为 2。

4 硬件配置命令

40~7Fh：设置显示起始行，当下发 40h 命令时，RAM 的第 0 行映射到 COM0，当下发 41h 命令时，RAM 的第 1 行映射到 COM0，依次类推。
A0/A1h：设置段重映射，此命令仅影响后续数据输入。已存储在GDDRAM中的数据将保持不变。
- A0h：列地址 0 映射到段 0 (SEG0)
- A1h：列地址 127 映射到段 0 (SEG0)
A8h + 15~63d：设置多路复用比率，注意需要查看显示屏供应商手册，以确定该值。供应商产品的硬件电路决定了该值。
C0/C8h：设置公共(COM)输出扫描方向，一旦设置后，立即生效。
- C0h：正常模式，扫描方式为从 COM0 ~ COM[N-1] (上电默认值)
- C8h：重映射模式，扫描方式为 COM[N-1] ~ COM0
  这里 N 为多路复用比率。
D3h + 00~63d：设置显示垂直偏移。双字节命令，第二个命令指定显示起始行到COM0-COM63之一的映射（假设COM0是显示起始行，则显示起始行寄存器等于0）。
这与设置显示起始行寄存器(40~47h命令)效果相等。
DAh + X：设置 COM 引脚硬件配置：顺序 COM 引脚配置和交替 COM 引脚配置(默认)、禁止(默认)/使能 COM 左/右重映射。
DCh + 0~3d：设置 GPIO
D5h + X：定义显示时钟(DCLK)的分频比、设置晶振频率(频率随设置值的增加而增加)
D9h + X：设置预充电周期
DBh + X：设置 COM 信号非选中电压级别(即引脚 V_COMH 电压)
