用MATLAB做自动驾驶之与虚拟引擎（Unreal Engine）联合仿真

**

用MATLAB做自动驾驶之与虚拟引擎（Unreal engine）联合仿真

**
本文主要为使用MATLAB2020b无人驾驶simlulink中Automated Driving Toolbox模块库的用户提供指导学习

1.安装Unreal engine 软件

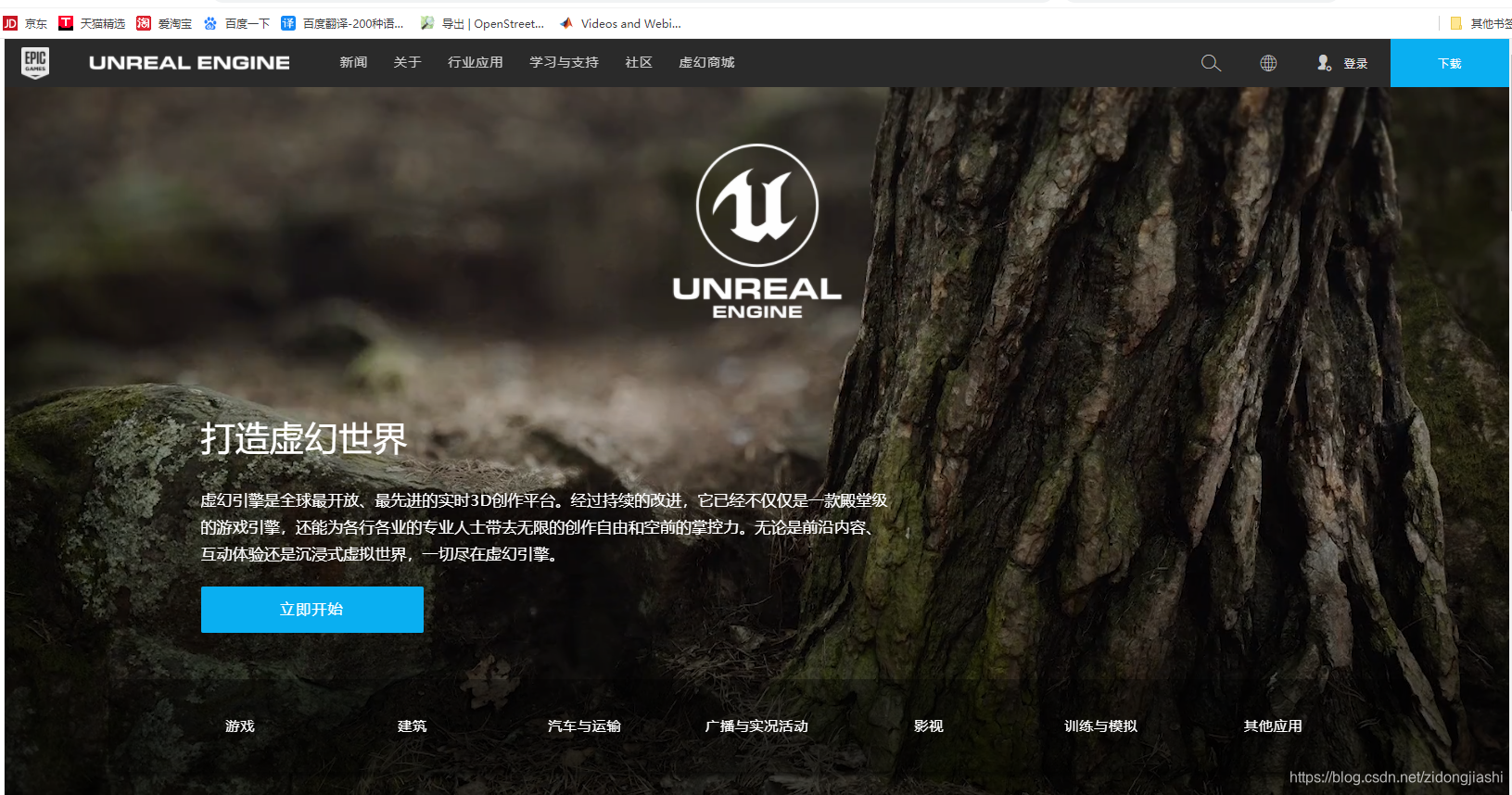

Unreal Engine 4 使用 Epic Games Launcher 进行安装。进入 Unreal Engine 网站 并点击 Get Unreal 按钮（右上角）。

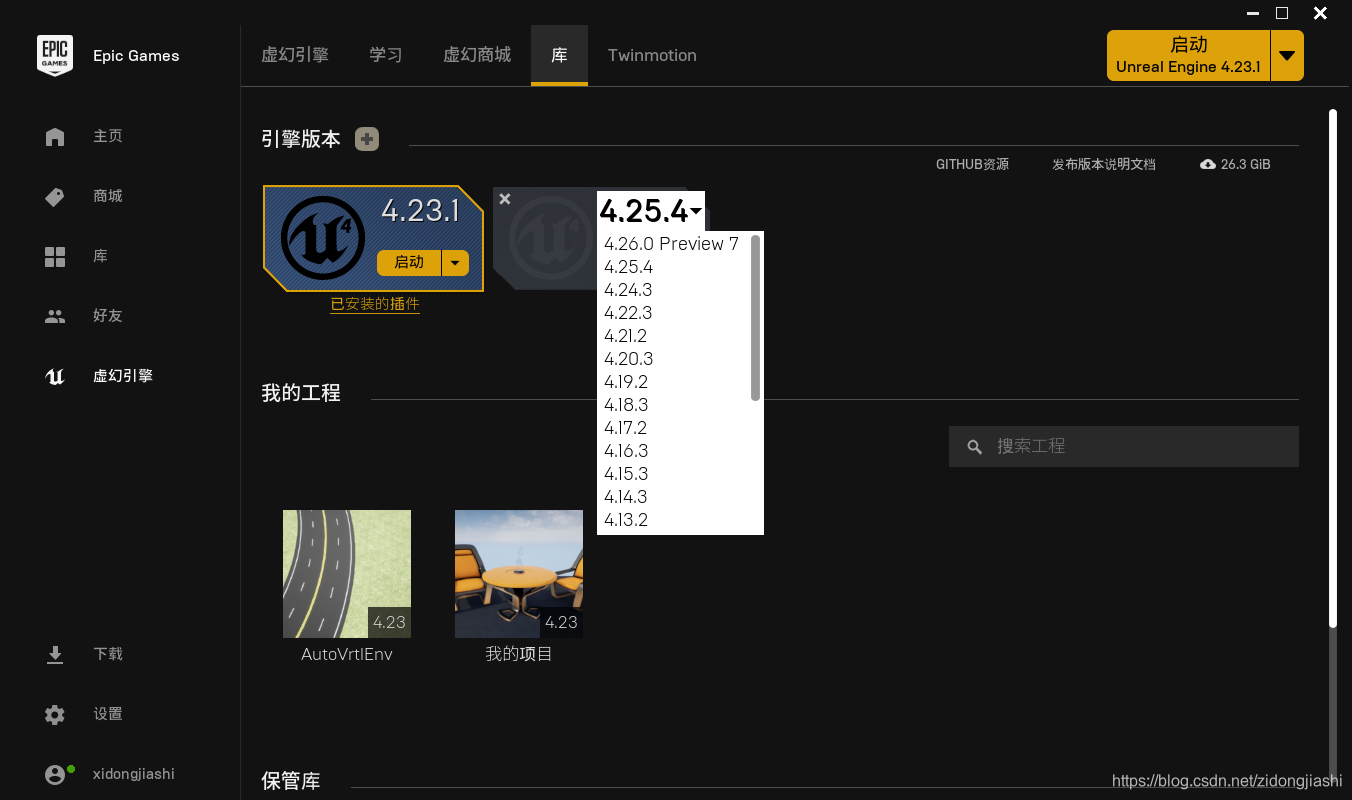

下载并安装完安装器之后，运行安装器。会显示一个窗口，注册账户之后进入Epic Games Launcher 进行虚幻引擎安装，MATLAB2020b目前只支持4.23版本的虚幻引擎。
安装完成后进入MATLAB进行插件的安装。

2.MATLAB插件安装

安装matlab支持包并配置环境

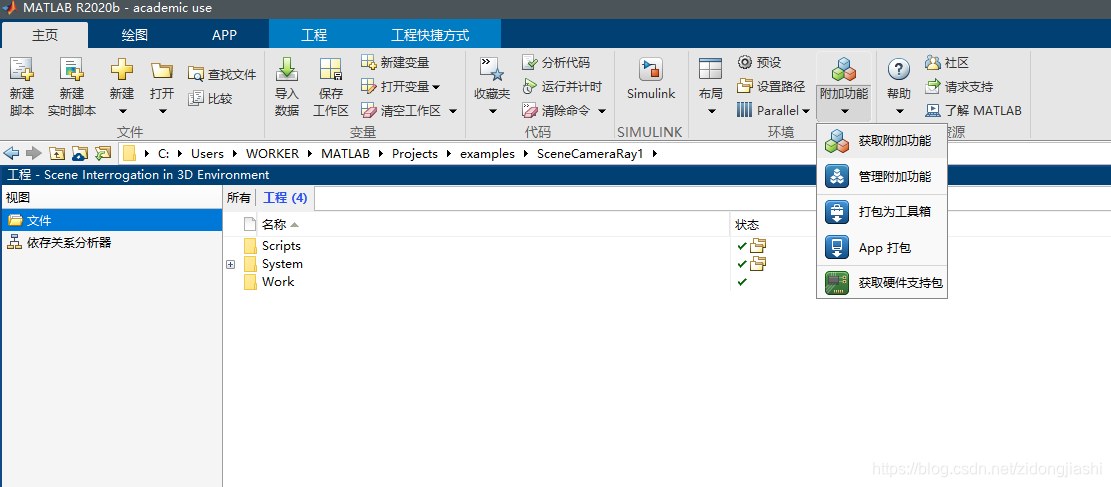

1.在matlab主页选项卡，在环境部分找到附加功能，选择获取附加功能。
2.在“附加资源管理器”中搜索Vehicle Dynamics Blockset Interface for Unreal Engine 4 Projects 项目并下载安装。安装时无需选择安装路径。
3.安装完成后此支持包需要VIsual studio code 2017环境。
4.进行环境配置可手动复制文件或者使用如下代码或者手动复制，本人推荐使用代码，因为手动复制的话容易出问题，个人尝试了很多次都没有成功，最后通过代码复制完成配置此代码也可在matlab帮助文档中找到。

%% STEP1
% Specify the location of the support package project files and a local folder destination
% Note:  Only one path is supported. Select latest download path.
dest_root = "C:\Local";
src_root = fullfile(matlabshared.supportpkg.getSupportPackageRoot, ...
    "toolbox", "shared", "sim3dprojects", "automotive");

%% STEP2
% Specify the location of the Unreal Engine installation.
ueInstFolder = "C:\Program Files\Epic Games\UE_4.23";

%% STEP3
% Copy the MathWorksSimulation plugin to the Unreal Engine plugin folder.
mwPluginName = "MathWorksSimulation";
mwPluginFolder = fullfile(src_root, "PluginResources", "UE423"); % choose UE version
uePluginFolder = fullfile(ueInstFolder, "Engine", "Plugins");
uePluginDst = fullfile(uePluginFolder, "Marketplace", "MathWorks");

cd(uePluginFolder)
foundPlugins = dir("**/" + mwPluginName + ".uplugin");

if ~isempty(foundPlugins)
    numPlugins = size(foundPlugins, 1);
    msg2 = cell(1, numPlugins);
    pluginCell = struct2cell(foundPlugins);

    msg1 = "Plugin(s) already exist here:" + newline + newline;
    for n = 1:numPlugins
        msg2{n} = "    " + pluginCell{2,n} + newline;
    end
    msg3 = newline + "Please remove plugin folder(s) and try again.";
    msg  = msg1 + msg2 + msg3;
    warning(msg);
else
    copyfile(mwPluginFolder, uePluginDst);
    disp("Successfully copied MathWorksSimulation plugin to UE4 engine plugins!")
end

%% STEP4
% Copy the support package folder that contains the AutoVrtlEnv.uproject
% files to the local folder destination.
projFolderName = "AutoVrtlEnv";
projSrcFolder = fullfile(src_root, projFolderName);
projDstFolder = fullfile(dest_root, projFolderName);
if ~exist(projDstFolder, "dir")
    copyfile(projSrcFolder, projDstFolder);
end

步骤一：将AutoVrtlEnv文件夹复制到C:\Local文件夹中。此文件夹的默认目录为C:\ProgramData\MATLAB\SupportPackages\R2020b\toolbox\shared\sim3dprojects\automotive\AutoVrtlEnv.
步骤二：将MathWorksSimulation.uplugin文件复制到虚幻引擎工作目录中。C:\ProgramData\MATLAB\SupportPackages\R2020b\toolbox\shared\sim3dprojects\driving\PluginResources\UE423\MathWorksSimulation
在上述目录中找到文件并且复制到
H:\xuhuanyinqing\UE_4.23\Engine\Plugins\Marketplace\MathWorks\MathWorksSimulation（此文件夹为虚幻引擎的安装文件夹，可自行寻找）
若无法找到MathWorksSimulation.uplugin文件，需要在“附加资源管理器”中搜索Automated Driving Toolbox Interface for Unreal Engine 4 Projects 获取并安装。安装之后就可以找到了这个文件了。

3.通过matlab打开虚幻引擎进行场景自定义。

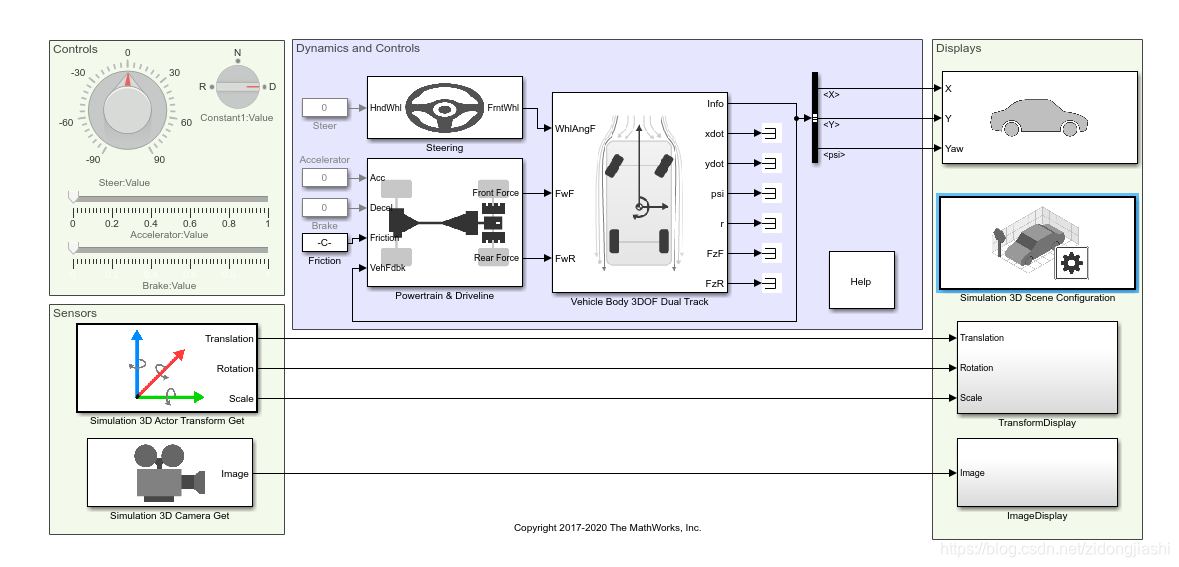

上述工作完成后，在matlab命令窗口输入openExample(‘vdynblks/SceneInterrogationReferenceApplicationExample’)打开实例工程

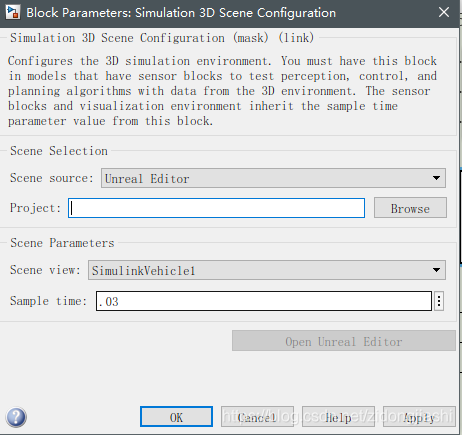

选择Simulation 3D Scene Configuration模块双击进入编辑界面，在scene source中选择Unreal Editor并在下面的project中选择C:\Local\AutoVrtlEnv目录下的AutoVrtlEnv.uproject。

点击Open Unreal Editor 即可打开虚幻引擎进行场景编辑。成功打开虚幻引擎即表示联合仿真环境配置成功。
