示例：配置本地XBee模块

本节演示如何读取以API模式配置的本地XBee模块的节点标识符（NI）。为此，创建一个AT命令框架以读取NI参数，将其发送到XBee模块，并分析响应。

步骤1：配置XBee模块

在创建和发送框架之前，请按以下步骤配置XBee模块：


参数	值	影响
NI	XBEE_A	定义节点标识符，这是模块的人性化名称。 NI的默认值为空白。更改值时，请确保删除空格。
AP	启用AP [1]	启用API模式。

步骤2：打开XCTU控制台

切换到控制台工作模式。
打开与无线电模块的串行连接。

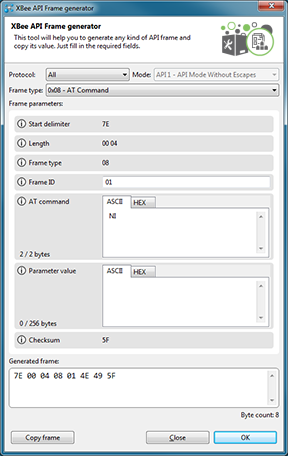

步骤3：生成AT命令帧

这些说明描述了如何使用XCTU帧生成器工具生成AT命令帧。

单击“ 将新框架添加到列表”。
打开框架生成器工具。

在帧类型部分中，选择0x08-AT Command。
在“ AT命令”部分中，选择“ ASCII”选项卡，然后键入NI。
单击确定。
点击添加帧。

步骤4：发送AT命令帧

创建AT命令框后，必须将其发送到本地XBee模块以接收包含已配置NI值的响应。

在“ XCTU 发送帧”部分中选择帧。
单击发送选定的数据包。

所述框架日志指示一帧已被发送（蓝色）和另一个已接收（红色）。

步骤5：分析反馈帧

发送完帧后，您可以在接收端分析响应。

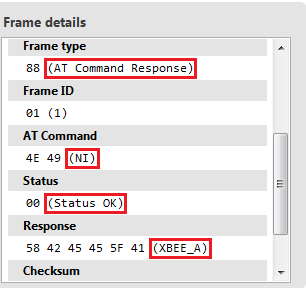

选择收到的帧（“ AT命令响应”）以在“ 帧详细信息”部分中查看其详细信息。
分析其详细信息，并验证其是否包含模块的NI值。
- 帧类型：接收的帧是AT命令响应。
- 帧ID：此AT命令响应帧是对发送的AT命令请求的答复，因为两者的值相同（1）。
- 状态：因为状态为OK，所以已成功读取该值。
- 响应：该接收的帧包含先前在AT命令帧XBEE_A中请求的NI参数的值
单击关闭串行连接，断开控制台的连接。

示例：发送和接收数据

本节介绍如何使用XCTU控制台将数据传输到另一个XBee模块。这些步骤包括使用您要发送到其他模块的消息创建一个“发送请求”帧，并将该帧串行发送到本地XBee模块。然后，您可以在本地和远程模块中分析响应。

步骤1：配置XBee模块

在创建和发送框架之前，请按以下步骤配置XBee模块：


参数	XBee A	XBee B	描述
ID	2015	2015	定义无线电将连接到的网络。网络上的所有无线电必须相同。
JV	—	已启用[1]	验证协调器是否在同一频道上存在，以加入网络或在找不到频道时退出。
CE	已启用[1]	—	将设备设置为协调器。
NI	SENDING	接收器	定义节点标识符，这是模块的人性化名称。 NI的默认值为空白。更改值时，请确保删除空格。
AP	已启用API [1]	已启用API [1]	启用API模式。

步骤2：打开XCTU控制台

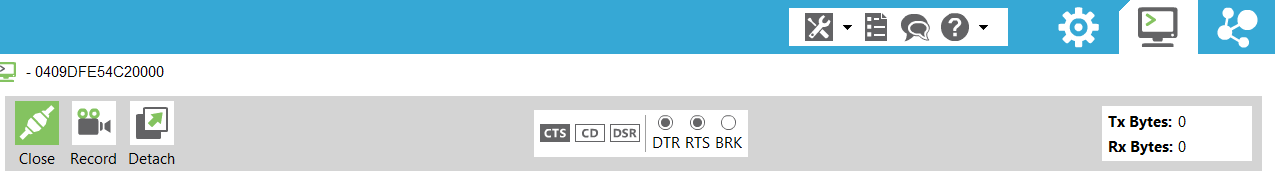

切换到控制台工作模式 。
打开与无线电模块的串行连接。
转到另一个XBee模块的控制台。
打开与无线电模块的串行连接。

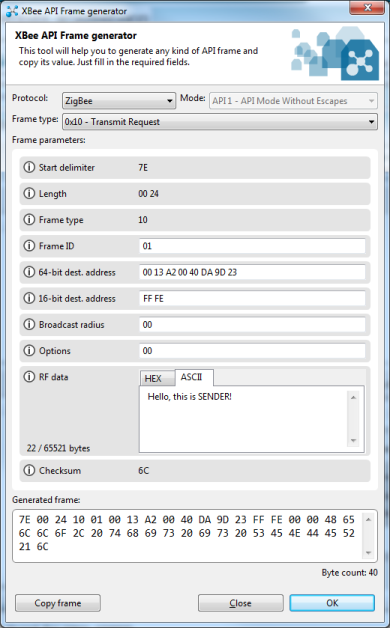

步骤3：生成发送请求帧

本主题描述如何使用XCTU SENDER控制台生成“发送请求”帧。

转到SENDER控制台并将其分离，以同时查看两个控制台。
在SENDER控制台中，点击添加新数据包到列表 。
打开框架生成器工具。

在协议控件中，选择Zigbee。
在帧类型控件中，选择0x10-发送请求。
在64位dest中。在“地址”框中，键入RECEIVER模块的64位地址。
在“ RF数据”框中，单击“ ASCII”选项卡，然后键入消息“您好，这是SENDER！”。
单击确定。
点击添加框架。

步骤4：发送发送请求帧

创建发送请求帧后，必须发送它。

在“ XCTU 发送帧”部分中选择帧。
单击发送选定的数据包。

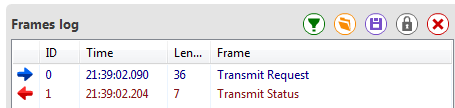

所述帧日志指示一帧已被发送（蓝色）和另一个已接收（红色）。

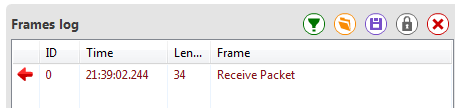

此外，RECEIVER控制台指示已收到另一个数据包。

步骤5：分析回应帧

发送帧后，您可以在接收端分析响应。

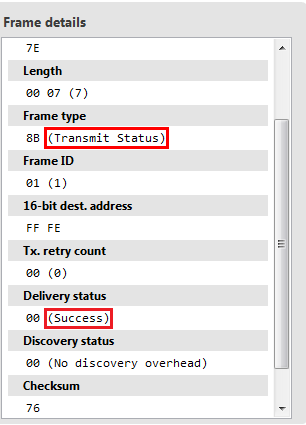

在SENDER控制台中选择接收的帧（传输状态）以在右侧面板上查看帧详细信息。验证消息已成功发送。
- 帧类型：接收的帧为传输状态。
- 帧ID：由于两个帧具有相同的帧ID，因此这是对发送请求帧的响应。
- 状态：成功状态表示消息已成功发送。
分析RECEIVER的接收数据包的详细信息。确认数据是您键入的数据，并且发件人的地址属于SENDER。
- 帧类型：接收到的帧是一个接收包
- 64位源地址：此字段显示发送方模块SENDER的64位地址。
- 接收选项：
  - 确认数据包（0xC1 = 1100 0001）。
- RF数据：数据包的消息为“Hello, this is SENDER!”。
通过单击“ 关闭串行连接”来断开两个控制台的连接。
