视锥裁剪模拟器

我们知道，视锥体裁剪（near clip）是整个渲染流水线前期组的任务，视锥体内部的物体都被cpu剔除掉，我们用虚幻的材质来模拟一下，利用蒙版（masked）材质实现部分剔除，单纯图一乐呵，没什么实用性，首先是最简单的视锥球的剔除：

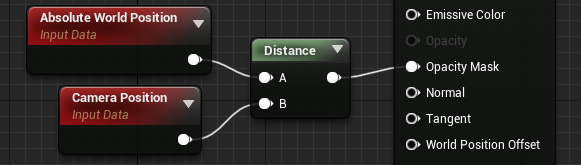

很简单，就是摄像机为球心，球内的像素全隐藏掉，clip阈值可以设置成有意义的大小（单位cm），相机靠近物体时，效果如下：

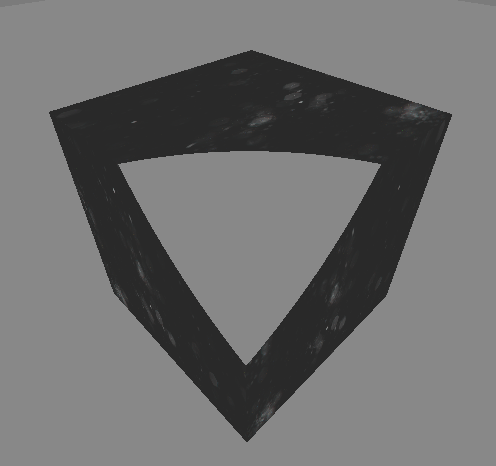

注意这时截面的边缘是弧形的。但好像没人用视锥球，都是视锥体（四棱锥），裁剪面是一个平面（近截面），所以我们模拟一下：

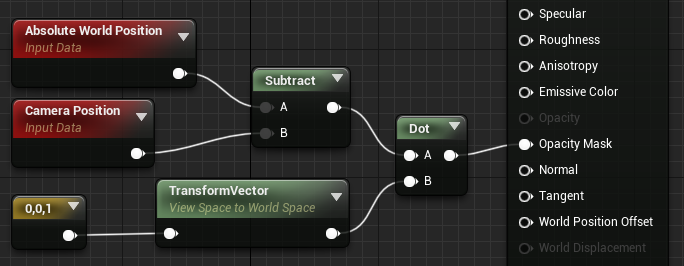

比近截球稍微复杂一点，我们需要得到与相机的方向向量垂直，并且经过当前像素的平面，即相机与像素距离到方向向量的投影，自然而然地想到了向量点积的几何意义，于是得到上面的算法，效果如下：

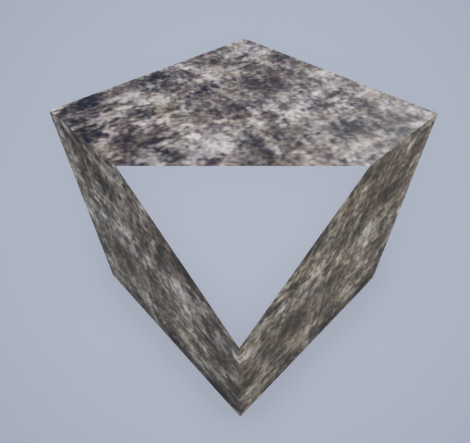

注意这时截面边缘是平的。同样要把裁剪的阈值设置成合理值，比如300。
