等角切圆柱投影的证明

前两篇文章介绍了四大圆柱投影之等面积投影，这次来介绍四大投影中最常用的一个：等角圆柱投影，也叫墨卡托投影（Mercator），以下简称等角投影。等角投影的完整定义是【正球在相切的（正轴的）圆柱上进行等角投影】，和四大圆柱投影的定义一样，唯一的不同是“等角”的特点，这里“等角”指相似的形状，也就是不同比例缩放的图形：地球表面上任意的图形（足够小）投影到圆柱上，形状不变，如下图所示：

图中，不同纬度有不同大小的圆，但圆不会变成椭圆，故曰等角。还能看出，这张图片的宽高比是1 : 1，同时纬度85°以上的地区都砍掉了，而之前的等面积投影的宽高比是π : 1，可以覆盖全球，这些后面会解释。首先根据前面介绍的的知识，所有的正轴切圆柱投影中，经度都是均匀分布的X=R·λ，所以南北纬φ°线上任何图形在水平方向上都放大了sec(φ)倍，为了保持面积不变，等积投影选择在垂直方向上缩小sec(φ)倍，而等角投影为了让形状不变，只得在垂直方向上也放大sec(φ)倍。

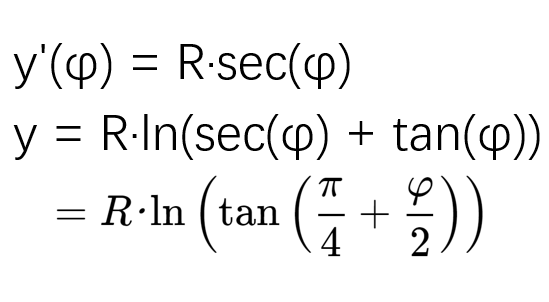

当无穷小时，上图中2个四边形相似，且边长的比值是1 : Sec(φ)，所以在垂直方向很容易得到δy = R·δφ·Sec(φ)，而y'(φ) = δy / δφ，所以y'(φ) = R·Sec(φ)。因此通过0~φ的积分可以求得y关于φ的投影公式。

等角圆柱投影公式是4大圆柱投影中最复杂的了，但证明起来却很简单，主要是原函数比较长。我们观察一下这个公式，当φ接近90°时，y趋向于无穷大，因此等角投影通常无法表示南北极地区，无法覆盖全球，因此投影时需要将某一纬度以上的区域裁剪掉，在大地测量学中，人们约定俗成：当投影地图的宽度=高度时的纬度作为裁剪线，这样的地图作为正方形能带来数不尽的便利，尤其是在WebGIS中已经成了既成事实的标准。令y = πR，求得φ = 85.05112877980659°，正好覆盖了地球上绝大部分区域，因此我们日常看到的世界地图都是85°纬线以内的等角圆柱投影。
