随着频率的升高,电容的阻抗逐渐增大,滤波能力减弱:
频率降低,电解电容阻抗增大

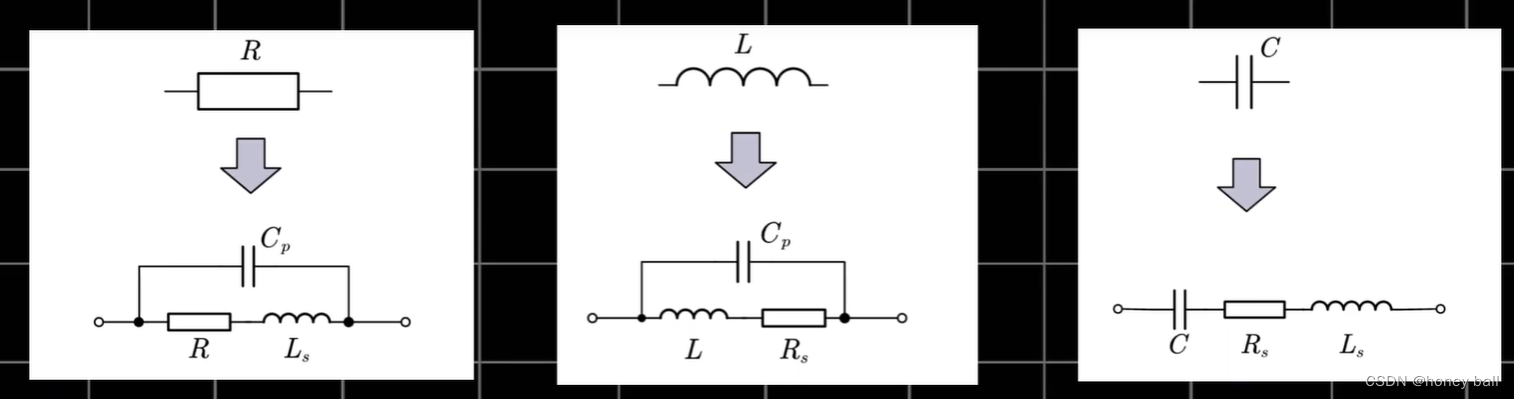

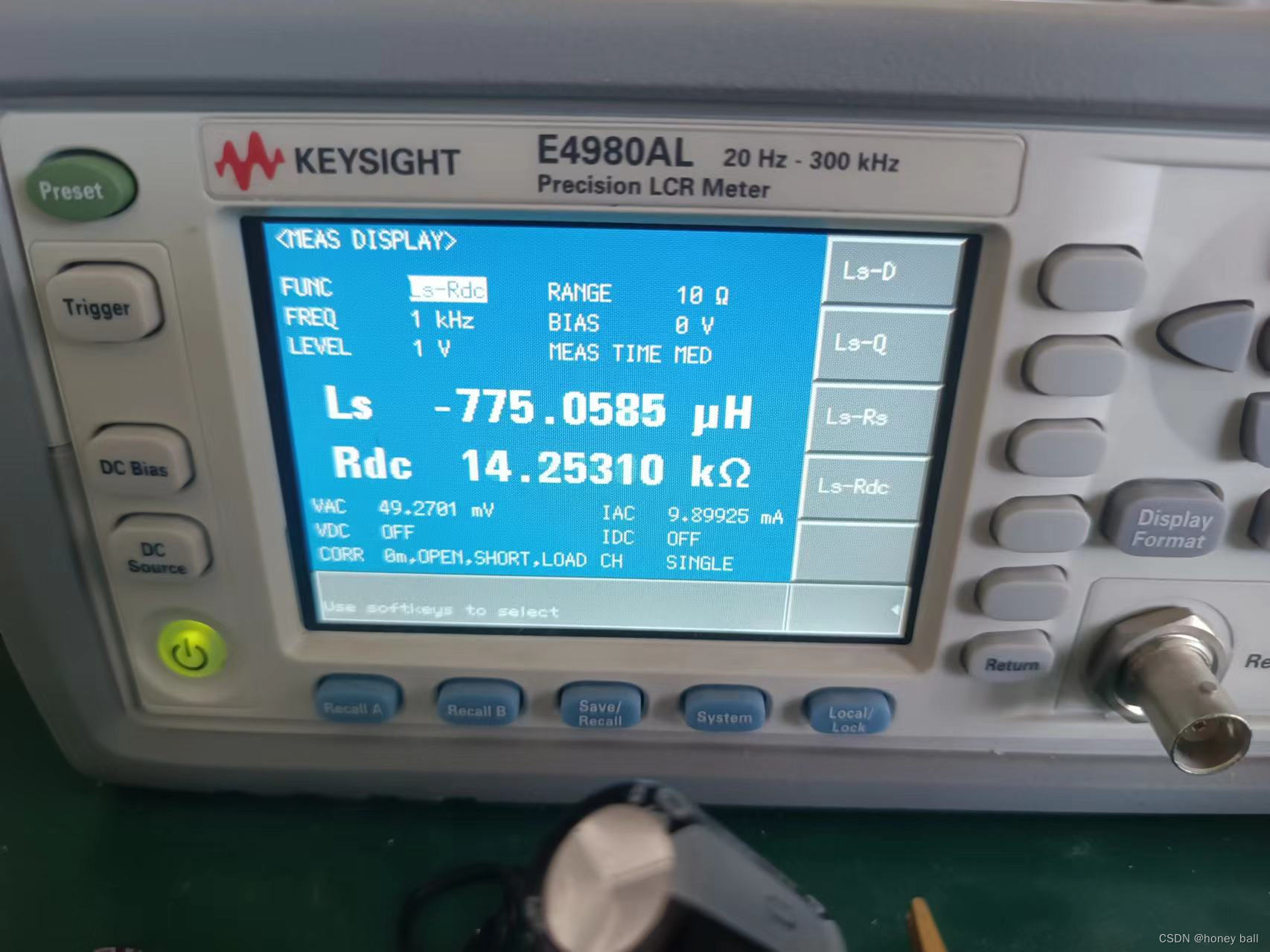

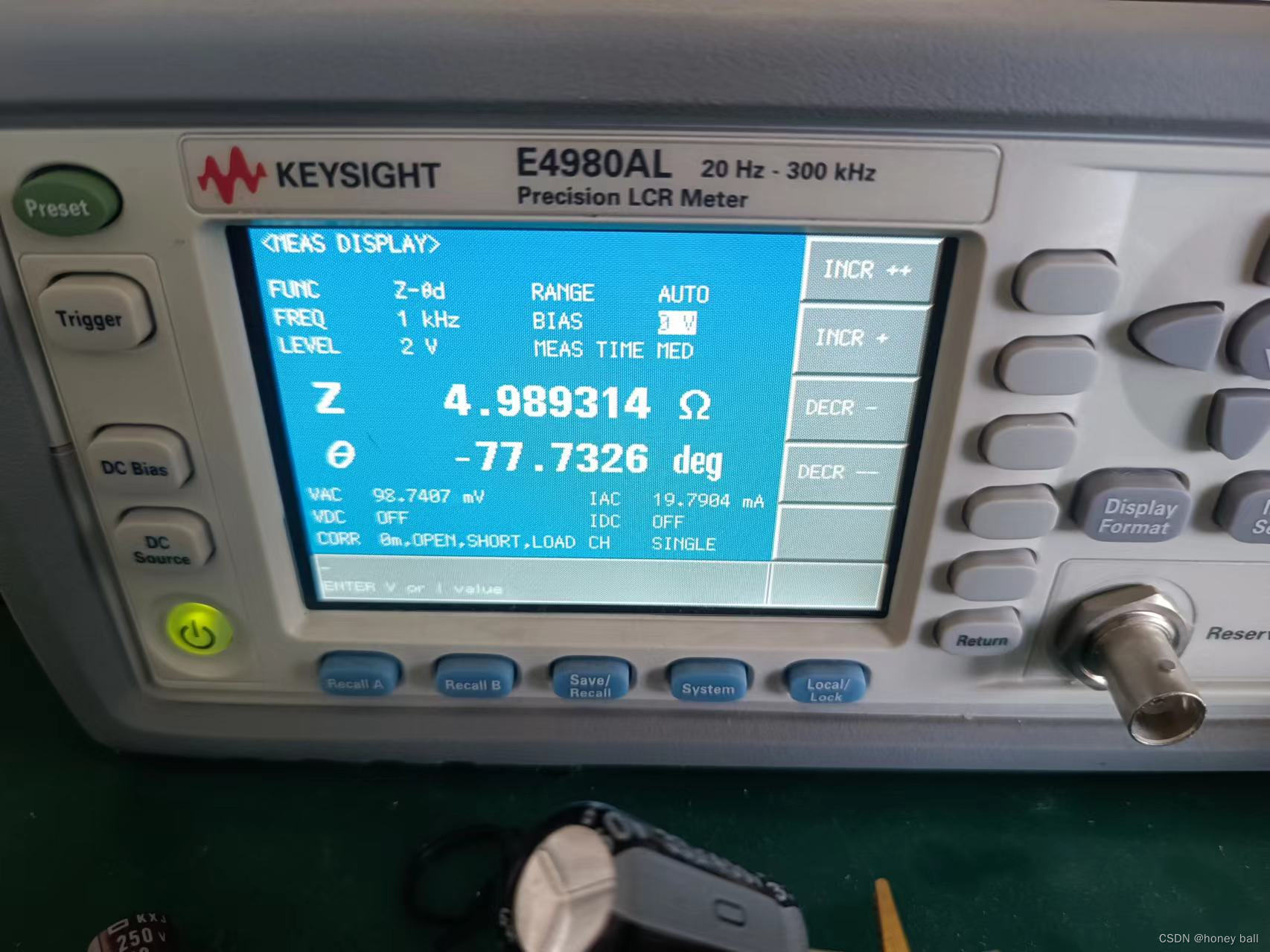

如下图所示为LCR的主面板,左上角的FUNC是类型测试选型,可以选择测试电容,电感或是其他的;其下面的是测试频率,一般为1KHz;最下面是测试电平的量程;右上角的测试范围设置为AUTO;其下面的BIAS是直流偏置,用的时候需要在图片最左端的按钮DC Bias按下打开直流偏置;

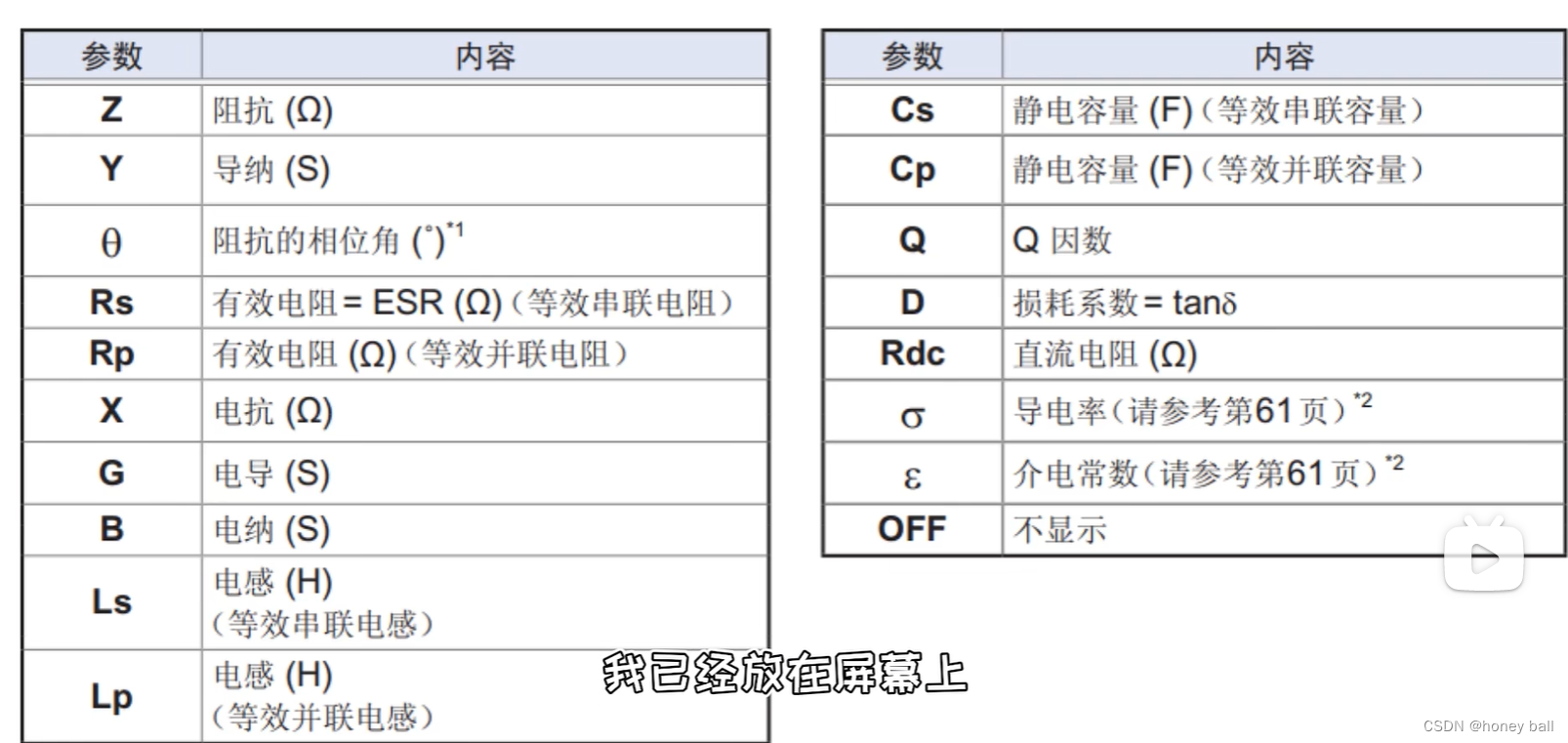

主要测试参数的含义如下:
品质因数Q:
电感电容的Q值,也被称为品质因数(Quality Factor),是衡量电感或电容元件性能的一个重要参数。它描述了元件在存储和传输能量过程中的损耗情况,具体可以理解为元件内部的能量储存与能量损耗之比。
对于电感,Q值表示电感器在某一频率的交流电压下工作时,所呈现的感抗与其等效损耗电阻之比。电感器的Q值越高,其损耗越小,效率越高。电感Q值的计算公式为Q = 2πfL/R,其中f表示电感元件上的频率,L表示电感的电感量,R表示电感元件上的交流电阻。
对于电容,Q值定义为电容的储存功率与损耗功率的比,或等效为电容的电抗除以寄生电阻(ESR)。电容的Q值越高,表示其储存和传输能量的效率也越高。
Q值的意义主要体现在以下几个方面:
- 能量损耗:Q值越高,元件在能量转换过程中的损耗越小,效率越高。
- 频率稳定度:在谐振电路中,Q值越高,谐振器的频率稳定度也越高,这有助于更准确地传输和处理信号。
- 选择性:在滤波器等电路中,Q值的大小决定了电路对特定频率信号的选择性。Q值越高,电路对特定频率信号的选择性越好。
需要注意的是,虽然Q值越高通常意味着元件性能越好,但在某些应用中,过高的Q值也可能导致问题。例如,在电源退耦电路中,过高的Q值可能导致电感和电容产生自谐振状态,反而不利于消除电源中的干扰噪声。因此,在选择元件时需要根据具体应用场景来权衡Q值的大小。
阻抗的相位角:
阻抗角可以通过阻抗的实部和虚部来计算。在复数形式中,阻抗Z可以表示为R + jX,其中R是阻抗的实部,X是阻抗的虚部。实部代表电阻,虚部代表电感或电容。阻抗角φ的计算公式为φ = arctan(X/R),其中arctan表示反正切函数。通过计算阻抗的实部和虚部的比值,可以得到阻抗角的数值。
/
