电池充放电管理芯片

实际上，生活中的家电类产品充放电管理有专门的芯片，根本不会用电阻分压这么蠢的方式测量锂电池电压，但是对于大功率的例如逆变器之类的可能不一定：  （下图为小米手环电池管理方案）

市场上比较常见的是BQ系列的方案，但是中国的厂商大部分都做了国产替代。

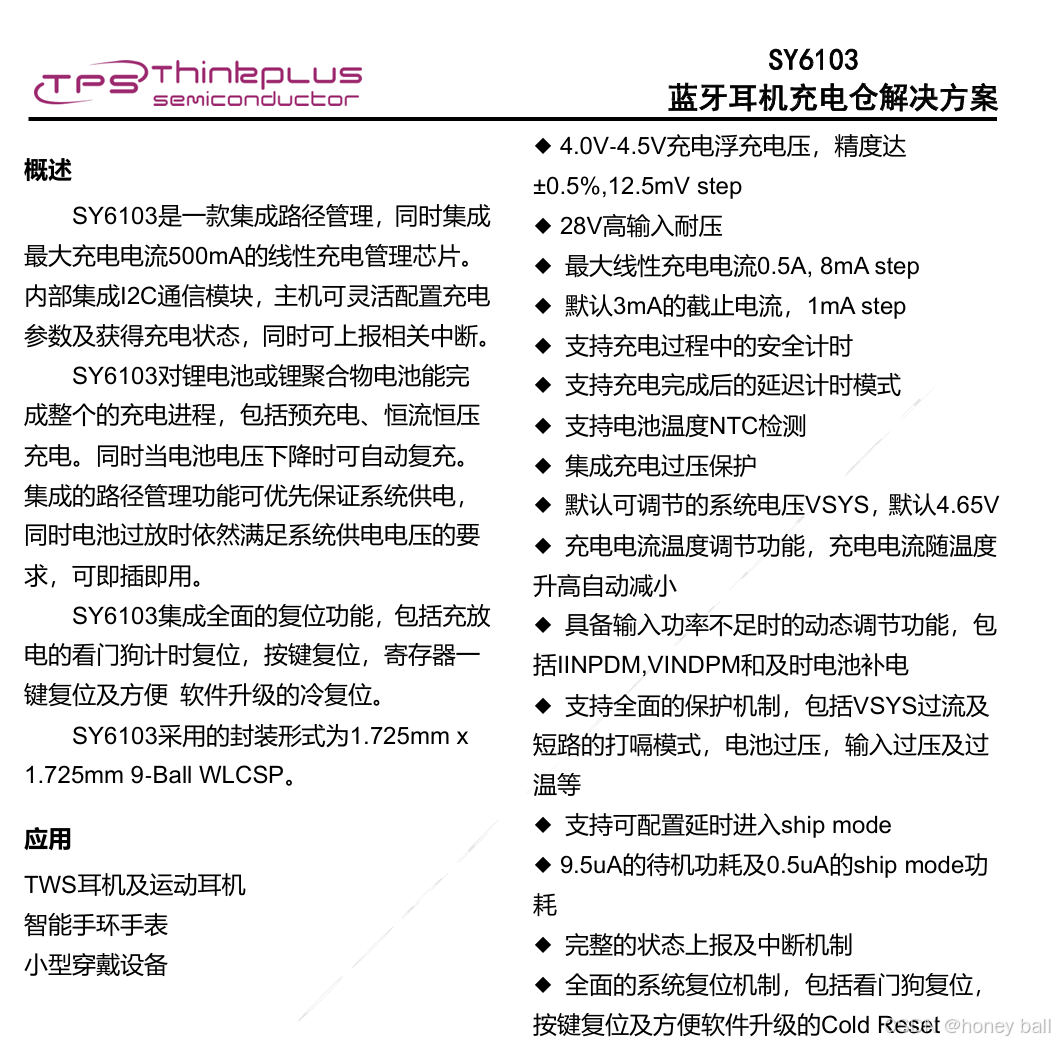

小米手环9内部搭载的思远半导体SY6103线性充电管理芯片，集成路径管理，最大线性充电电流500mA，耐压28V。集成I2C通信模块，主机可灵活配置充电参数及获得充电状态，同时可上报相关中断。

电流采样电阻常用于测量电路中的电流，通过电阻产生的压降来计算电流。根据电阻的放置位置，电流采样可以分为高边采样（High-side sensing）和低边采样（Low-side sensing）。每种方法都有其优缺点，适用于不同的应用场景。

1. 高边采样（High-side sensing）

高边采样是将电流采样电阻放置在电源和负载之间，测量电源到负载的电流。

优点：

• 地电位不受影响：由于采样电阻放置在负载的上方，负载的地电位保持稳定，适合对负载电压敏感的设备。
• 可以检测短路到地的故障：由于采样电阻位于电源侧，能够检测到从负载到地的短路情况，安全性更高。
• 适合测量多个负载的电流：当电源供给多个负载时，放置在高边的电流采样电阻可以更方便地测量每个负载的电流。

缺点：

• 共模电压高：采样电阻的两端存在高的共模电压，通常与电源电压接近，因此需要高精度的差分放大器或专门的高边电流检测放大器，设计复杂且成本较高。
• 放大器电路复杂：由于要处理较高的共模电压，信号放大和处理电路设计相对复杂，尤其是在高电压应用中。

2. 低边采样（Low-side sensing）

低边采样是将电流采样电阻放置在负载和地之间，测量负载到地的电流。

优点：

• 电路简单：由于采样电阻的一端接地，信号处理电路只需处理接近地电位的信号，所需的运算放大器和放大电路设计简单且成本低。
• 低共模电压：信号的共模电压接近地电位，容易放大和处理，不需要特殊的差分放大器。

缺点：

• 地电位上升：由于采样电阻位于负载和地之间，电阻上的压降会导致负载的地电位上升，可能影响对地电位敏感的负载，降低系统的噪声抑制能力。
• 无法检测短路到地的故障：因为采样电阻在负载的下方，无法检测负载直接对地短路的情况，无法提供全面的故障检测。
• 负载端电压精度降低：由于地电位的波动，可能影响负载端电压的精度，特别是在精密模拟电路中。

总结

• 高边采样适合需要精确监测和对负载地电位敏感的应用，能够提供全面的故障检测，但需要更复杂的电路设计。
• 低边采样则适合成本敏感、对地电位不敏感的场合，电路简单，成本低，但对故障检测能力有限，且可能引起负载地电位波动。
