WS2812和WS2811【单IO控制1024个LED】

这样数量庞大的多色LED，是如何实现的呢？

WS2812芯片的介绍：

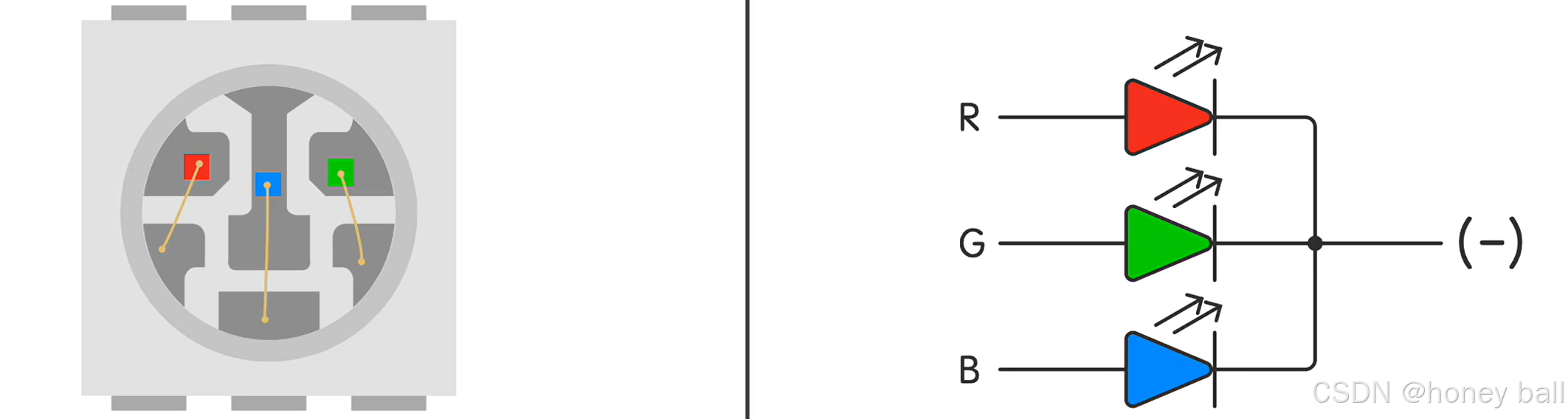

普通的三色LED需要三根线，分别控制：

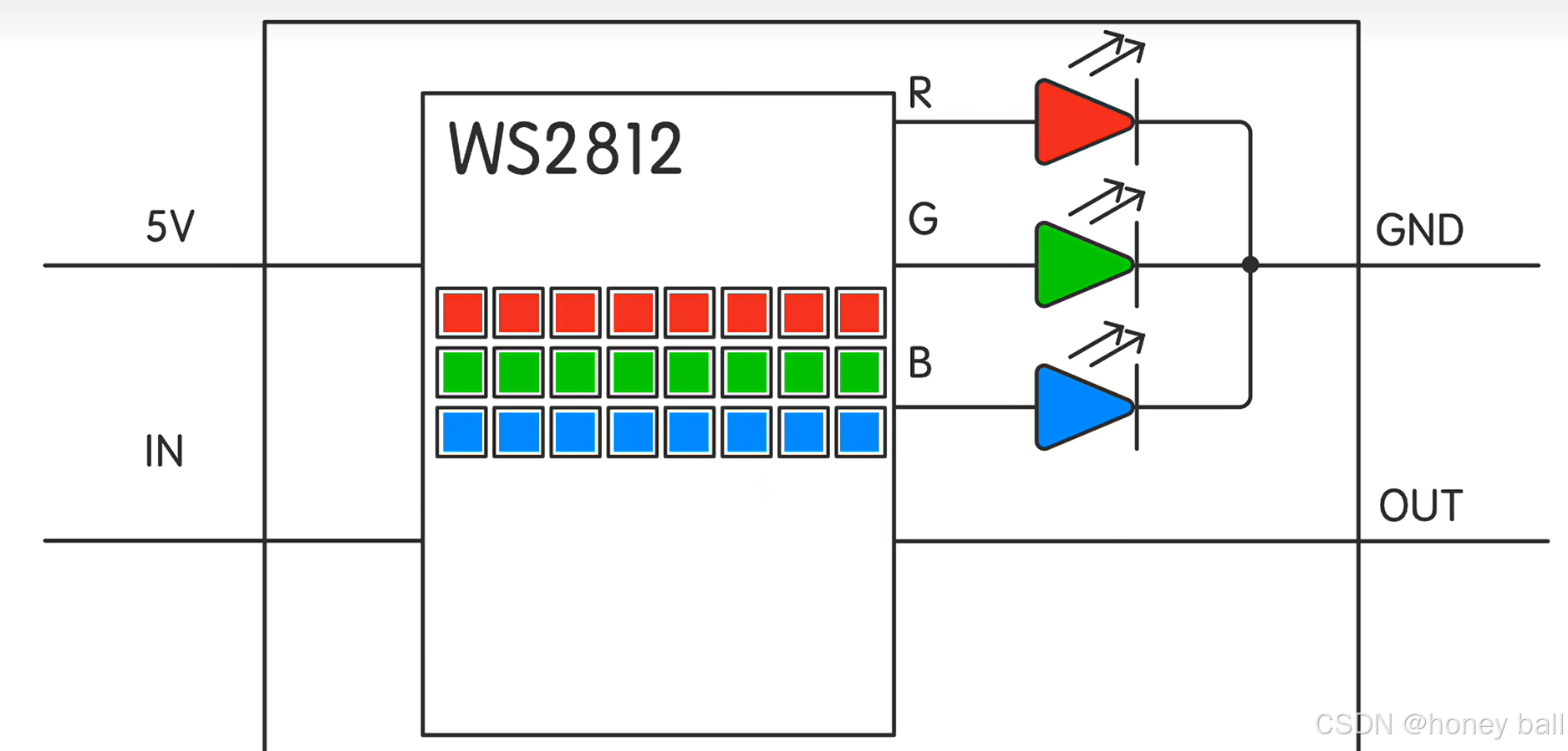

而下图中的LED集成了WS2812芯片，只需要一个引脚就可以控制三色LED:

WS2812是一种数字RGB LED灯珠，它是一颗RGB三色LED和驱动芯片集成在一个封装中。WS2812的工作电压是5V，每个LED的电流为20mA，每一个LED都是可编程的。WS2812在控制方面具有很大的优势，内置了256级克度控制和颜色控制电路通过串口方式可以非常方便地控制各个LED灯珠的亮度和颜色，在应用领域非常广泛。

每个封装内集成有控制电路和RGB芯片，形成完整像素点控制2.内置整形电路，传递下一节点时，不会产生信号失真累积效应。内置复位电路与掉电复位电路。每个RGB灯都有256克度级别，具有多种颜色，刷新频率不低于400Hz5。通过信号线完成端口级联，数据传输速率为800kbps6.传输距离在5米之内，无需增加额外电路。在刷新频率30帧/秒中，最多可控制1024颗灯珠8.颜色一致性强，价格低。

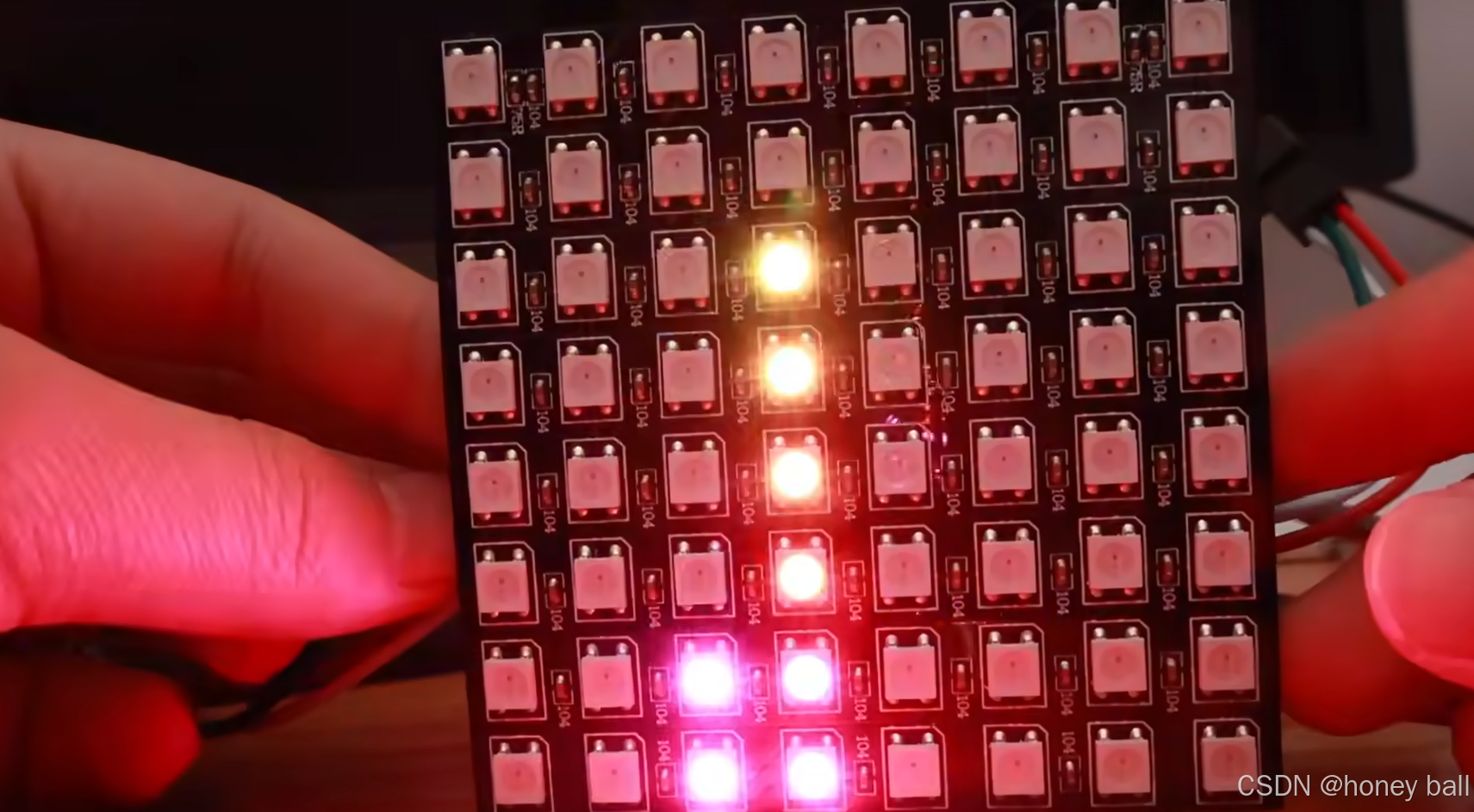

那么问题来了，这样64颗灯珠不就需要64根线来控制吗？

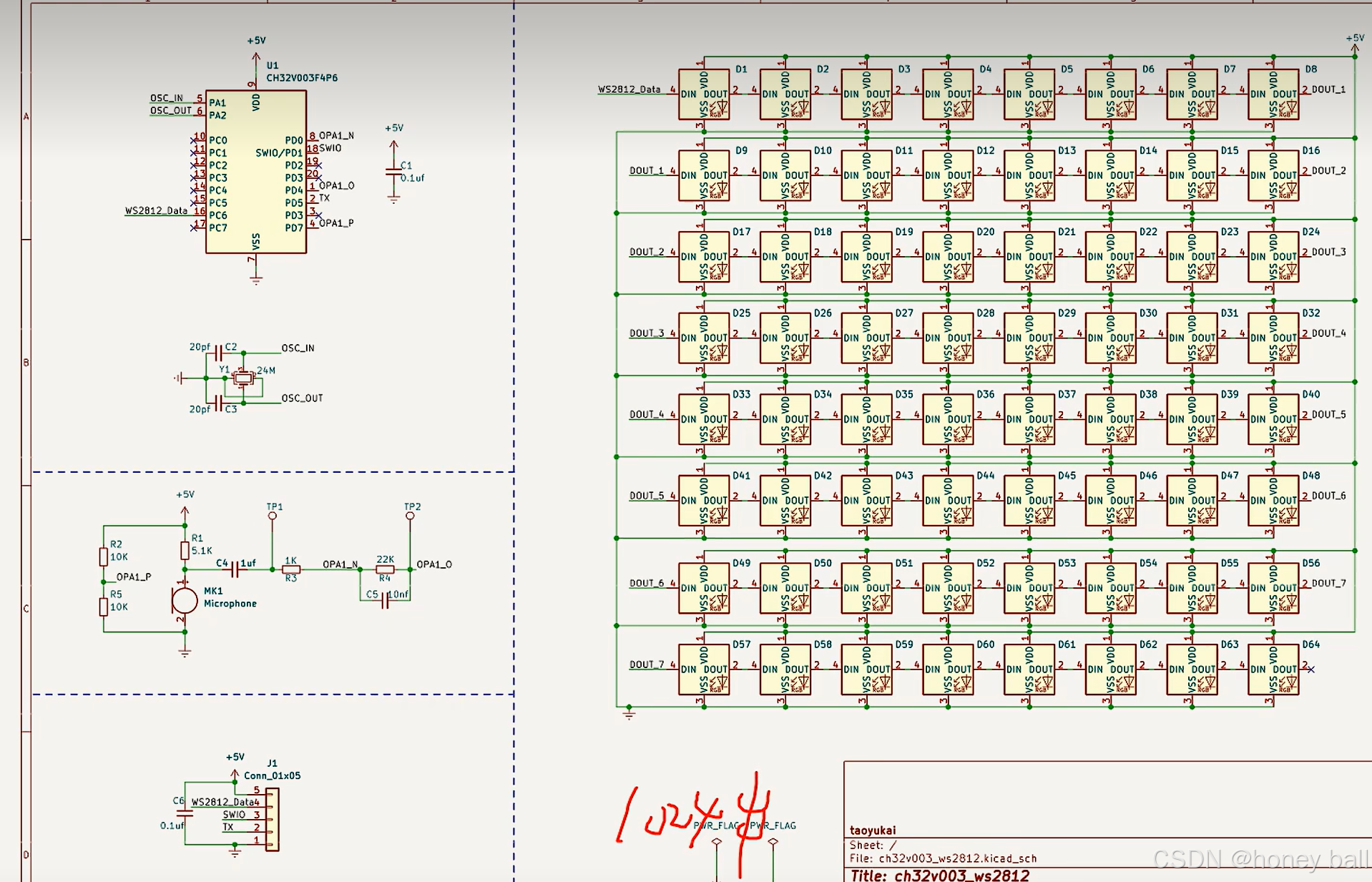

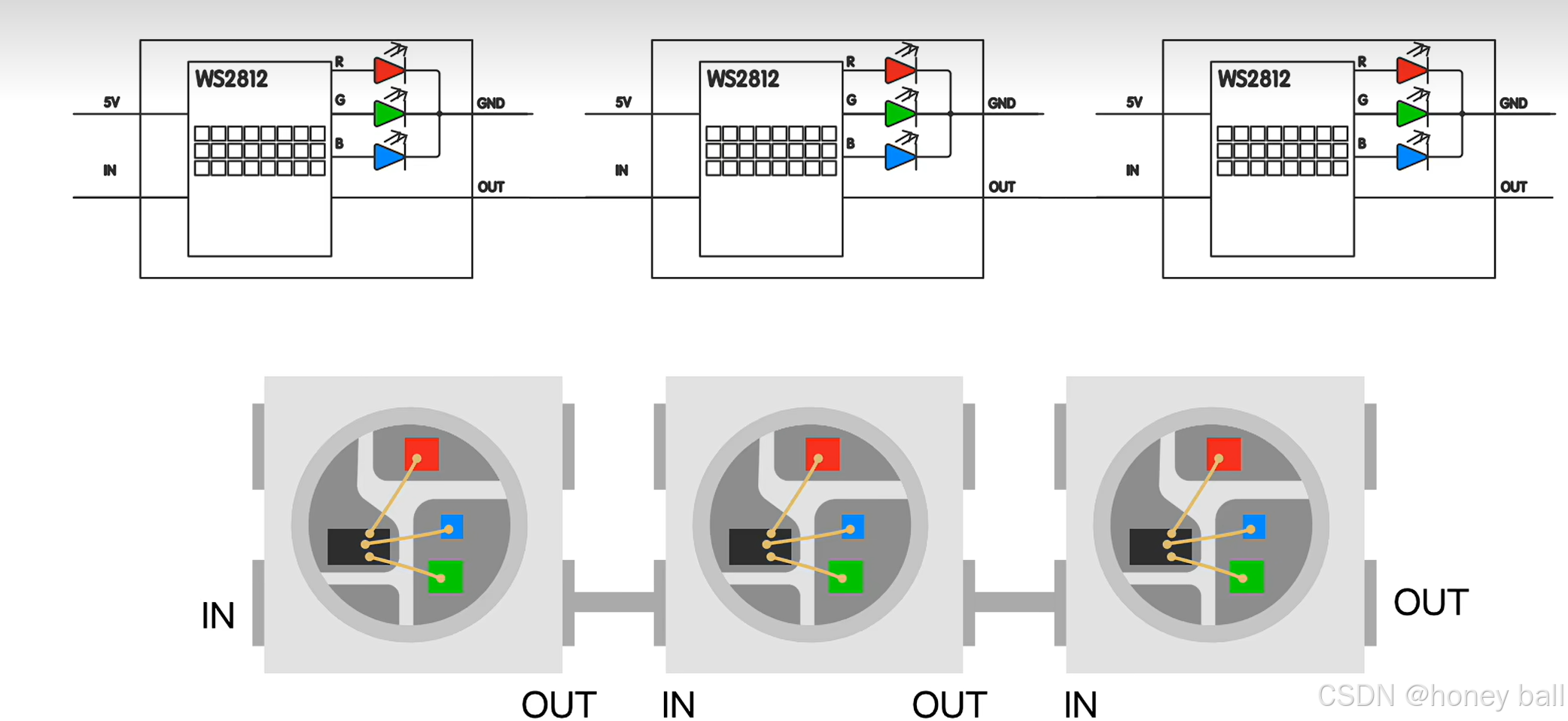

这颗芯片可以采用级联的方式，上一个芯片的输出接到下一个芯片的输入，这样就可以用一个IO控制多颗LED了：

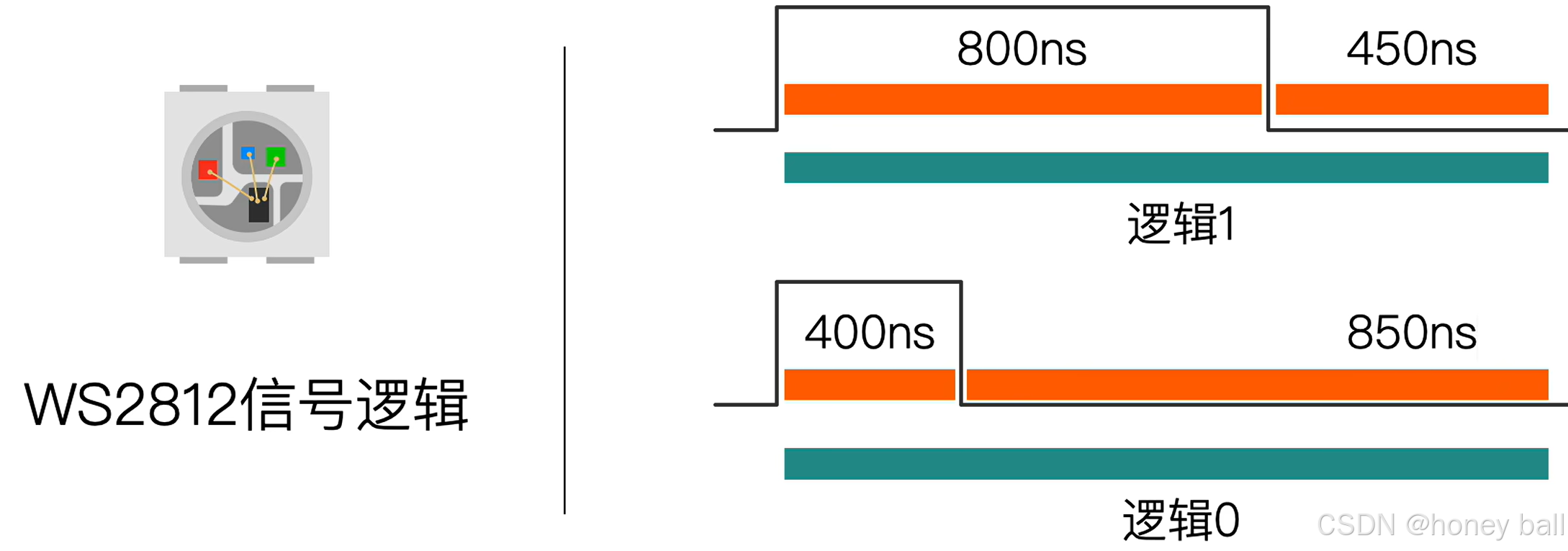

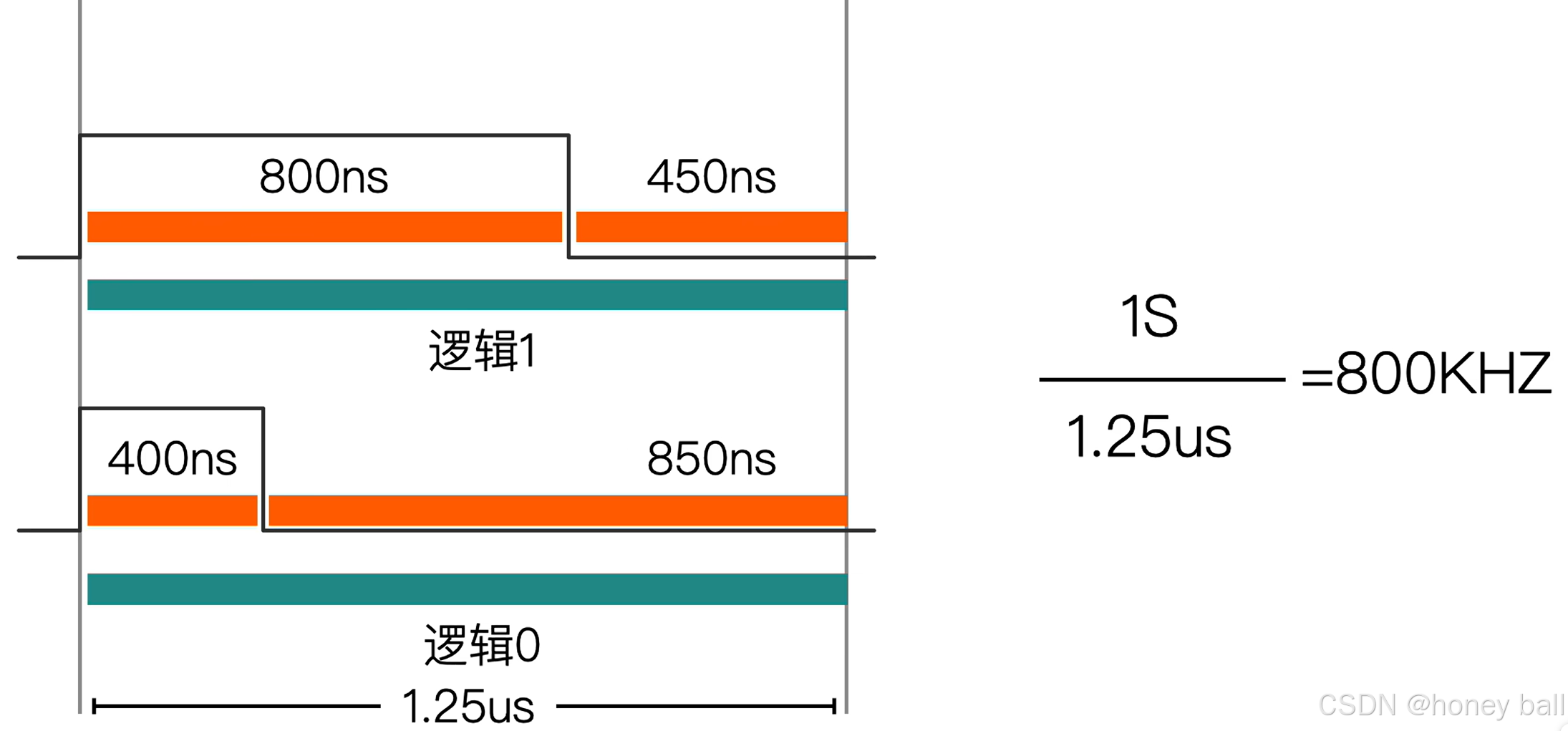

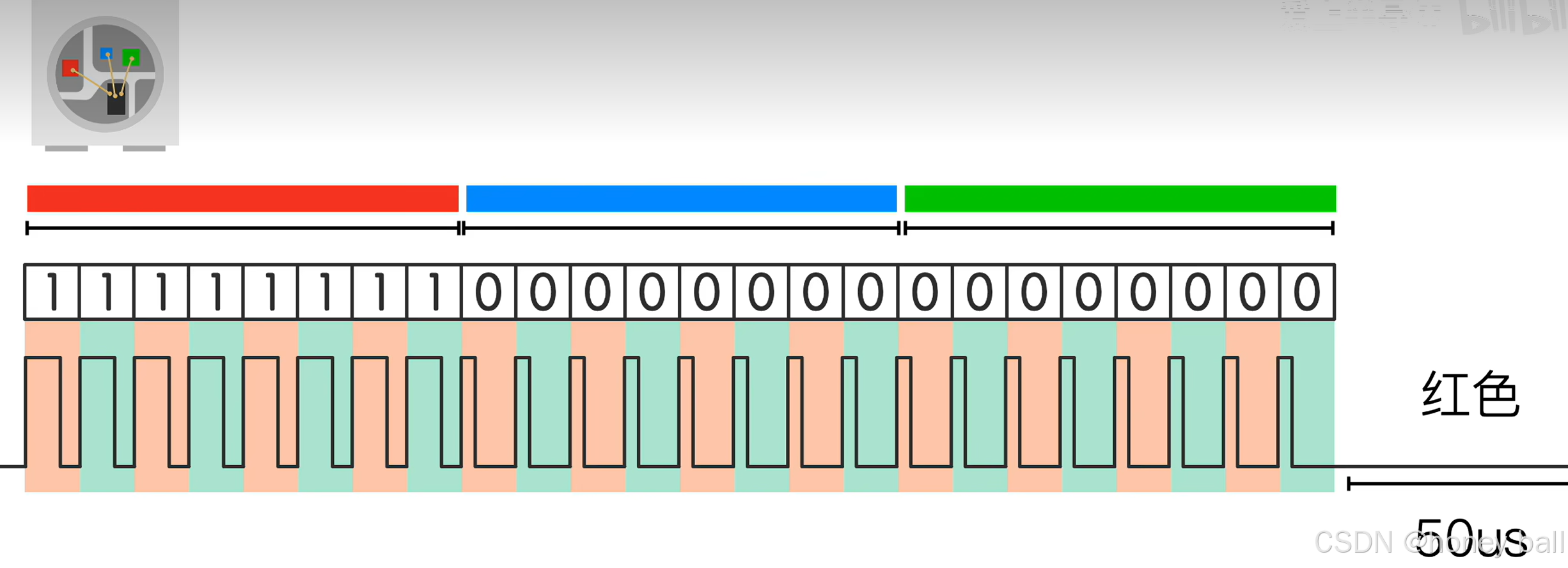

WS2812的逻辑电平：

WS2812驱动方案的学习：

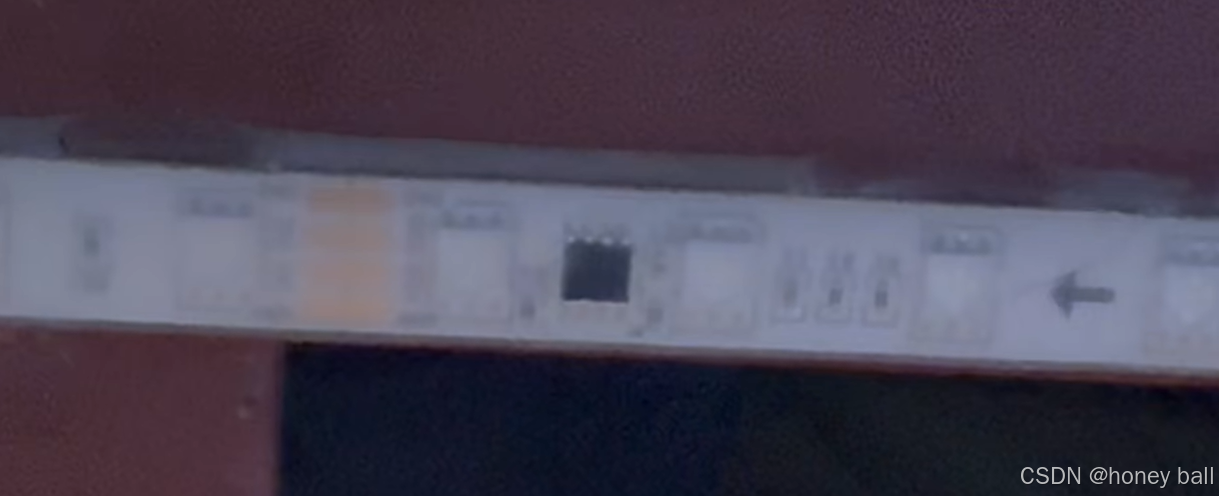

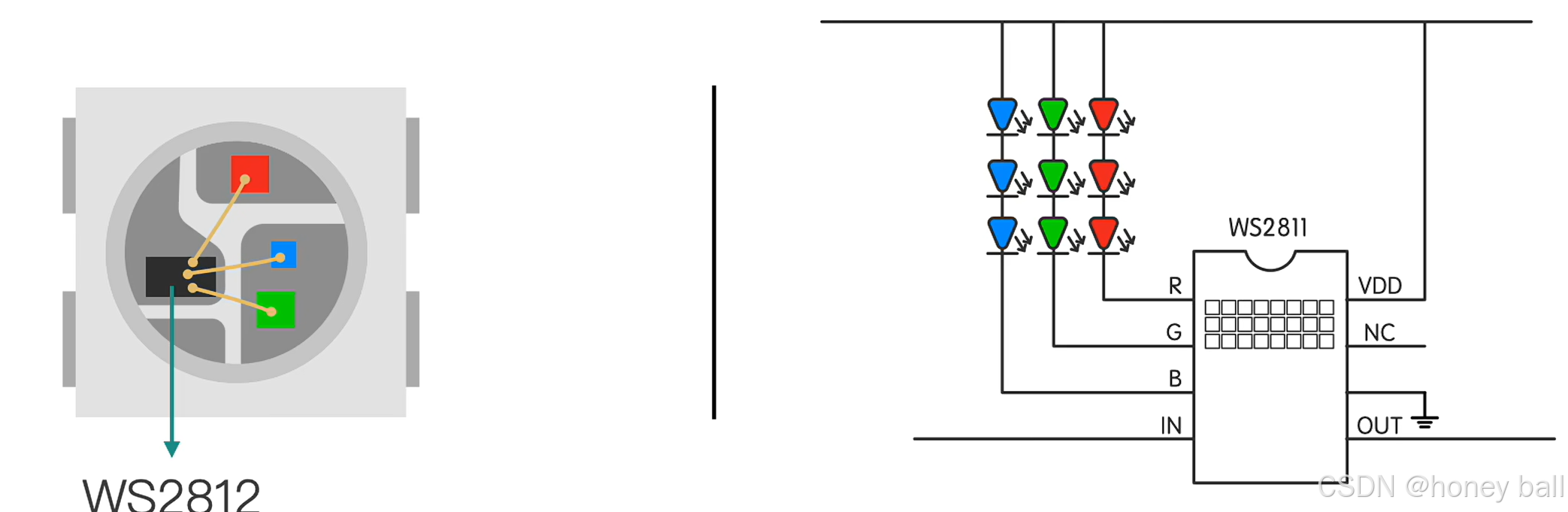

WS2811芯片与LED分离,室外的灯条很多采用了WS2811芯片方案：

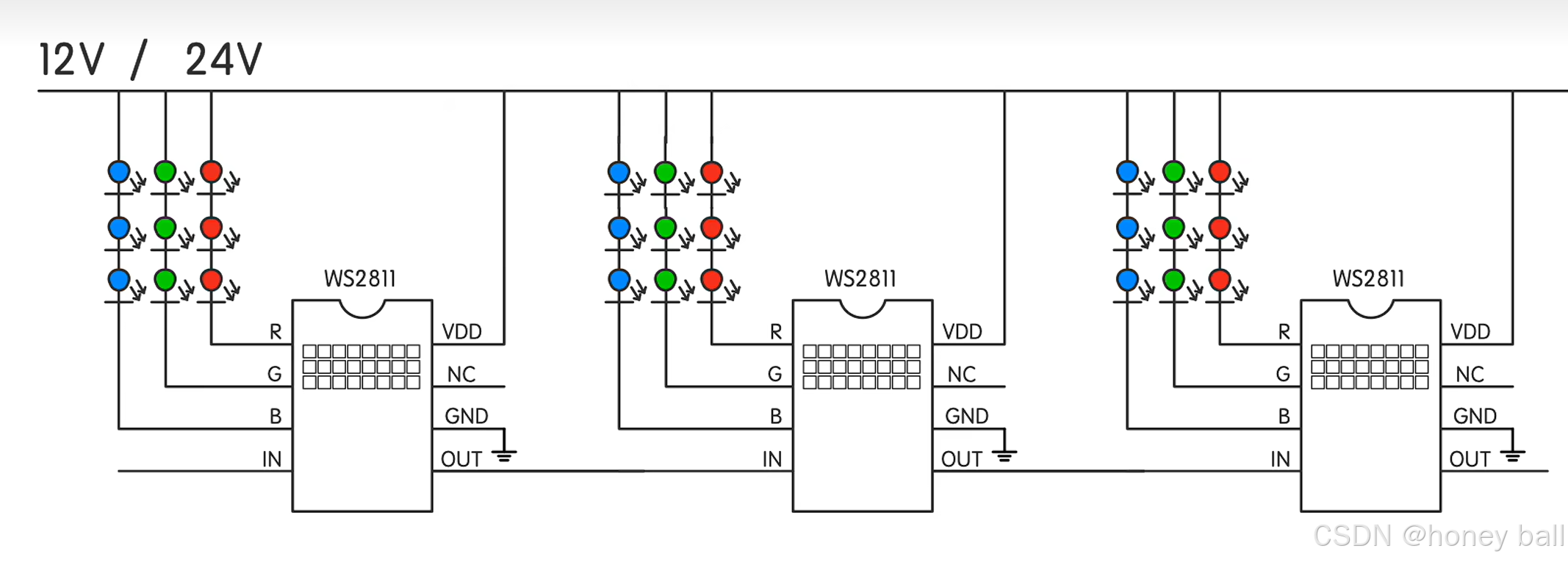

WS2811支持更大电压：
