强强联合Nature，kagome超导体最新发现！

【研究背景】

kagome晶格是一种角共享三角形的周期性结构，因其独特的电子特性而成为研究热点。kagome晶格中天然存在的Dirac费米子、平带和Van Hove奇点，使其成为探索拓扑物质和电子相关现象的理想平台。然而，kagome材料中超导性与电荷序的相互作用依然难以捉摸，这成为了当前研究的一大挑战。在超导体AV3Sb5（A = K, Rb, Cs）中，出现了非常规电荷序，其体积2 × 2排序向量与奇性配对密度波（PDW）现象交织，形成了复杂的电子行为和奇性超导调制。

为了解决这些问题，中国科学院物理研究所吴贤新, 北京理工大学 Zhiwei Wang, 中国科学院物理研究所石友国, 南方科技大学物理系殷嘉鑫教授团队在“Nature”期刊上发表了题为“Chiral kagome superconductivity modulations with residual Fermi arcs”的最新论文。研究人员通过高分辨率的常规和Josephson扫描隧道显微镜技术，深入探讨了kagome超导体的基态特性。研究表明，KV3Sb5和CsV3Sb5中均存在奇性2 × 2 PDW有序性及残余费米弧。特别地，CsV3Sb5展示了与（表面）条纹相关的额外配对调制通道。

这些发现揭示了具有破坏时间反演对称性的奇性PDW有序性，并通过准粒子干涉成像识别了残余费米弧作为Bogoliubov费米态的候选。该研究不仅明确了有限动量配对的空间-动量对应关系，还展示了系统光谱方法在极端条件下对低温超导体中相互交织有序性的揭示作用。

【科学亮点】

（1）实验首次探测到KV3Sb5和CsV3Sb5中的奇性kagome超导调制及其残余费米弧，使用了常规和Josephson扫描隧道显微镜，分辨了微电子伏特级别的电子能量差异。

（2）实验通过高分辨率和系统的隧道数据揭示了以下结果：

a.观察到超导间隙和配对密度在kagome晶格的体积电荷序矢量处的2 × 2调制。这些调制表现出磁场可调的奇性，突显了具有破坏时间反演对称性的奇性配对密度波（PDW）有序性。

b.通过准粒子干涉成像（QPI）检测到V d轨道态的残余费米弧，作为Bogoliubov费米态的候选。这些费米弧与奇性PDW的空间-动量对应关系相一致。

c.CsV3Sb5展示了与（表面）条纹相关的额外配对调制通道。

d.实验结果明确区分了奇性PDW有序性与杂质诱导的间隙调制，提供了有限动量配对的空间-动量对应关系的具体证据。

【图文解读】

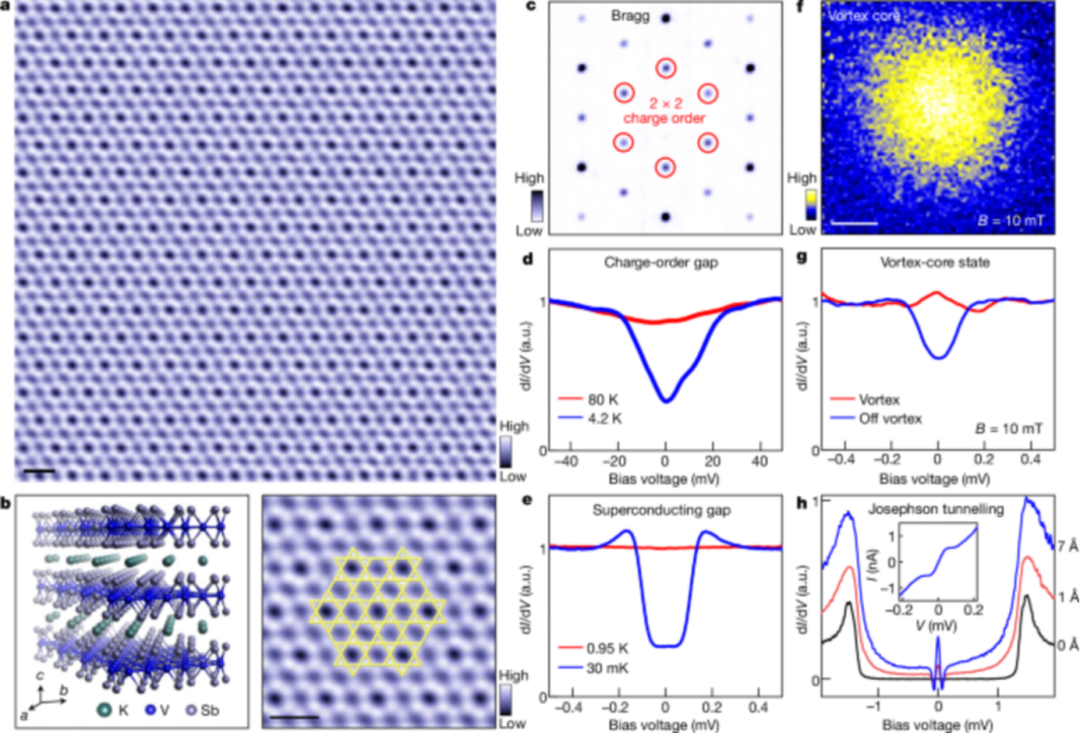

图 1：电荷有序的kagome超导性

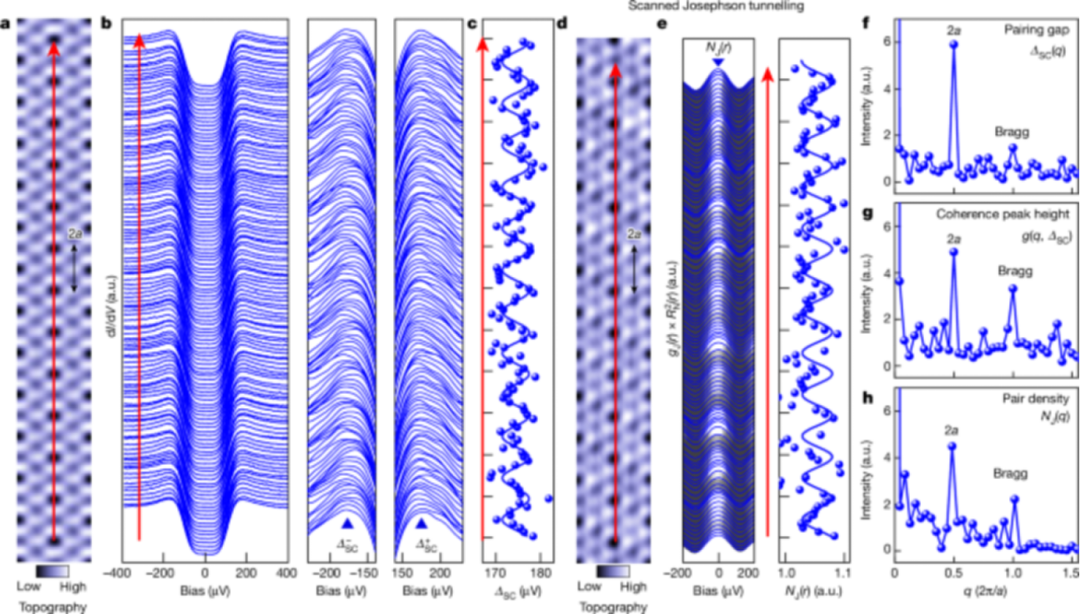

图2：配对间隙和配对密度调制

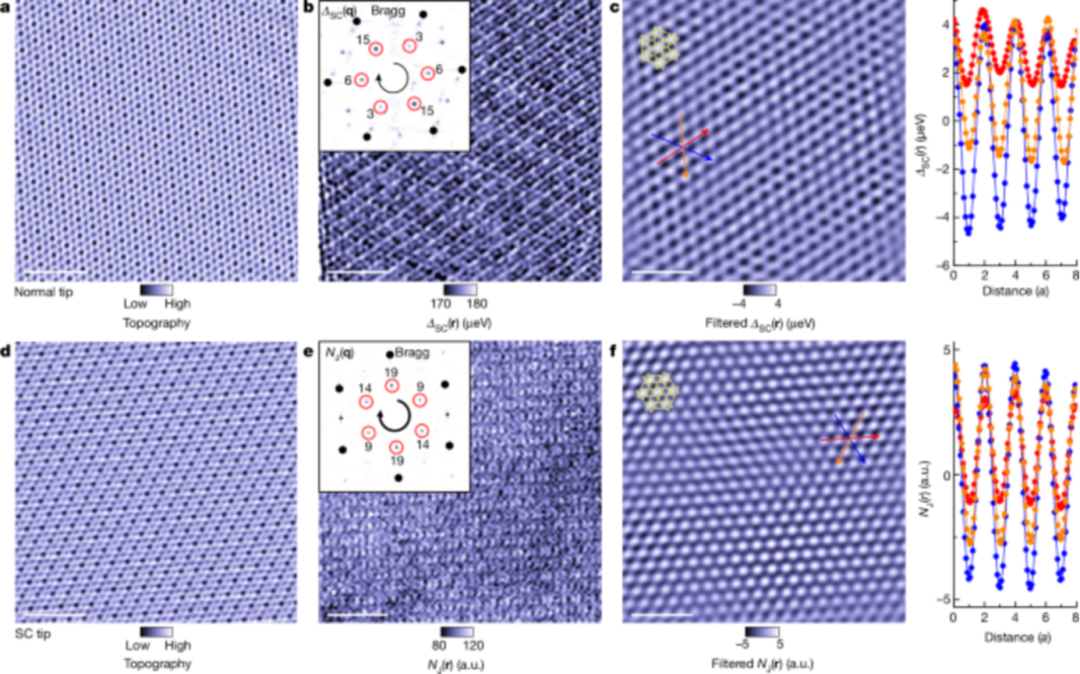

图 3：奇性2 × 2配对间隙和配对密度调制

图4：基于吡啶鎓的阳离子笼型受体的合成、结构和结合特性

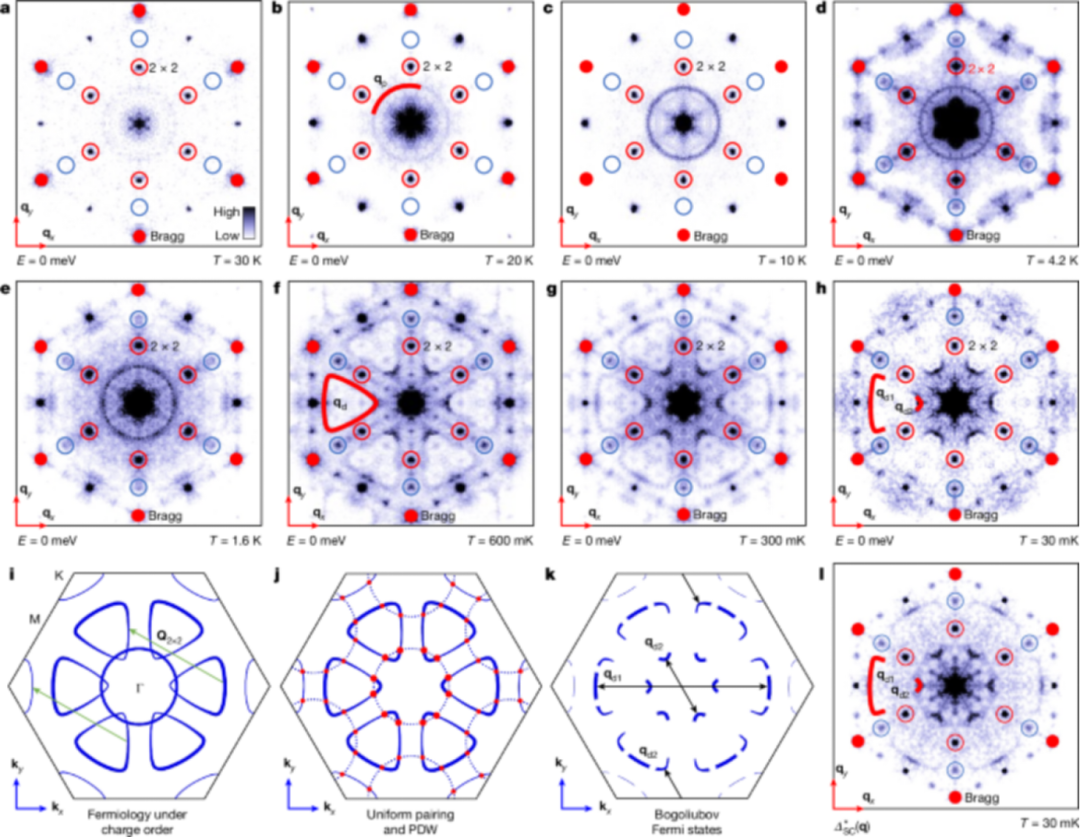

图 4: 在轨道选择性PDW下的残余费米弧

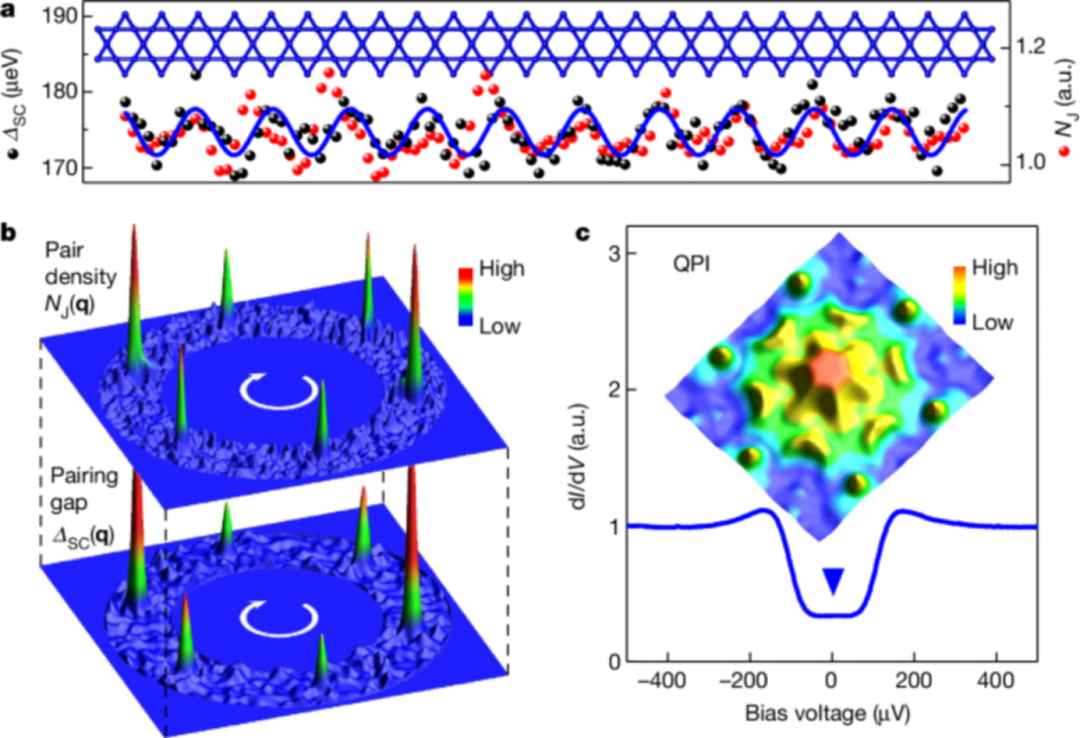

图5: 有限动量配对超导性的证据链

【科学启迪】

本文的研究揭示了kagome超导体中有限动量配对的丰富物理现象，尤其是奇性配对密度波（PDW）的存在及其与费米弧的关系，为超导性研究提供了重要启示。首先，利用高分辨率的隧道显微镜数据，作者系统地探讨了kagome超导体KV3Sb5和CsV3Sb5的基态特性，揭示了奇性2 × 2 PDW有序性和残余费米弧的存在。其次，通过建立空间-动量对应关系，研究区分了PDW有序性与杂质诱导的配对调制，进一步阐明了奇性PDW的p-d间轨道通道特征。这些发现不仅揭示了超导性中时间反演对称性破缺的机制，还表明了在极端低温条件下，kagome系统中的电荷序和超导性之间的复杂交织。综上所述，这项研究为深入理解有限动量配对的超导体中的相互作用提供了新视角，并为探索其他低温超导体中的类似现象奠定了基础。

文献信息：Deng, H., Qin, H., Liu, G. et al. Chiral kagome superconductivity modulations with residual Fermi arcs. Nature 632, 775–781 (2024). https://doi.org/10.1038/s41586-024-07798-y
