汉字字库扩展

理解字扩展、位扩展基本原理。汉字显形本质是通过LED点阵显示字形，例如使用16*16的LED点阵，显示一个汉字则需要256位的二进制信息，通常没有如此庞大的字长存储器，所以需要使用位扩展以存储信息。

如 Logisim 中提供位长32的存储器，故需要 256 / 32 = 8 片存储器。

实验设计以GB2312编码为标准，GB2312 设计分区94个，每个区94的汉字，故使用

逻辑地址 = （区号 - 1）* 94 + （位号 - 1） 【区号、位号从“1”开始编号】

编码详情见：GB2312 标准

通过课程文件夹中给定的编码文件，进行合理划分并写入ROM，在数据寄存器的配合下以显示汉字。

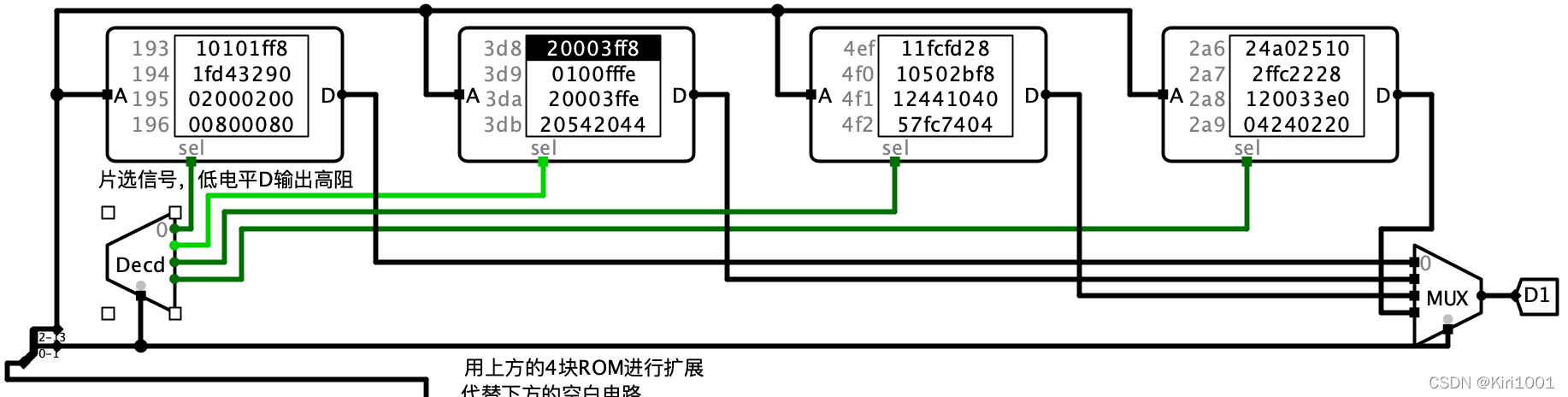

进行字扩展时，高位做为地址信号，低位做为片选信号，使用译码器和多路选择器已实现数据的选择。

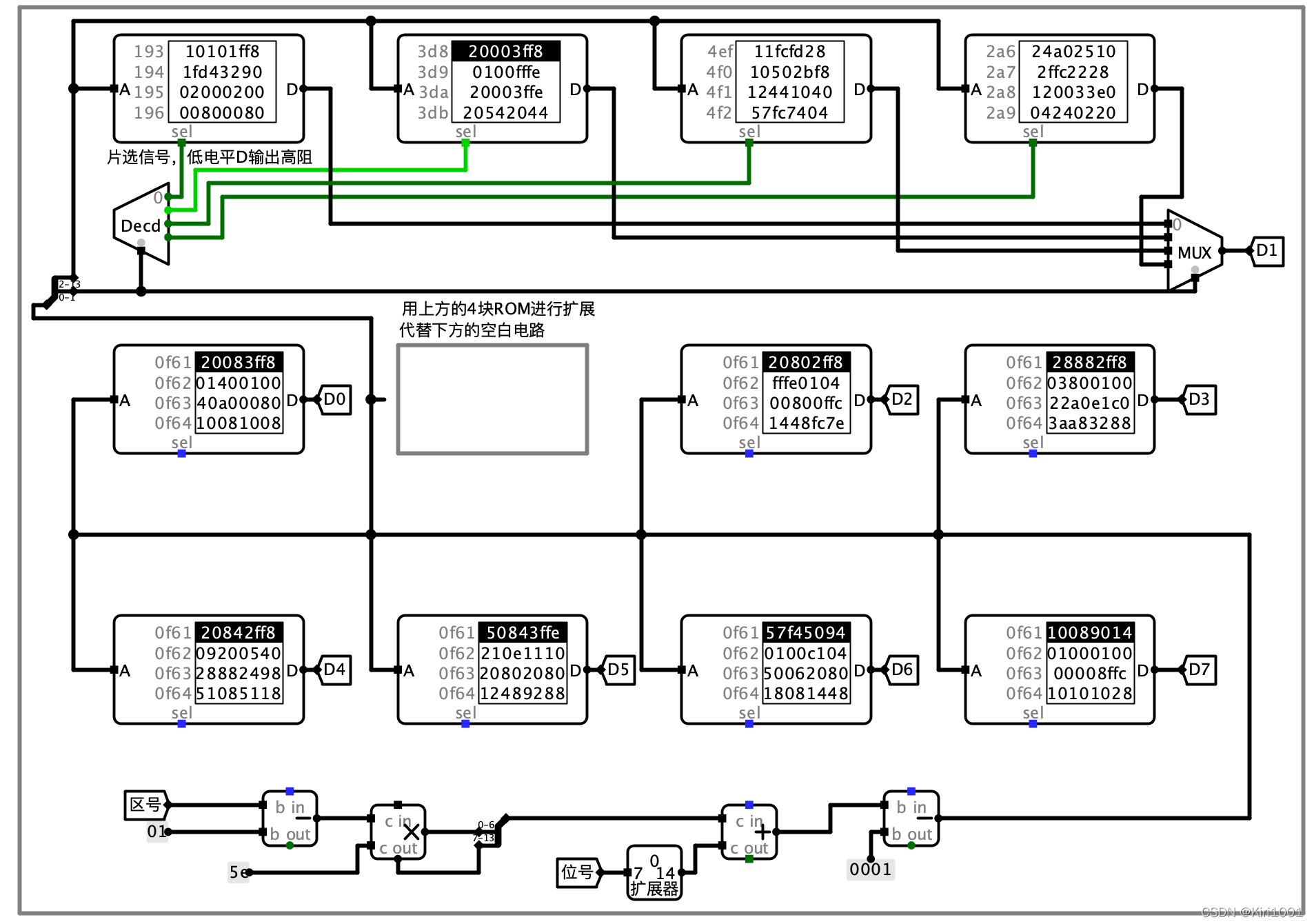

ROM中数据需要通过课件中字库数据文件进行二次划分，将对应数据写入对应的存储器中。

---

MIPS RAM 设计

构建支持字节访问，半字访问，字访问的存储系统，实现可变数据位宽，与实际计算机的存储系统相似。

片选信号

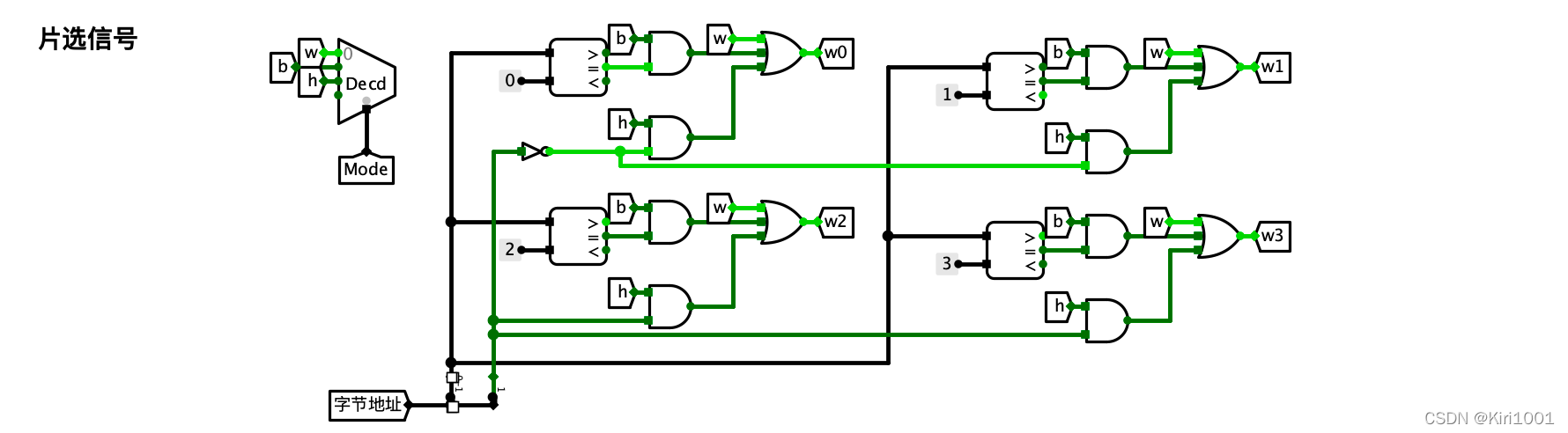

访问模式信号通过译码器确定访问方式。字节访问时，根据地址低两位确定存储器选片；半字访问时，根据第二位选择是高位数据还是低位数据；字访问设计最为简单，需要访问所有RAM片。

写入与读出控制

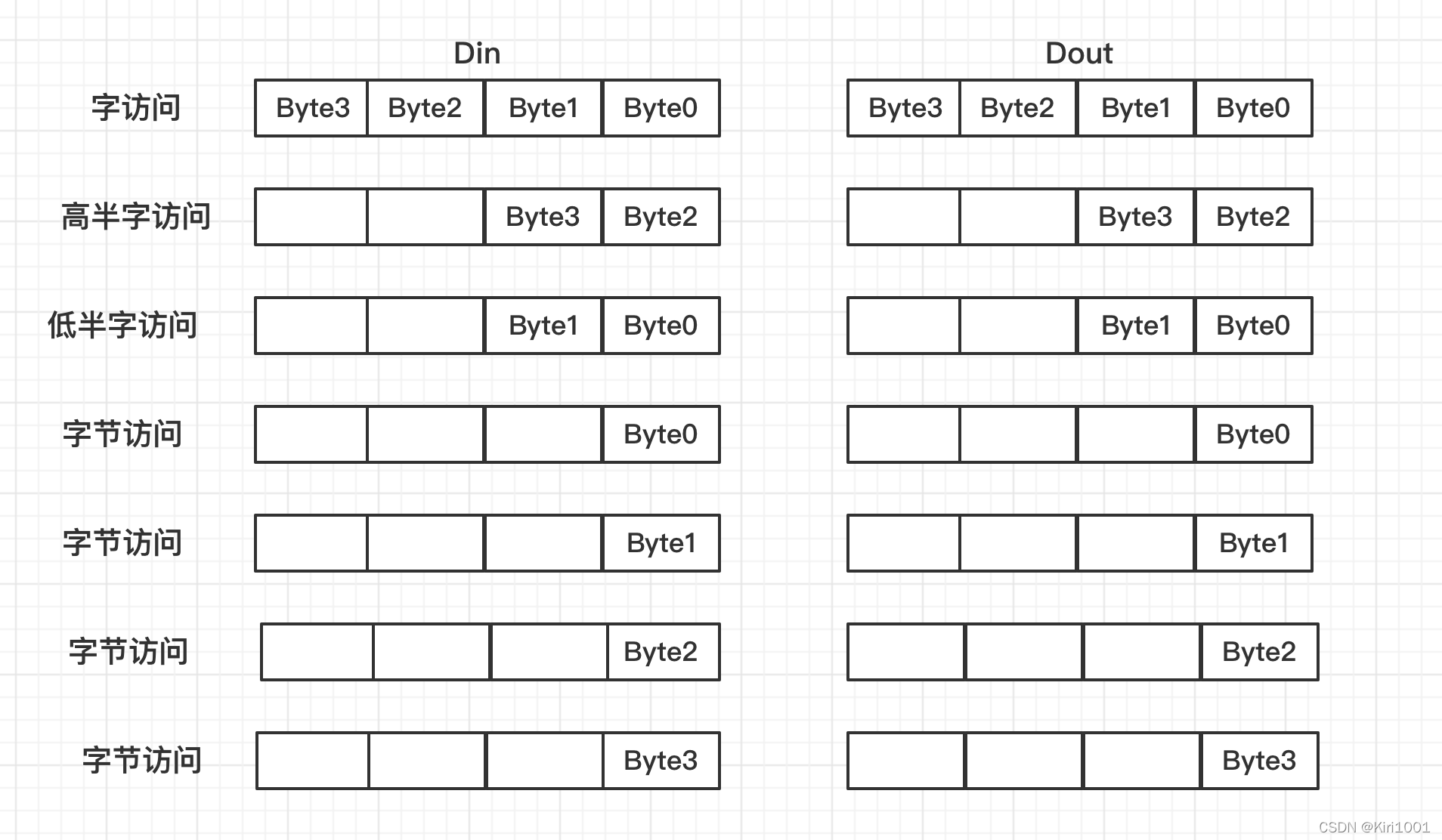

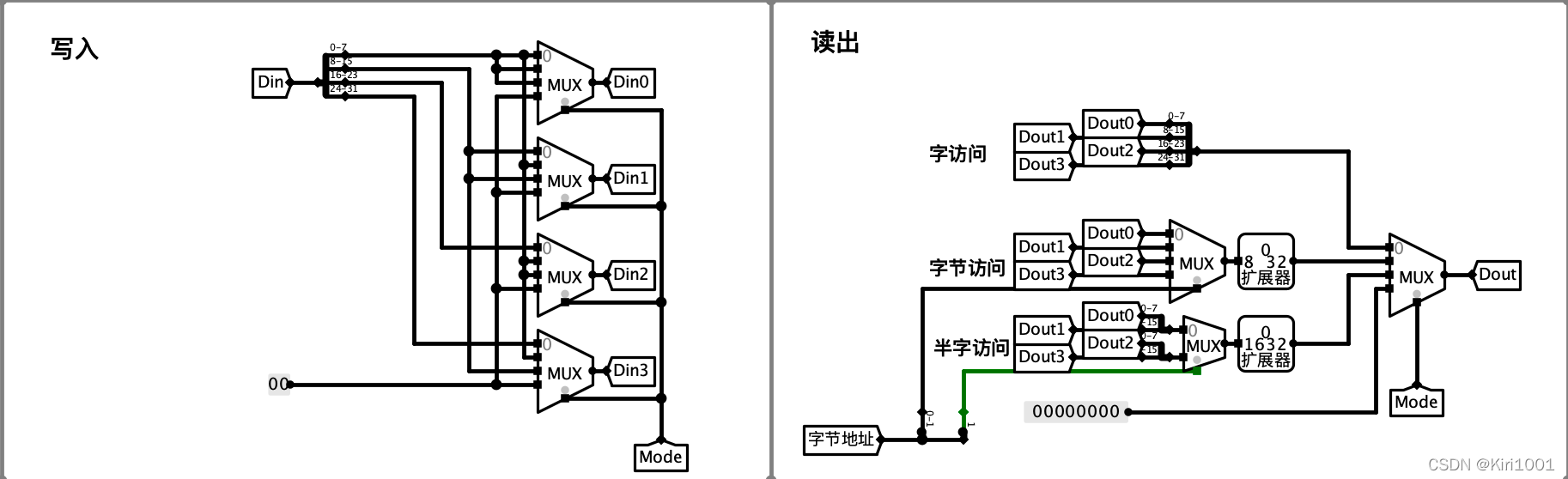

使用多个多路选择器，控制选择器输出具体数据。写入控制，读出控制的逻辑比较简单。具体如图。

设计电路时主要注意数据位宽和数据对应的逻辑位置即可。

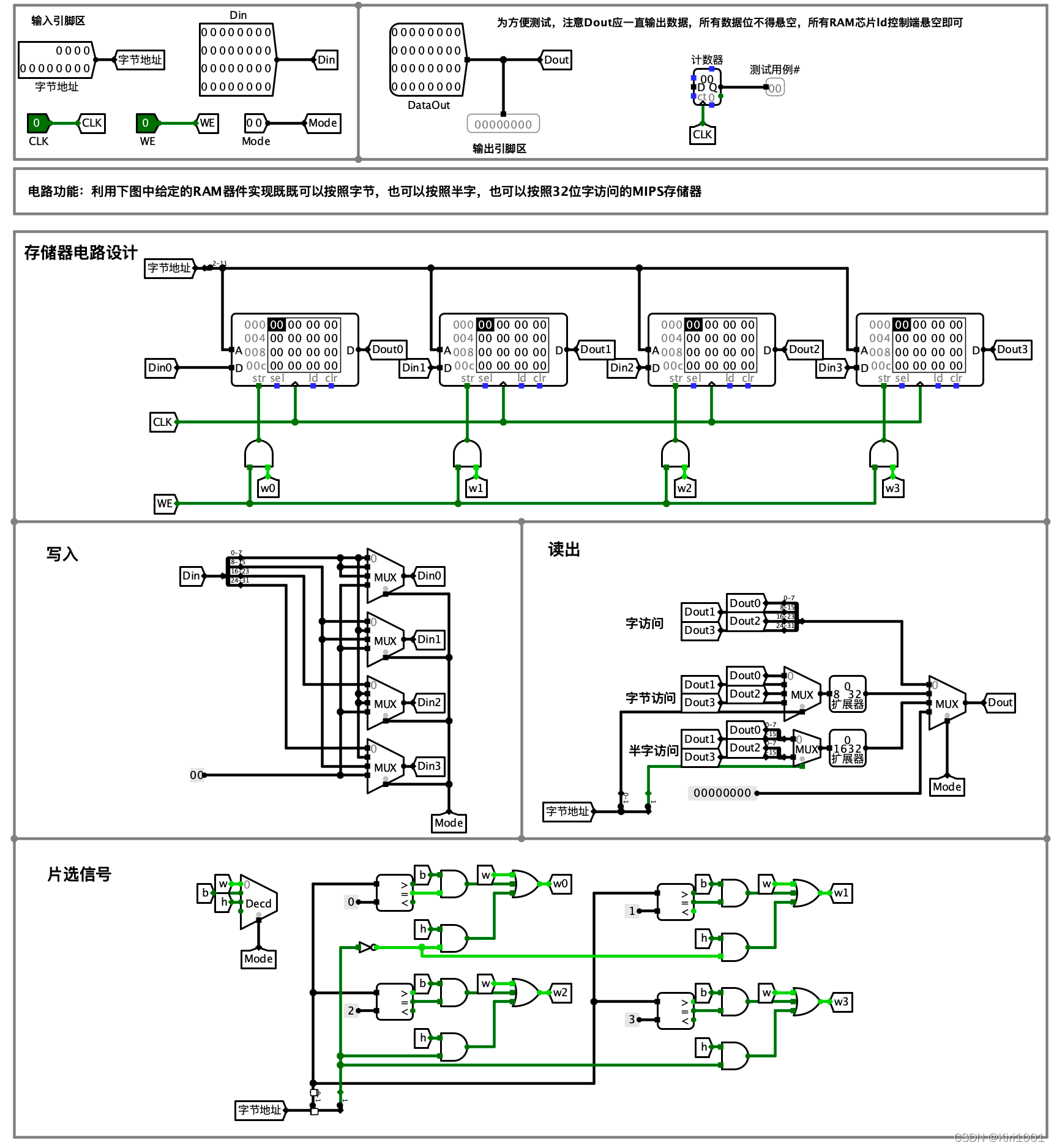

最后实现存储器电路设计。

---

MIPS Regfile

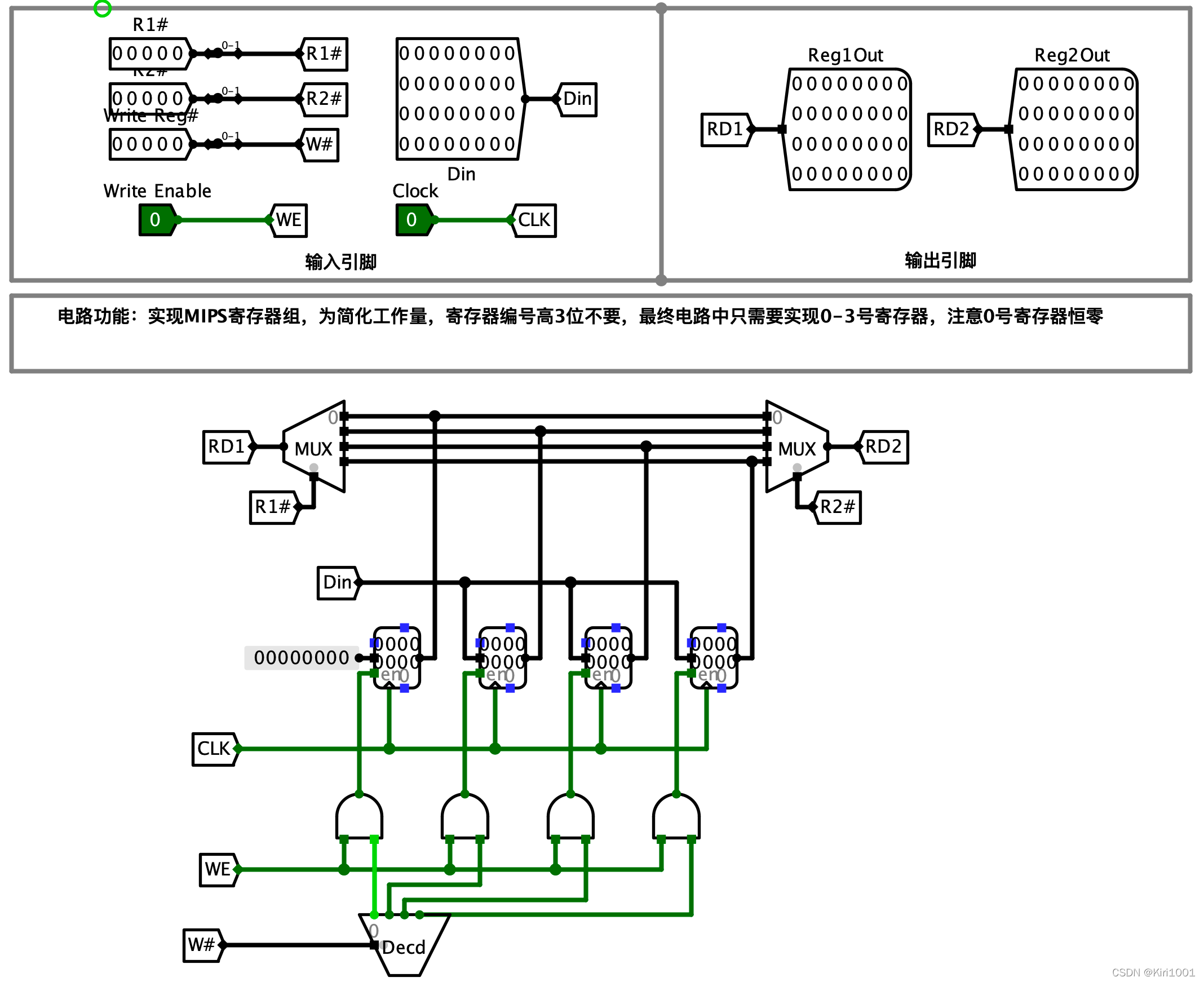

该组件的设计需要求是源于MIPS指令集的设计，具体可以参考MIPS CPU相关要求。设计逻辑也比较简单，如图。不再赘述。

---

Cache映射机制与电路实现

直接相联映射

主存中某块会被放置于Cache中固定位置。

设Cache块号为 i，共n块，主存块号为 j，则 i = j mod n

由此可以将主存地址分为三部分：区地址 + 行地址 + 字地址

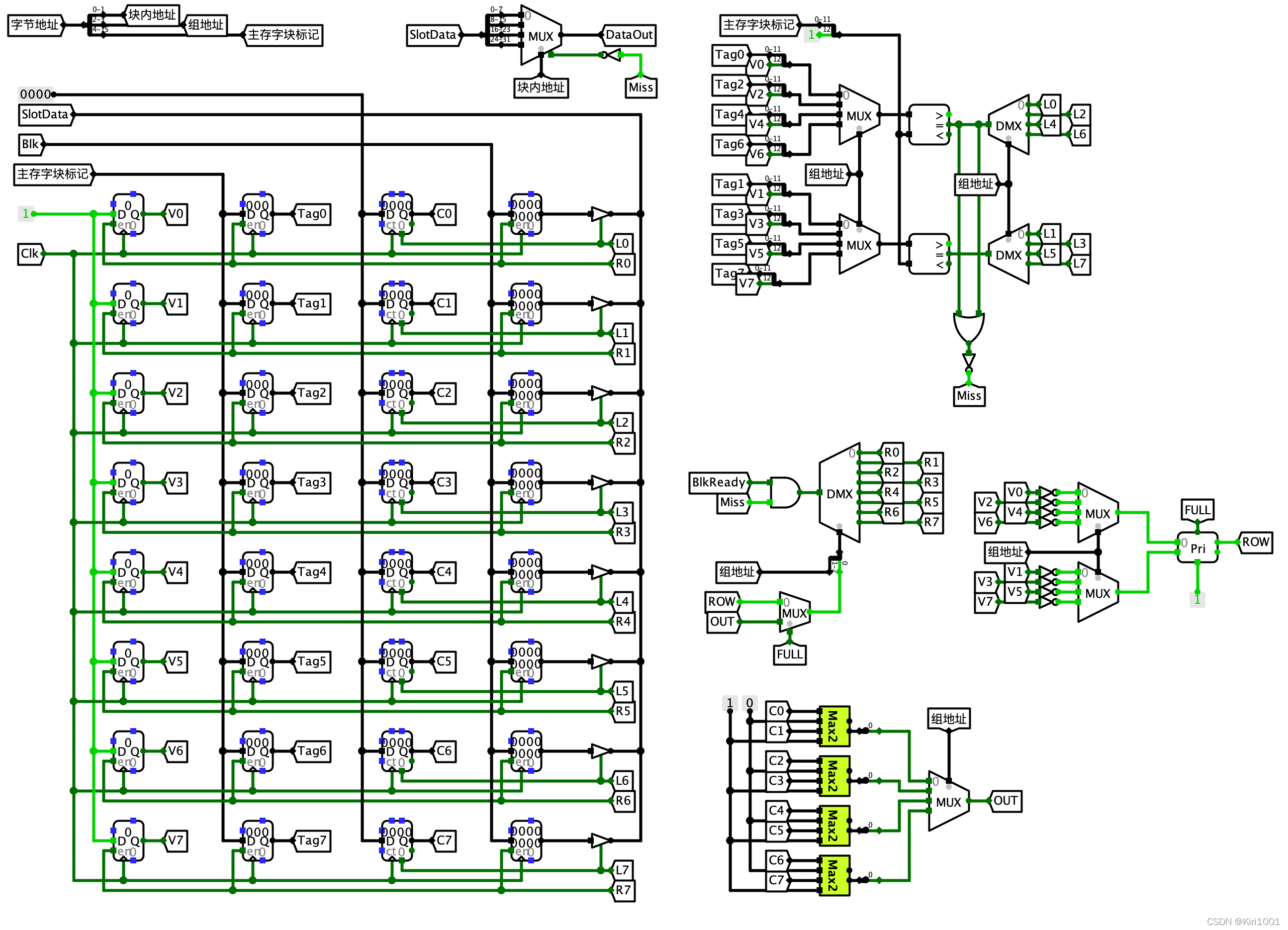

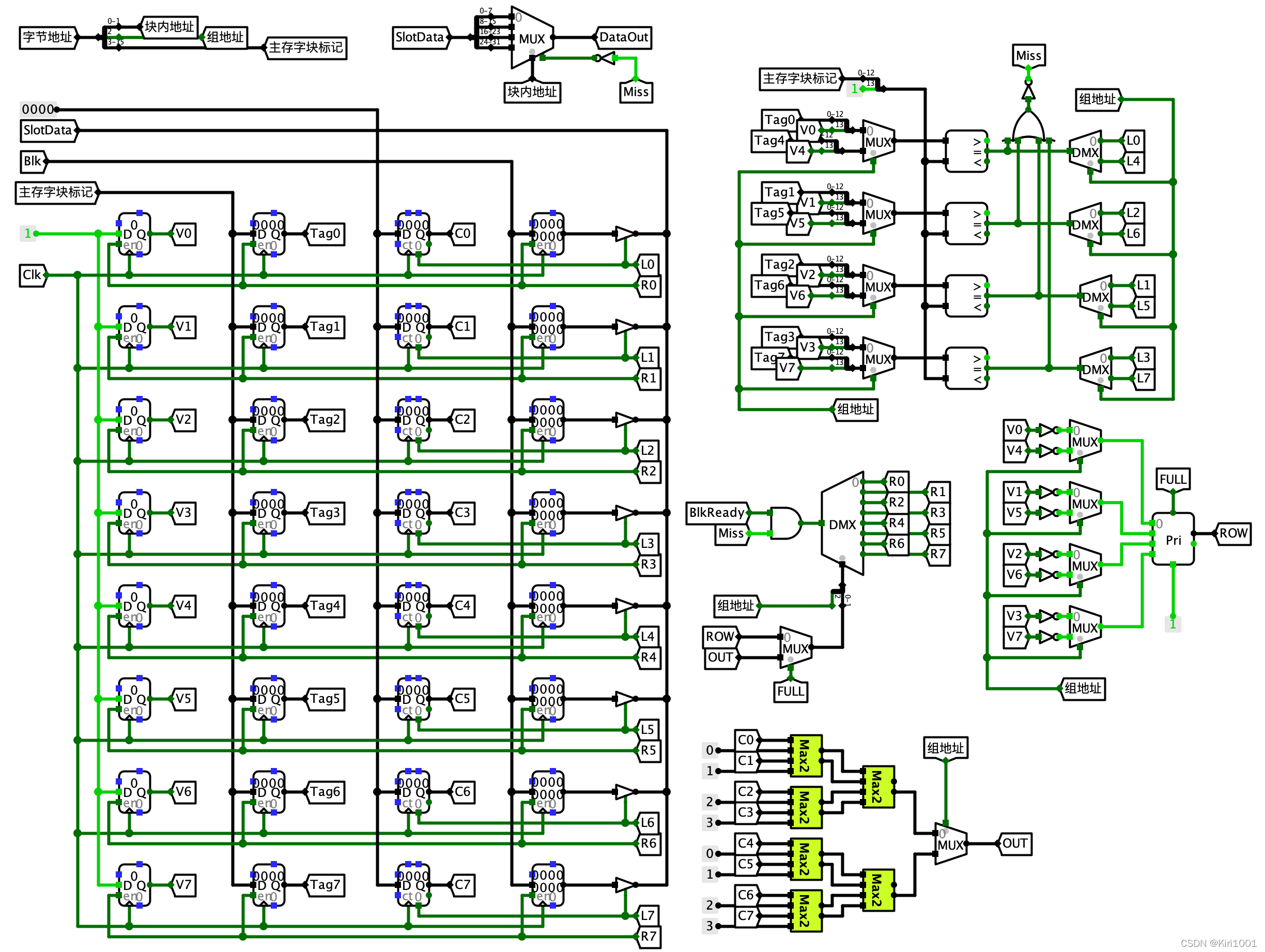

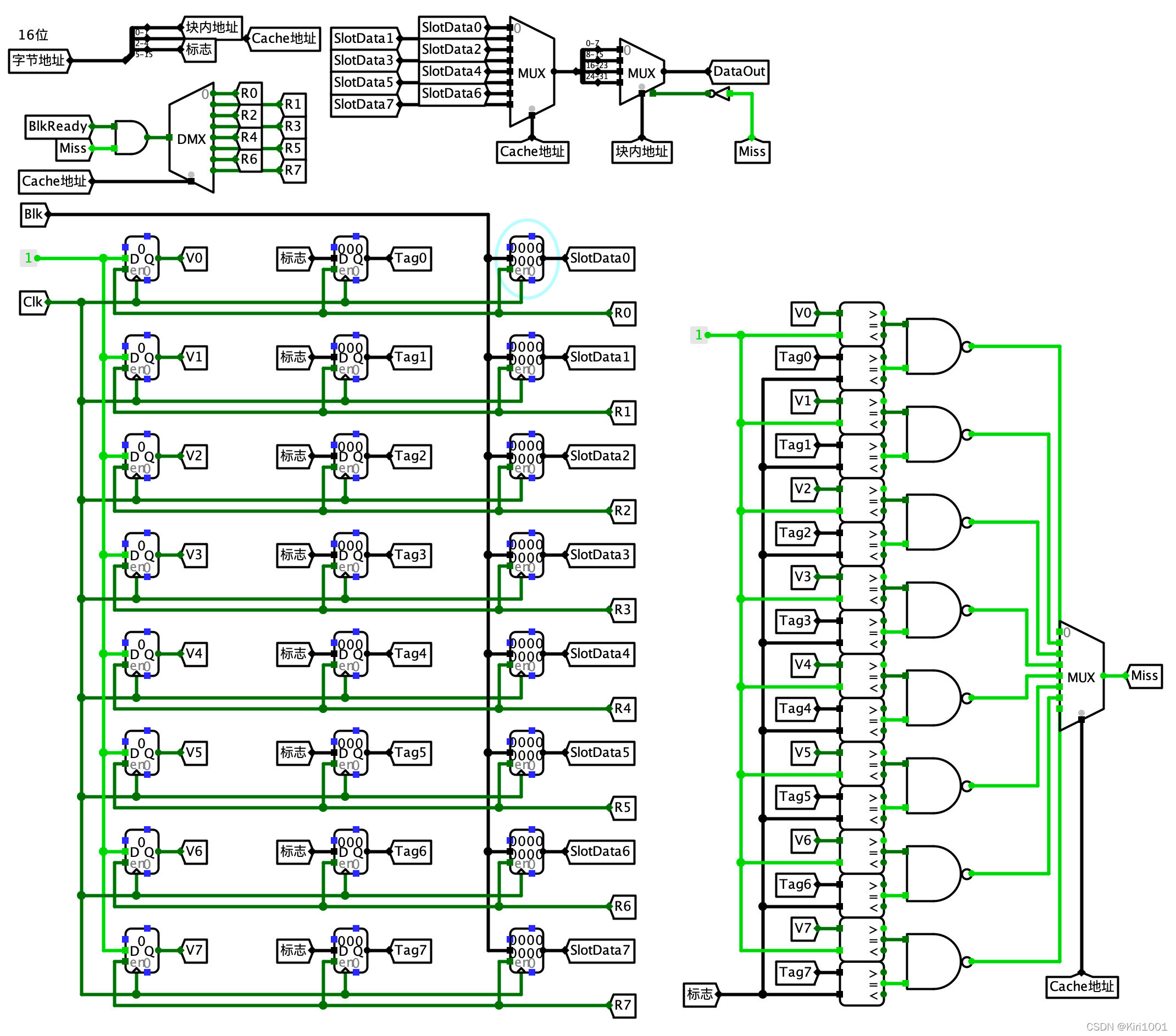

行地址可以确定数据存在Cache中具体哪一行，字地址按照读取方式确定，区地址明确数据位于主存哪一区。Cache行中除了设计数据寄存器，还需增加区地址寄存器，有效位标记寄存器等其他（按需）。具体设计如图。

---

全相联映射

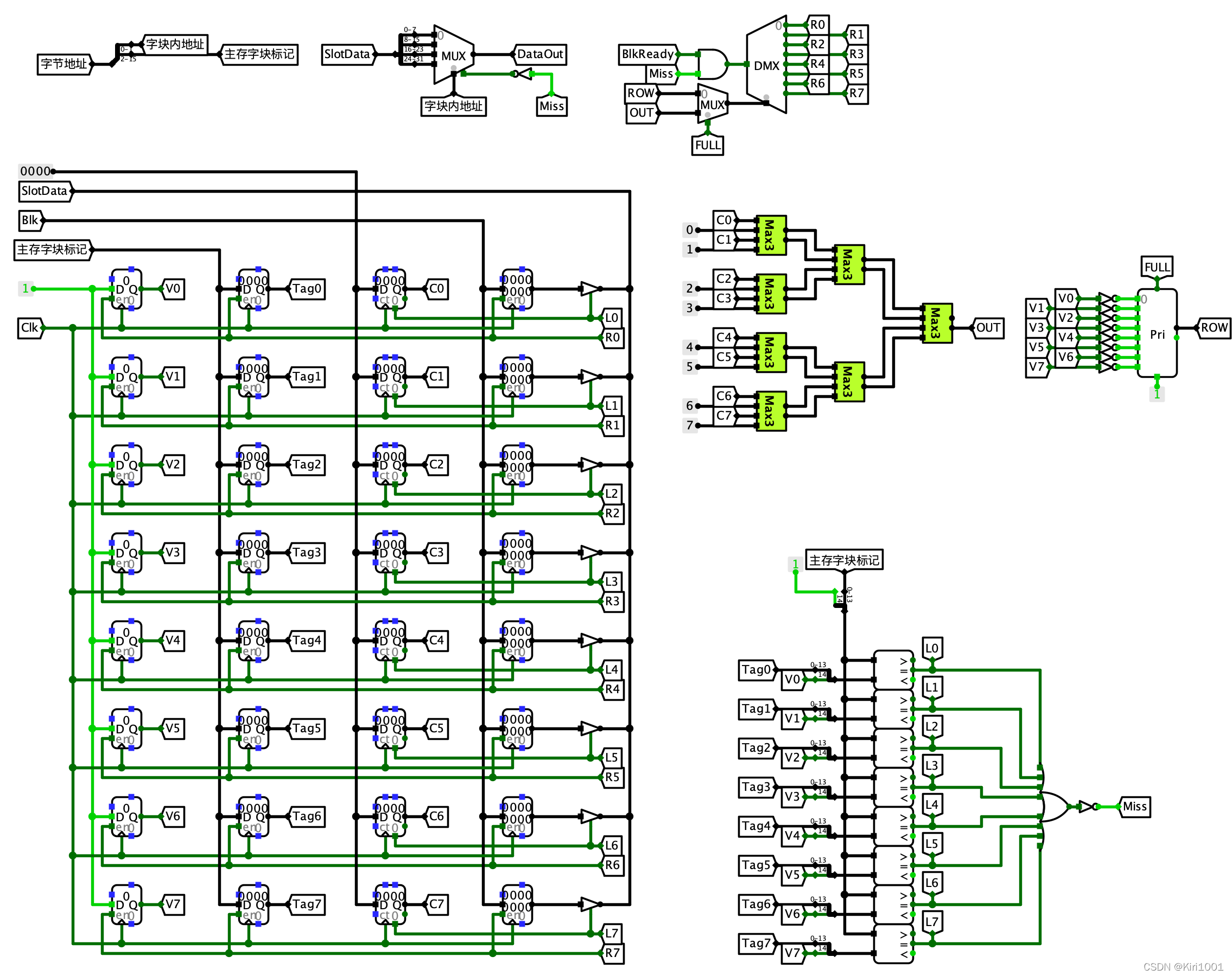

主存数据块可以放置于Cache中任意一块，因此Cache在记录数据块地址时，需要记录其在主存的地址。Cache在命中比较时，使用Cache中所以行中的主存标记并发比较，以判断命中与否。

---

2路组相联

---

4路组相联

---

总结

以上为存储器设计实验，实验难点在于Cache的设计与映射机制，多路组相联中没有再详细介绍，具体的映射逻辑可以参考MOOC中的讲解。
