米家网关传感器通讯协议研究

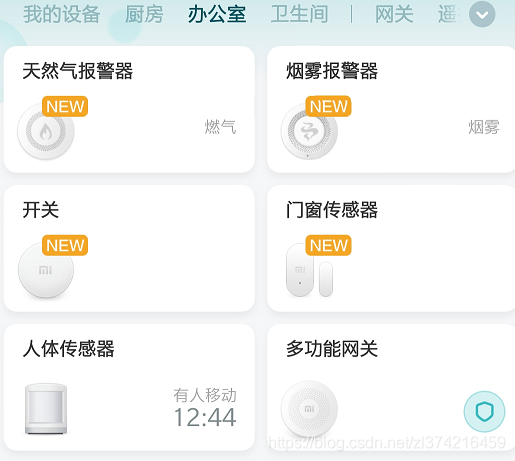

产品清单如下：

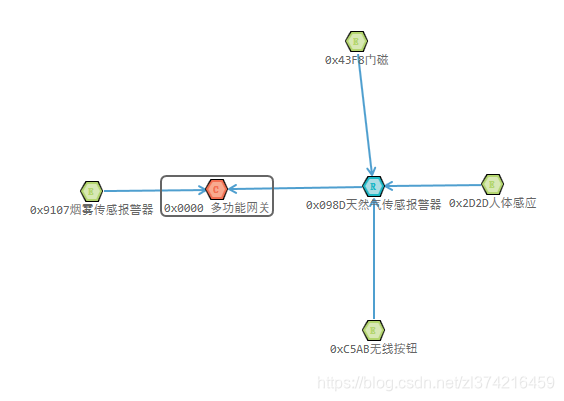

加网后的网络拓扑结构图：

一、人体感应传感器/门磁传感器/无线按键

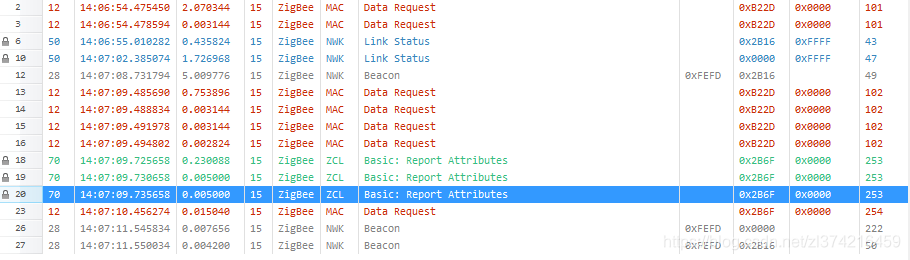

1.加网（戳小孔3s以上退网，闪蓝灯表示在扫网）

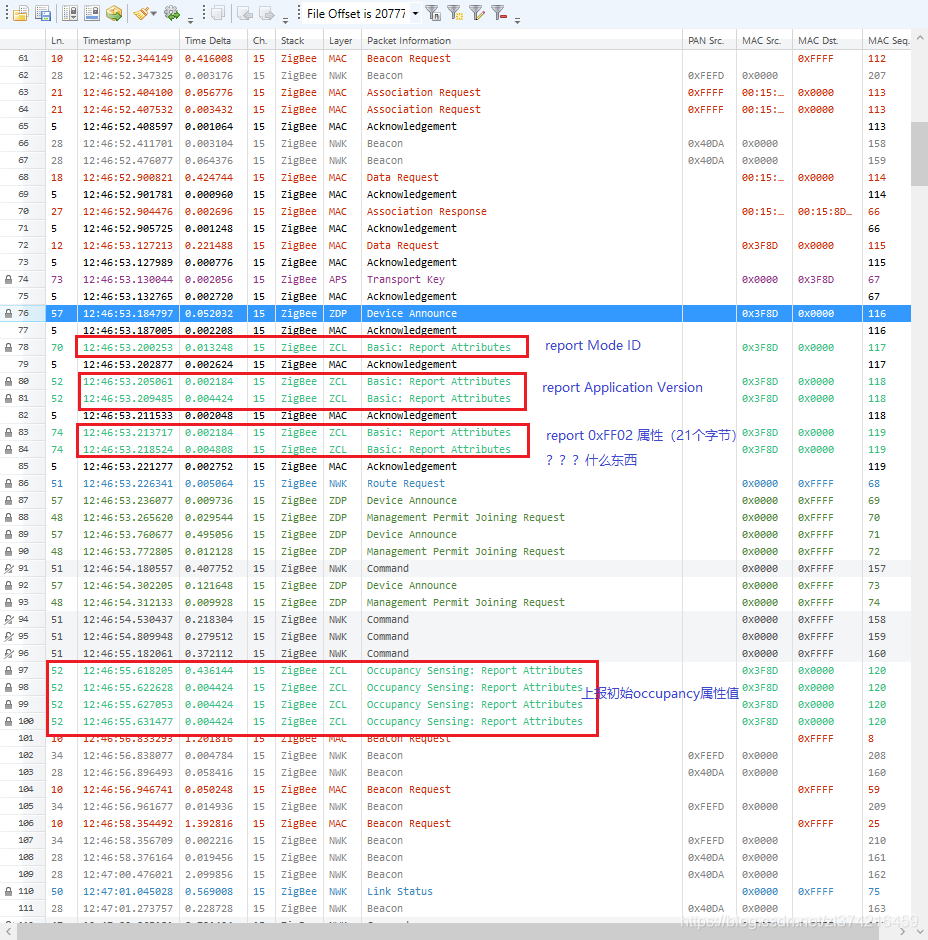

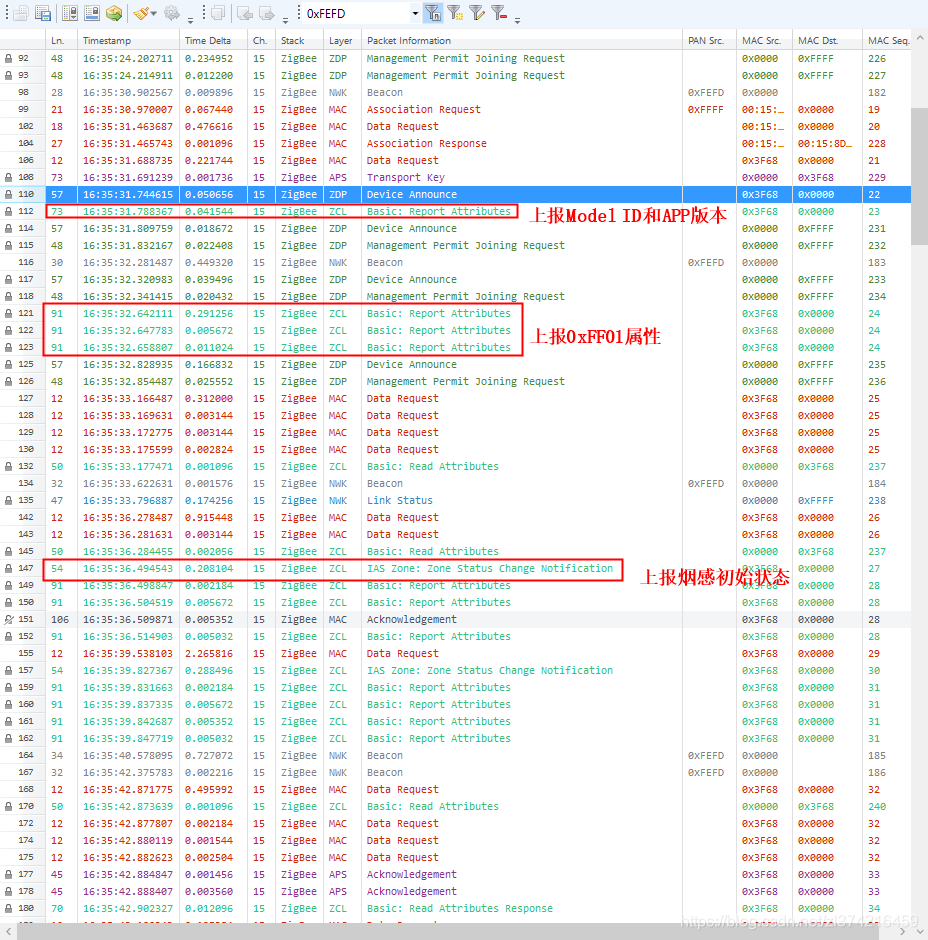

入网后设备主动上报model ID和应用版本号，0xFF02属性是私有协议

2.APP绑定后，戳一下小孔，设备report自己的Model ID（0x0005）,网关语音播报“连接正常”

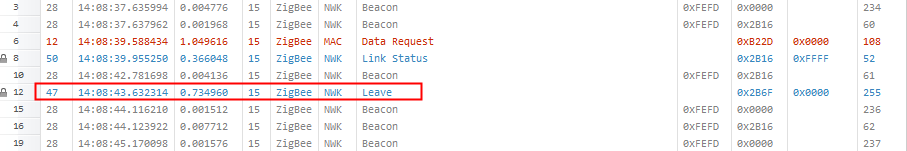

3.APP绑定后，设备戳小孔3s以上退网，闪蓝灯，网关播报“设备已删除”，APP上的设备列表自动删除设备

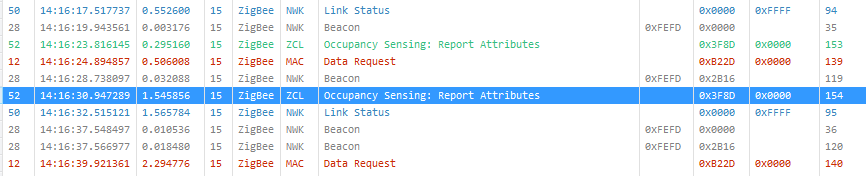

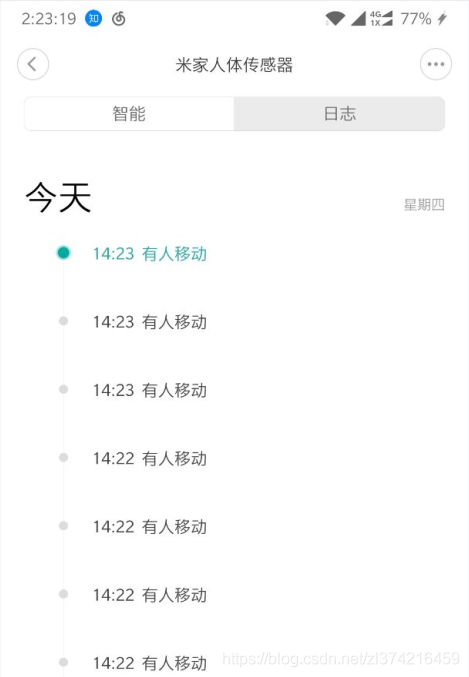

4.1、人体红外感应传感器只在检测到有人时0变成1才上报状态（Occupancy = 1），从1变成0是不上报状态的，对应的APP日志显示时间

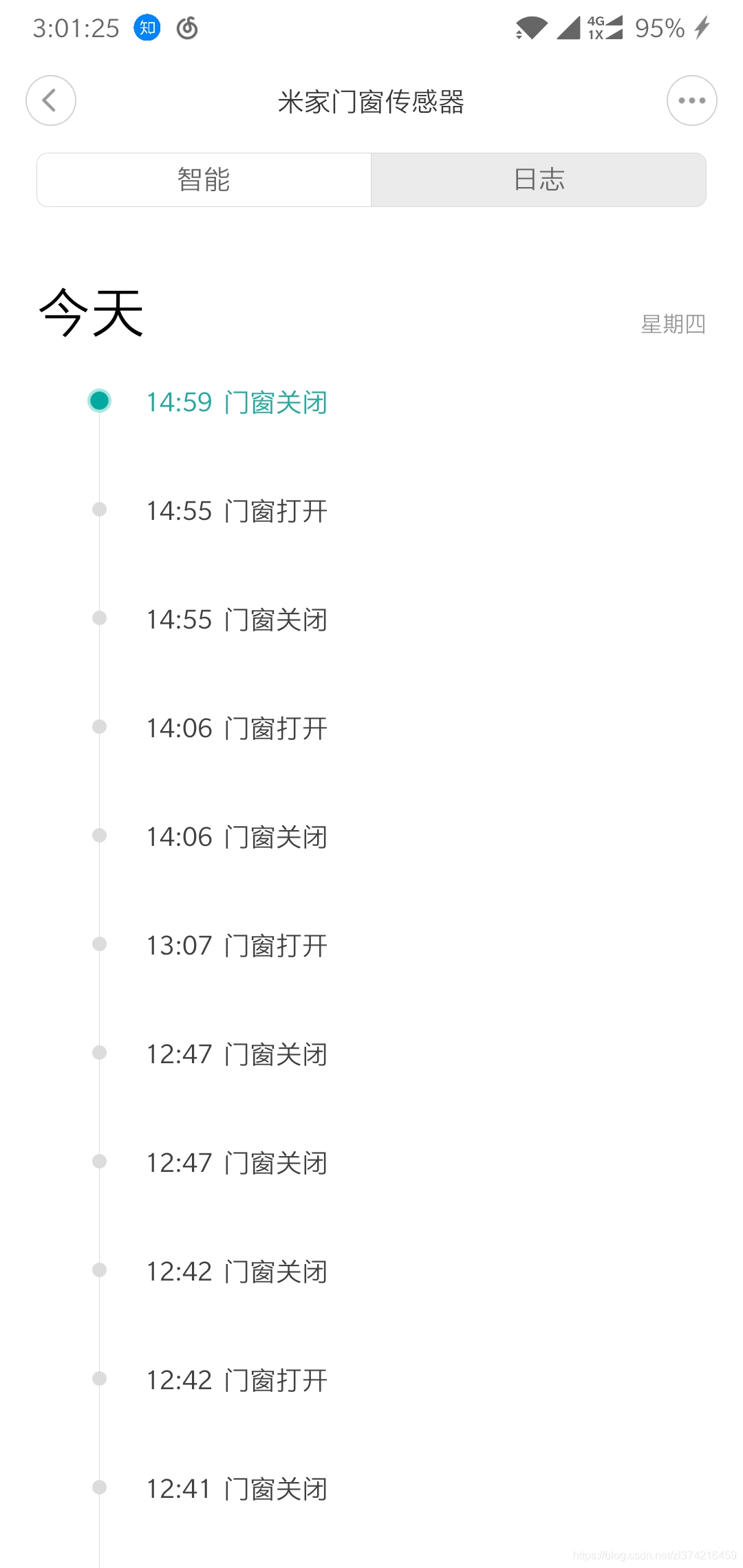

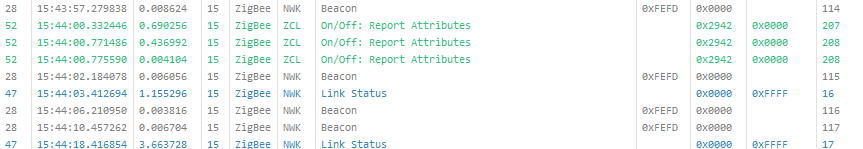

4.2、门磁传感器检测分开时，上报on/off cluster的on/off属性的状态为1（On），在磁铁吸合时，上报on/off cluster的on/off属性的状态为0（Off）,APP日志上会显示门窗打开和关闭的时间

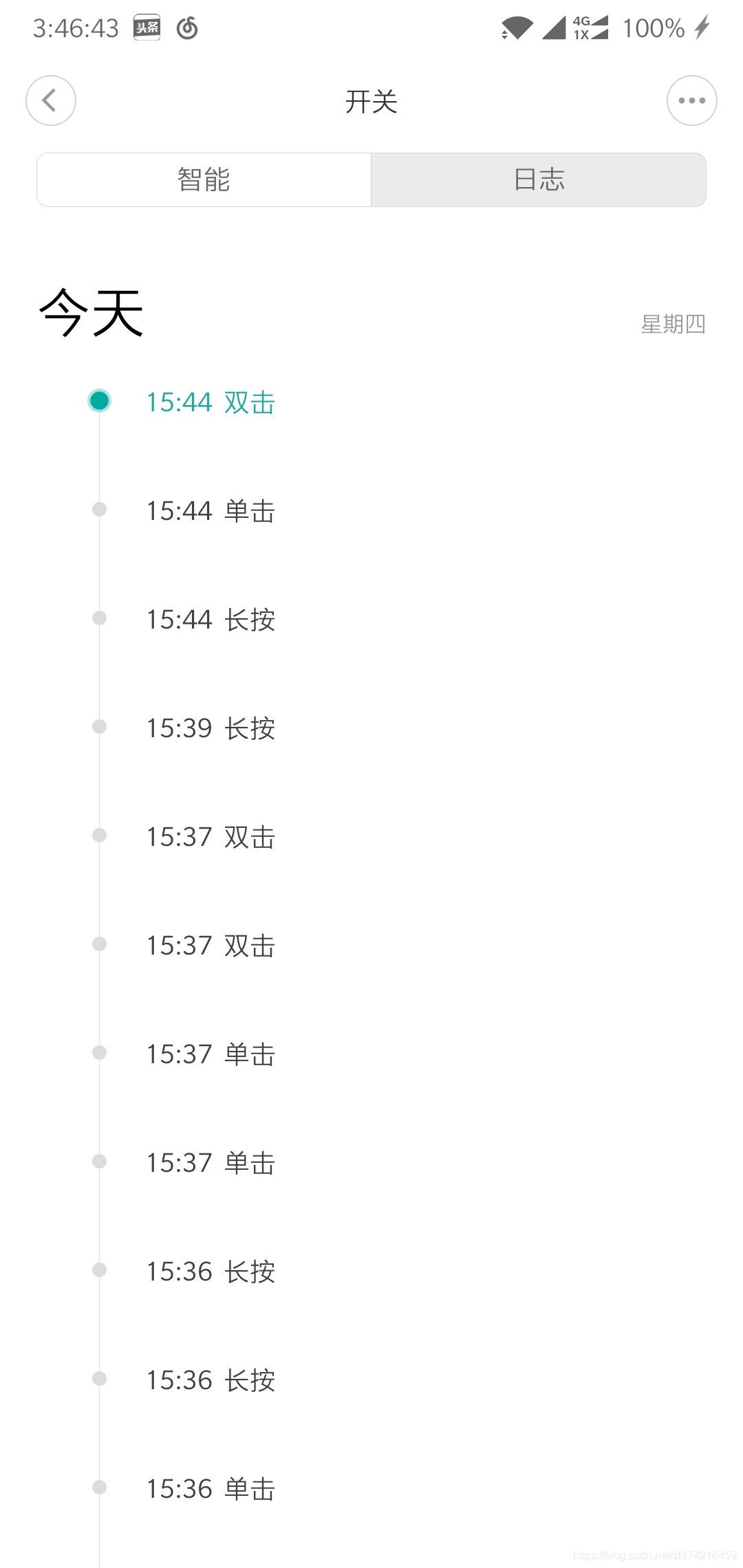

4.3、无线按键按下会report on/off cluster的on/off属性的状态为0（Off），释放按键会report on/off cluster的on/off属性的状态为1（On），APP会显示单击、双击或者长按，双击是通过report私有属性（0x8000 = 0x02）实现的

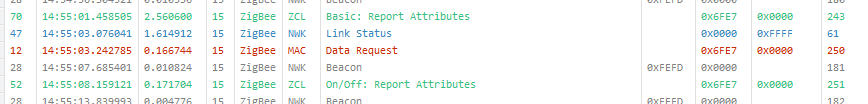

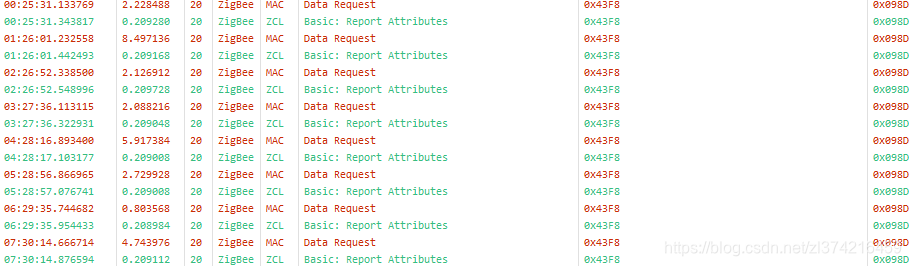

 5.1、门磁入网后，每隔60分钟上报一次状态，先发DataRequest,然后发report一个私有的属性0xFF02

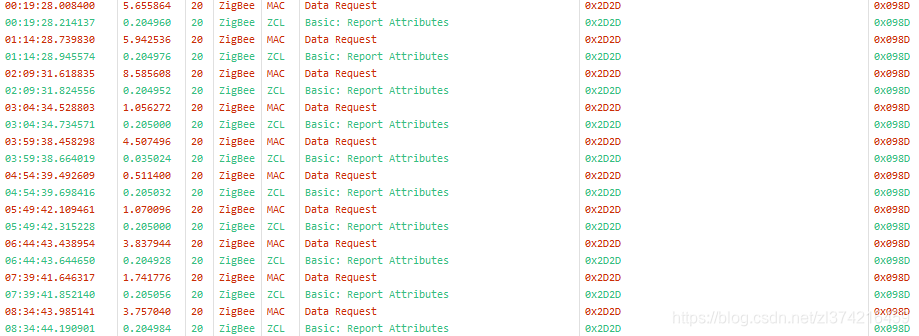

5.2、人体传感器入网后，每隔55分钟上报一次状态，先发DataRequest,然后发report一个私有的属性0xFF02

5.3、无线按钮入网后，每隔70分钟上报一次状态，先发DataRequest,然后发report一个私有的属性0xFF02

6、APP上删除设备，网关不会发送Leave request，设备仍然在网并且能够上报信息，只是APP端做了删除，应该是考虑到传感器类设备可能在睡眠，无法及时收到Leave request

二、天然气传感器报警器 / 烟感探测报警器

1、连续按3次按键，入网

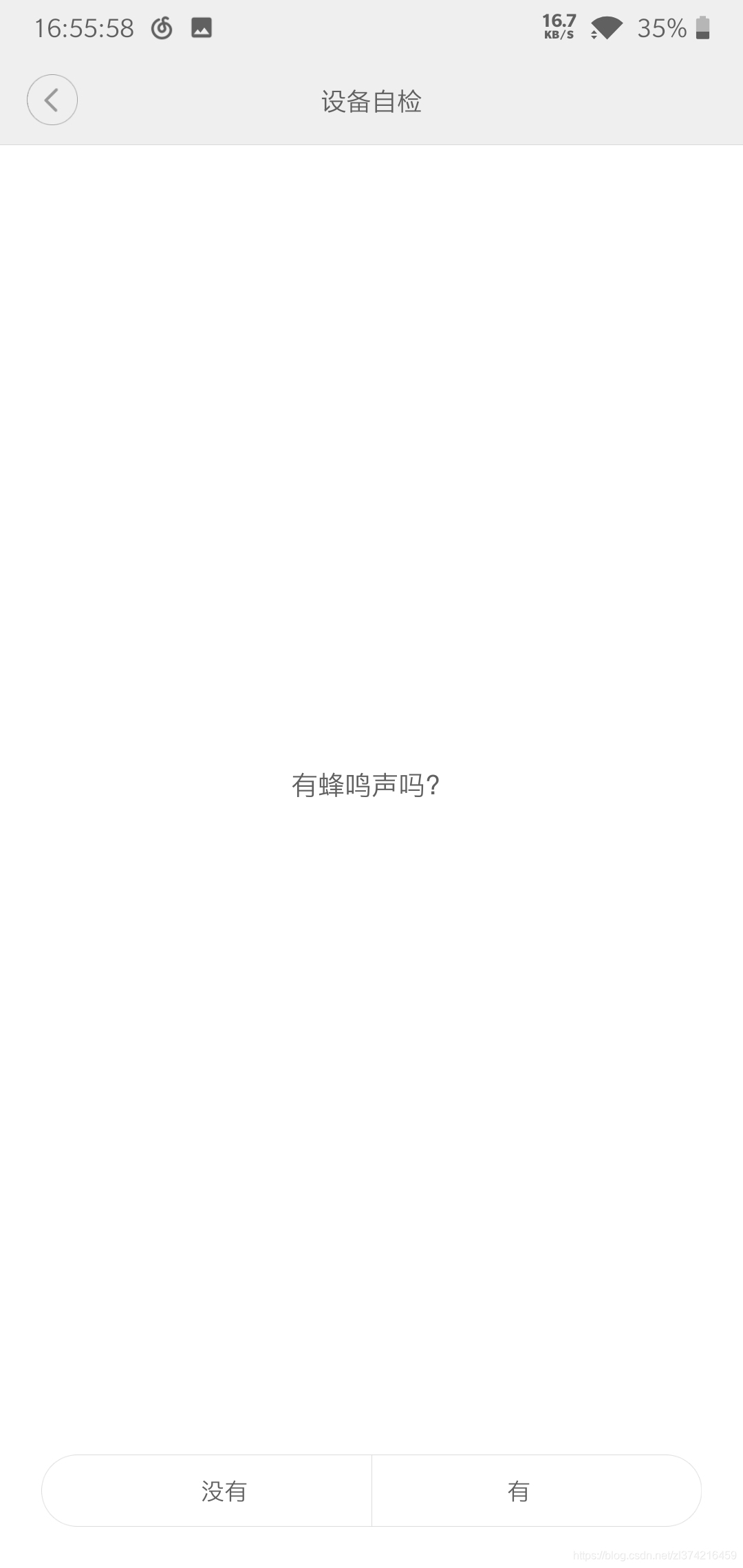

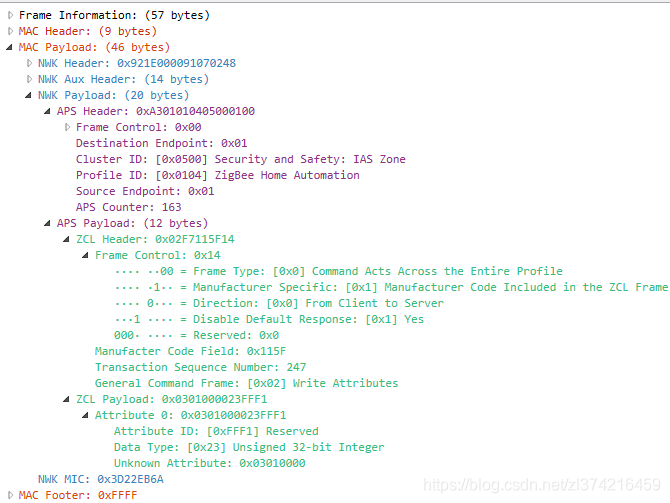

 2.烟雾传感器自检，下发写私有属性0xFFF1 = 0x03010000,设备蜂鸣器会响一声，APP会出现弹窗让你确认是否有报警响声

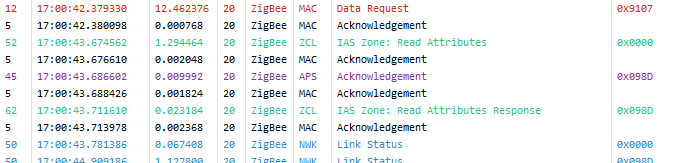

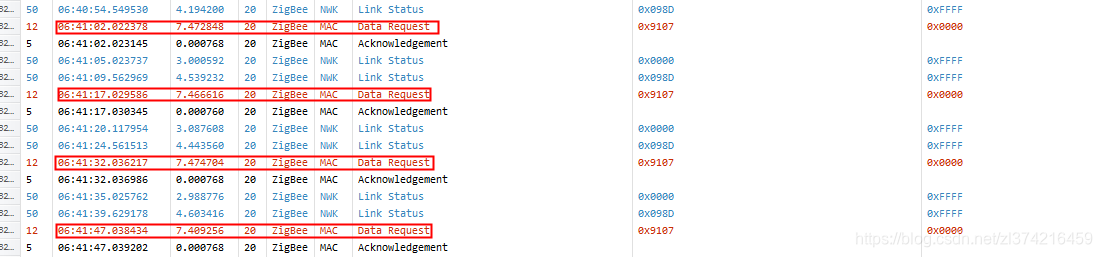

3.烟雾传感器long poll间隔是15s，心跳包间隔是60分钟

4.按一次，设备上报Mode ID，网关提示“连接正常”，上报传感器状态

5.天然气传感器具有校时的功能，读取Time cluster的0x0000属性，天然气传感器是12v长供电设备，Zigbee的设备类型是Router类型的设备

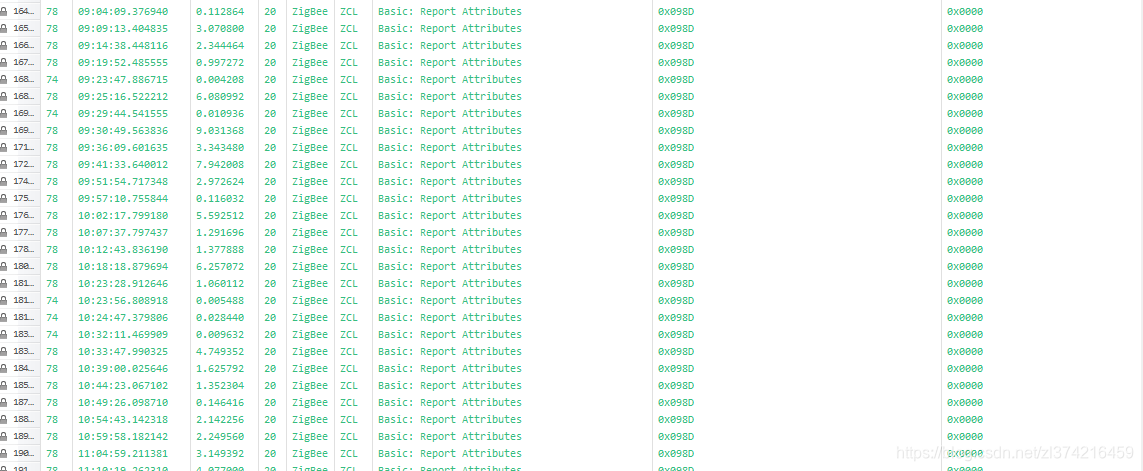

6.天然气传感器入网后，每隔5分钟上报一次状态，report一个私有的属性0xFF01

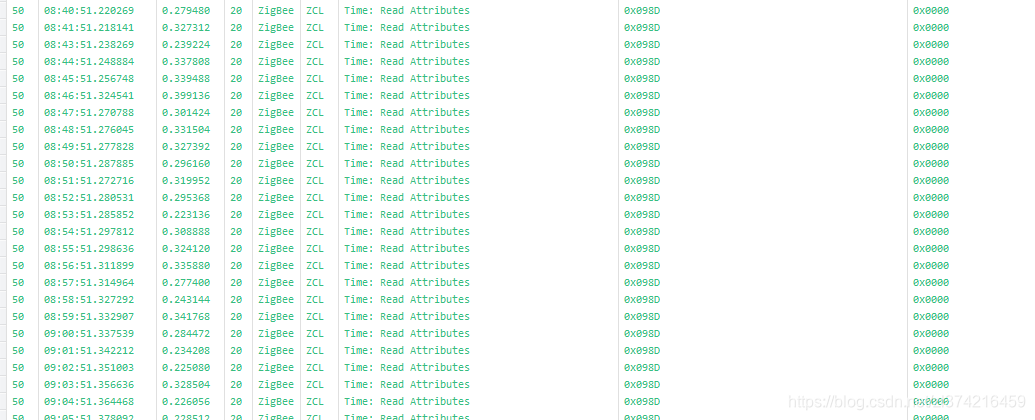

一分钟读一次当前时间

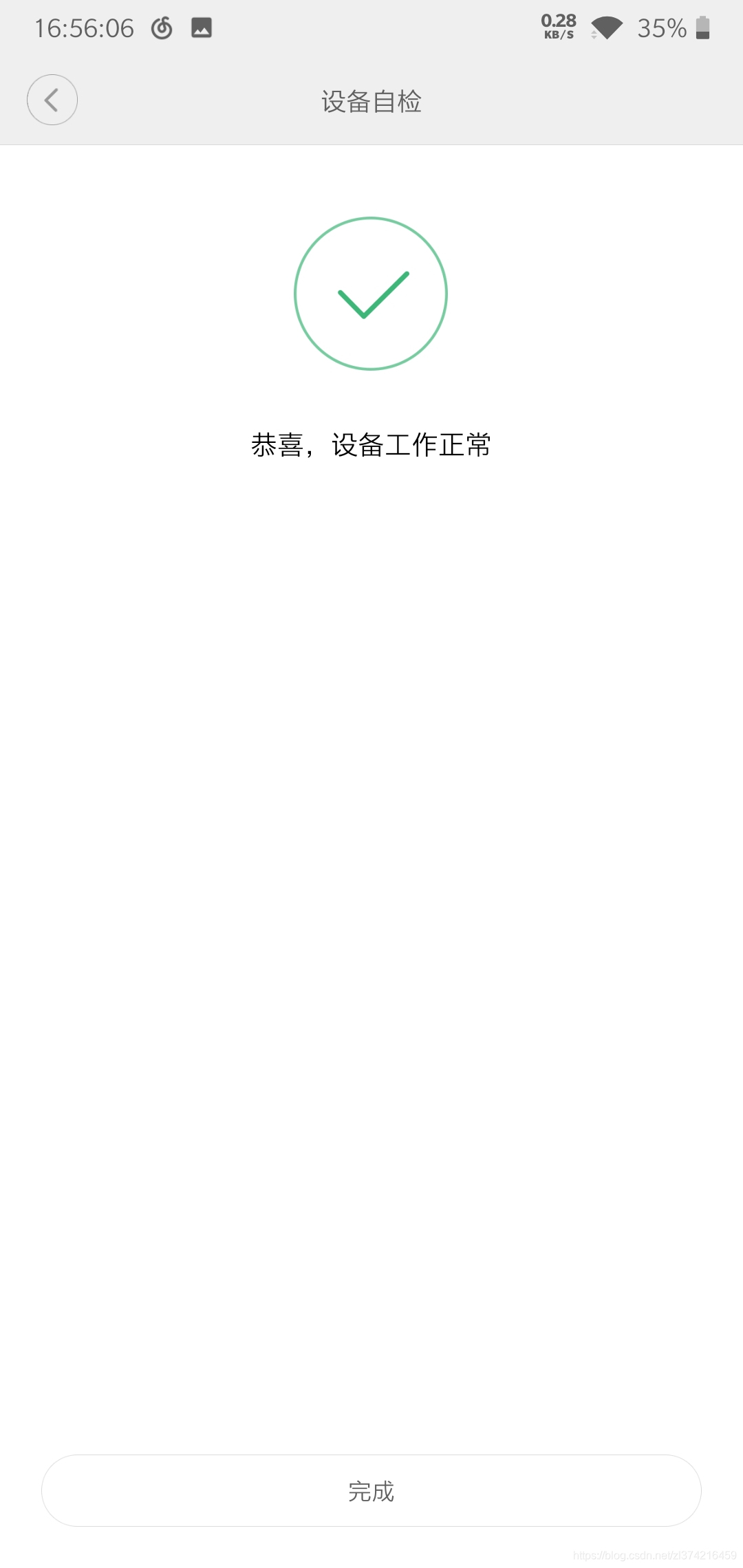

7.APP下发设备自检（烟雾/天然气传感器）

传感器收到后蜂鸣器会响一声，完成自检

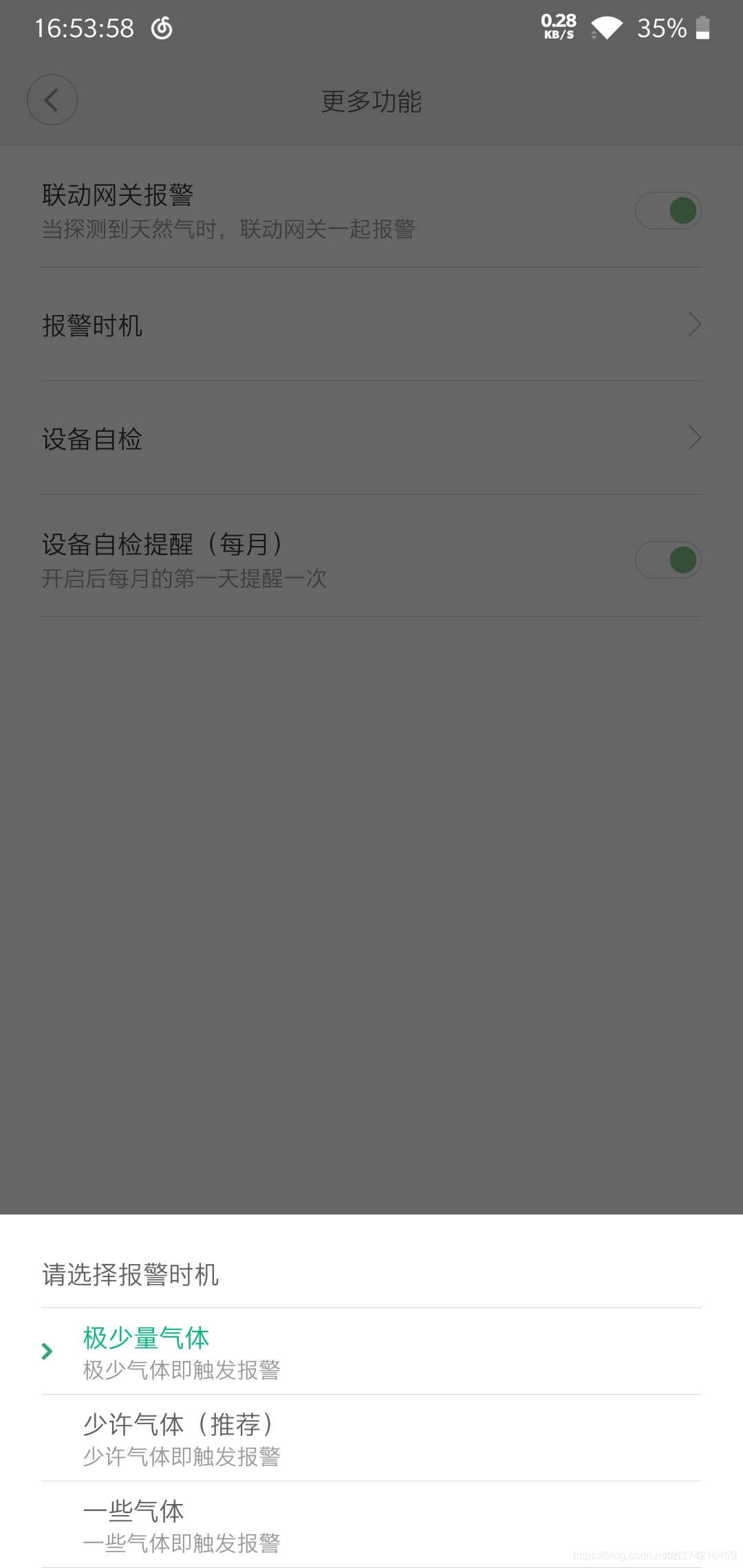

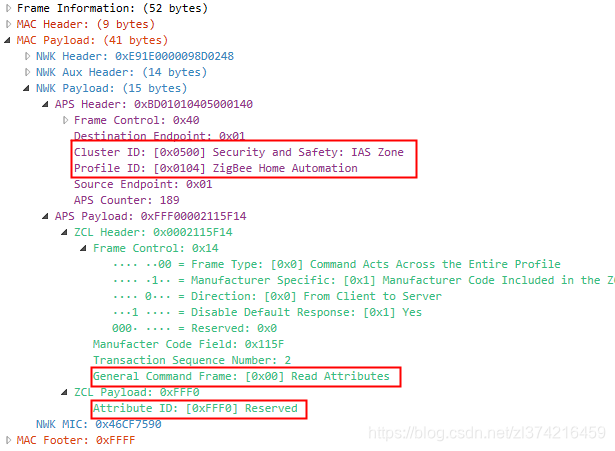

8.设置报警时机（天然气传感器）

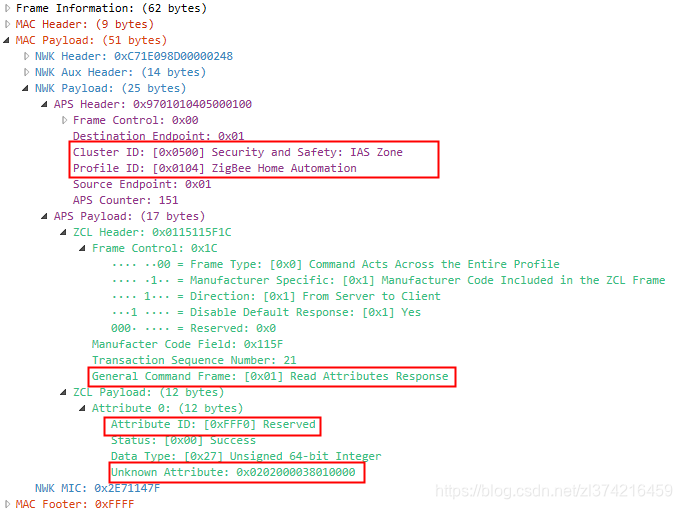

0xFFF0属性值
极少量气体：0x0201000038010000

少许气体（推荐）：0x0202000038010000

一些气体：0x0203000038010000

APP上改为少许气体

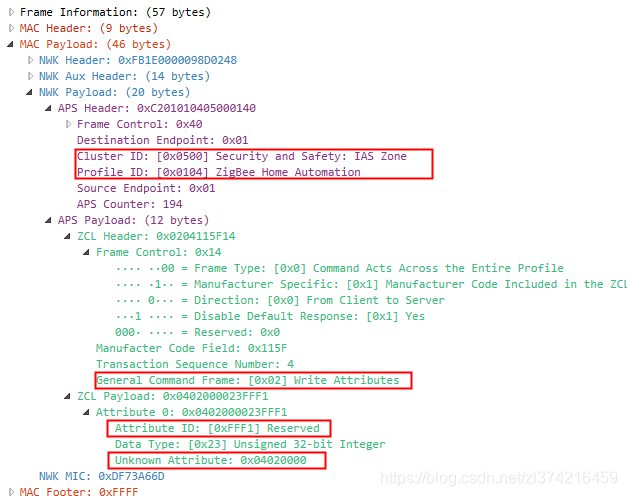

0xFFF1属性值
极少量气体：0x04010000

少许气体（推荐）：0x04020000

一些气体：0x04030000

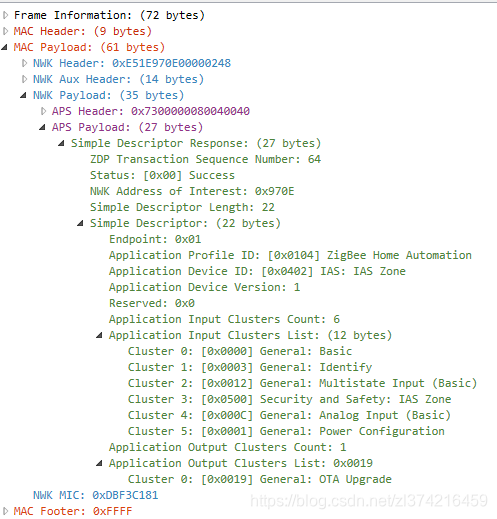

8.支持的Cluster

烟雾报警器

天然气报警器

9.rejoin机制

传感器检测到状态变化产生中断，如果是离线状态就发送rejoin request
