两块HC-05蓝牙模块配对设置详细过程以及遇到的问题

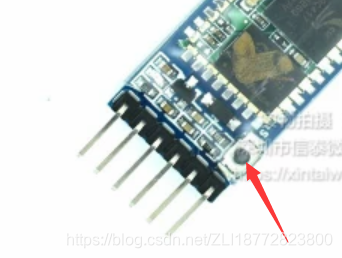

首先找到模块上的一个黑色的小按钮，如下图

接着一步一步跟着来—— —— ——

步骤：

1、【AT模式】两个蓝牙模块的PIO11接VCC，上电后即进入AT指令模式，都用USB转TTL模块连接到电脑的USB接口。

2、【打开串口调试助手】开启串口调试窗口，一个打开蓝牙A的COM口，一个打开蓝牙B的COM口。【默认波特率一般为38400】

3、【恢复A默认设置】串口调试助手A,将蓝牙A恢复默认设置：AT+ORGL\r\n 【\r\n即回车、换行，在串口调试助手上输入一个回车即可】

4、【设置蓝牙名字】名字：AT+NAME \r\n=123456

 5、【设置蓝牙密码】密码：AT+ PSWD\r\n=123456，注意两块蓝牙的密码都要一样

6、【设置蓝牙波特率】串口模特率：AT+UART\r\n=115200，0,0

7、【设置A配对码】串口调试助手A，配置蓝牙A的配对码：AT+PSWD=1212\r\n 【蓝牙A与蓝牙B的配对码相同，这样才能成功配对】

8、【设置A主模式】串口调试助手A，将蓝牙A配置为主机模式：AT+ROLE=1\r\n

9、【恢复B默认设置】串口调试助手B,将蓝牙B恢复默认设置：AT+ORGL\r\n

10、【设置B配对码】串口调试助手B，配置蓝牙B的配对码与蓝牙A一致：AT+PSWD=1212\r\n

11、【设置B从模式】串口调试助手B，将蓝牙B配置为从机模式：AT+ROLE=0\r\n

12、【 查询B地址 】串口调试助手B，查询蓝牙B的地址：AT+ADDR?\r\n 【如2015:2:120758】

13、【蓝牙A绑定蓝牙B】串口调试助手A，蓝牙A绑定蓝牙B地址：AT+BIND=2015,2,120758\r\n 【注意把地址的冒号换成逗号】

14、【常规工作模式】2个模块的PIO11引脚都接地，重新上电后进入常规工作模式，自动完成配对。之后，串口调试助手A和串口调试助手B就能互传数据了。

最主要的问题!!!!

最主要的问题:!!!

最主要的问题!!!

如果连不上一定要检查是否绑定地址
