(3)arduino完成两个HC-05蓝牙模块间的配对,实现简单的无线串口通讯

本文详细指导了如何使用Arduino和两个HC-05蓝牙模块实现主从配对,并进行简单的无线串口通信,涉及接线、AT模式配置和代码实现步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、准备工作

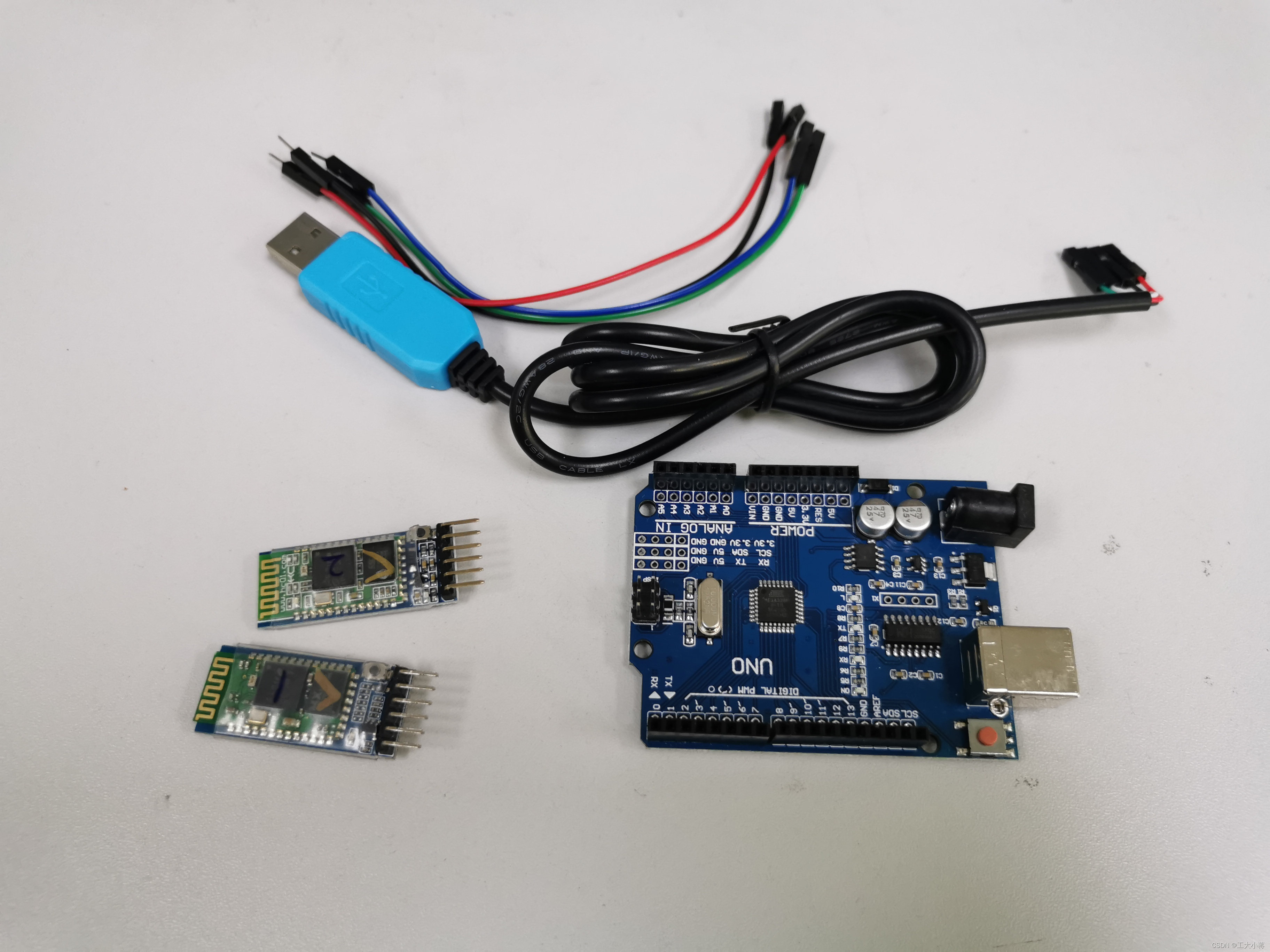

需要准备的材料有:两个HC-05蓝牙模块、usb转ttl串口模块、arduino uno、杜邦线
需要准备的软件:串口调试助手
在这里插入图片描述

二、蓝牙配置

两块蓝牙配对需要设置主从模式,若A主动连接B,A即是主,B即是从,对两块蓝牙分别进行配置。

1、从模块配置

(1)接线

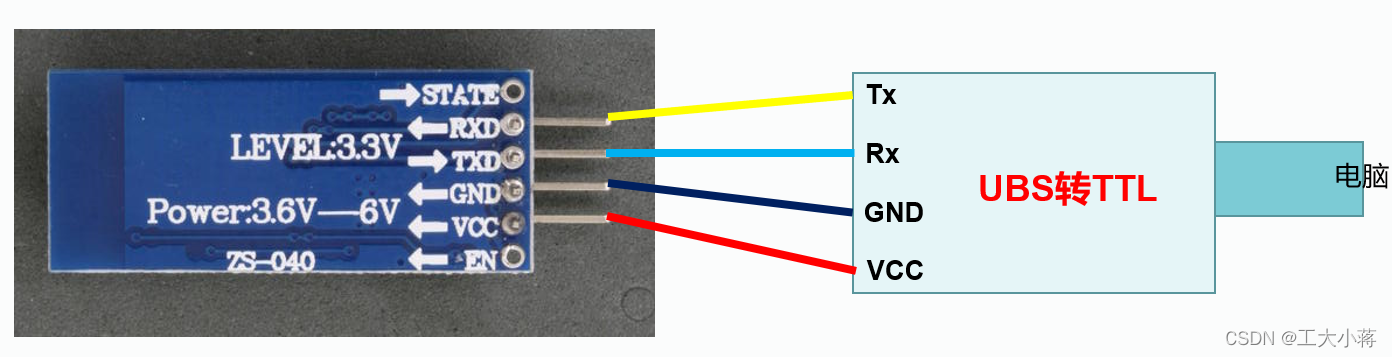

首先将蓝牙模块用过usb转ttl连接到电脑上,USB转TTL模块一端与蓝牙相连,一端USB直接插进电脑接口,连线图如下图所示(有些蓝牙模块上印刷的是5V,在此处等同于VCC)
在这里插入图片描述

(2)进入AT模式

蓝牙接线上电后,蓝牙提示灯处于快速闪烁状态,代表蓝牙处于配对模式;
此时拔掉VCC(5V)的连接线,按住HC-05上的按键的同时再插上VCC(5V)的连接线,持续一秒钟左右,可以看到蓝牙提示灯处于慢速闪烁状态,代表蓝牙处于AT设置模式。

(3)打开串口进行配置

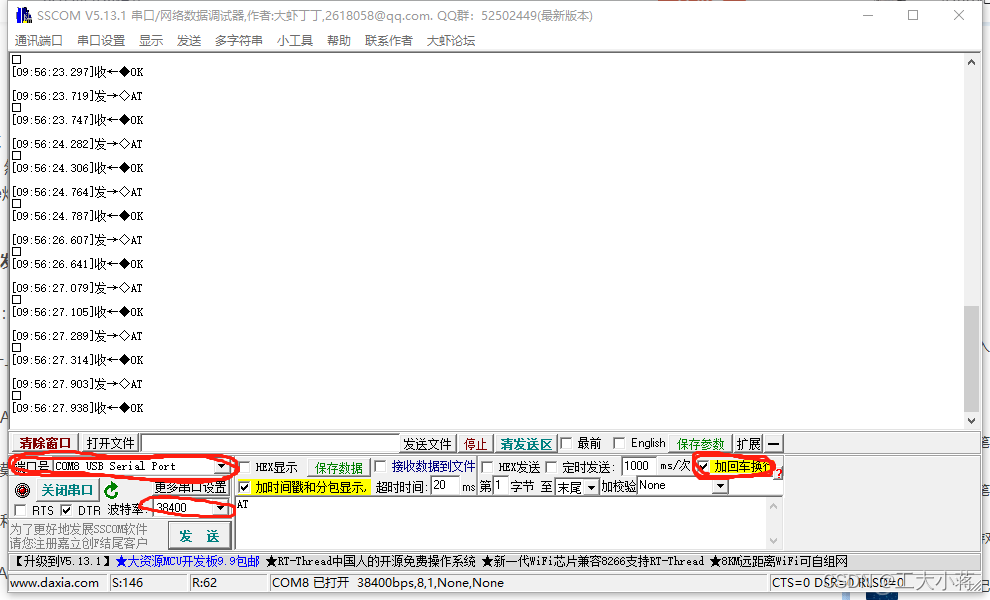

此时,打开串口调试助手,选择模块所对应的端口号,波特率调整至38400(HC-05的AT模式默认波特率),加回车换行,点击打开串口,输入AT点击发送,若收到OK,则代表进入AT模式成功。
在这里插入图片描述

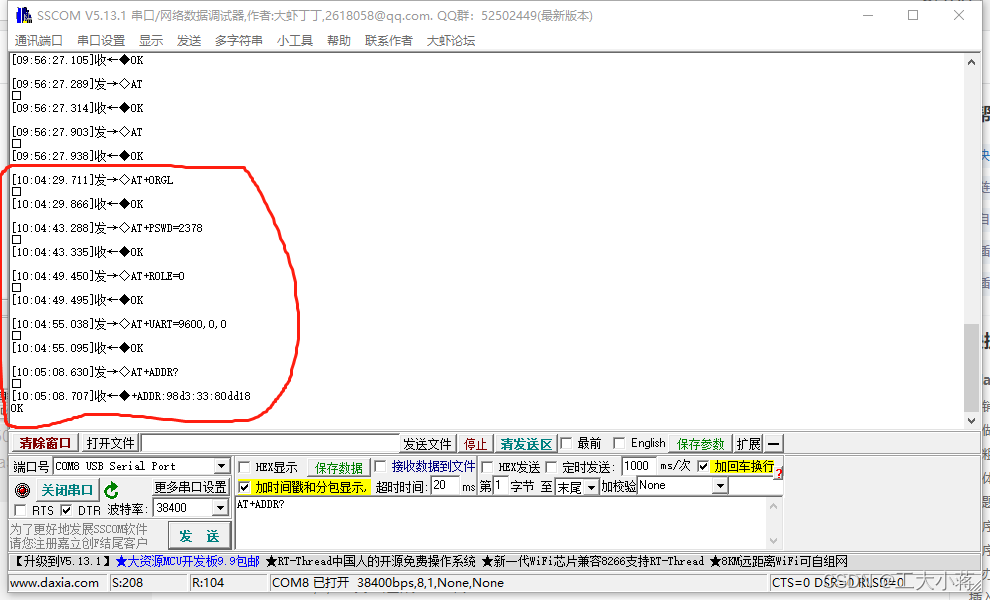

接下来,分别发送:
**(注意指令中的?是英文字符而不是中文字符)
指令如下:

AT+ORGL                      //恢复默认设置
AT+PSWD=2378                 //设置配对密码
AT+ROLE=0                    //设置蓝牙角色为从
AT+UART=9600,0,0             //设置通讯波特率为9600
AT+ADDR?                     //查询从蓝牙地址

在这里插入图片描述
记下地址,我所用蓝牙模块地址为:98d3:33:80dd18
至此,从蓝牙模块配置完毕。

2、主模块配置

(1)接线

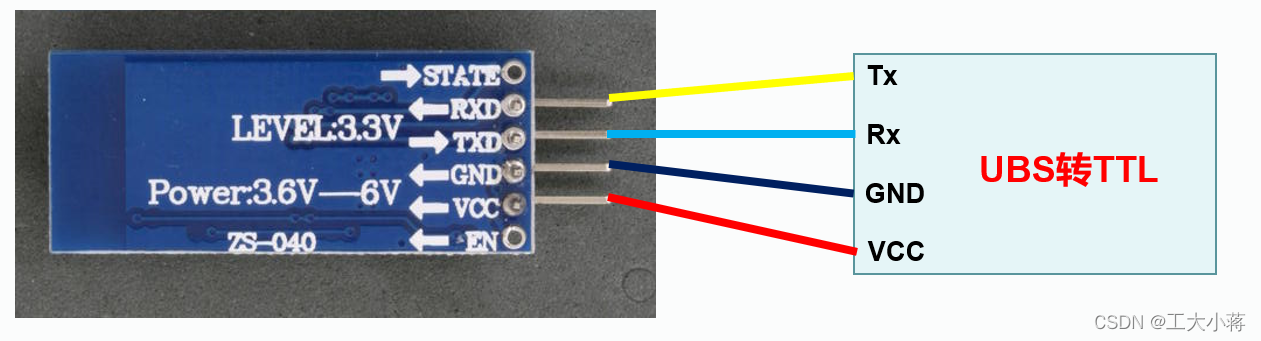

首先将蓝牙模块用过usb转ttl连接到电脑上,USB转TTL模块一端与蓝牙相连,一端USB直接插进电脑接口,连线图如下图所示(有些蓝牙模块上印刷的是5V,在此处等同于VCC)
在这里插入图片描述

(2)进入AT模式

蓝牙接线上电后,蓝牙提示灯处于快速闪烁状态,代表蓝牙处于配对模式;
此时拔掉VCC(5V)的连接线,按住HC-05上的按键的同时再插上VCC(5V)的连接线,持续一秒钟左右,可以看到蓝牙提示灯处于慢速闪烁状态,代表蓝牙处于AT设置模式。

(3)打开串口进行配置

此时,打开串口调试助手,选择模块所对应的端口号,波特率调整至38400(HC-05的AT模式默认波特率),加回车换行,点击打开串口,输入AT点击发送,若收到OK,则代表进入AT模式成功。
在这里插入图片描述

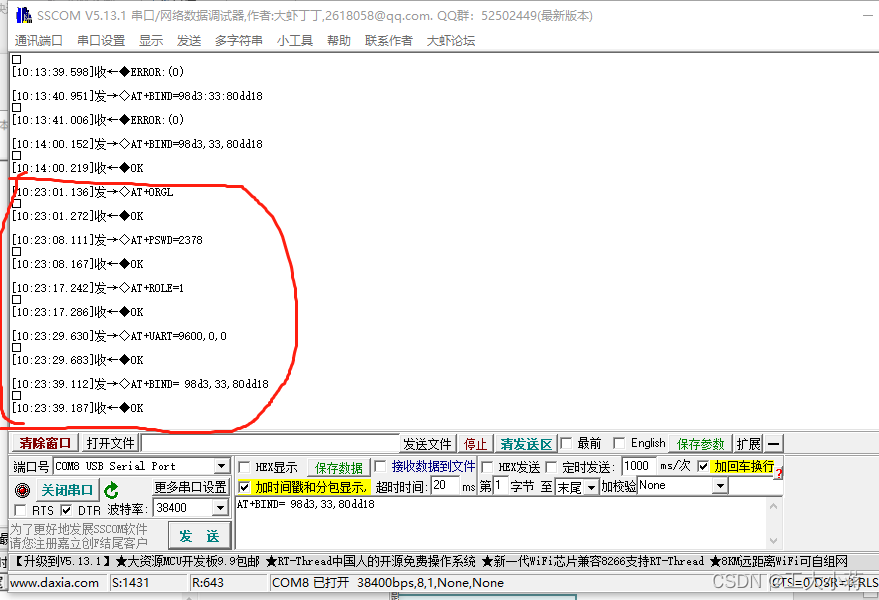

接下来,分别发送:
**(注意:指令中的问号?和逗号,是英文字符而不是中文字符,否则会造成报错)
**(注意:指令中不能混杂空格和回车等不可见符号,否则可能会报错)
指令如下:

AT+ORGL                     //恢复默认设置
AT+PSWD=2378                //设置配对密码,与从模块一致
AT+ROLE=1                   //设置蓝牙角色为主
AT+UART=9600,0,0            //设置通讯波特率为9600,与从模块一致
AT+BIND= 98d3,33,80dd18     //主模块绑定从模块地址,把之前记下的地址的冒号改成逗号填进指令中

在这里插入图片描述
至此,主蓝牙模块配对完毕。

3、验证

单独将主蓝牙模块的5V和GND连接到单片机上,主蓝牙模块指示灯快闪。
单独将从蓝牙模块的5V和GND连接到USB转TTL模块上,连接至电脑,从蓝牙模块快闪。
两模块同时快闪时,代表两模块都处于配对状态,此时快闪状态停顿一下后开始每隔两秒连续快闪两次,代表两蓝牙模块已经互相配对成功。

三、接线图

蓝牙模块接线:
VCC(5V)→VCC(5V)
GND→GND
RX→TX
TX→RX

从蓝牙模块通过如下方式连接电脑:
在这里插入图片描述
主蓝牙模块通过如下方式连接至arduino uno:
在这里插入图片描述

四、蓝牙串口通讯代码

代码意在检验蓝牙配对成功后能否进行无线串口通讯的功能
**传输时必须拔掉arduino端RX接口的杜邦线,否则arduino同时连接两个输入口会报错。
代码如下:

void setup()
{
    Serial.begin(9600);     //打开串口,波特率与蓝牙配置的波特率一致,为9600
}

void loop()
{
    Serial.println(66);      //在串口中打印数据66
    delay(1000);             //打印频率为一秒一次
}

上传代码之后,将arduino uno连接至外接电源,将USB转TTL模块连接至电脑接口,可以看到两块蓝牙自动配对成功。

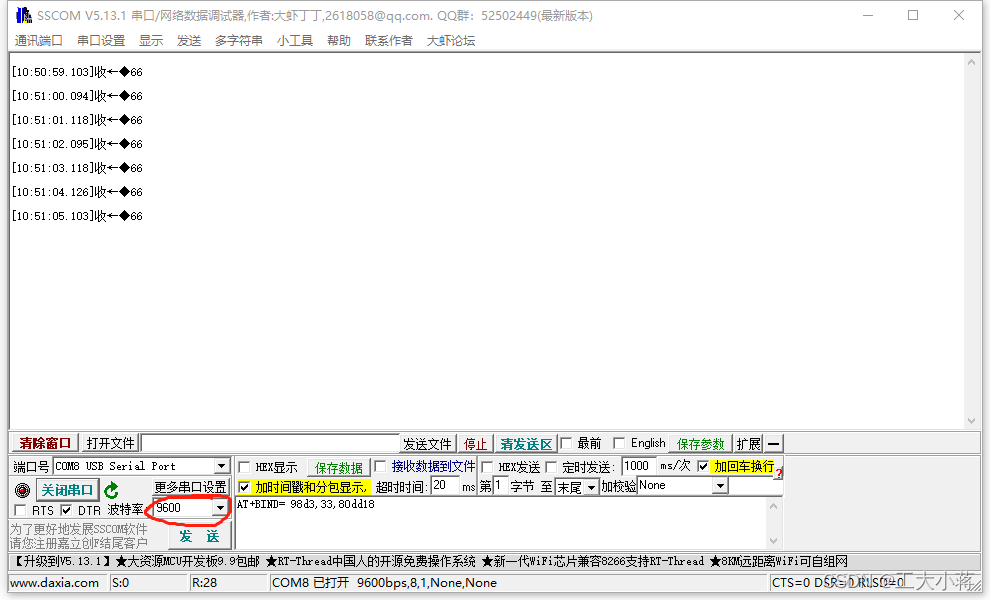

打开串口通讯助手,调整波特率至9600,选择合适端口,打开串口,可以看到数据以一秒一次的频率传送过来,代表无线串口通讯成功。
在这里插入图片描述

步骤: 1. 两个蓝牙模块必须一个作为主机,另一个作为从机才能建立连接(上电后,从机一直处于接受状态,等待被连接。而主机则主动发出信号,寻找目标从机,前提是该目标从机的mac地址事先被写入到主机的flash芯片中储存) 2. 蓝牙模块上电前一直按住key按键不放,上电后松开,此时LED灯处于慢闪状态(每秒闪1次),提示已经进入AT指令响应状态,可以进行接收AT指令控制 3. PC端打开安可信串口助手(带AT指令),打开相应的串口,发送AT+ROLE?\n查询该模块的主从角色,如果为0,则为从机,如果为1则为主机。本例中,此模块(图中左边的HC-05模块)设为主机,则发送AT+ROLE=1\n,设为主机,成功返回OK 4. 发送AT+ADDR?\n查询此模块的mac地址,本例中为98d3:33:80ebdf,记下来稍后为从机的地址绑定用。同样的方法将另一个模块(图中右边的HC-05模块)设置为从机(AT+ROLE=0\n),并且查询到mac地址为98d3:36:aac2 5. 向主机串口中发送AT+BIND=98d3,36,aac2\n绑定从机的mac地址,成功则返回OK。发送AT+CMODE=0\n将主机设为指定蓝牙地址连接模式(即只允许主机向绑定好mac地址的蓝牙从机设备发起连接) 6. 同样地,向从机串口发送AT+BIND=983d,33,80ebdf\n绑定主机的mac地址,成功则返回OK。发送AT+CMODE=0\n将从机也设为指定蓝牙地址连接模式(即只允许从机接受绑定好mac地址的蓝牙主机设备发起的连接) 7. 至此,主从机均设置完毕。主从两模块松开key键重新上电,LED都快闪(每秒闪2次),表明均处于等待配对状态,随后大约几秒钟后,LED闪烁频率发生变化(不确定),表明已经侦测到目标设备,正在建立连接。随后大约一秒钟,很快 LED变成慢双闪状态(每2秒闪一次,每次连闪2下),提示已经配对成功,可以通过蓝牙协议传输数据了 8. 此时,在串口助手中发送一串字符,如果另一个蓝牙模块串口助手里收到了同样的字符,且回送的字符,对方亦能收到,则通信成功。
