理想运算放大器基础知识

• 理想运放特性
• 运放的典型应用
  • 同相放大电路
  • 反相放大电路
  • 电压跟随器
  • 加法运算电路
  • 减法运算电路
  • 仪用放大电路
  • 积分电路
  • 微分电路

  1.理想运放特性

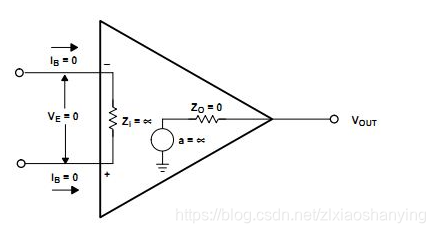

  理想运放电路模型如图1所示：


1.1 理想运放基本概念

理想运放有2个输入端口，1个输出端口，同相输入端(+)，反相输入端(-），输出端(Vout)，为了画图方便，供电电源没有画出，但实际应用时运放的供电电源是必须的；
所谓同相/反相是指输出信号的相位与输入信号的关系，输出信号的相位与同相输入端一致，与反相输入端相位相反；
理想运放的3个重要特性：输入阻抗无穷大，输出阻抗为0，开环增益无穷大

1.2 理想运放特性

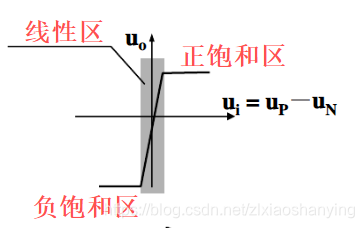

图2为理想运放的输入放大曲线：

由于运放的开环增益特别大，所以同相输入端和反相输入端之间的压差几乎相等，称为"虚短”；由于运放的输入阻抗特别大，输入端的电流非常小，称为"虚断”;“虚短”和"虚断”是进行运放电路分析的基础。

2.运放的典型应用电路

由于运放的开环增益很大，信号输入范围很小，一般应用时都引入负反馈使得信号的输入范围增大，方便使用。

2.1 同相放大电路

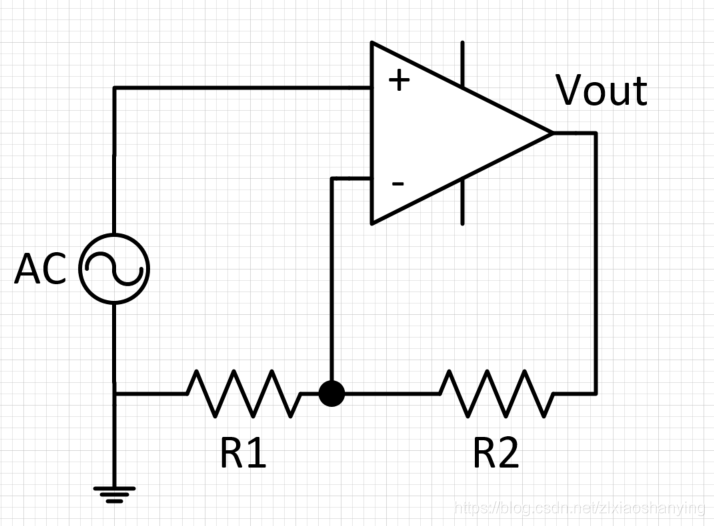

图3为同相放大电路示意图：

由图中电路可以看出，同相输入端接信号，输出端通过分压电阻分压后接入反相端；由“虚短”可以得知反相端的电压与同相端相等，由"虚断”可以得知反相端的输入电流为零，最终电路的增益如下式所示：
$$\frac{V_{out}}{V_{in}}=\left(1+\frac{R_2}{R_1}\right)$$
输出信号与输入信号同相

2.2 反相放大电路

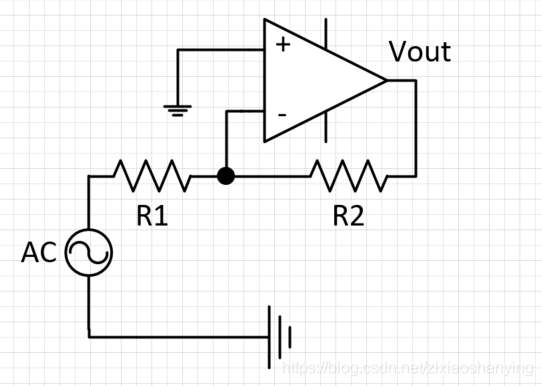

图4为反相放大电路示意图：

反相放大电路同相端接地，信号通过反馈网络接入电路；由于"虚短"，反相端的电压也为零，由于"虚断"电阻R1流过的电流和R2流过的电流相等，因此有：
$$\frac{V_{in}}{R_1}=\frac{\left(0-V_{out}\right)}{R_2}$$
整理后得到电路的增益方程：
V o u t V i n = − R 2 R 1 \frac {V_{out}} {V_{in}}=-\frac {R_2} {R_1}
